Besiktningsrapport

9.7

Installation genom

Söderens

Datum

11 april 2024

Ort

Sävedalen, Västra Götalands län

Väderskydd

Identifiering

98% godkända2% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27

MontagesystemTJB: Solentra Krokfäste för råspont/bärläkt

VäxelriktareSunGrow: SH5-10RT

TillbehörCHINT: DTSU666

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

CHINT: DTSU666

Godkända kontrollpunkter

3/5

Matning till smartmätareSignalkabel till växelriktarenSkador signalkablage

Ej tillgängligt vid besiktning

2/5

Anslutning av CT klämmorPlacering av CT klämmor

SunGrow: SH5-10RT

Anmärkningar

2/40

3.1 Identifiering

Inte godkänd

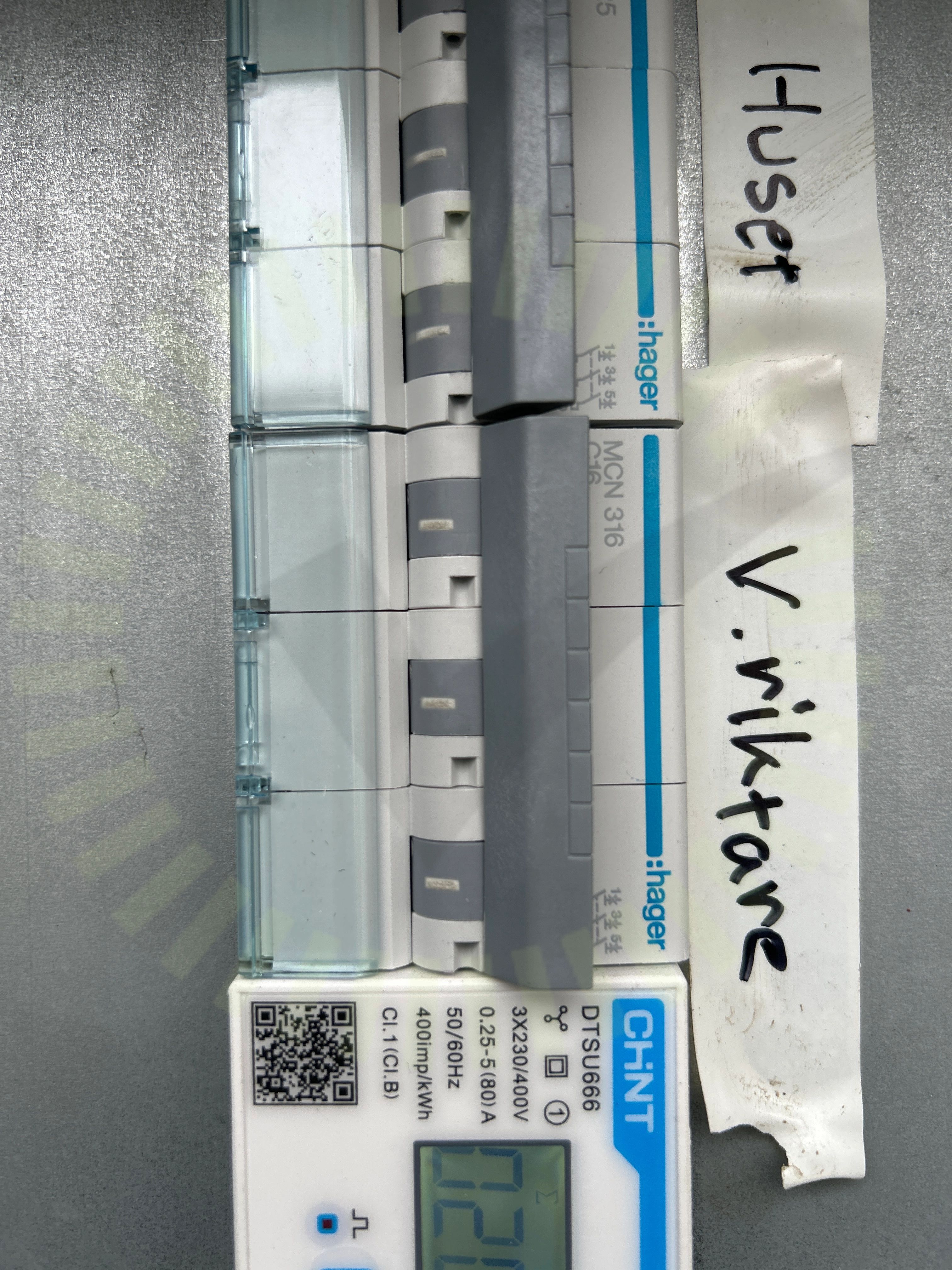

Märkning är inte erforderligt fastsatt och märkning för smartmätare saknas.

SS 436 40 00 (514.1)

3.2 Väderskydd

Inte godkänd

Tillverkaren tillåter inte att växelriktaren placeras i direkt solljus.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 35

Godkända kontrollpunkter

38/40

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning

TJB: Solentra Krokfäste för råspont/bärläkt

Godkända kontrollpunkter

22/23

Bärläktens dimension DC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKabeluppfästningKlickfästeKlämmans placering i skenaLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/23

Takgenomföring

Trina: TSM-NEG9RC.27

Godkända kontrollpunkter

15/15

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
