Institutet för Solenergikvalitet

Besiktningsrapport

9.0
x

Installation genom

GoSol Energi

Datum

29 september 2022

Ort

Svalöv, Skåne
Säkerhetsavstånd
Skada
Fastsäkring av produkt
88% godkända12% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-54HBB/-V
MontagesystemESDEC: ClickFit EVO Universal Hook
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
GoSol Energi

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

1/12

1.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202206, Sida 9

Godkända kontrollpunkter

11/12
DragavlastadeDräneringshålFästenas överlappningFästens placeringFörbindelse av kontakterFöremål BakstyckeHöjdskillnadMellanrumSkadorSkuggaSträngförläggning

ESDEC: ClickFit EVO Universal Hook

Anmärkningar

2/25

2.1 Avstånd

Inte godkänd

Avståndet mellan skenorna är längre än det maximalt tillåtna enligt lastberäkningen.

Tillverkarens anvisningar
Säkerhetsavstånd

2.2 Säkerhetsavstånd

Inte godkänd

Avstånd till takets kant följer inte tillverkarens anvisningar.

Tillverkarens anvisningar

Godkända kontrollpunkter

22/25
BelastningBärläktCC måttFrämmande materialHöjdjusteringKabeluppfästningKlämmans omfångMittfästePanelramens tjocklekShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkenskarvarSkyddSlutfästeSnö- och VindlastberäkningTakhöjdTaklutningUrspårningVäderbeständigt material

Ej tillgängligt vid besiktning

1/25
Takgenomföring

Huawei: SUN2000 15KTL-M0

Anmärkningar

4/28
Fastsäkring av produkt

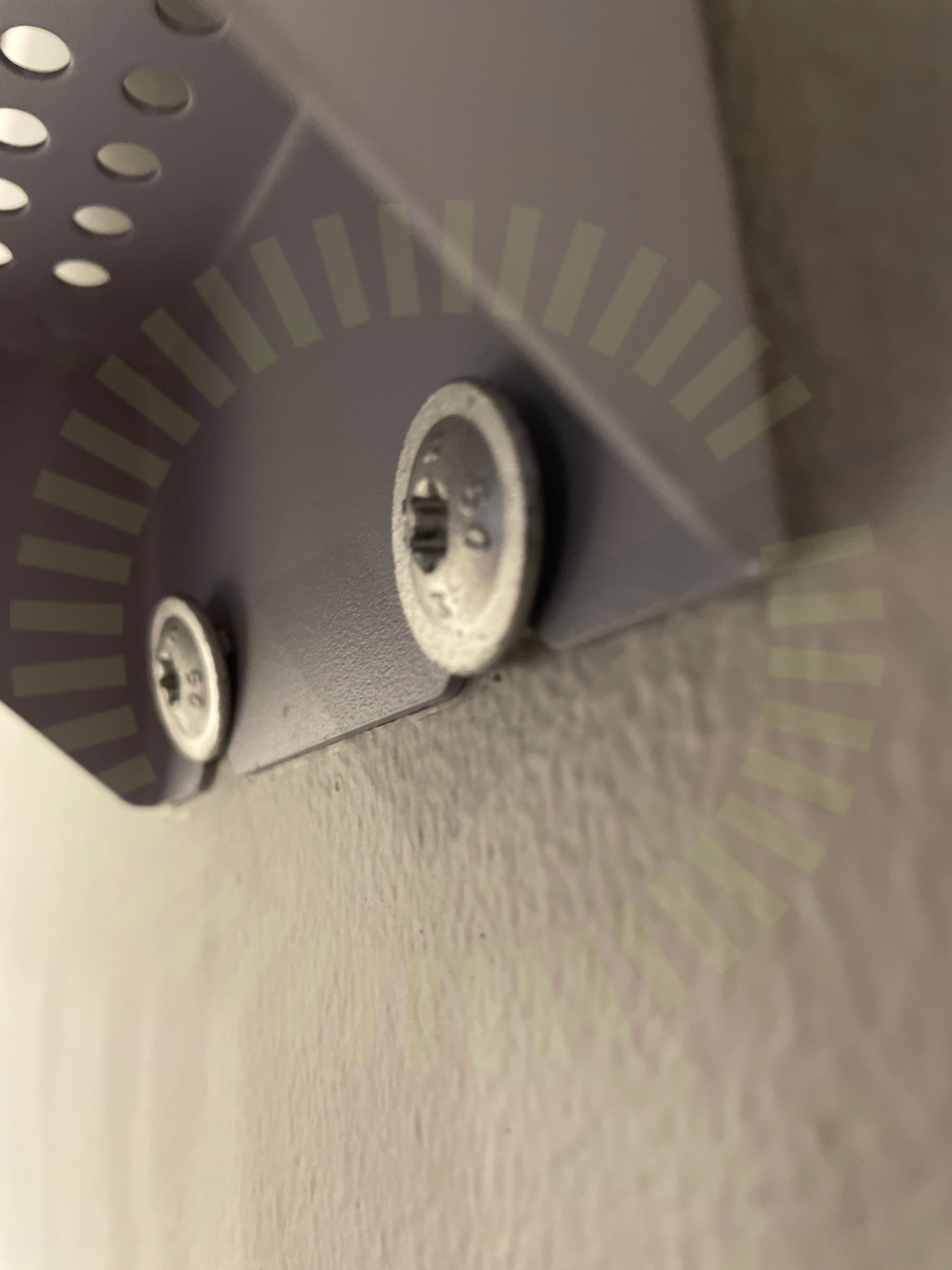

3.1 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

Tillverkarens anvisningar
Informering av solceller

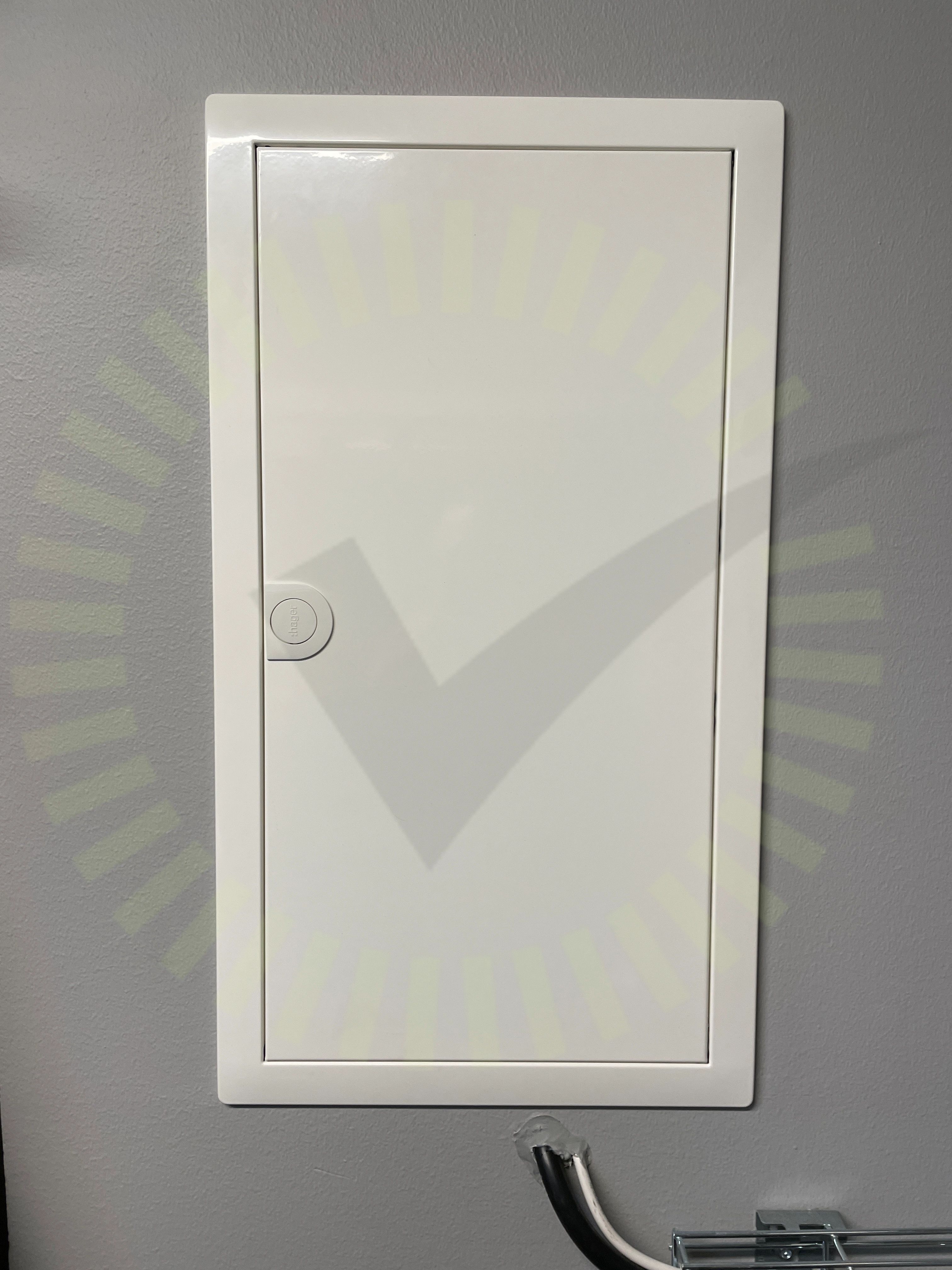

3.2 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)
PE

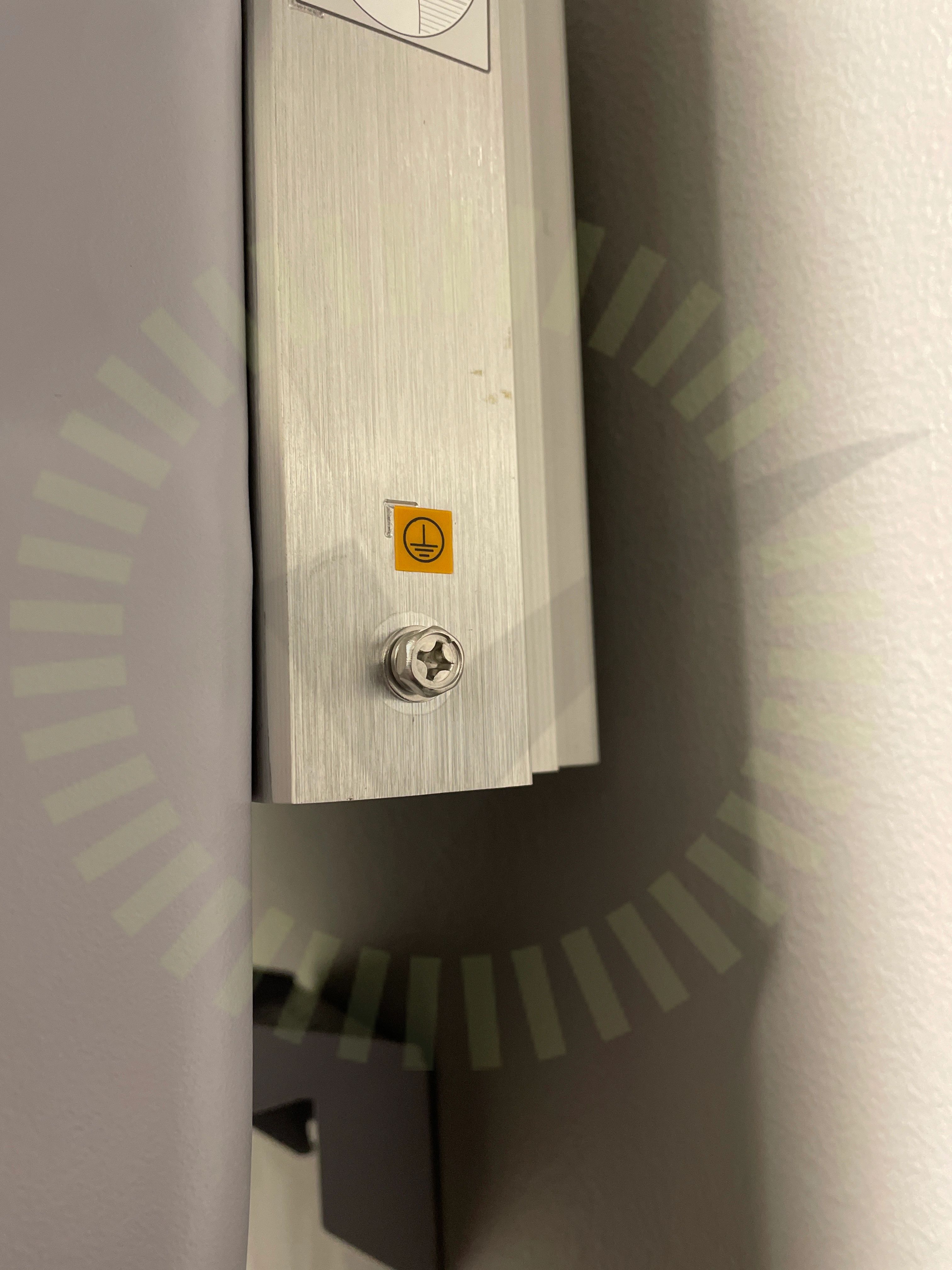

3.3 PE

Inte godkänd

Växelriktarens chassi är inte jordat.

Tillverkarens anvisningar
Varning för backspänning

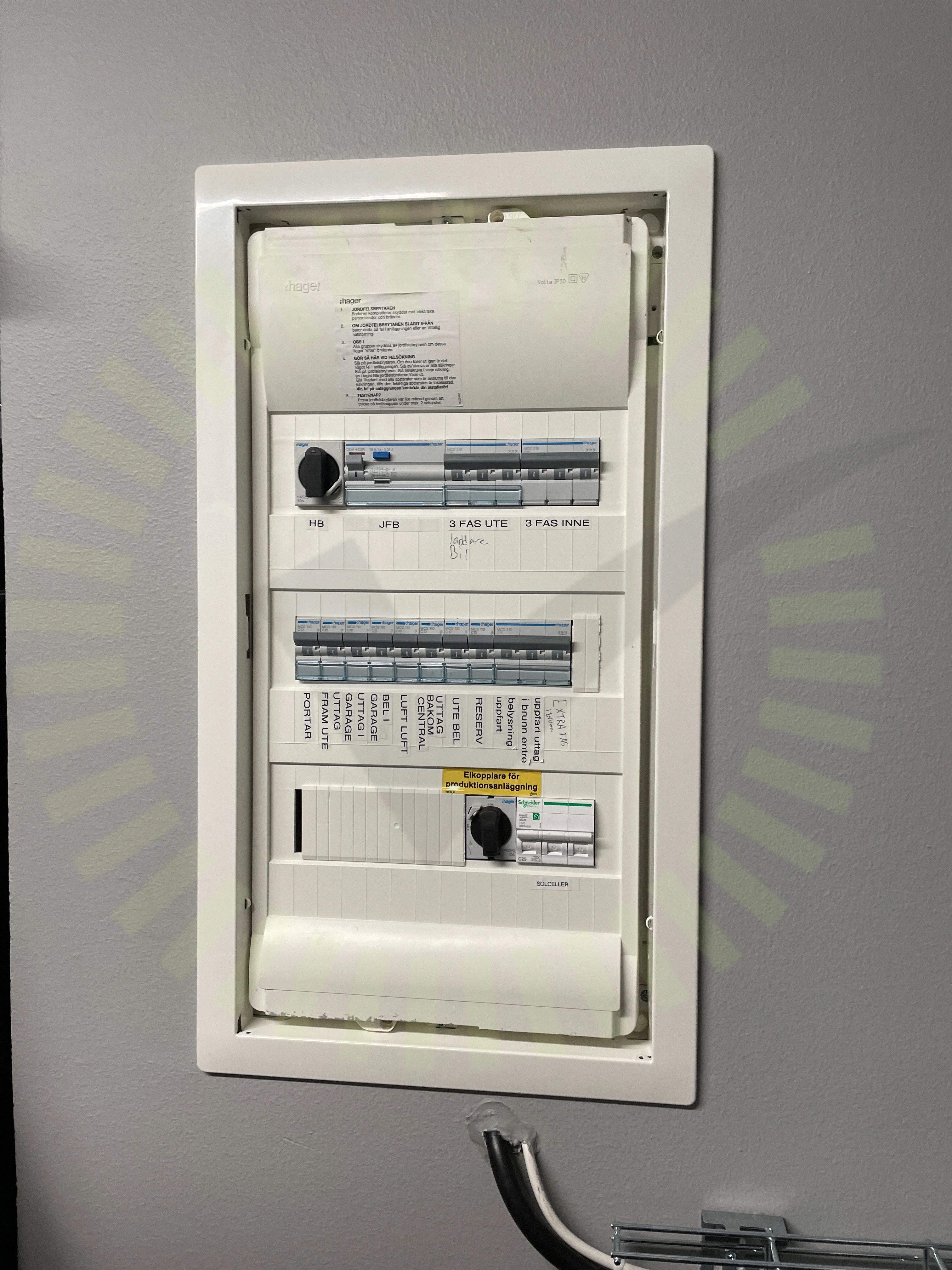

3.4 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

24/28
AC BöjradieAC FörläggningAC GenomföringarAC Skador på kabelAnslutningAvståndDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDimensioneringDokumentation VäxelriktareHuvudsäkringInfästningKabelKontaktdon åtdragnaKontakterMärkningSäkringTillförlitligt fästUtrymmeVarning för likströmVentilation

Tak 1, ESDEC: ClickFit EVO Universal Hook

Anmärkningar

1/1
Skada

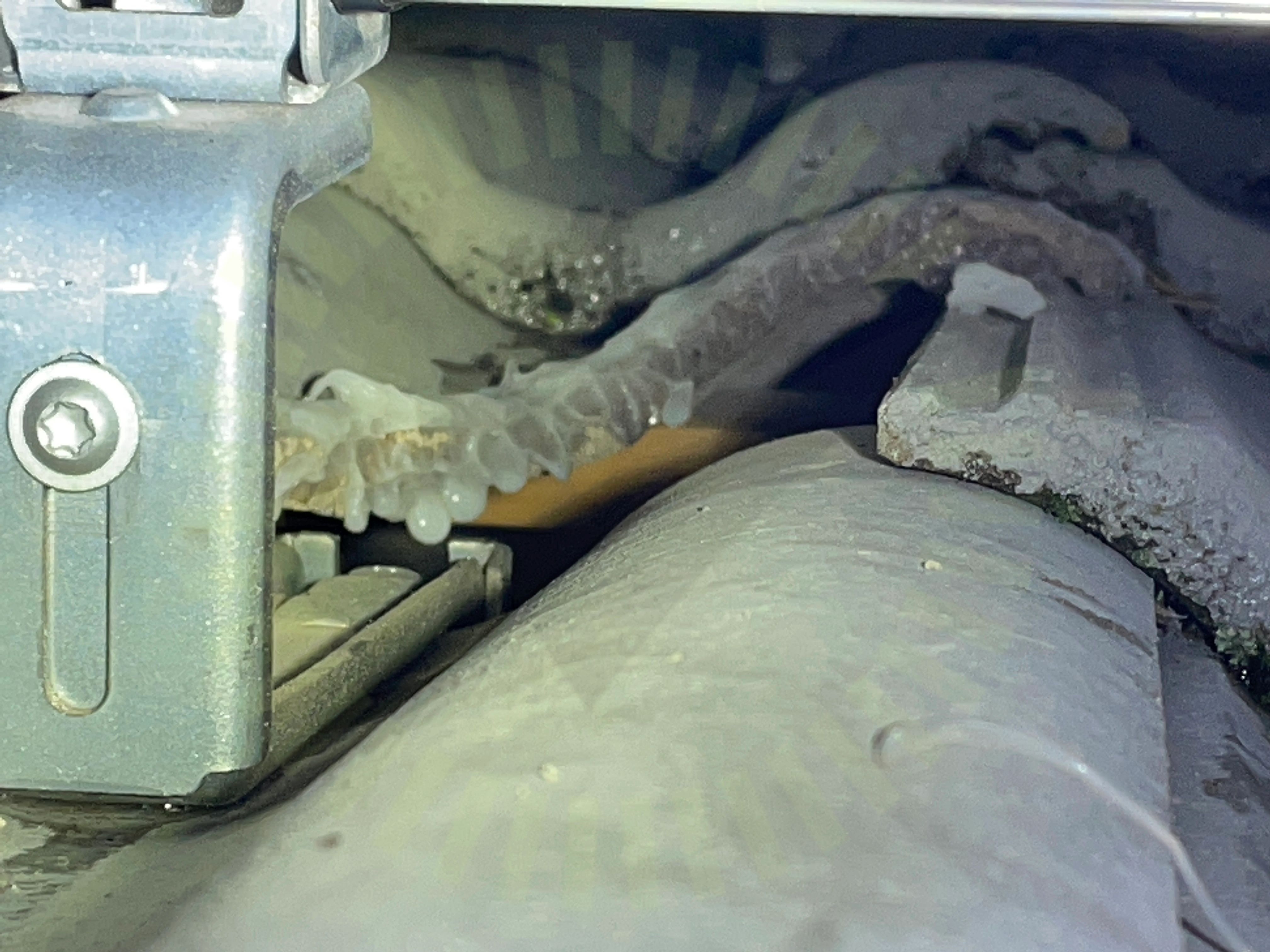

4.1 Skada

Inte godkänd

Spräckt panna på taket.
