Institutet för Solenergikvalitet

Besiktningsrapport

8.8
x

Installation genom

Söderens

Datum

6 juli 2023

Ort

Landvetter, Västra Götalands län
Klämmornas placering
Panelramar separerade
Jordning av chassi
88% godkända12% ej godkända

Om installationen

PanelerTrina: TSM-DE09R.05 405-425W
MontagesystemVan der Valk: ValkPitched - Clamp
VäxelriktareGroWatt: MID15~25KTL3-X
TillbehörUndercentral
Söderens

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

GroWatt: MID15~25KTL3-X

Anmärkningar

4/40

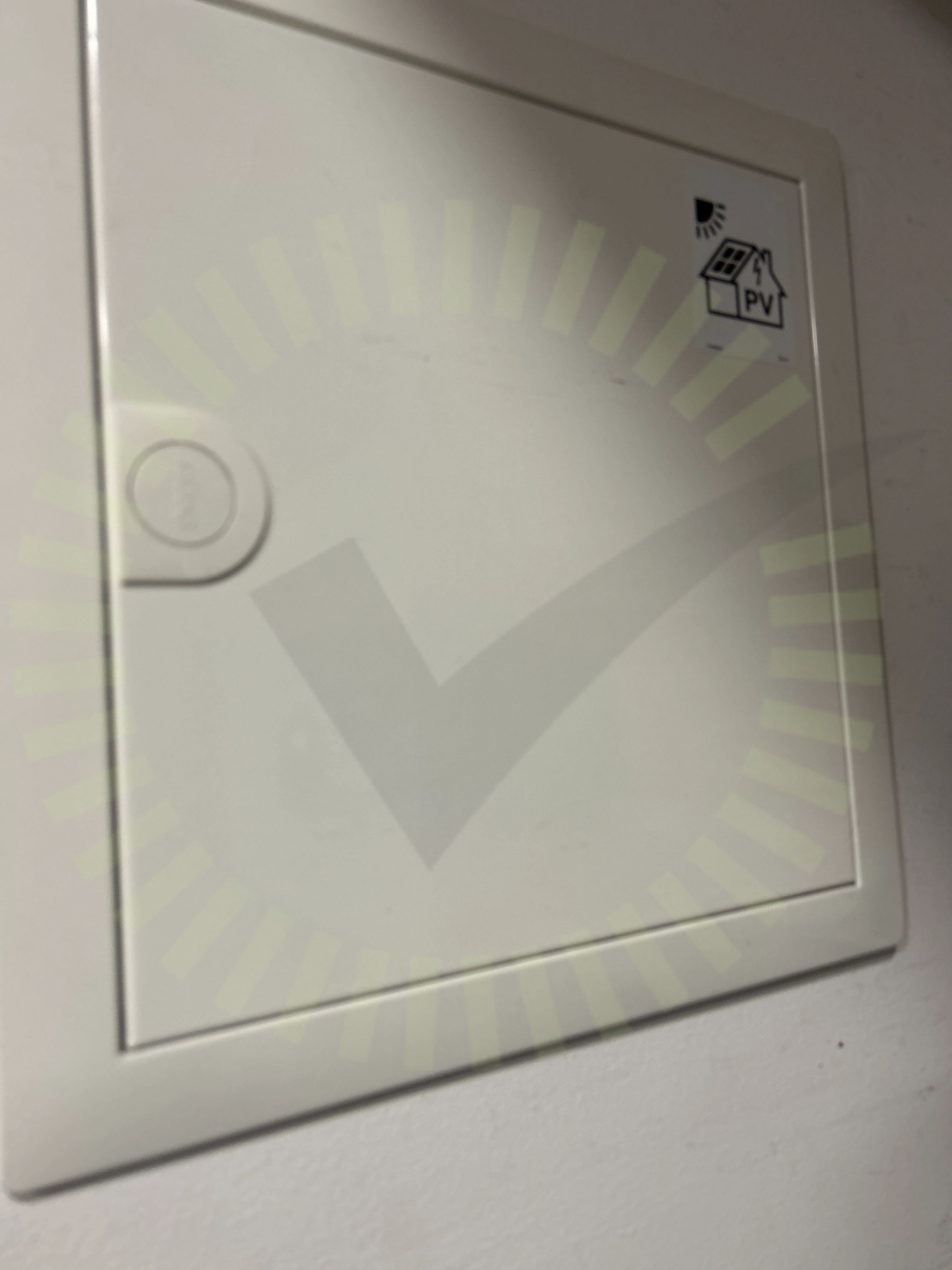

Missvisande varselmärkning

1.1 Missvisande varselmärkning

Inte godkänd

Missvisande varselmärkning. Denna central berör ej växelriktaren.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

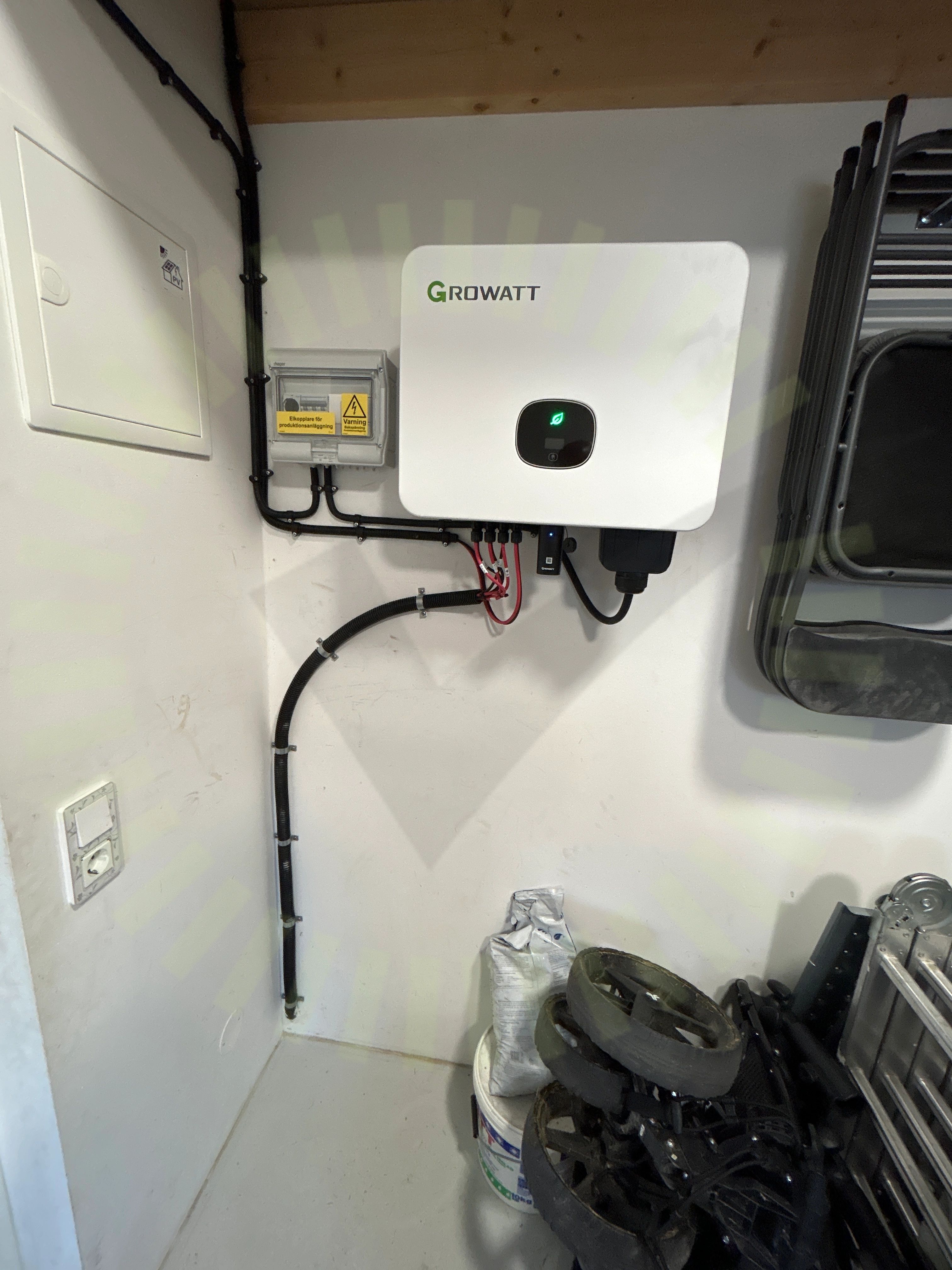

Varning för likspänning

1.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)
Jordning av chassi

1.4 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

GroWatt User Manual EN 202206, Sida 13

Godkända kontrollpunkter

36/40
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningMätprotokoll DCSäkringsdimensionTillförlitligt fästUppskalad ledareSkadat kablageSäkringsdimensionVarning för backspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Trina: TSM-DE09R.05 405-425W

Anmärkningar

3/14
Klämmornas placering

2.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

TRINA SOLAR USER MANUAL vertex series modules, December 2022 sida 18 och 20.

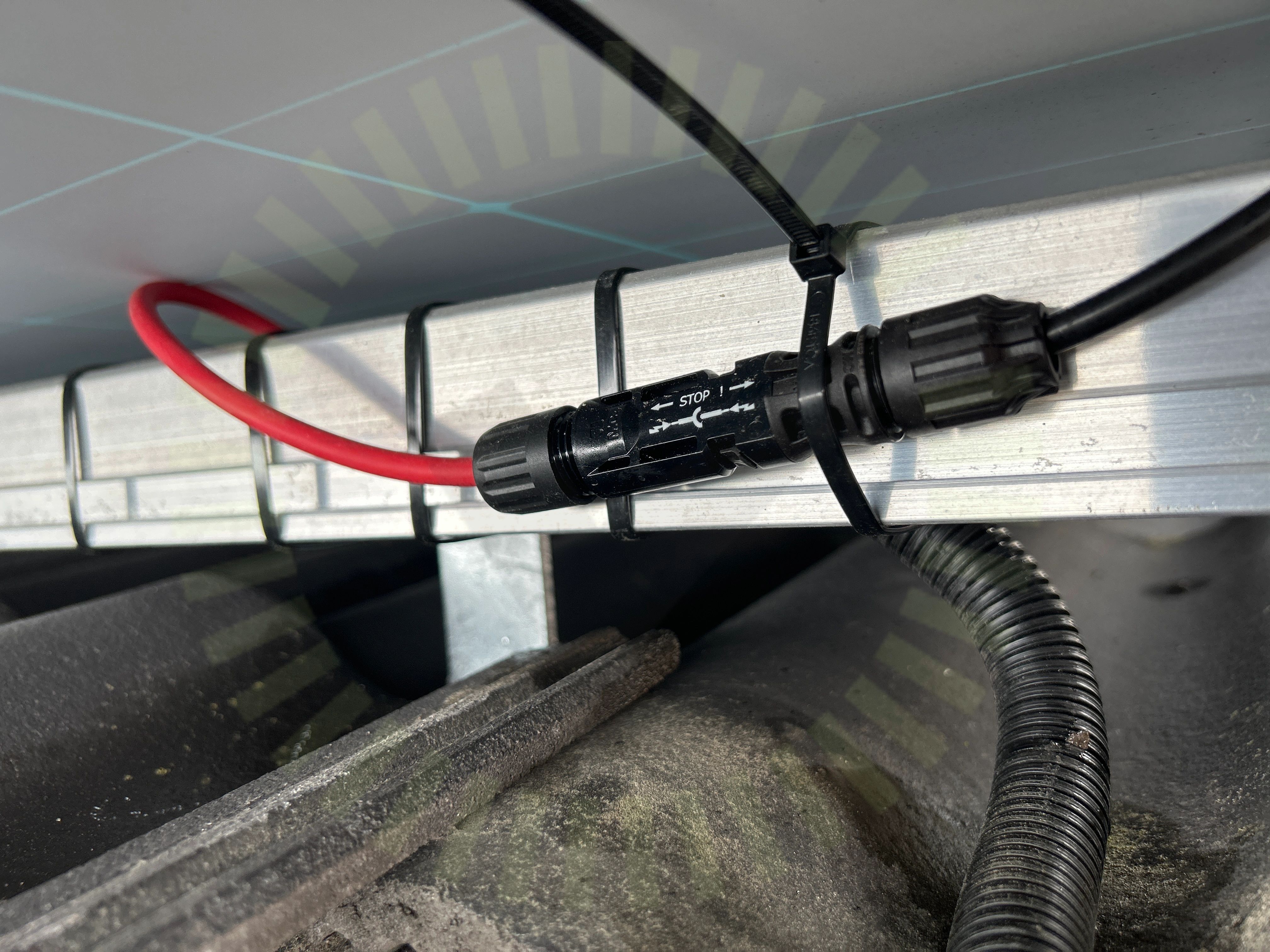

Kontaktdon

2.2 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

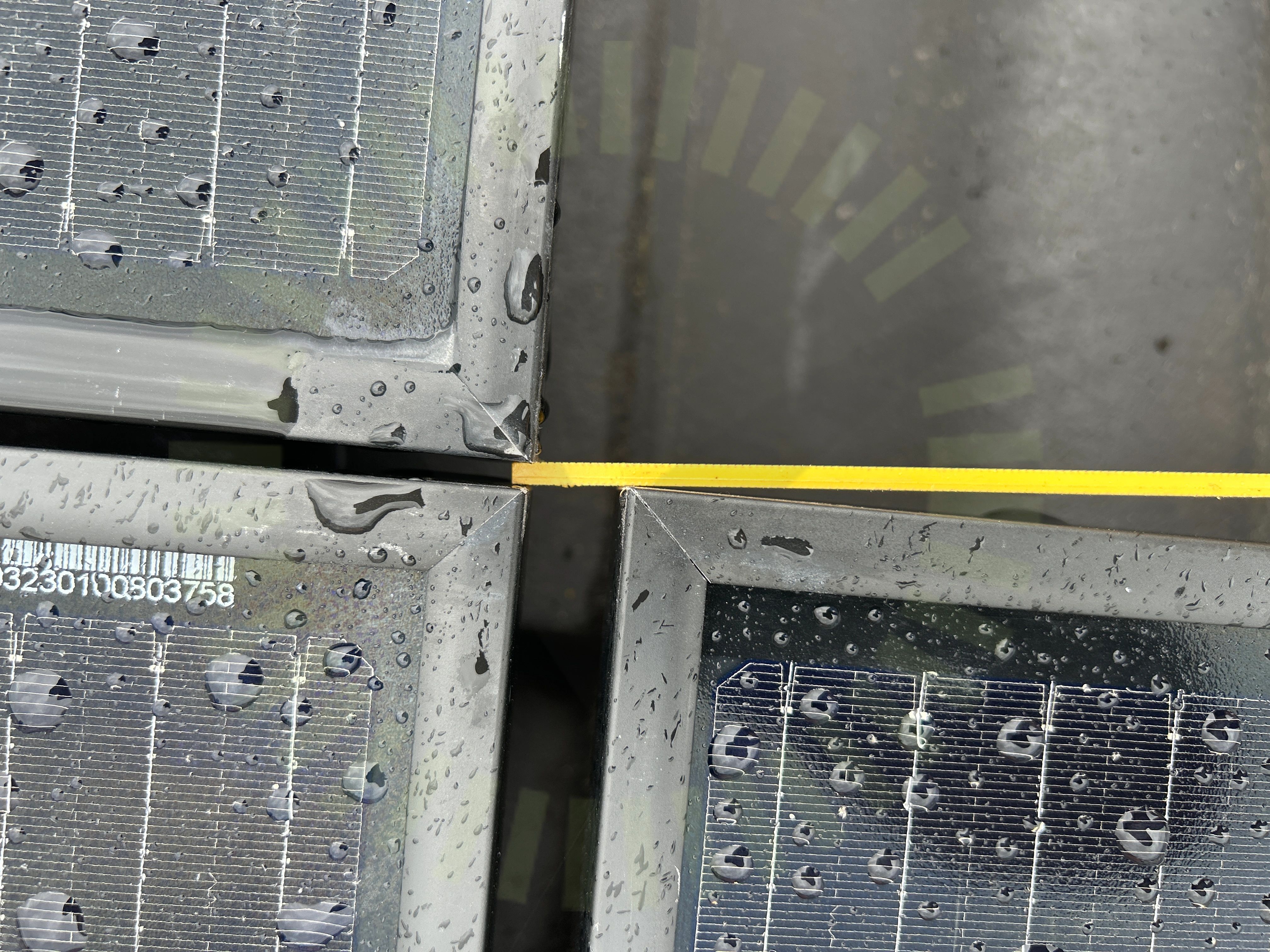

Panelramar separerade

2.3 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

TRINA SOLAR USER MANUAL vertex series modules, December 2022 sida 15.

Godkända kontrollpunkter

10/14
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKopplingslådaPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/14
Strängförläggning

Undercentral

Godkända kontrollpunkter

8/8
BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Van der Valk: ValkPitched - Clamp

Anmärkningar

3/19

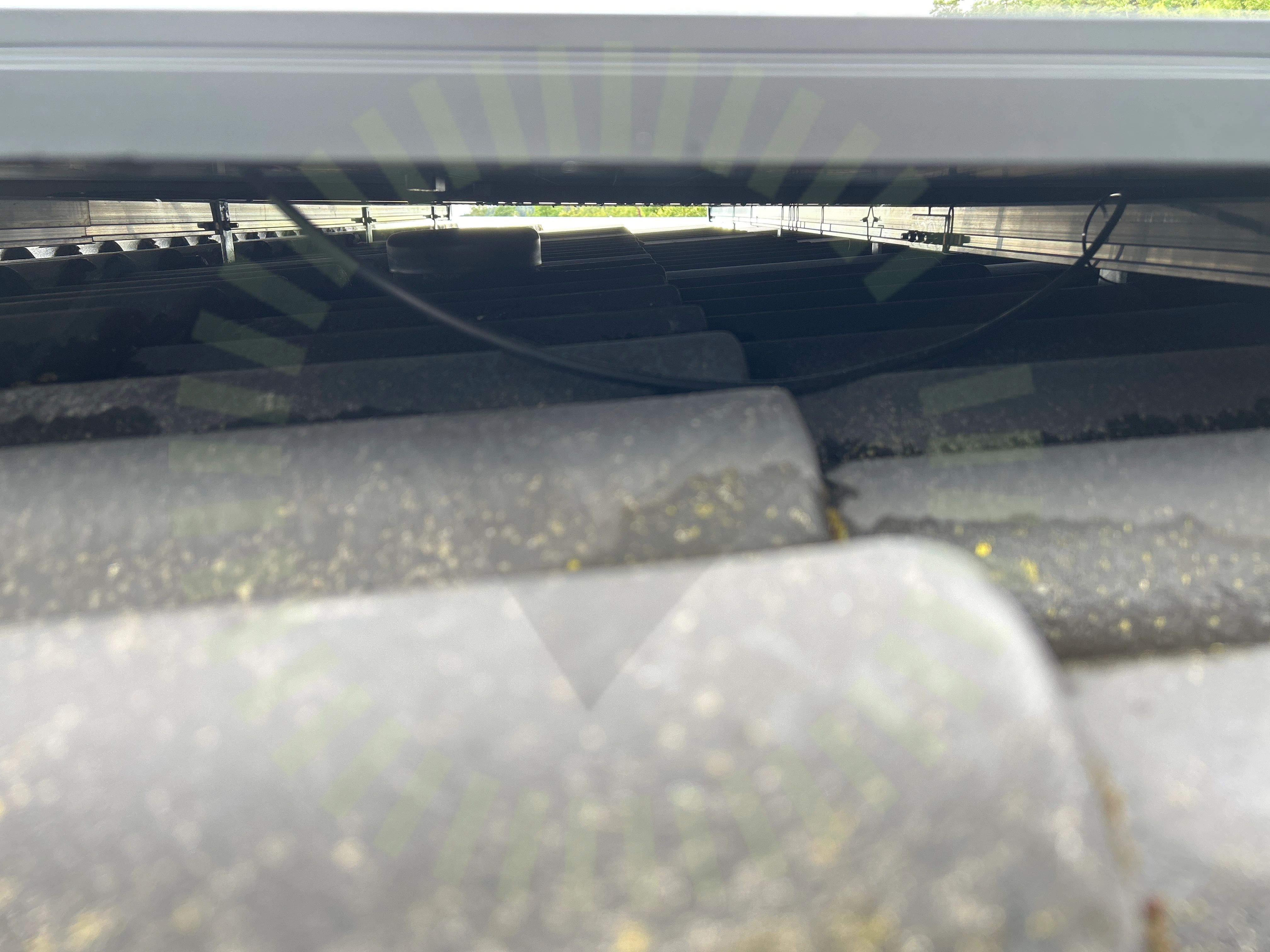

Kabeluppfästning

4.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

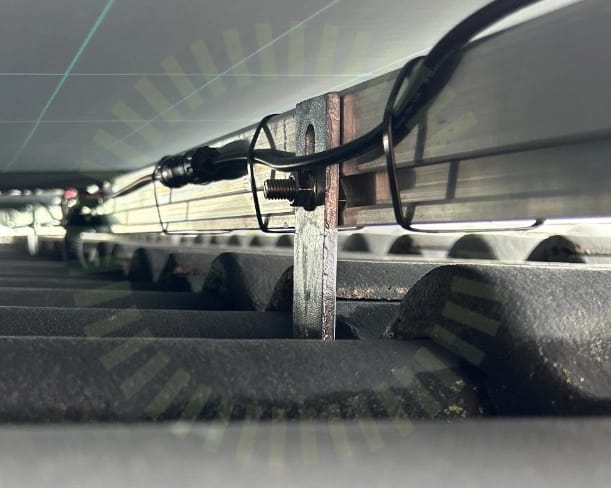

Skenornas infästning

4.2 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet som beskrivet i manual.

Tillverkarens anvisningar
Takgenomföring

4.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd. Bild kommer från egenkontrollen.

Godkända kontrollpunkter

15/19
Avstånd pannaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarnas CC måttKabeldragning mellan takytorMittklämmorPanelramens tjocklekPlaceringSkadorSkenornas skarvSkenornas överhängSlutfästeSnö- och VindlastberäkningVäderbeständigt material

Ej tillgängligt vid besiktning

1/19
Infästning Råspont
