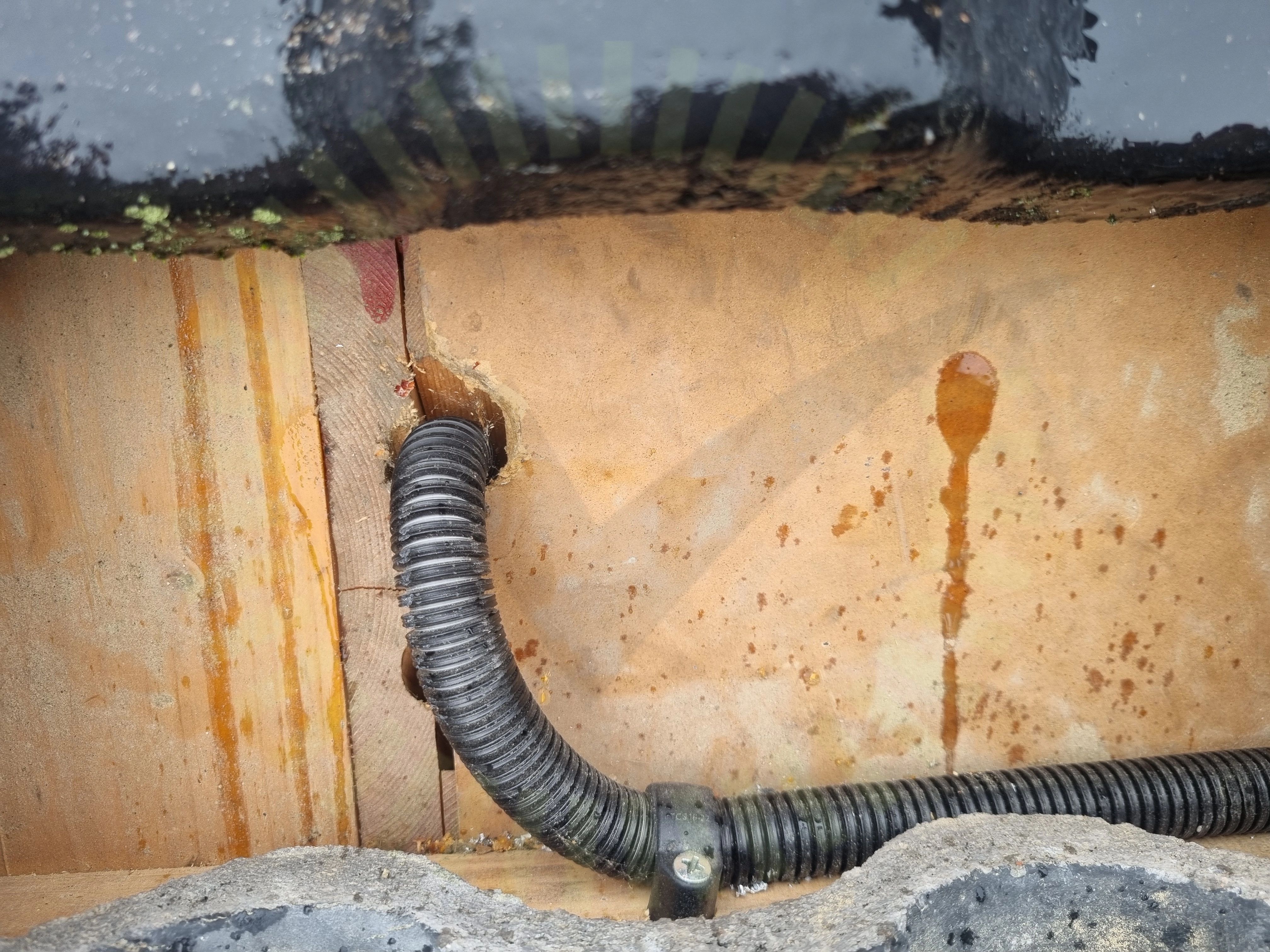

2.1 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
Besiktningsrapport
9.4
Installation genom
Solcellen.nu
Datum
28 augusti 2023
Ort
Åkersberga, Stockholms län
94% godkända6% ej godkända
Om installationen
PanelerJA Solar: JAM54S31 (395-420) MR
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörSäkerhetsbrytare AC
TillbehörSäkerhetsbrytare DC
TillbehörUndercentral
TillbehörSmartmätare: CHINT DTSU666
Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
ESDEC Lutande Panntak
Anmärkningar
1/27Godkända kontrollpunkter
26/27DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor
JA Solar: JAM54S31 (395-420) MR
Anmärkningar
3/17
3.1 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt. Kontakt ligger klämd mellan skena och panel.
JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

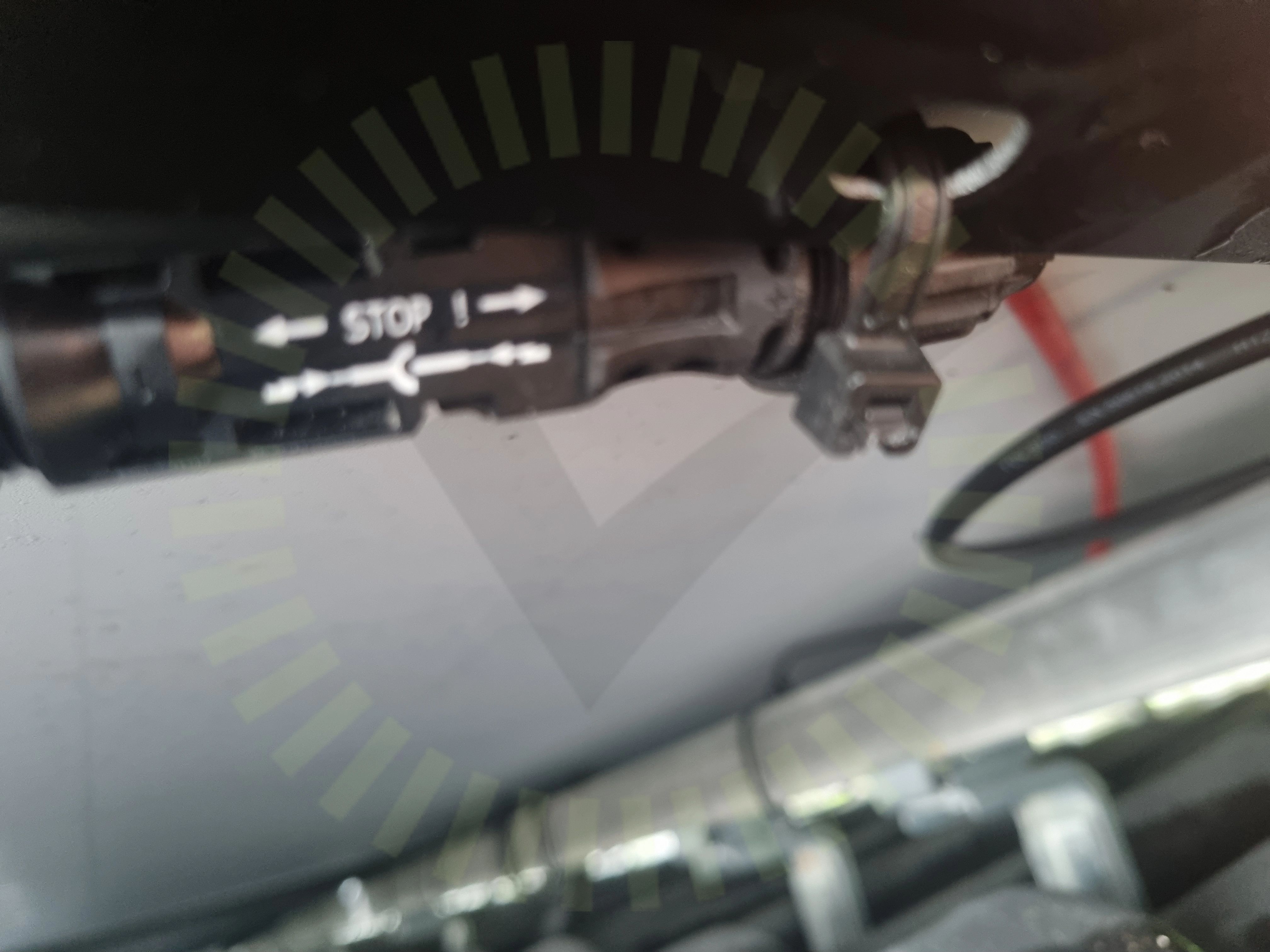

3.2 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.

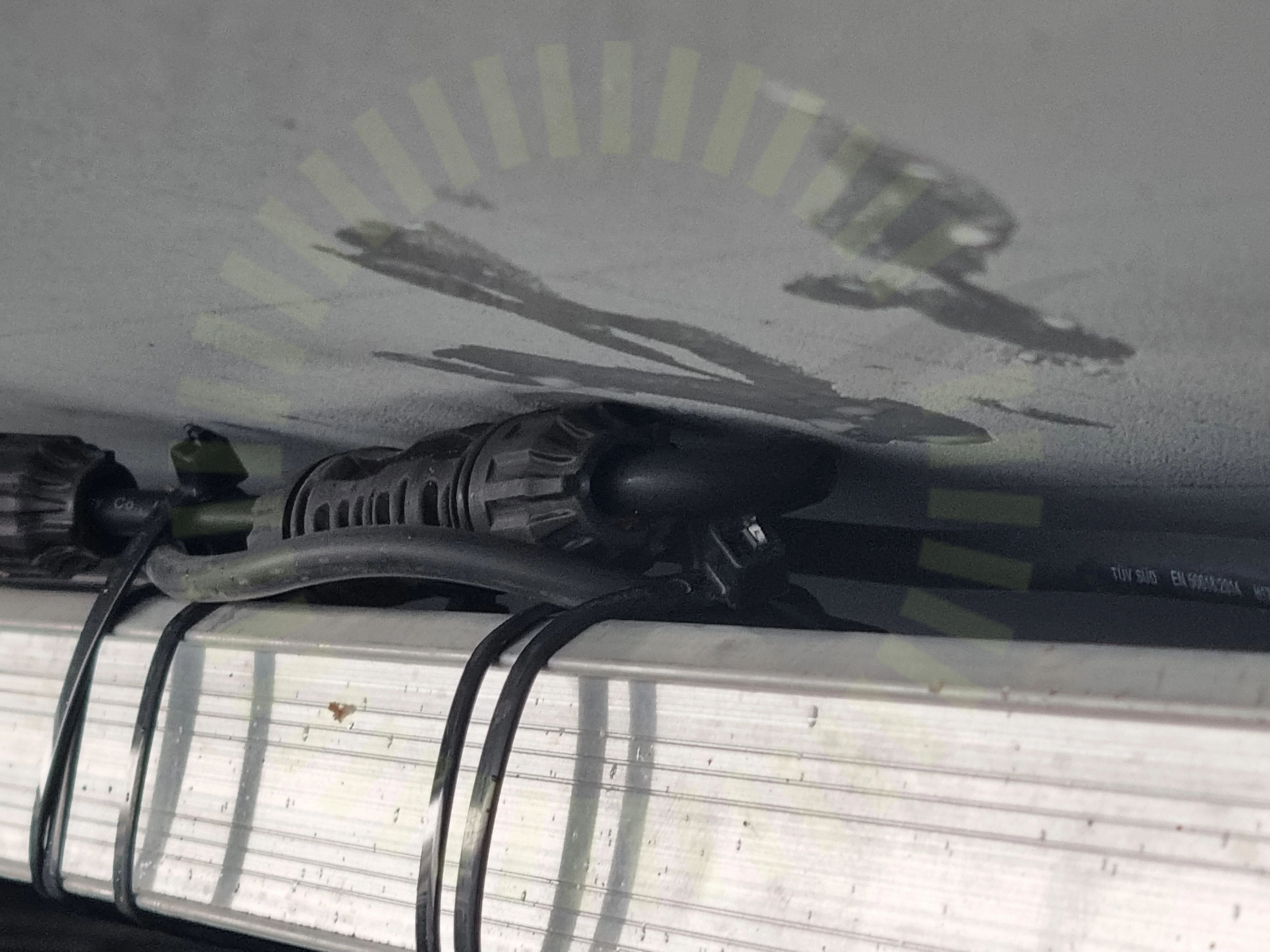

3.3 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie. Skarp böj på kablage som kommer ur kontakt.
Godkända kontrollpunkter
13/17Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKopplingslådaPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/17Strängförläggning
Smartmätare: CHINT DTSU666
Godkända kontrollpunkter
1/1Smartmätare
SunGrow: SBR(XXX)
Godkända kontrollpunkter
8/8AvståndInfästningKommunikationLockMiljökravPESkadorVinkel
SunGrow: SH5-10RT
Anmärkningar
2/39

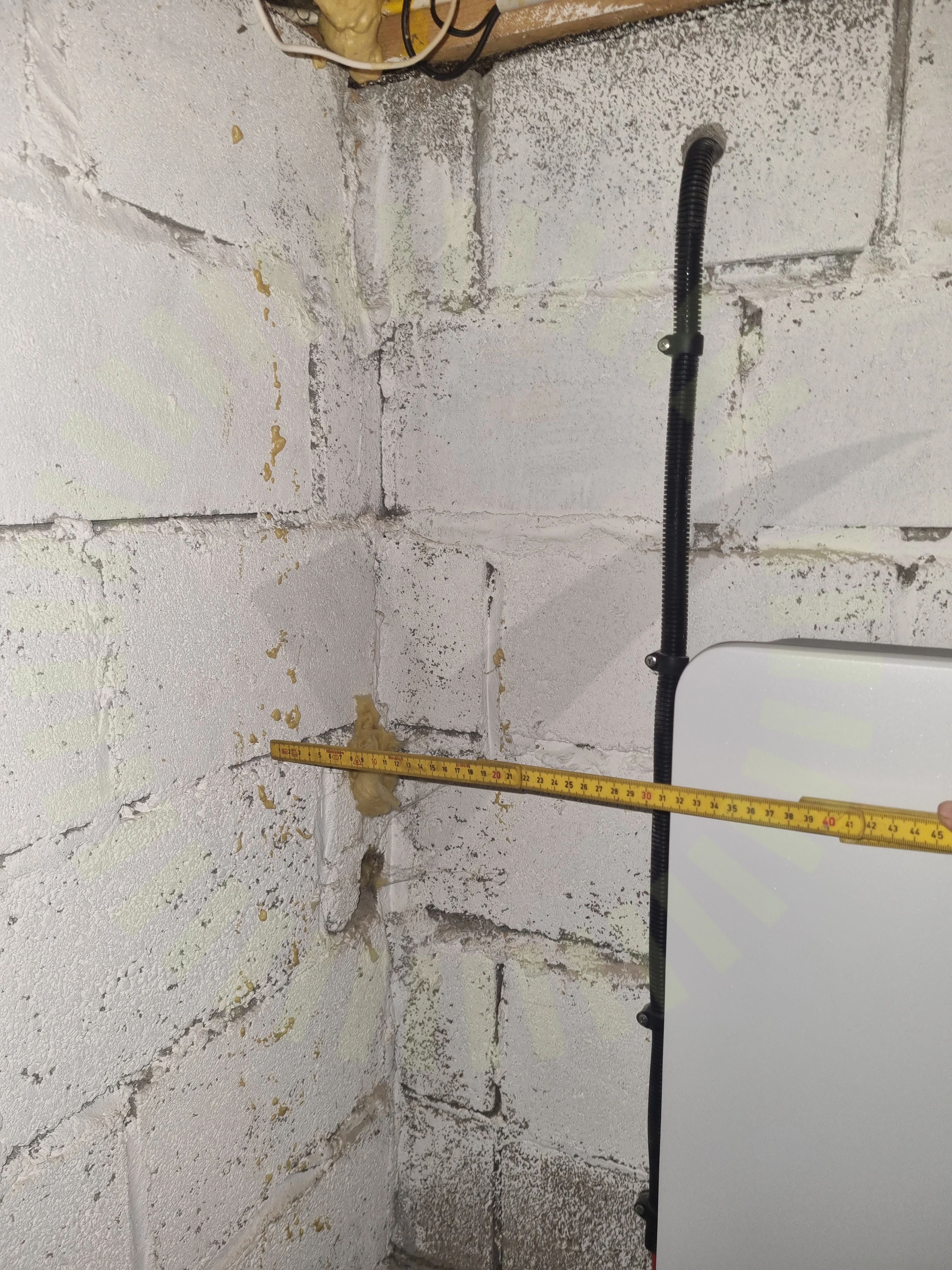

6.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

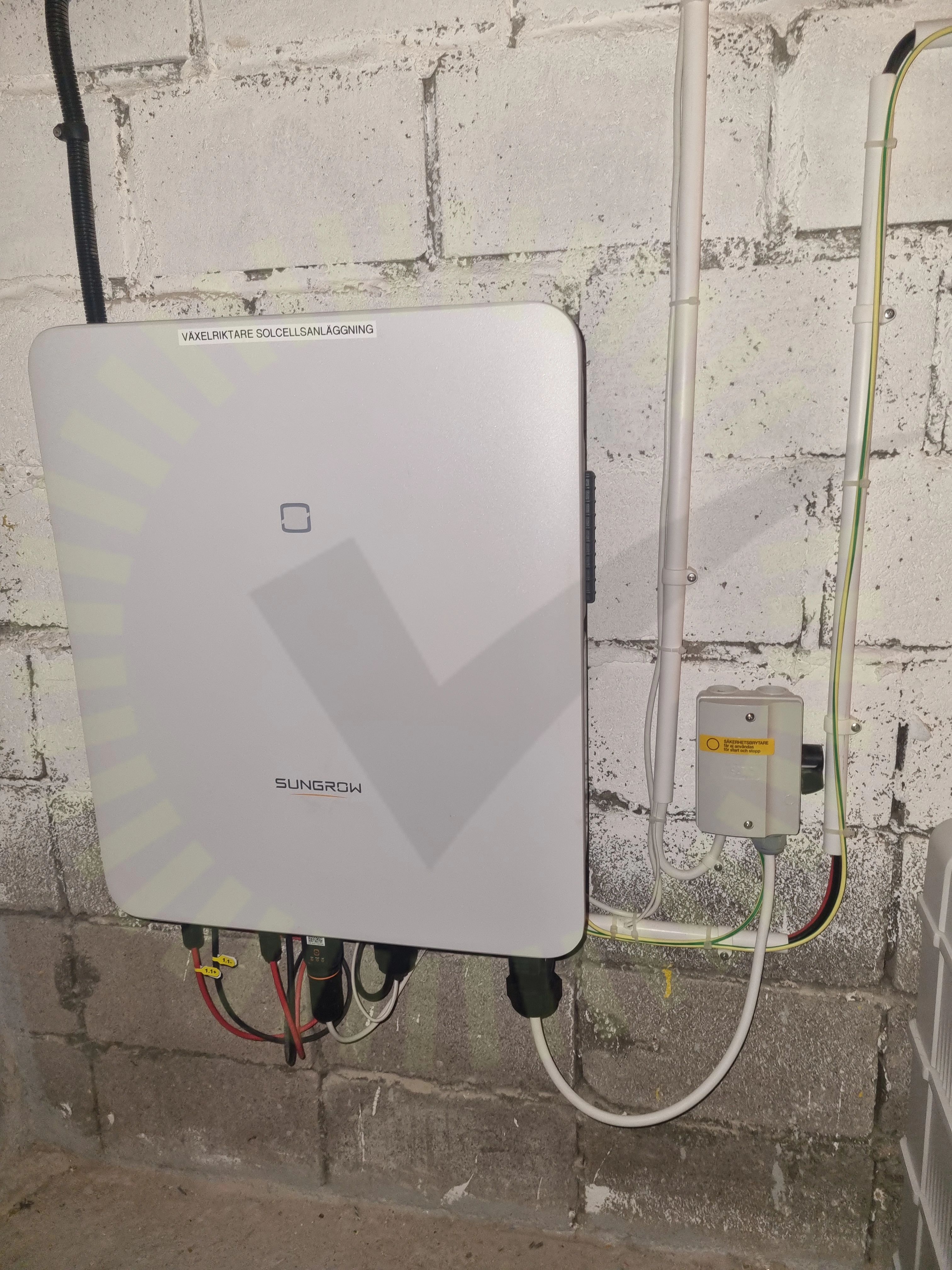

6.2 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
35/39AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVarning för backspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
2/39Dubbel matningTillförlitligt fäst
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering
Säkerhetsbrytare DC
Godkända kontrollpunkter
7/7BöjradieEgenskaperFörskruvningarFörskruvningar på ovansidanInfästningPlaceringRakt monterad
Undercentral
Anmärkningar
1/8

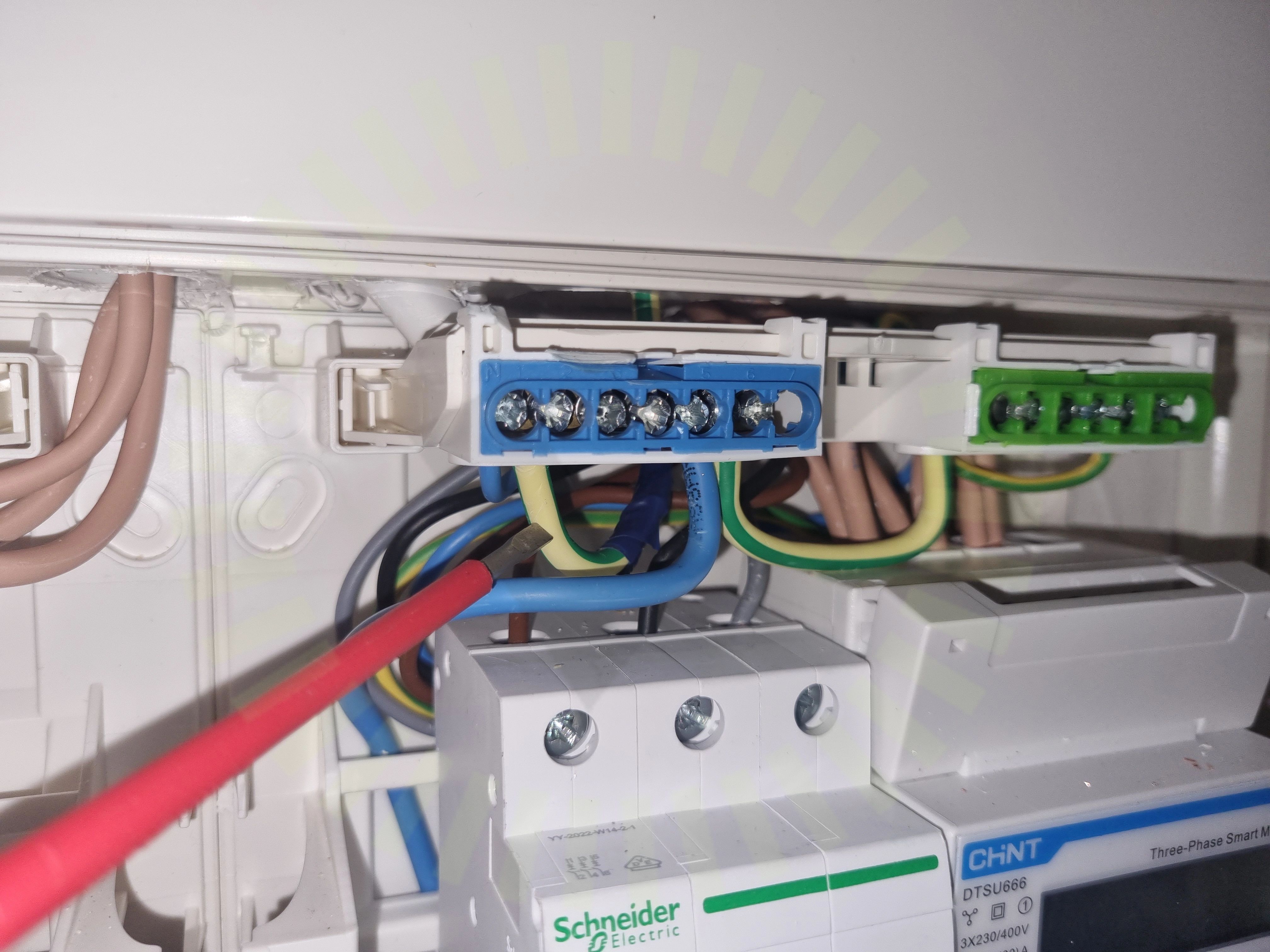

9.1 PEN-ledare
Inte godkändInstallation utförd med fyrledarsystem. PEN ledare har felaktig dimension.
SS 436 40 00, utgåva 4, 543.4.1
Godkända kontrollpunkter
7/8BrytareBöjradieFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
