Institutet för Solenergikvalitet

Besiktningsrapport

9.2
x

Installation genom

Solcellen.nu

Datum

25 oktober 2022

Ort

Hölö, Stockholms län
Dragavlastade
Kabeluppfästning
Mellanrum
88% godkända12% ej godkända

Om installationen

PanelerLongi: LR5-54HPH
MontagesystemESDEC: ClickFit EVO Universal Hook
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
Solcellen.nu

Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

ESDEC: ClickFit EVO Universal Hook

Anmärkningar

2/23
Kabeluppfästning

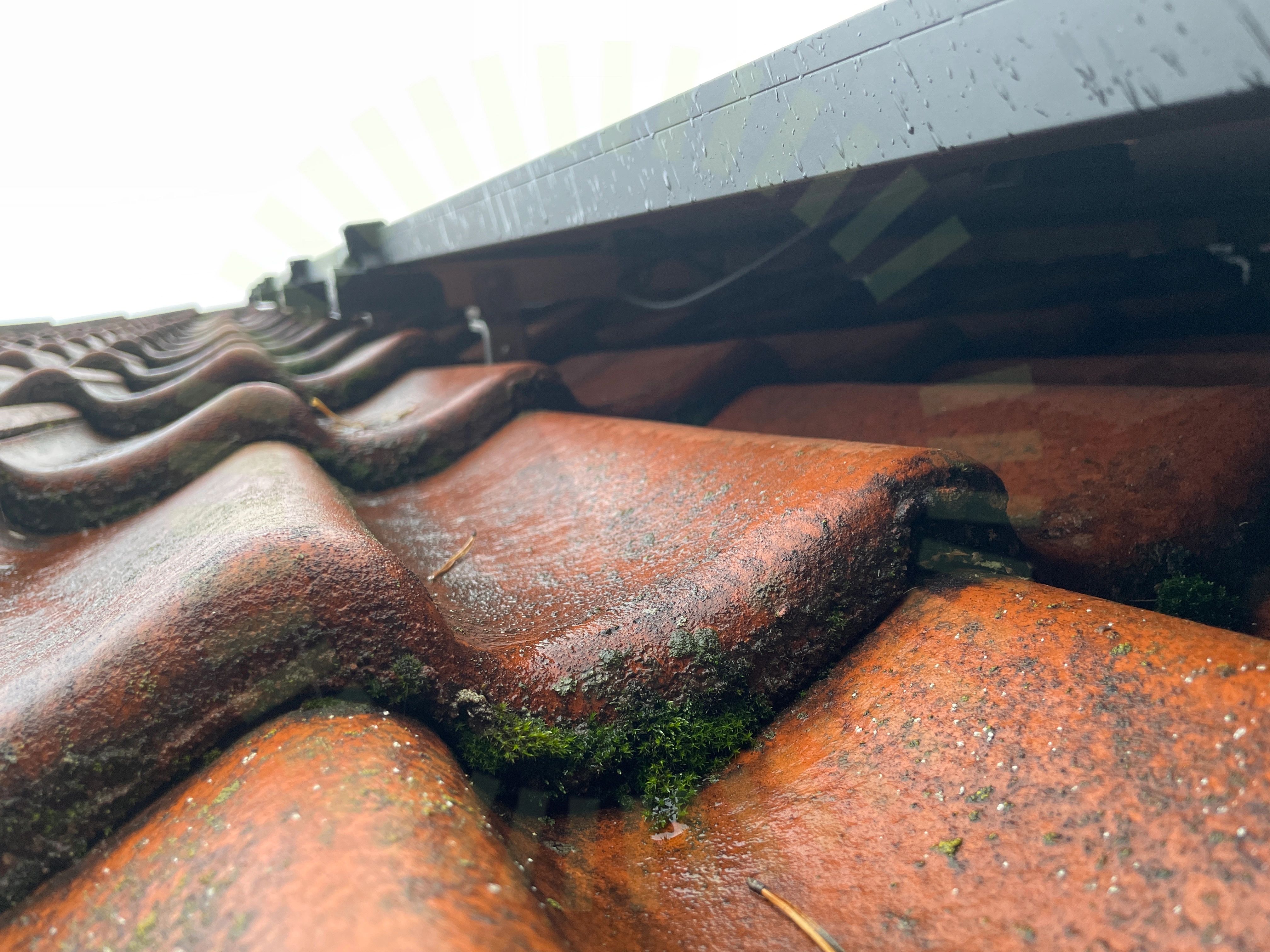

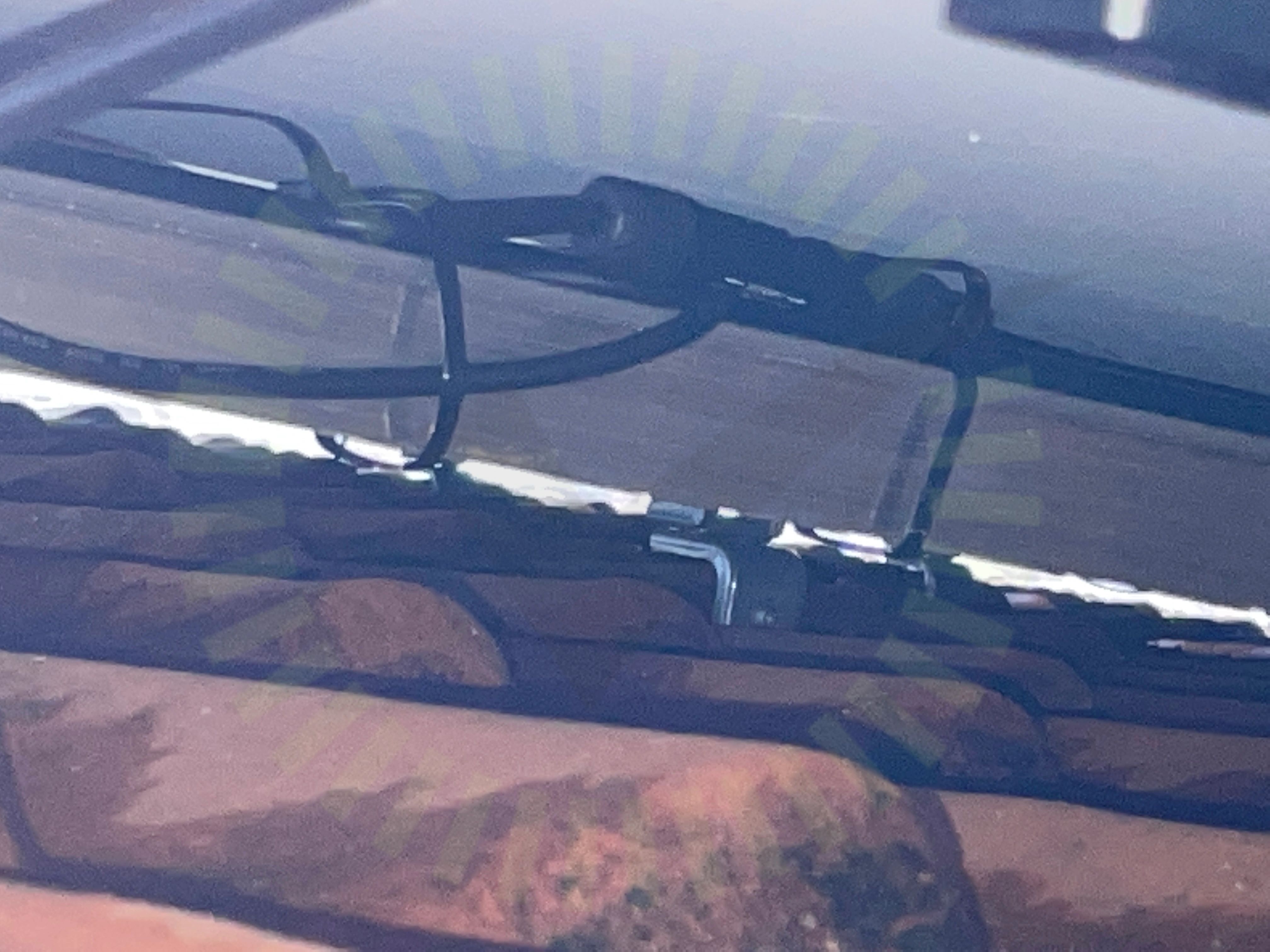

1.1 Kabeluppfästning

Inte godkänd

Kabel ej uppfäst korrekt.

SS 436 40 00 (712.521.101 och 522.8.4)
Termisk brytpunkt

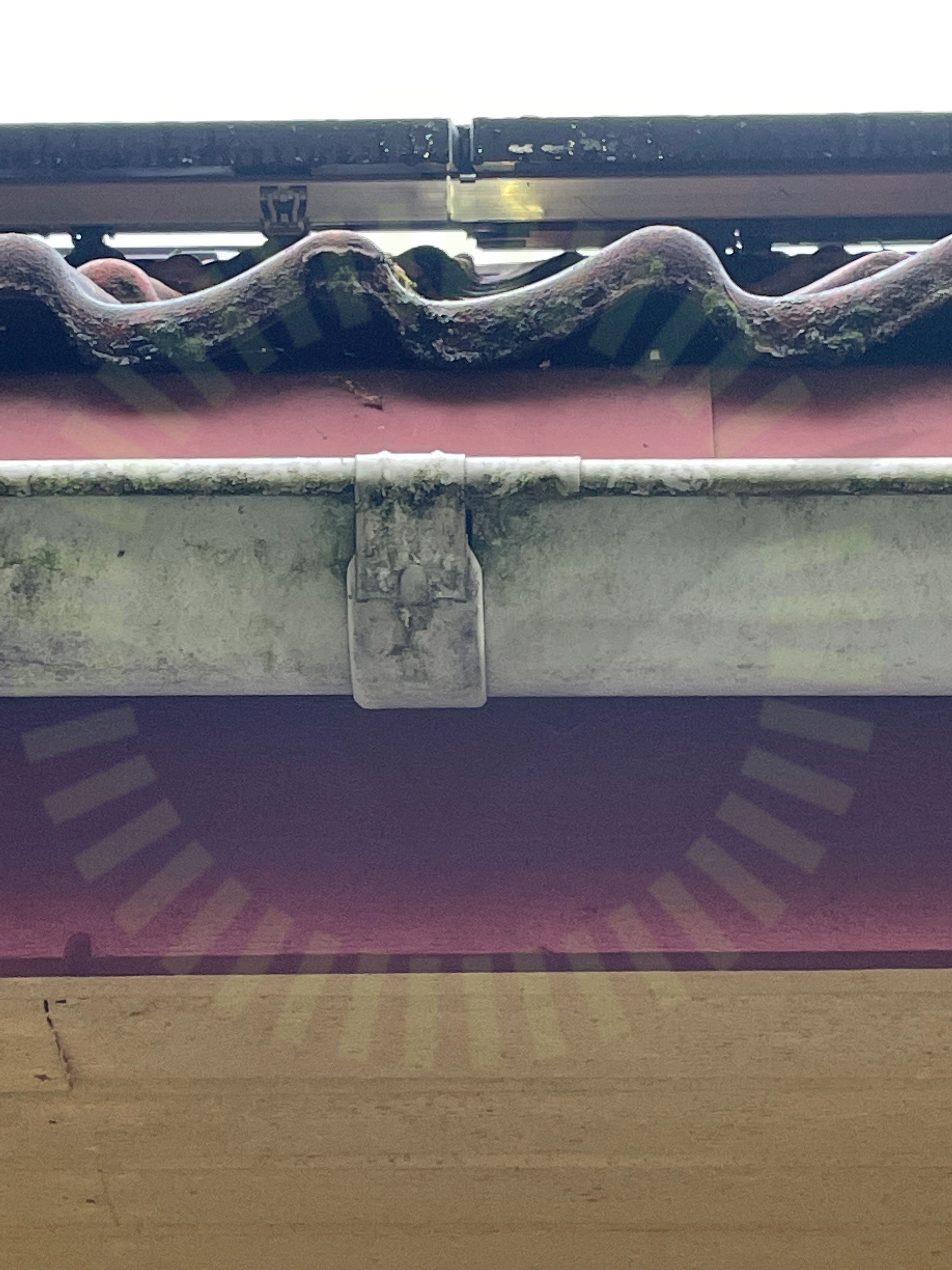

1.2 Termisk brytpunkt

Inte godkänd

Ingen termisk brytpunkt finns, skall finnas enligt lastberäkning.

Tillverkarens anvisningar

Godkända kontrollpunkter

20/23
BelastningBärläktCC måttFrämmande materialHöjdjusteringKlämmans omfångMittfästePanelramens tjocklekShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkenskarvarSkyddSlutfästeSnö- och VindlastberäkningSäkerhetsavståndTaklutningVäderbeständigt material

Ej tillgängligt vid besiktning

1/23
Takgenomföring

Longi: LR5-54HPH

Anmärkningar

3/13
Dragavlastade

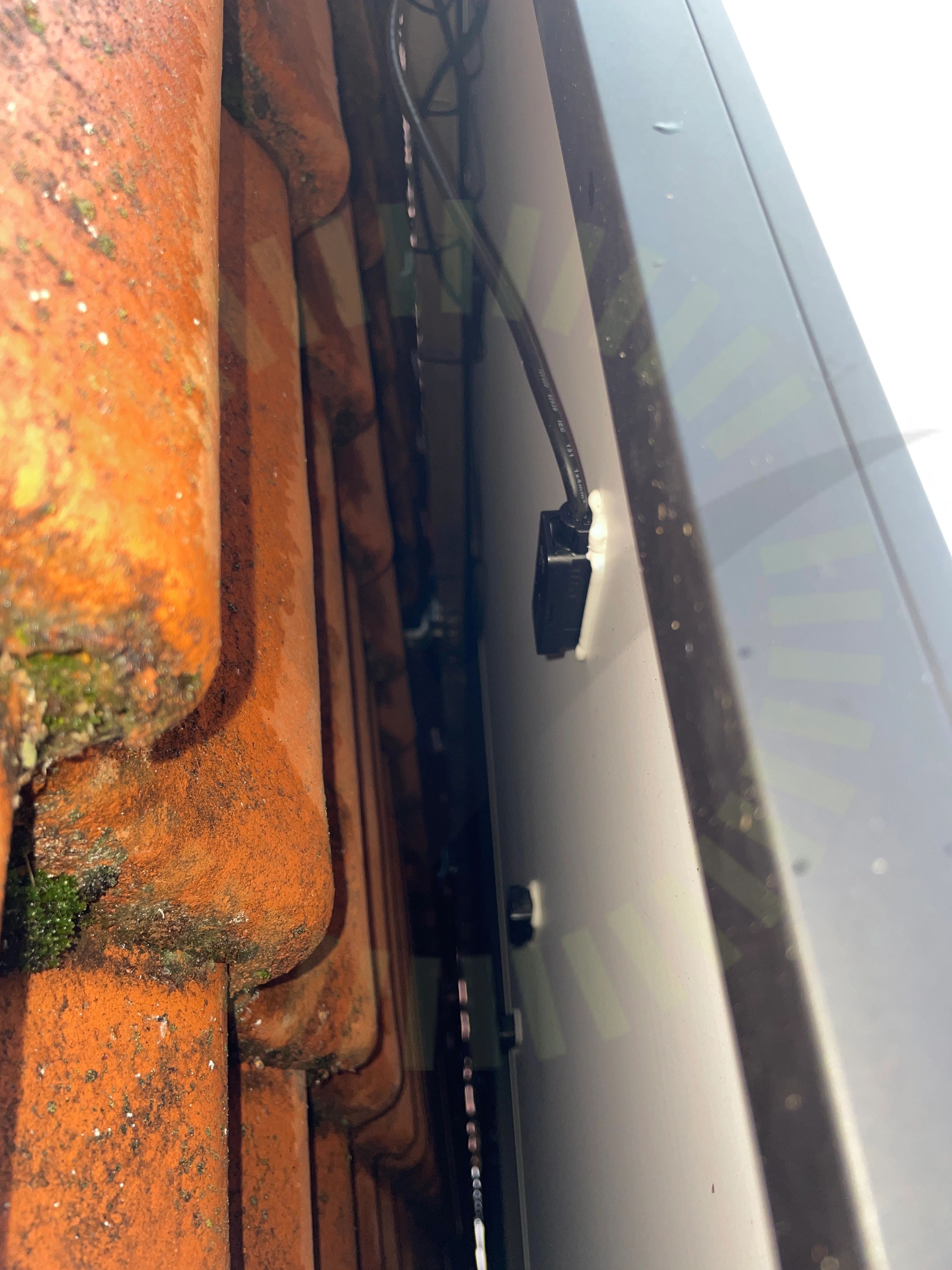

2.1 Dragavlastade

Inte godkänd

För snäv kabeldragning vilket kan påverka dragavlastningen över tid

SS 436 40 00 (522.8.3)
Föremål mot bakstycke

2.2 Föremål mot bakstycke

Inte godkänd

Kontakt ligger och trycker mot panelens baksida, vilket kan skada panel.

Installation Manual for LONGi Solar PV Modules, V14, Sida 13.

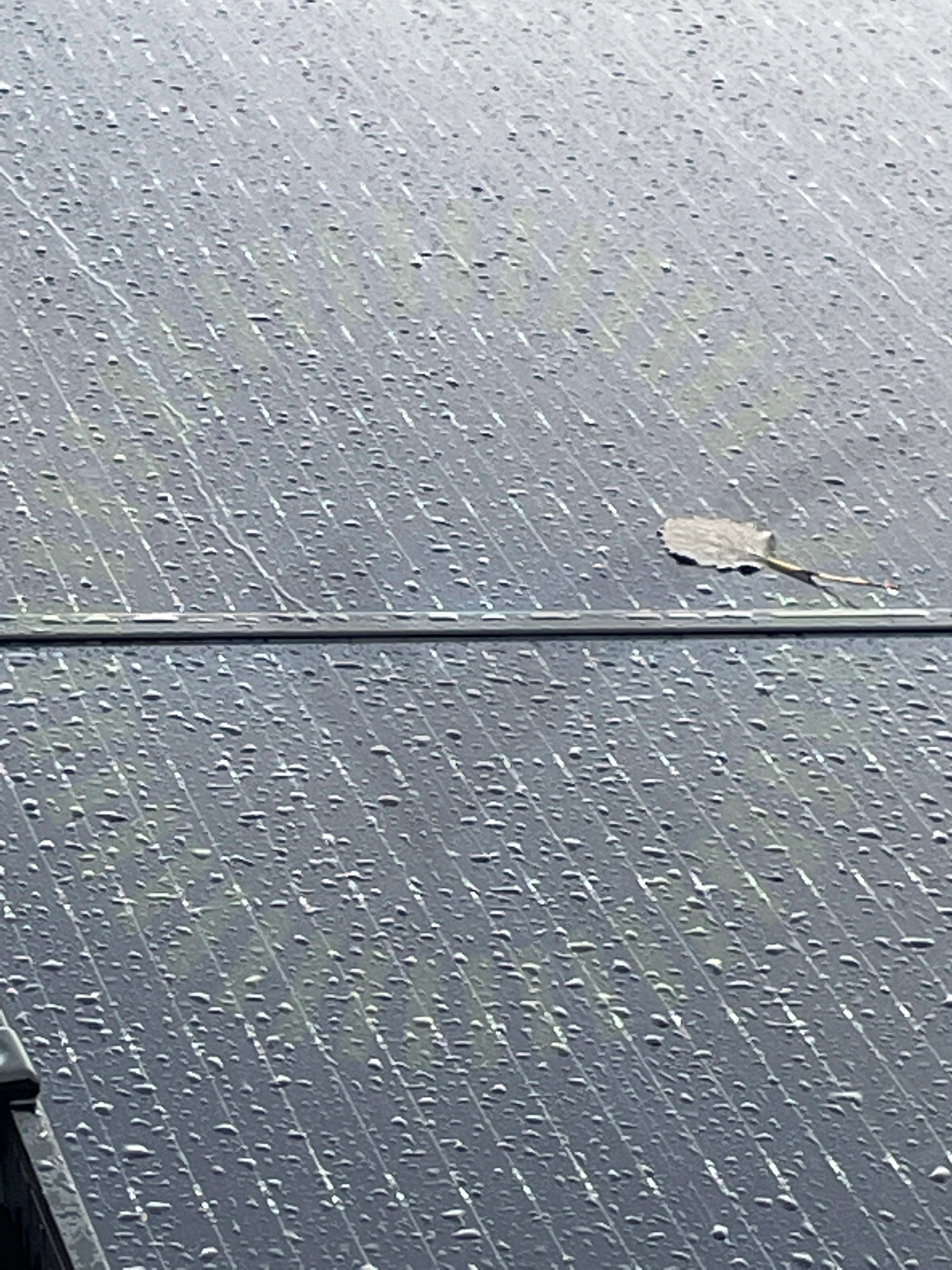

Mellanrum

2.3 Mellanrum

Inte godkänd

Paneler ej separerade enligt tillverkarens anvisningar.

Installation Manual for LONGi Solar PV Modules, V14, Sida 13.

Godkända kontrollpunkter

10/13
Avstånd till takDräneringshålFästenas överlappningFästens placeringFörbindelse av kontakterHöjdskillnadKablarnas böjradieSkadorSkuggaSträngförläggning

SunGrow: SBR(XXX)

Anmärkningar

1/8
Infästning

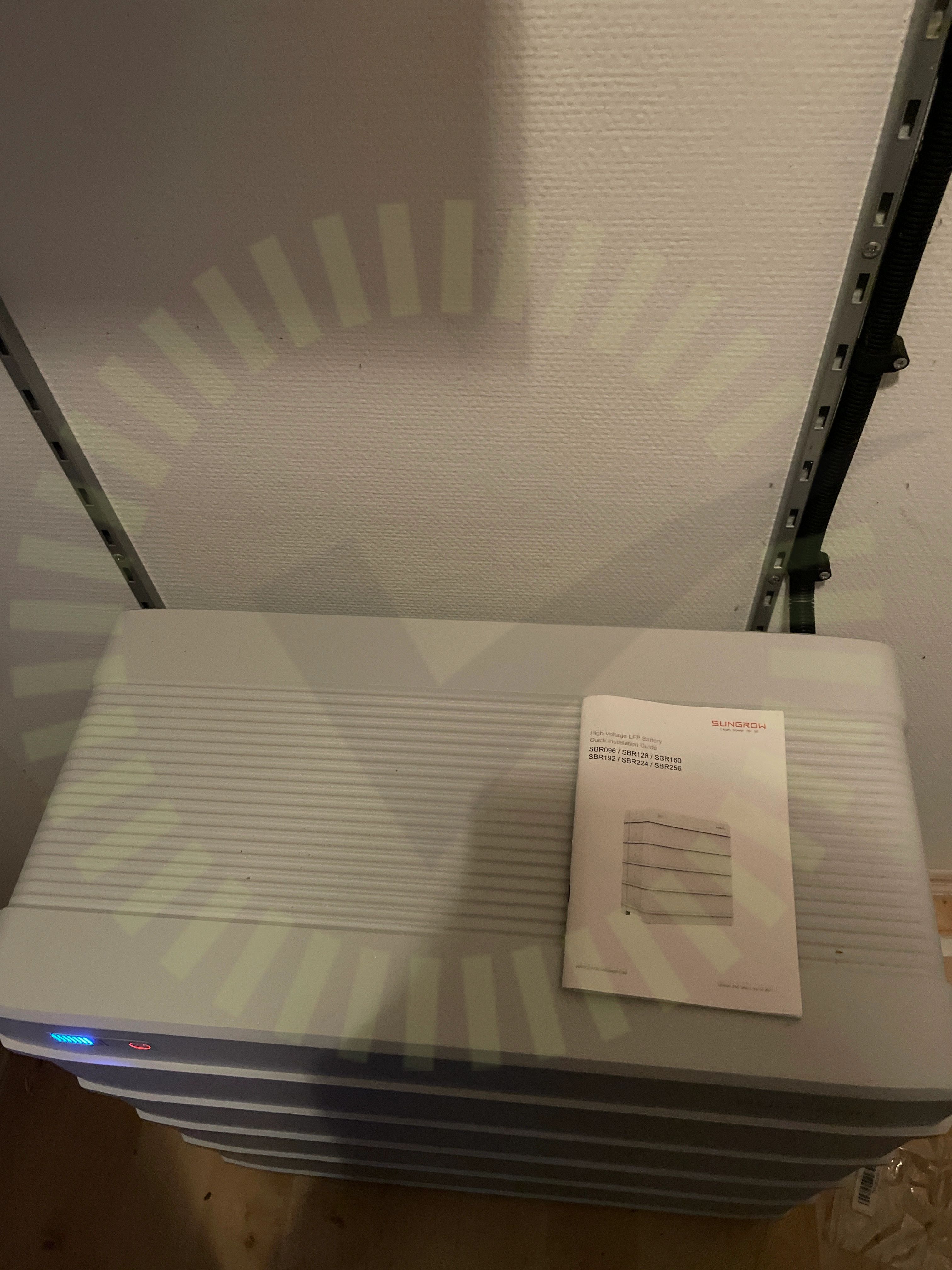

3.1 Infästning

Inte godkänd

Ej fastsatt i vägg. På kund begäran.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 19.

Godkända kontrollpunkter

7/8
AvståndKommunikationLockMiljökravPESkadorVinkel

SunGrow: SG(5.0-20)RT

Anmärkningar

3/30
AC Böjradie

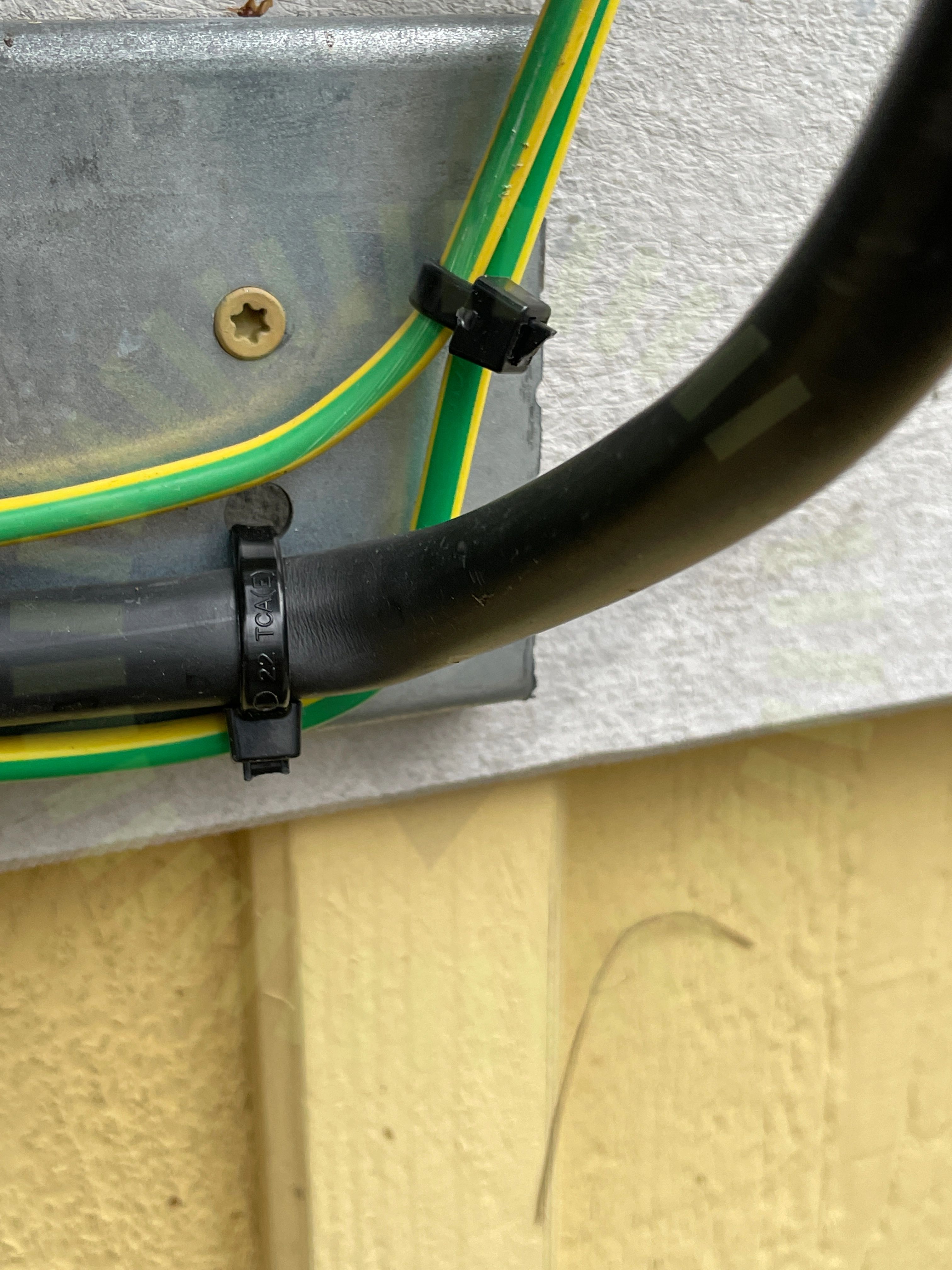

4.1 AC Böjradie

Inte godkänd

Kabel för snävt böjd, kan bli kallflytning i kabel.

SS 436 40 00 (522.8.3)
DC Genomföringar

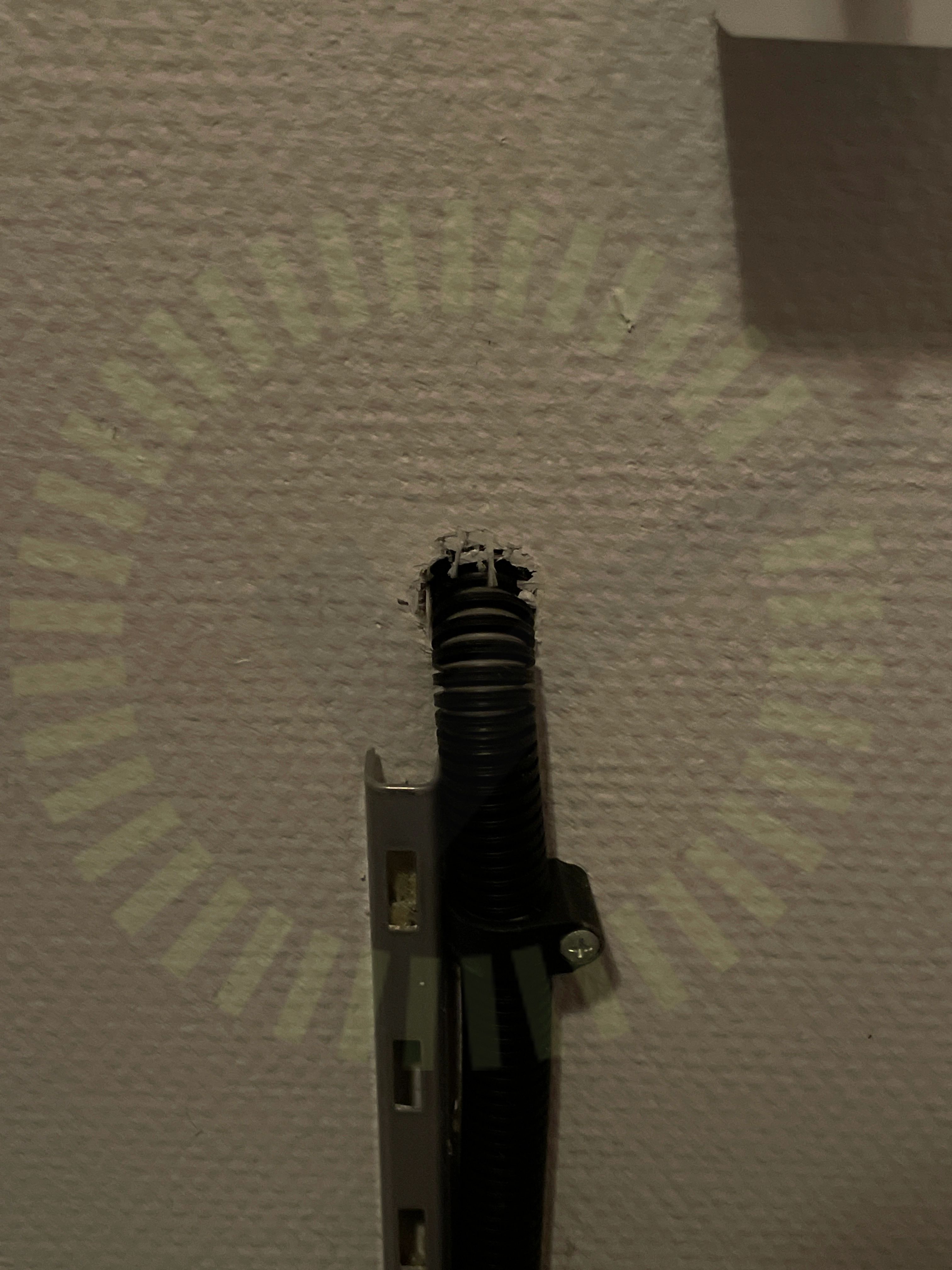

4.2 DC Genomföringar

Inte godkänd

Kabelgenomföring till batteri ej tätad

Varning för likström

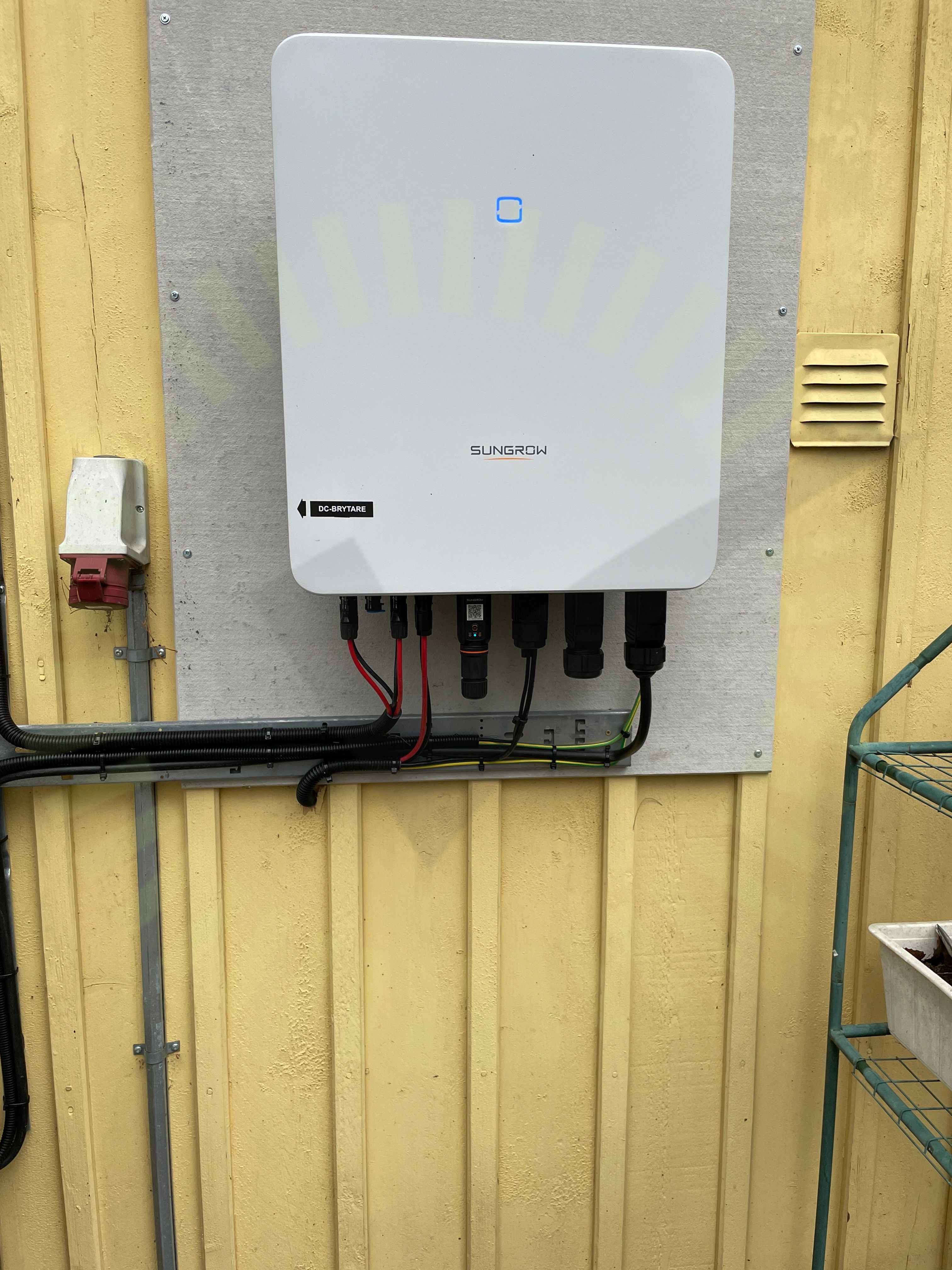

4.3 Varning för likström

Inte godkänd

Märkning saknas.

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

27/30
AC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndDC FörläggningDC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDokumentation VäxelriktareFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningKabelKontakterLedare fastspändaMärkningPESkadorSäkringTillförlitligt fästUtrymmeVarning för backspänningVinkel
