Institutet för Solenergikvalitet

Besiktningsrapport

7.3
x

Installation genom

GoSol Energi

Datum

20 februari 2023

Ort

Ängelholm, Skåne län
Fästens placering
Kopplingslåda
Böjradie kablage
82% godkända18% ej godkända

Om installationen

Paneler DMEGC: DM(XXX)M10-72HBB/-V
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörSmartmätare: CHINT DTSU666
GoSol Energi

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/2
Skada på kabel uppe på vind

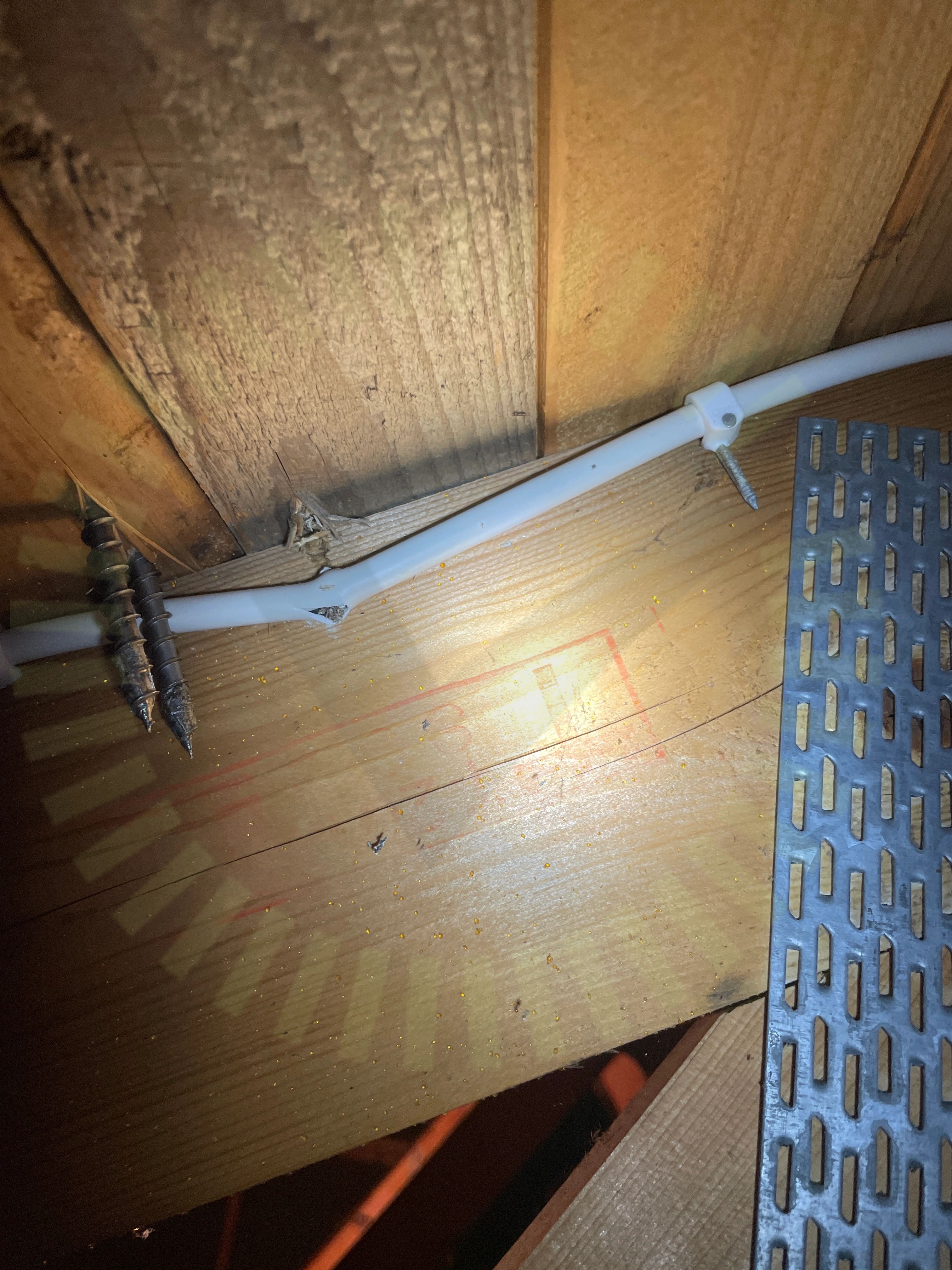

1.1 Skada på kabel uppe på vind

Inte godkänd

Kablage vid takstol uppe på vind förstörd vid infästning av krokar

Godkända kontrollpunkter

1/2
Avtal

Tak 1, DMEGC: DM(XXX)M10-72HBB/-V

Anmärkningar

3/16
Böjradie kablage

2.1 Böjradie kablage

Inte godkänd

Skarp böj på kabel ut från panel

Fästens placering

2.2 Fästens placering

Inte godkänd

Fäste ej inom paneltillverkarens klämzon

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 8.
Kopplingslåda

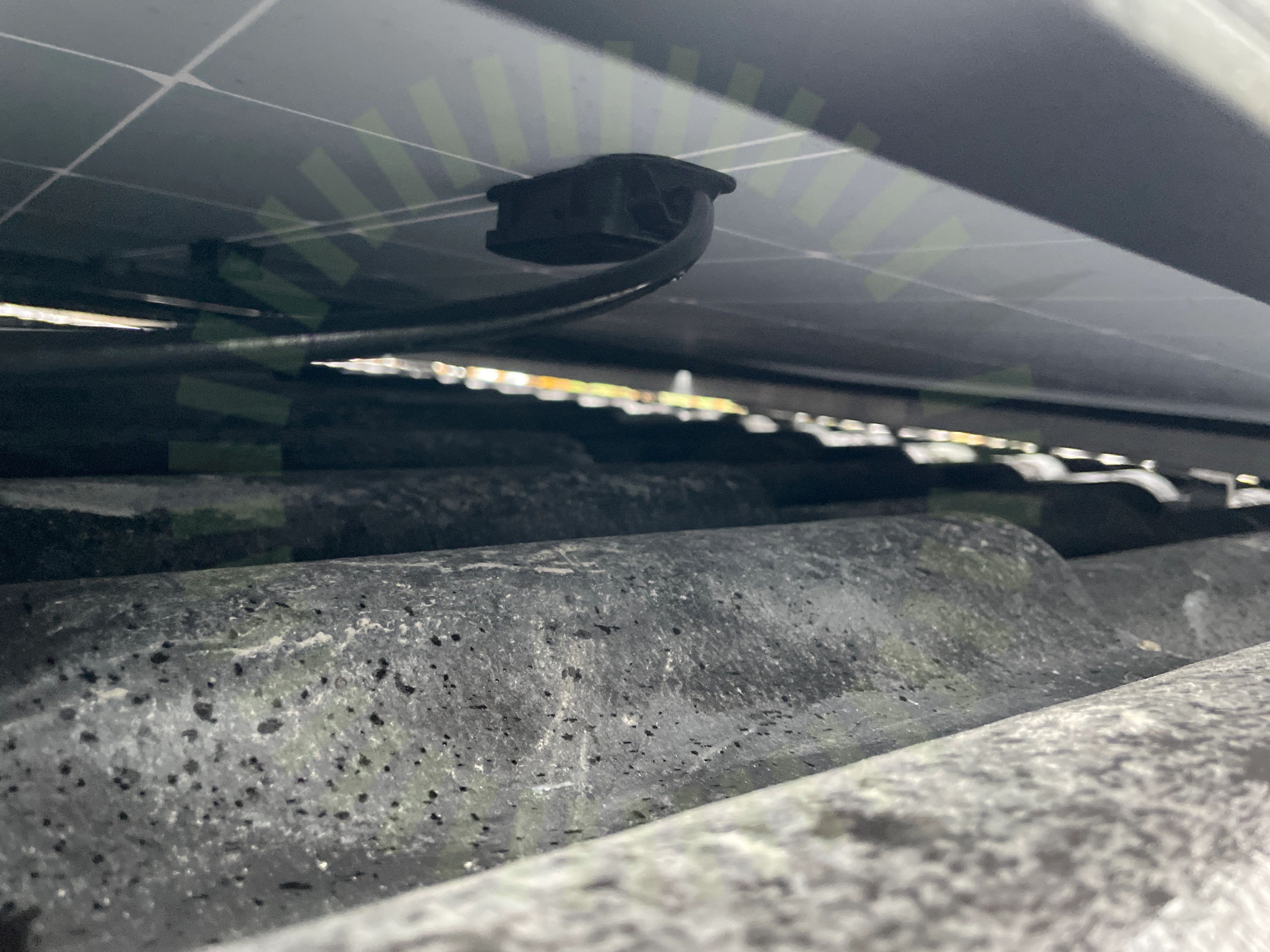

2.3 Kopplingslåda

Inte godkänd

Skarpa böjar samt kablage ej uppfäst med tillräckligt stöd på kablarna ut från panelerna på flertalet ställen

Godkända kontrollpunkter

13/16
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontakterMellanrumPunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, K2: SingleRail: CrossHook 3S

Anmärkningar

7/20
Infästningar i råspont

3.1 Infästningar i råspont

Inte godkänd

Skruvar enbart satta i krok. Ej fördelat på plattan

Tillverkarens anvisningar

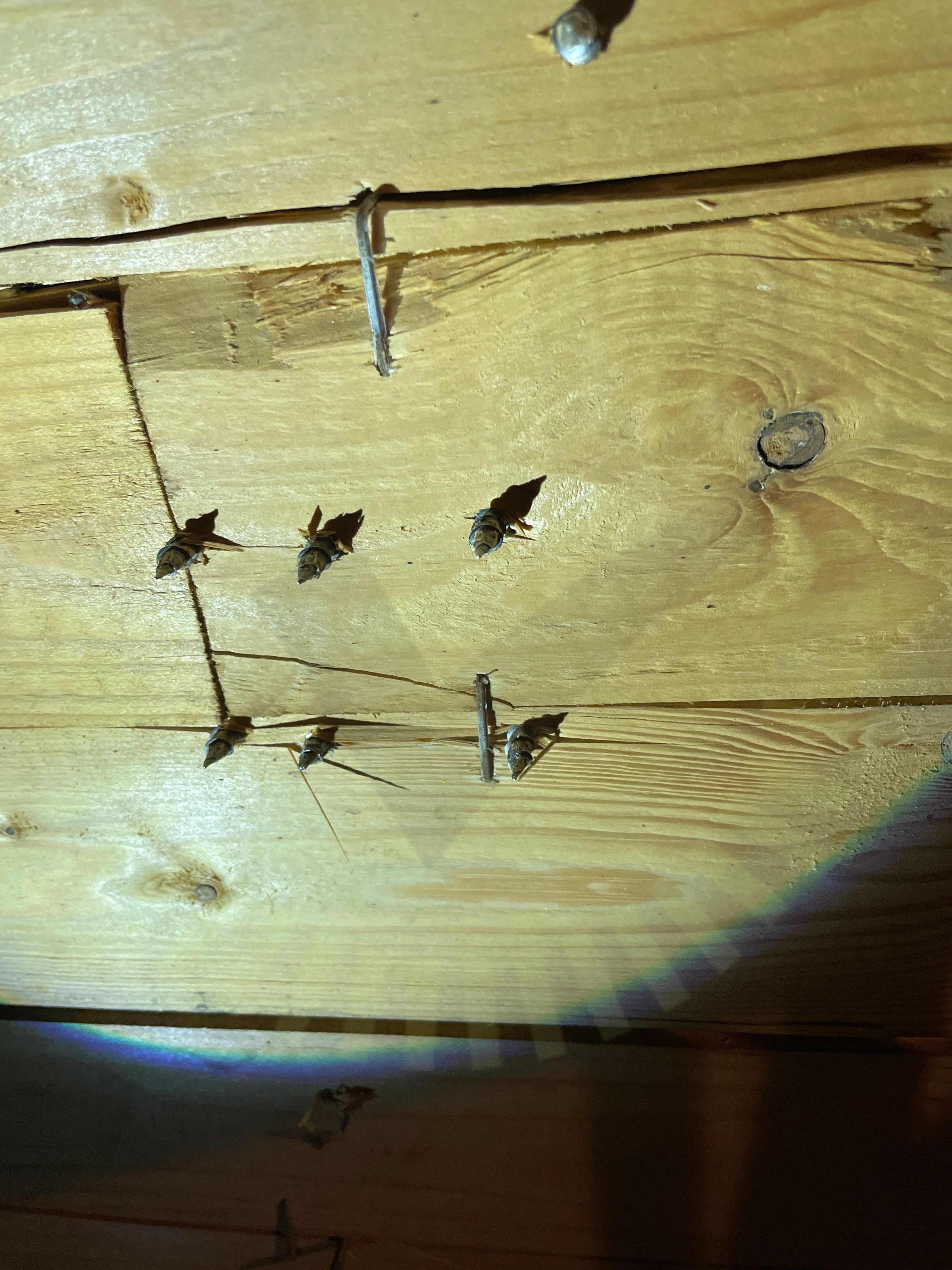

Infästningar i takstol

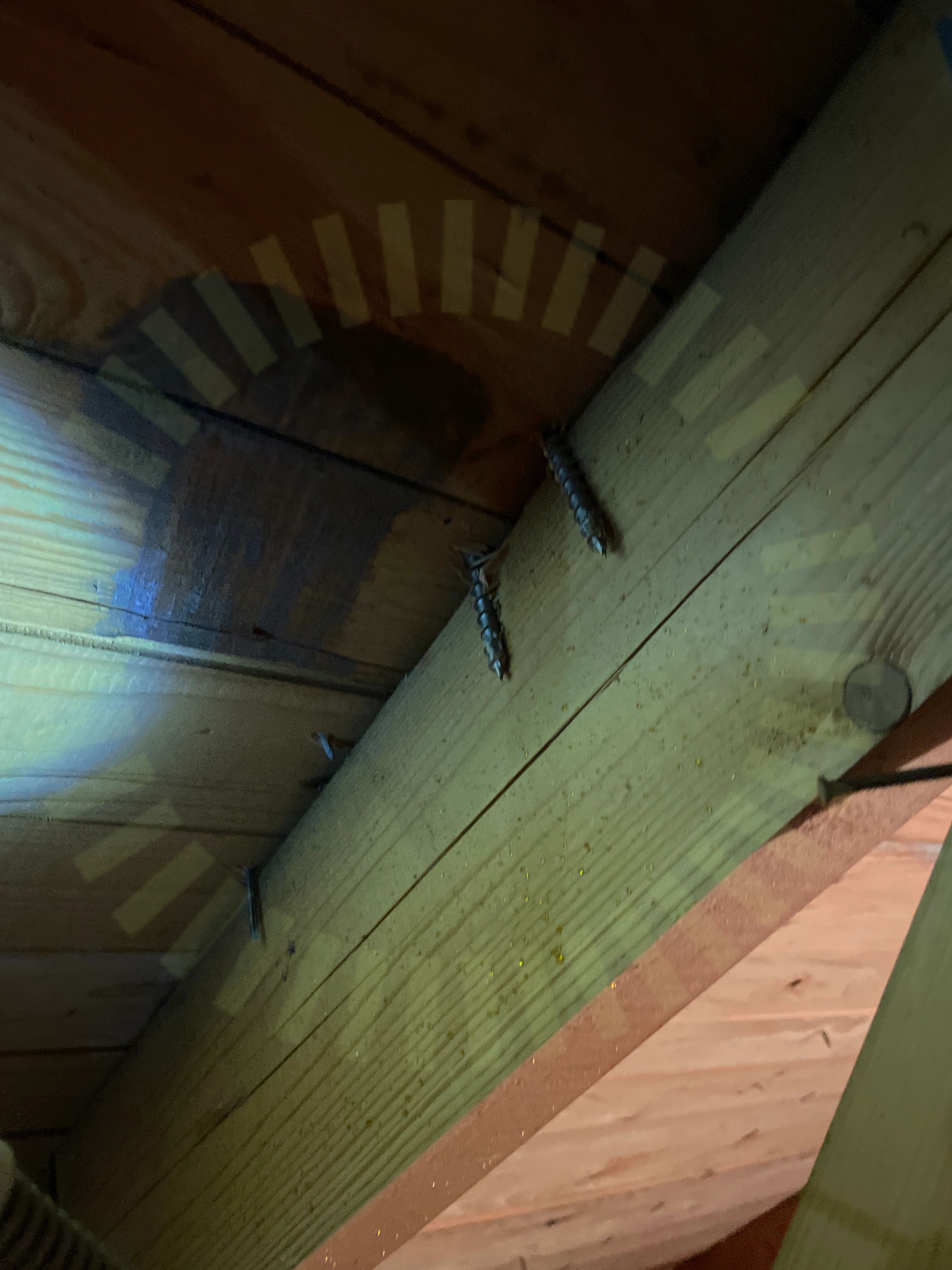

3.2 Infästningar i takstol

Inte godkänd

Skruvar har missat takstol

Tillverkarens anvisningar

3.3 Infästningarnas CC mått

Inte godkänd

Lastberäkning saknas uppmätt mått mellan krokar 1200mm

Tillverkarens anvisningar
Kabeluppfästning

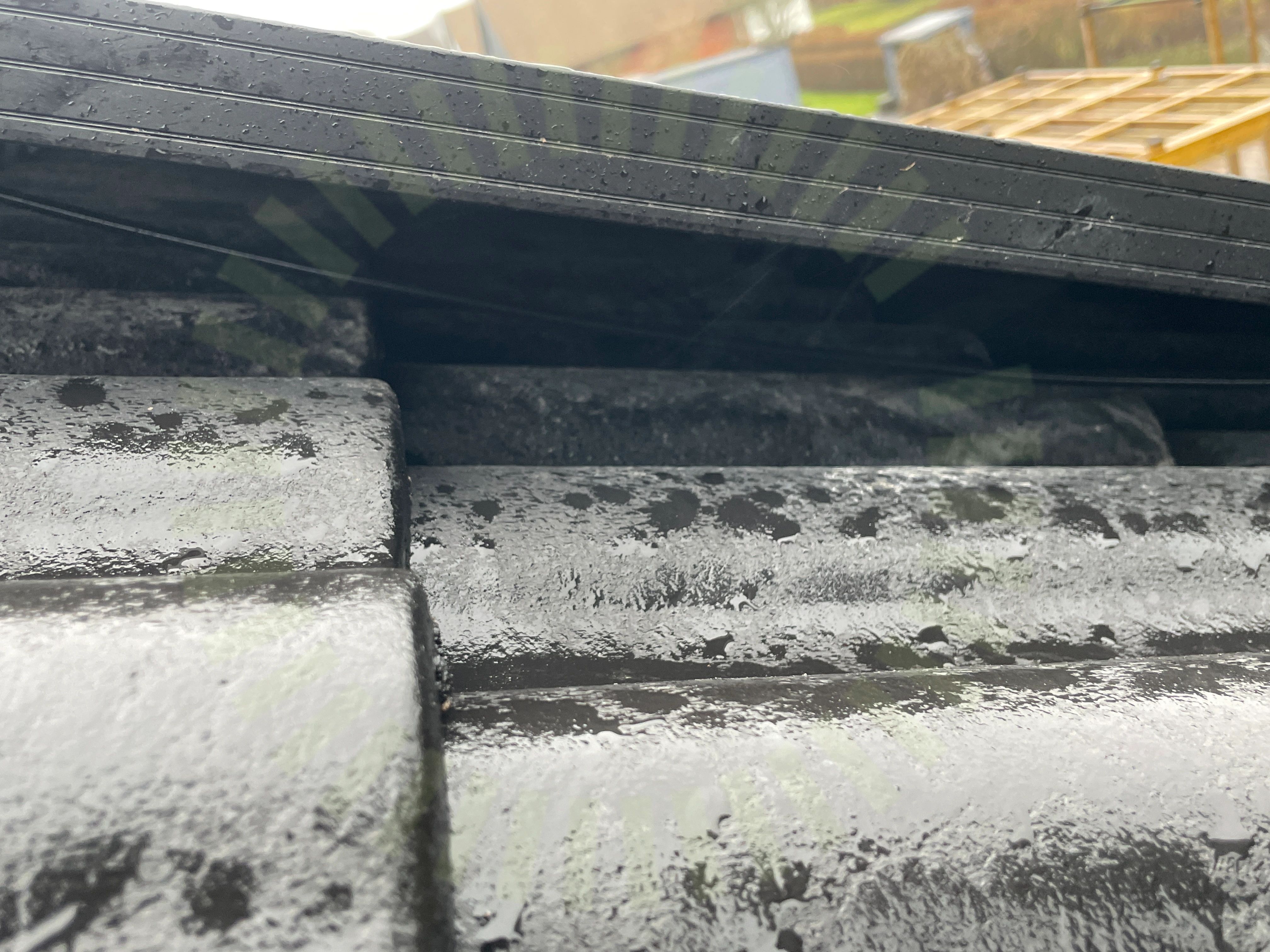

3.4 Kabeluppfästning

Inte godkänd

Hängande kablage påträffades

SS 436 40 00 (712.521.101 och 522.8.4)

3.5 Skenornas överhäng

Inte godkänd

Lastberäkning saknas uppmätt mått överhäng 360mm

Tillverkarens anvisningar
Takgenomföring

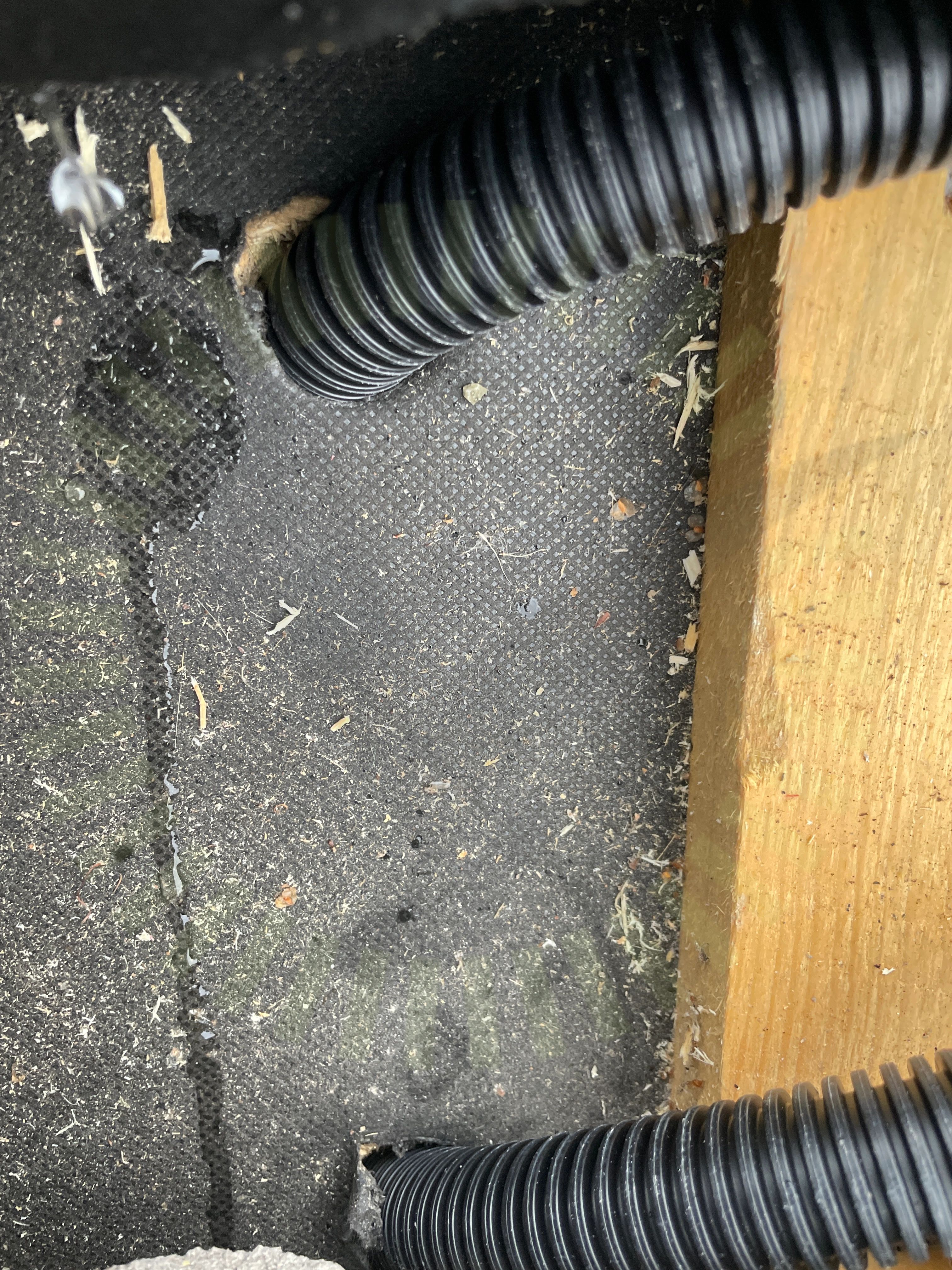

3.6 Takgenomföring

Inte godkänd

Takgenomföring ej utfört på fackmannamässigt sätt

3.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas

Tillverkarens montageanvisningar

Godkända kontrollpunkter

13/20
Främmande materialFörutsättningarMittklämmorShimsSkadorSkarp kantSkenornas infästningSkenskarvarSkyddSlutklämmorTakpannor under betongkrokUrspårning av betongpannorVäderbeständigt material

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/29

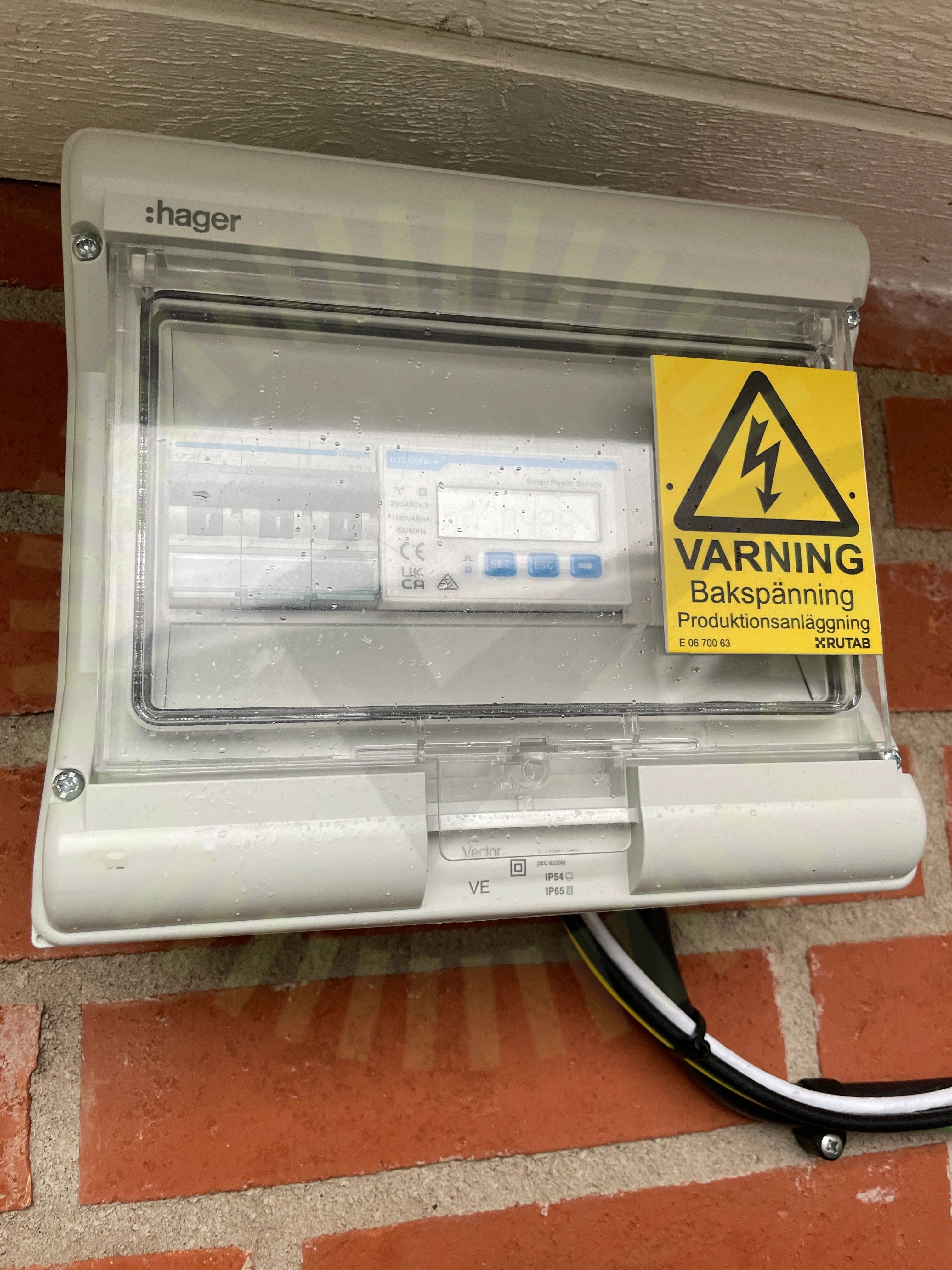

Märkning

5.1 Märkning

Inte godkänd

Säkring för växelriktare saknar märkning

ELSÄK-FS 2022:1 (3 kap. 6 §)

5.2 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

27/29
AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDirekt solljusFastsäkring av produktFörskruvningHuvudsäkringInfästningKabelKontakterLedare fastspändaPESmartmätareSträngschemaSäkringUtrymmeVinkel
