Besiktningsrapport
9.5
Installation genom
GoSol Energi
Datum
11 december 2023
Ort
Upplands Väsby, Stockholms län
Infästning
Kabeluppfästning
Stödplattans fastskruvning
Kabelskydd
96% godkända
4% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10T-54HSW/HBW
Montagesystem
Weland Stål: Papptak
Växelriktare
GroWatt: MID (11-30)KTL3-XH
Tillbehör
Undercentral
Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/4

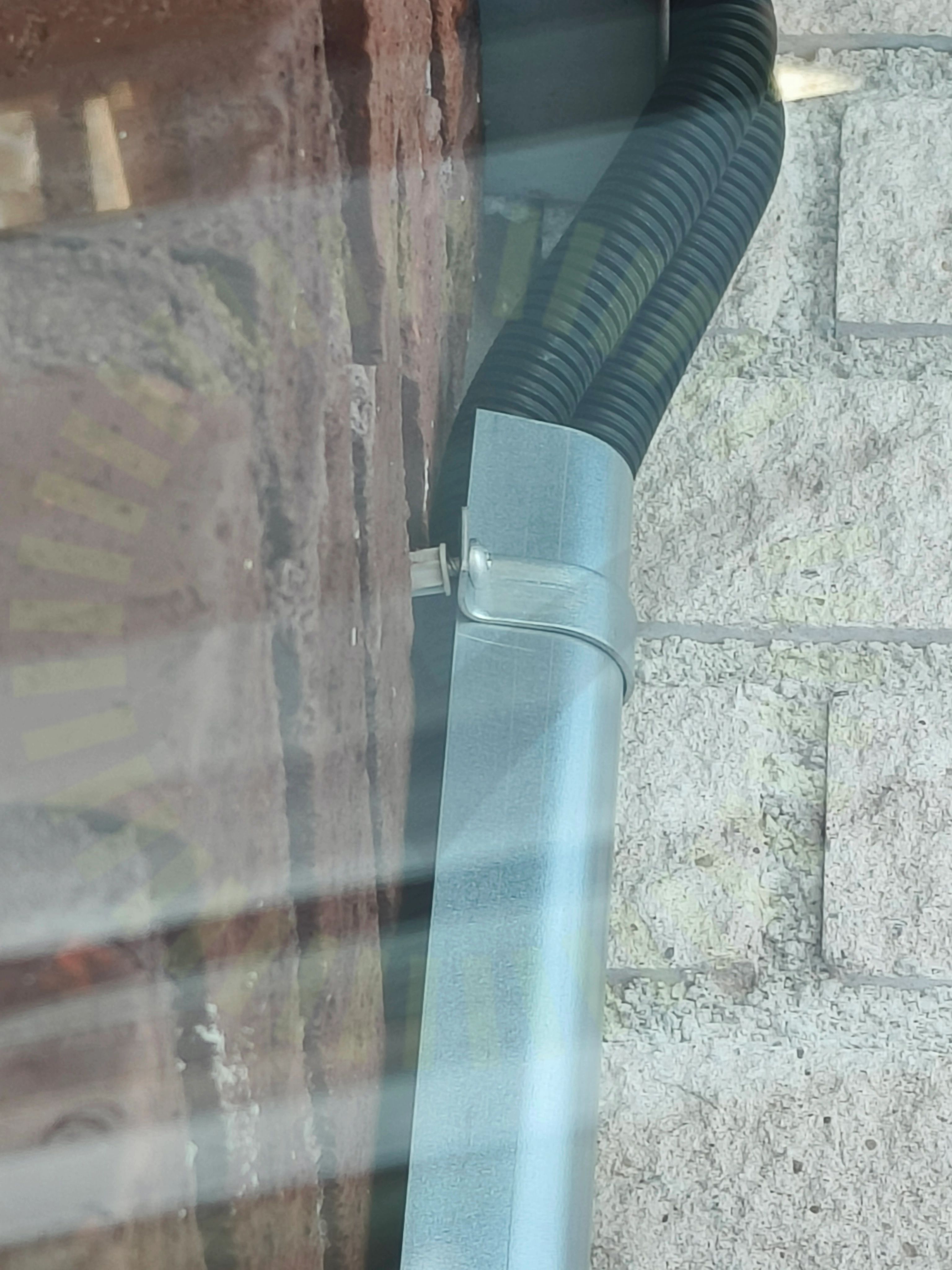

1.1 Kabelskydd
Inte godkänd
Kabelskydd sitter löst på fasad.
Godkända kontrollpunkter
3/4
Avtal
Mätprotokoll DC
Strängschema
Tak 1, DMEGC: DM(XXX)M10T-54HSW/HBW
Godkända kontrollpunkter
18/18
Avstånd till yta
Dräneringshål
Fästens placering
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmans överlappning
Klämmornas storlek
Kontaktdon
Kopplingslåda böjradie
Panelkablagets böjradie
Panelramar separerade
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1, Weland Stål: Papptak
Anmärkningar
3/24
3.1 Infästning
Inte godkänd
C-profil är inte fäst i tätskiktsplattan korrekt.
MA5103 Sid 1 (2) | Version 7 - 230914

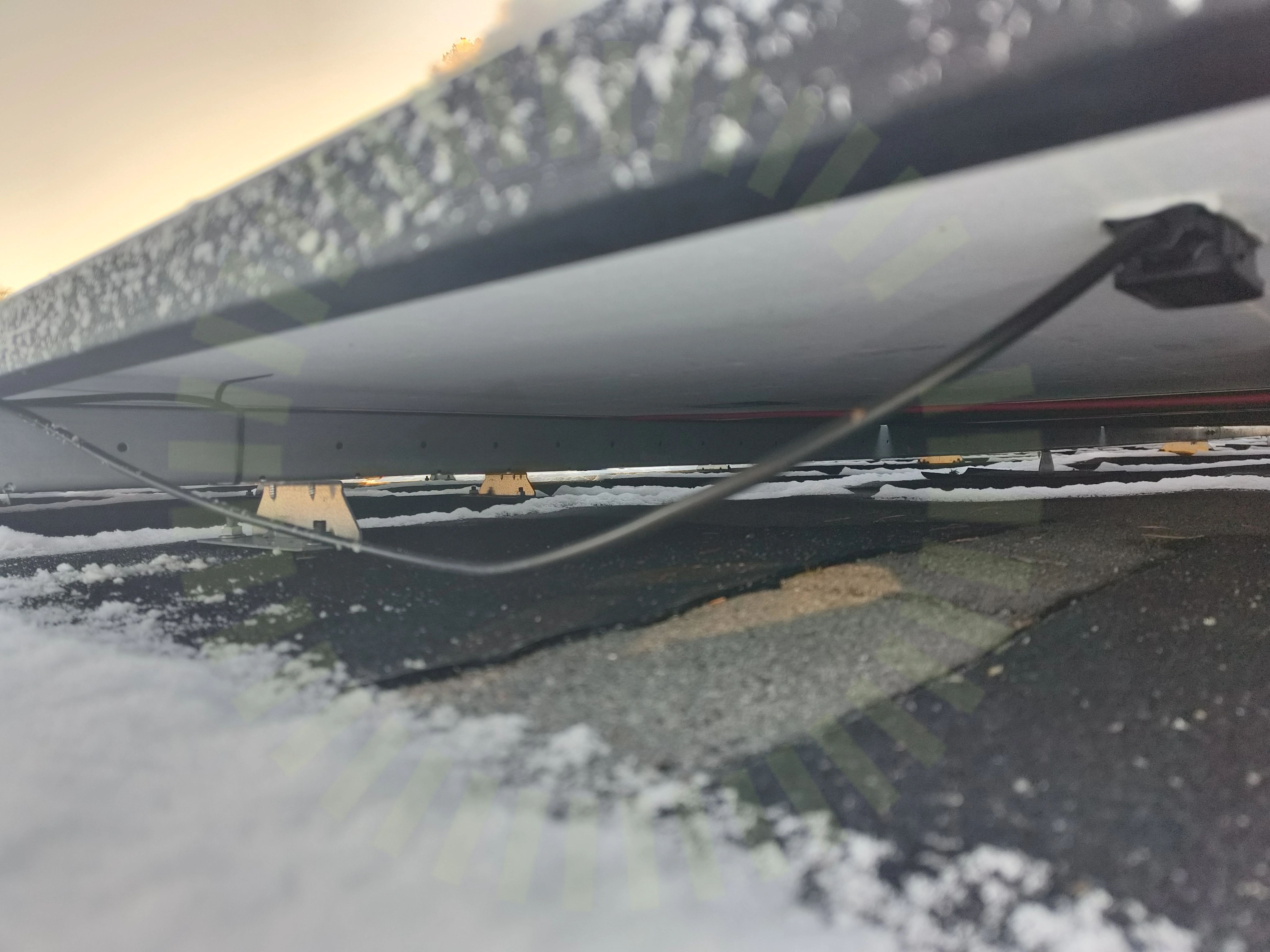

3.2 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)

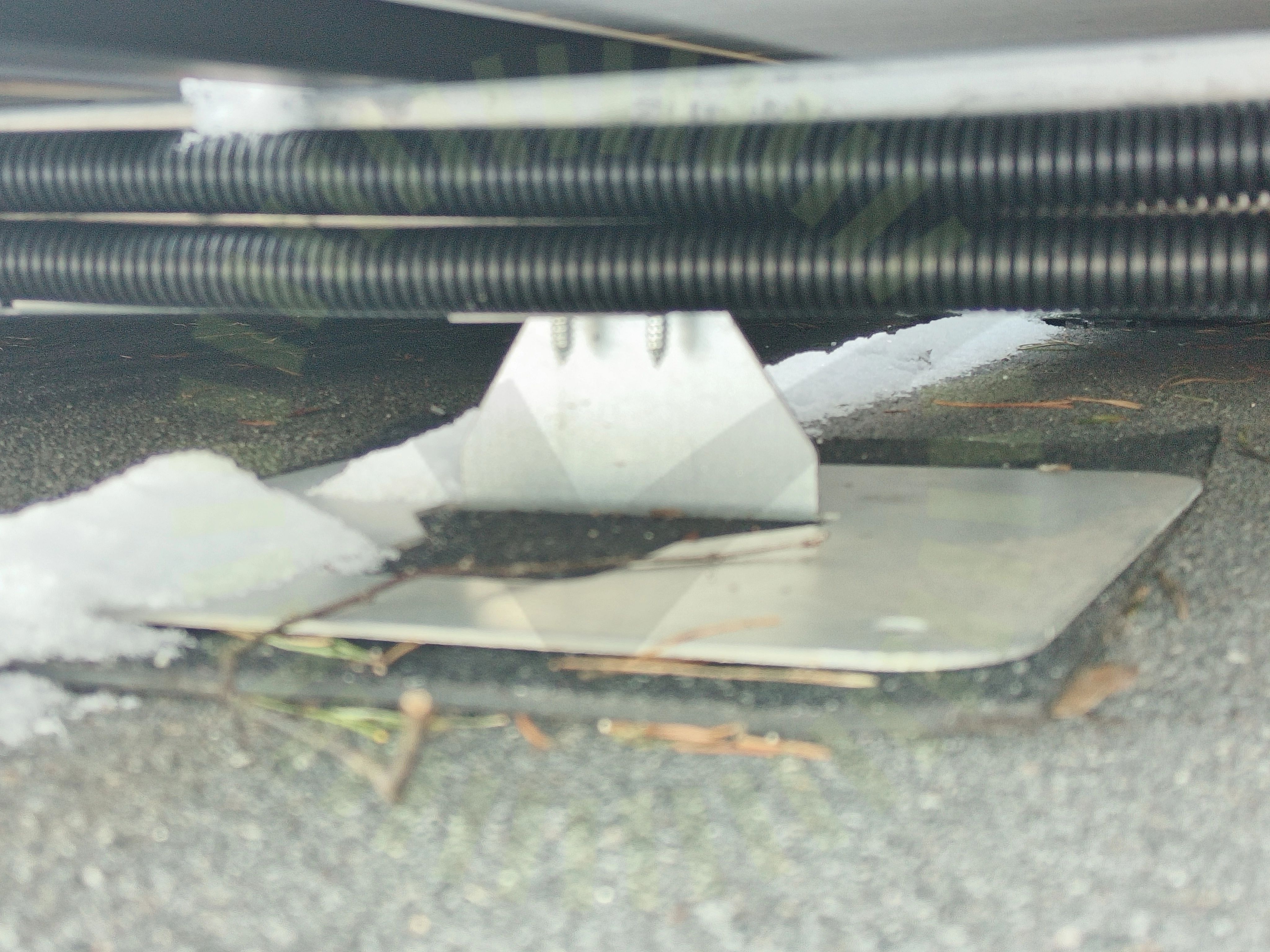

3.3 Stödplattans fastskruvning
Inte godkänd
Stödplattor är inte monterade enligt tillverkarens anvisningar. Skyddsmattan är för liten.
MA5103 Sid 2 (2) | Version 7 - 230914
Godkända kontrollpunkter
20/24
Använd tätskiktsduk
CC infästningar
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Klämmor rätt förläggning
Mittklämmor
Placering
Skador
Skenornas infästning
Skenornas överhäng
Skenors avstånd till varandra
Skenskarvar
Snö- och Vindlastberäkning
Stödplatta
Stödplattans placering
Svetsning av papp
Väderbeständigt material
Ändklämmor skena
Ej tillgängligt vid besiktning
1/24
Infästning i råspont
Undercentral
Godkända kontrollpunkter
6/6
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
36/36
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Max total effekt
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
