Besiktningsrapport

9.1

Installation genom

Solcellen.nu

Datum

31 januari 2023

Ort

Järfälla, Stockholms län

Avstånd mellan takkrokar

Kabeluppfästning

Placering fästen

+ 4

85% godkända15% ej godkända

Om installationen

PanelerJAM60S21-XXX/MR

MontagesystemESDEC Lutande tegeltak

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

TillbehörSäkerhetsbrytare DC

Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

ESDEC Lutande tegeltak

Anmärkningar

5/26

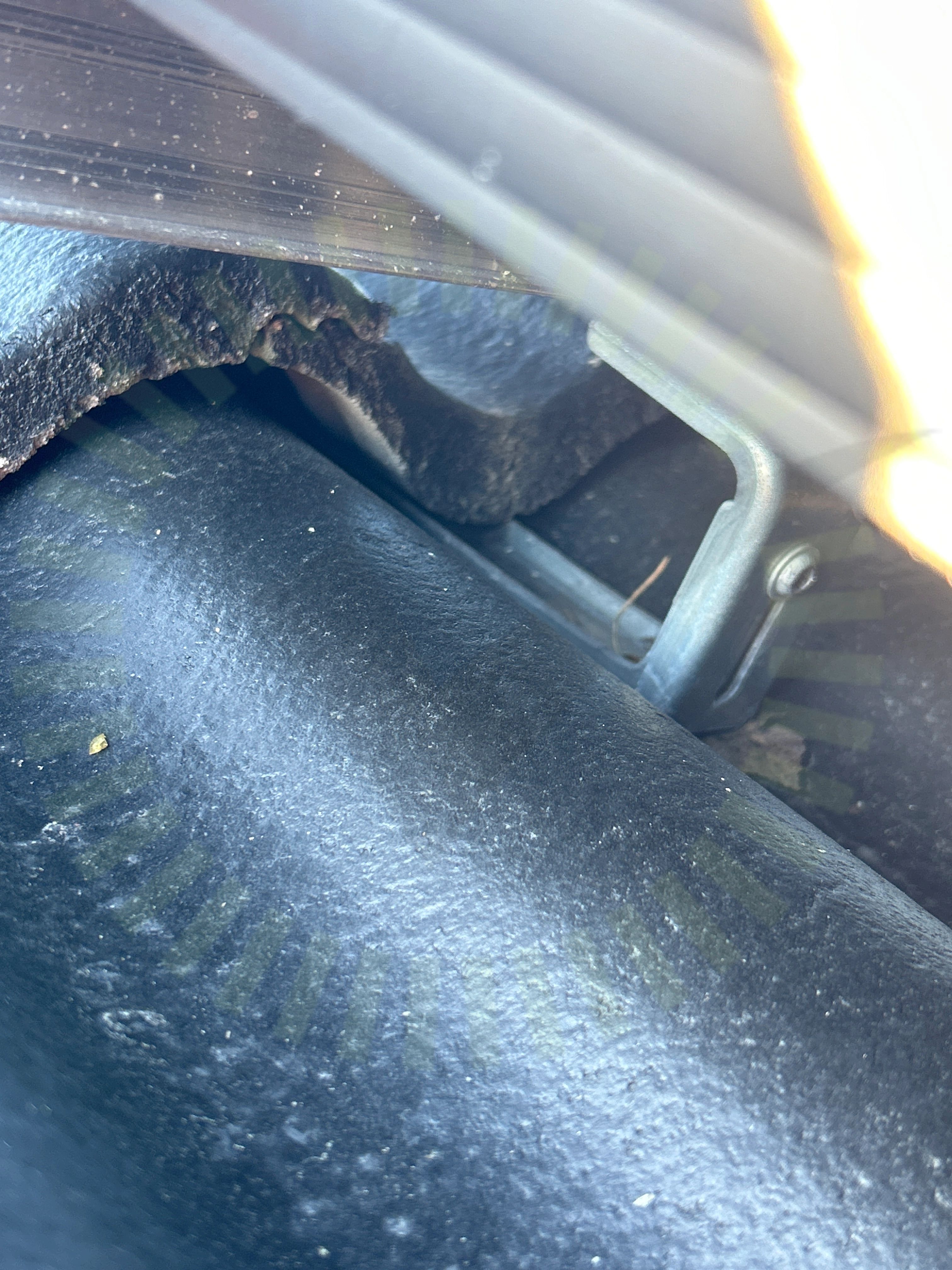

1.1 Anpassade takpannor

Rekommendation

Panna är ej slipad.

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 09

1.2 Avstånd mellan takkrokar

Inte godkänd

Krokarna sitter med för långt avstånd. Uppmätt 70cm.

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 17

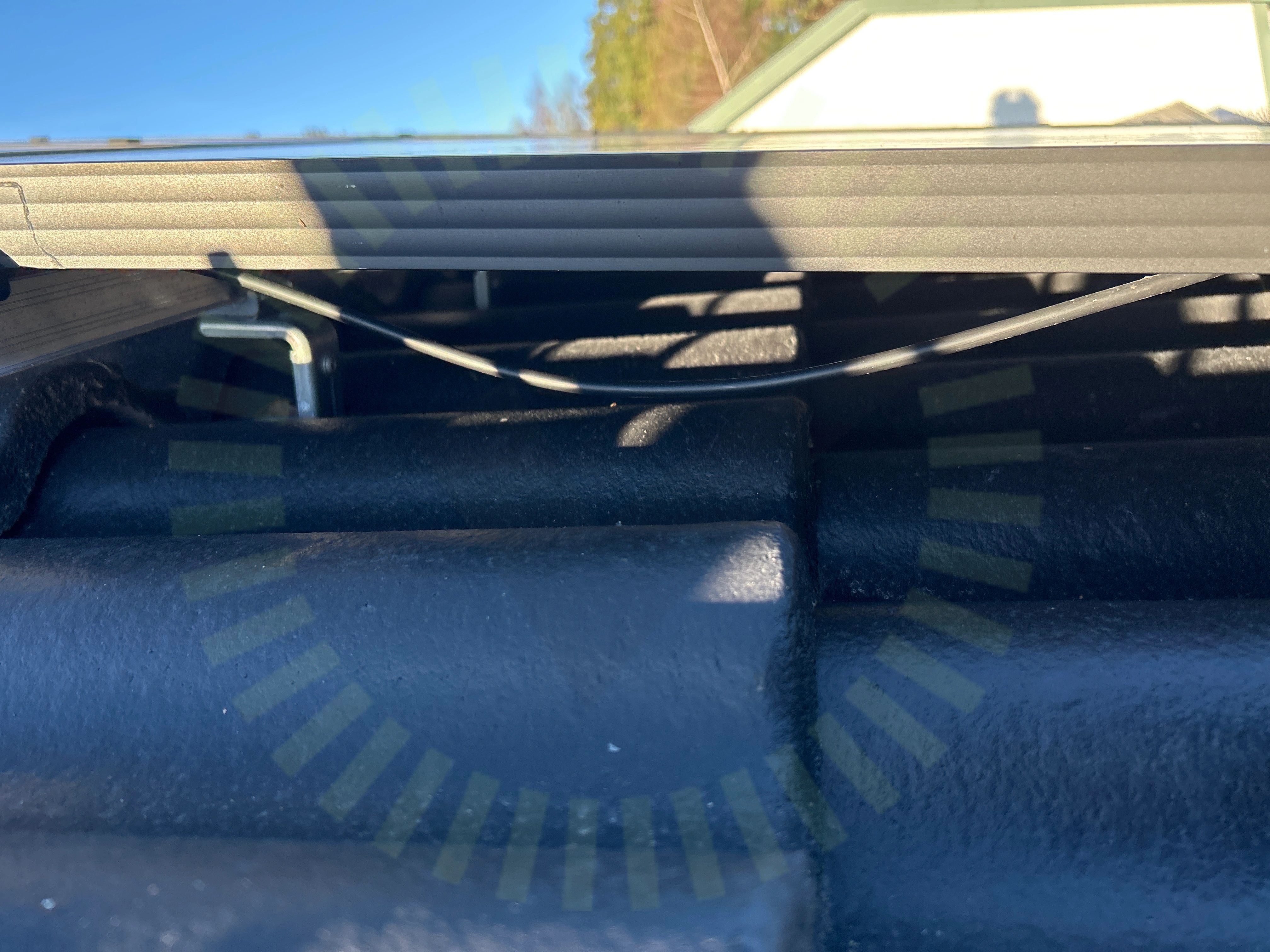

1.3 Kabeluppfästning

Inte godkänd

Kabel saknar tillförlitligt uppfästning.

SS 436 40 00 (712.521.101 och 522.8.4)

1.4 Snö- och Vindlastberäkning

Inte godkänd

Finns men skenavstånd stämmer ej. Endast norr tak bifogat.

Tillverkarens montageanvisningar

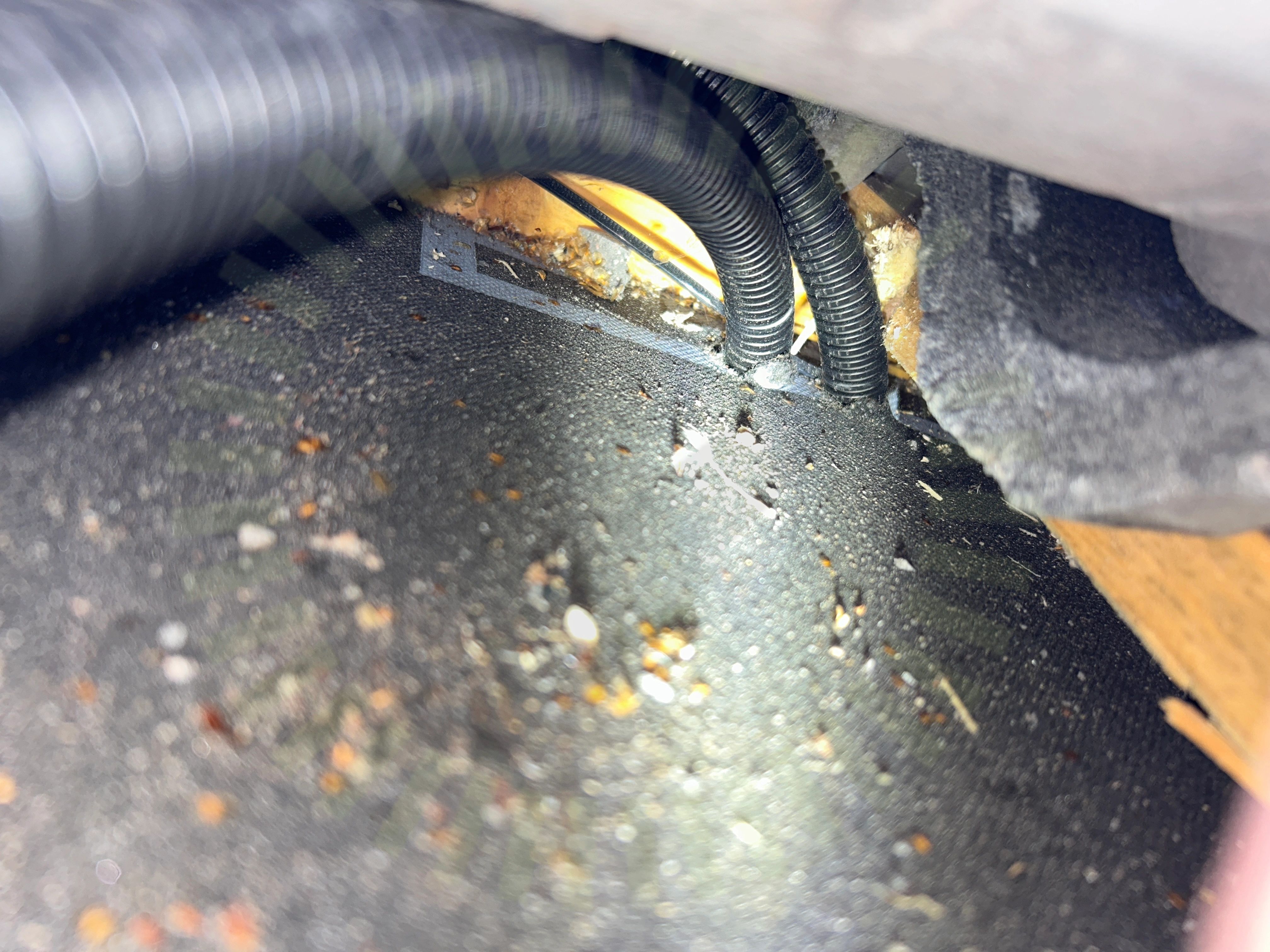

1.5 Takgenomföring

Inte godkänd

Takgenomföring ej åtkomlig förra besiktning. Genomföring är inte tätad.

Godkända kontrollpunkter

21/26

BärläktFrämmande materialInfästning skenaKlämräckvidd för ställbart fästeMittklämmorMontering av takkrokarPanelens ramhöjdPanelstorlekShimsSkadorSkarp kantSkarvning av skenaSkena överhängSkyddSäkerhetsavståndTakkrok infästningTakkrokens orienteringTaklutningVäderbeständigt materialÄndfästenÄndklämmor

JAM60S21-XXX/MR

Anmärkningar

1/15

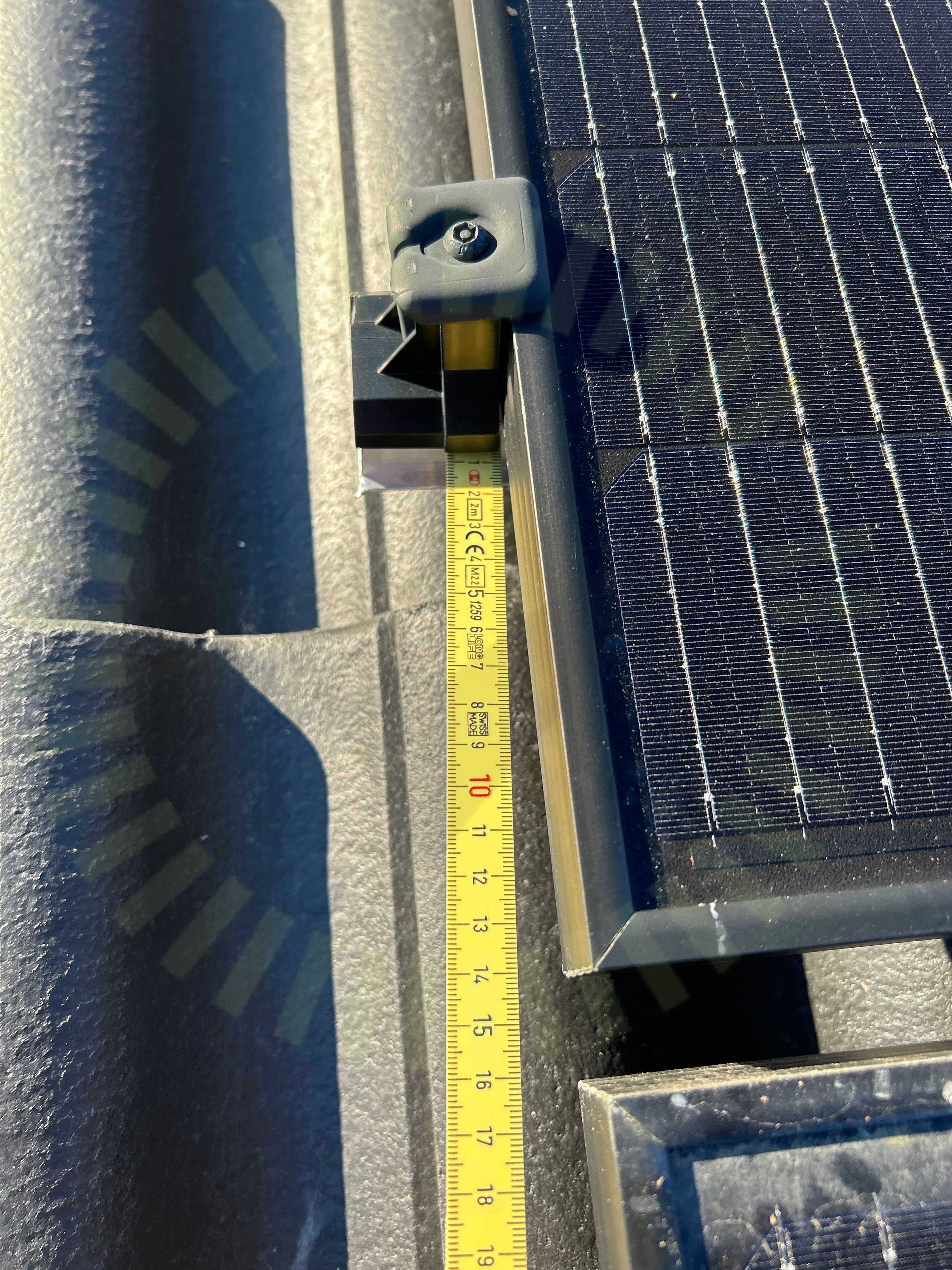

2.1 Placering fästen

Inte godkänd

Klämmorna är inte placerade inom tillverkarens gränser.

Tillverkarens anvisningar

Godkända kontrollpunkter

14/15

Avstånd till ytaDragavlastadeDräneringshålFästenas storlekFörbindelse av kontakterFöremål mot bakstyckeHöjdskillnadKablarnas böjradieKontakter skyddadeMellanrum panelramSkuggaSpänningar i ramSträngförläggningYttre påverkan

SunGrow: SBR(XXX)

Anmärkningar

2/7

3.1 Miljökrav

Rekommendation

utrymmet är inte lämpligt. (Kund har bestämt plats för VR.)

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 13.

3.2 Avstånd

Inte godkänd

Batteriet är inte placerat enligt tillverkarens anvisningar. (Kund har bestämt plats för VR.)

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 14.

Godkända kontrollpunkter

5/7

KommunikationLockPESkadorVinkel

SunGrow: SH5-10RT

Anmärkningar

7/26

4.1 Avståndskrav

Inte godkänd

Växelriktarens placering följer inte tillverkarens anvisningar. (Kund har bestämt plats för VR.)

SH5.0_6.0_8.0_10RT-UEN-Ver19-202210, Sida 34.

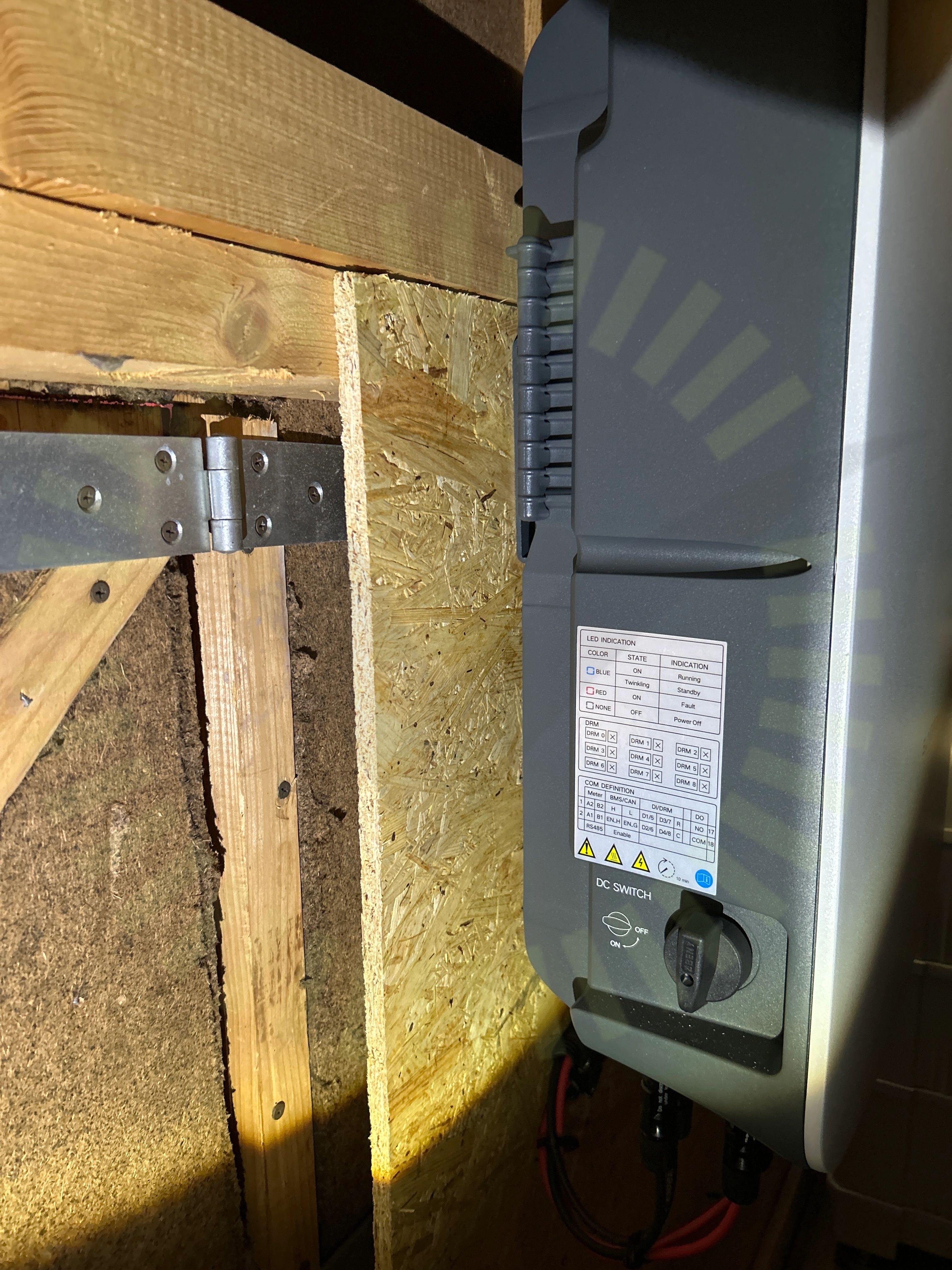

4.2 Bakomliggande material

Inte godkänd

Växelriktaren sitter monterad på brännbart material.

SH5.0_6.0_8.0_10RT-UEN-Ver19-202210, Sida 33.

4.3 Informering av solceller

Inte godkänd

Märkning saknas vid anslutningspunkten.

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

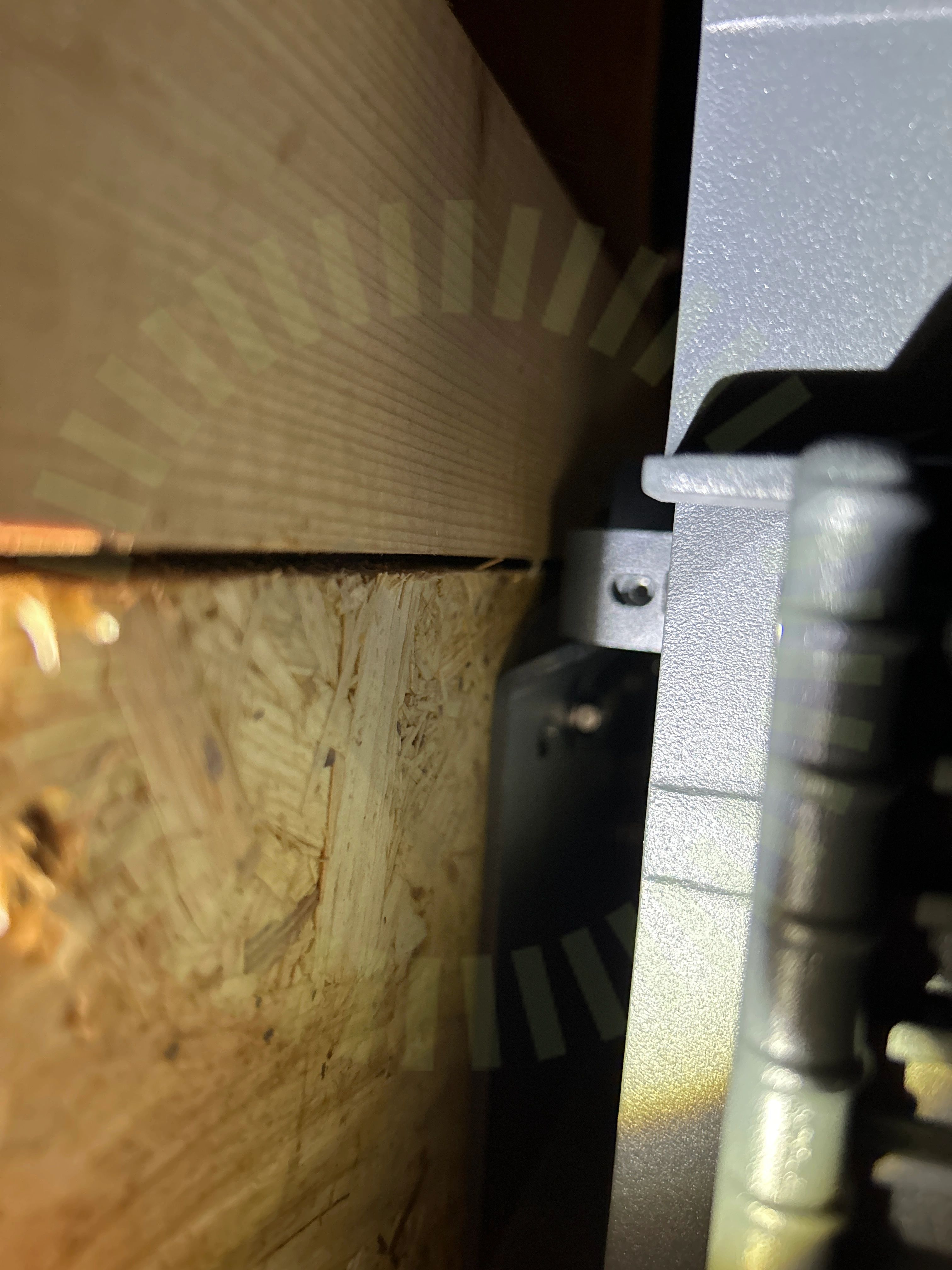

4.4 Infästning av växelriktare

Inte godkänd

Växelriktaren är inte fastskruvad i väggfästet.

SH5.0_6.0_8.0_10RT-UEN-Ver19-202210, Sida 37.

4.5 Tillförlitligt fäst

Inte godkänd

Märkning saknas.

4.6 Varning för backspänning

Inte godkänd

Märkning saknas vid anslutningspunkten.

SS 436 40 00 (134.1.7) / ELSÄK-FS 2022:1 - 3 kap. § 6

4.7 Varning för likspänning

Inte godkänd

Märkning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

18/26

AC BöjradieAC FörläggningAC kabel skarp kantAC Skador på kabelAnslutningDC FörläggningDC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFörskruvningar och anslutningarJordning av chassiKabelLedare fastspändaMiljökravMärkningSäkringVinkelVäxelriktarens kontakter

Ej tillgängligt vid besiktning

1/26

DC Genomföringar

Säkerhetsbrytare DC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
