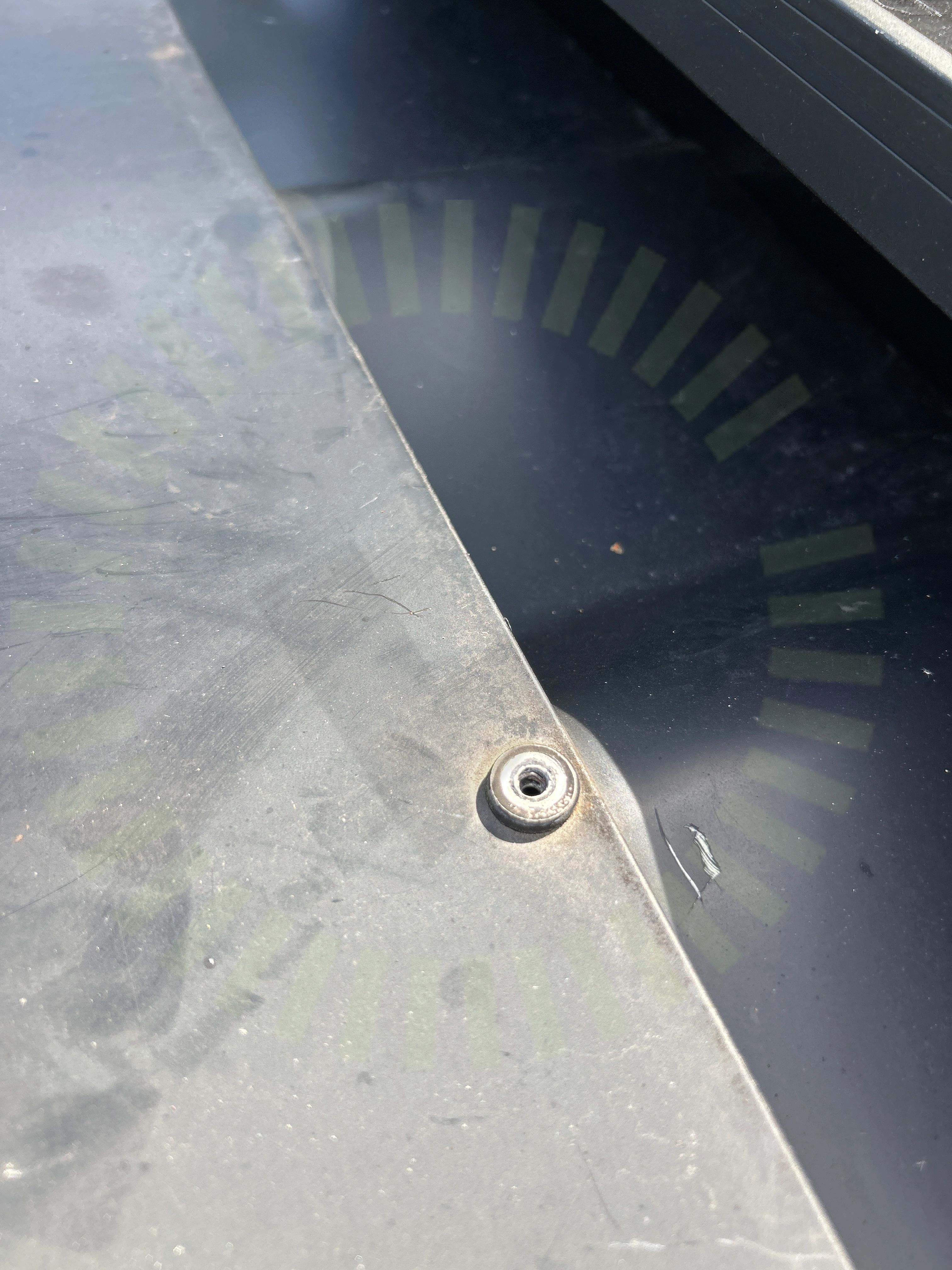

1.1 Plåtskruvar
RekommendationVissa skruvar har dålig kontakt med plåten och något skruvhål saknar skruv. Det går ej att fastställa vid besiktning när detta har skett.
Besiktningsrapport
9.2
Installation genom
Solcella Värmdö
Datum
11 augusti 2025
Ort
Åkersberga, Stockholms län
93% godkända7% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10RT-B54HBB
OptimerareTigo TS4-A-O
MontagesystemWeland Stål: Plåttak Långskena
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörSigenergy: Gateway HomePro TP
TillbehörSäkerhetsbrytare AC
Installerad av Solcella Värmdö som har ett högt snittbetyg på 9.4 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/51.2 Mjukvara optimerare
Inte godkändDen fysiska layouten för optimerarna har inte konfigurerats i Tigos mjukvara i enlighet med den faktiska installationen.
Godkända kontrollpunkter
3/5AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
5/5KåporPlacering bärighetSammansättning av komponenterSkadorTillgång till batteriet
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1: DMEGC: DM(XXX)M10RT-B54HBB
Anmärkningar
1/19
4.1 Kontaktdon
Inte godkändKontaktdon bristfälligt uppfäst.
Stäubli MA711 sid 4
Godkända kontrollpunkter
18/19Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1: Tigo TS4-A-O
Godkända kontrollpunkter
8/8CCA placeringDC KontakterFastsäkring av produktInfästningKabelbunden kommunikationKabeluppfästningSkadaTrådlös kommunikation
Tak 1: Weland Stål: Plåttak Långskena
Anmärkningar
3/16
6.1 Föremål mellan skena och panelram
Inte godkändPanelram ligger ovanpå klämmans bottendel.
6.2 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)

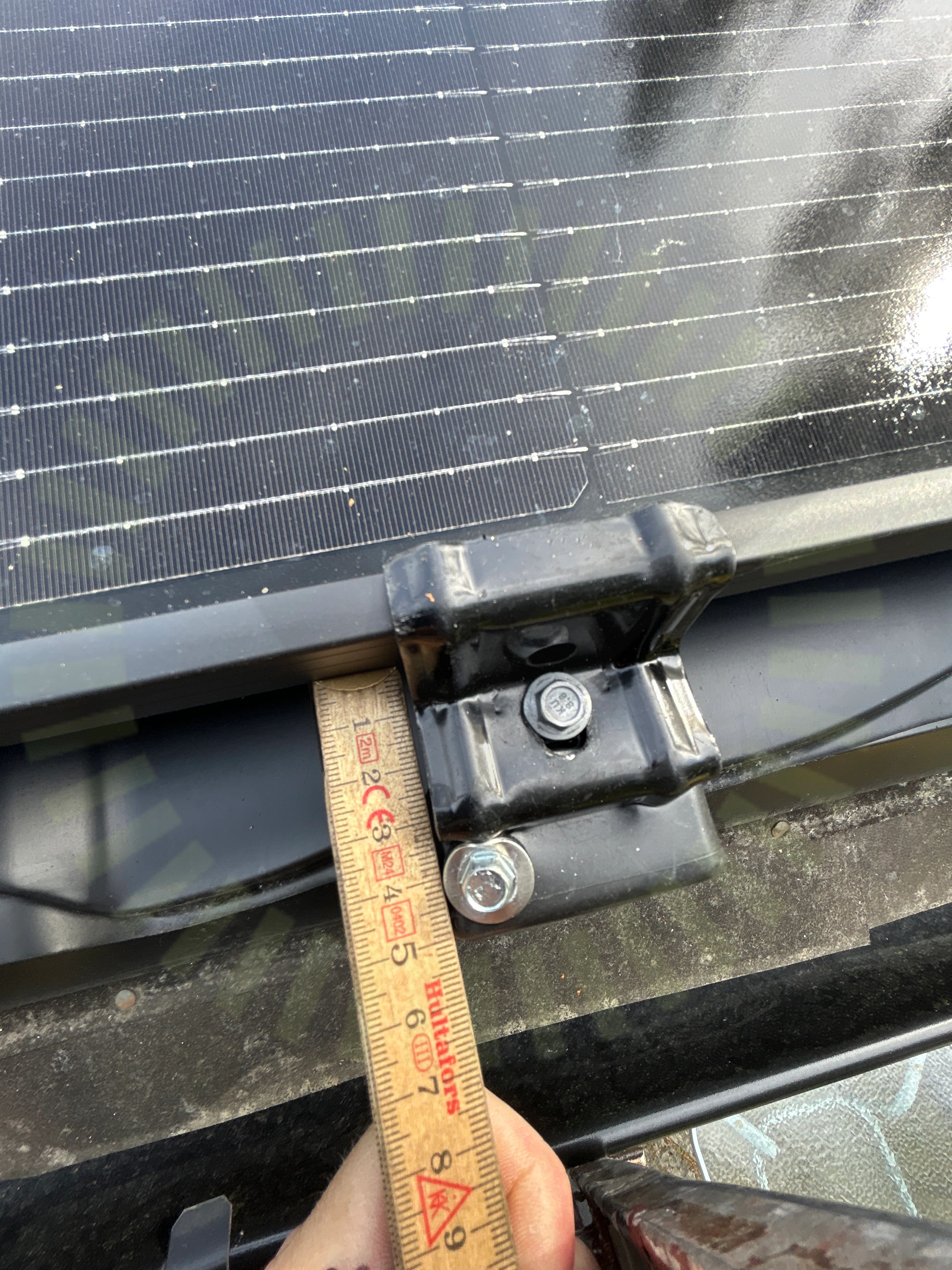

6.3 Ändklämmor skena
Inte godkändSkenans utstick uppfyller inte tillverkarens krav.
MA5111 Sid 1 (1) | Version 5 - 231109
Godkända kontrollpunkter
13/16DC kabel förläggningFrämmande materialKabeldragning mellan takytorKlämmor rätt förläggningMittklämmorPlaceringPotentialutjämningsledareSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningVäderbeständigt material
Tillbehör
Anmärkningar
1/107.1 Väderskydd
Inte godkändBoxen är inte placerad för väderskydd enligt tillverkarens anvisningar.
Sigen Gateway HomePro TP Installation Guide Version: Draft A Release date: 2025-01-22, Sida 5
Godkända kontrollpunkter
9/10Anslutning back-upAnslutning till GridAnslutning till växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialFastsäkring av produktJordspettPlacering
Varselmärkning
Anmärkningar
1/4
8.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/4Informering av solcellerMissvisande varselmärkningVarning för backspänning
Växelriktare
Anmärkningar
2/35
9.1 Enkelisolerade ledare
Inte godkändEnkelisolerade ledare ligger öppet utanför kapsling.
SS 436 40 00 (412.2.2.1)
9.2 Säkringsdimension
Inte godkändSäkringar ej korrekt dimensionerade för valt kablage.
Godkända kontrollpunkter
33/35AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabelareaKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
