Besiktningsrapport

7.1
x

Installation genom

Brilliant Solar Sverige AB

Datum

14 maj 2025

Ort

Mörbylånga, Kalmar län
DC kabel förläggning
DC kabel förläggning
Kabeluppfästning
Kabeluppfästning
Stress på kontakter
Stress på kontakter

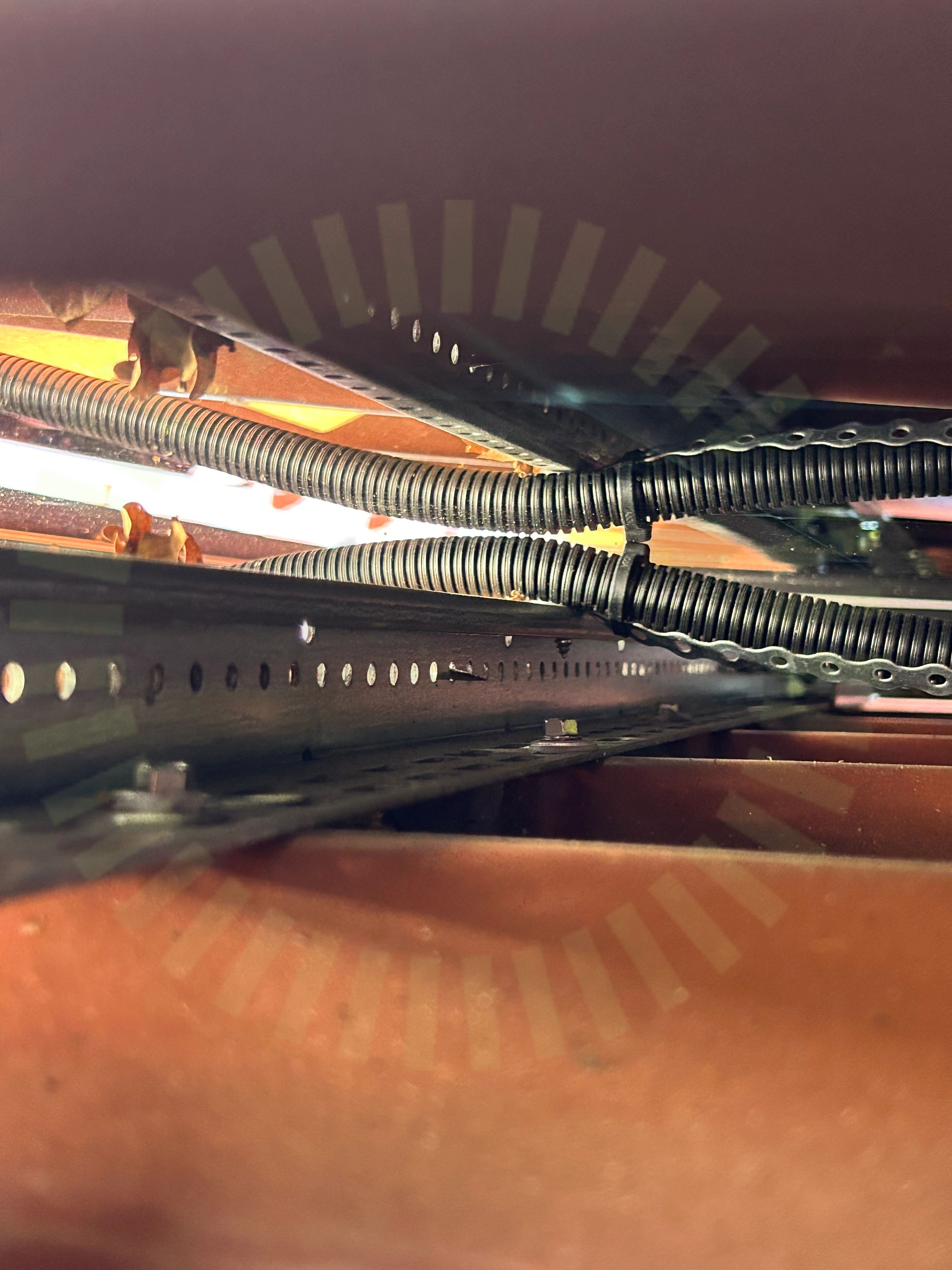

+ 13
+ 13
79% godkända21% ej godkända

Om installationen

PanelerJa Solar: JAM54D41/LB
MontagesystemNordmount: Plåttak
VäxelriktareSunGrow: SG5-12RT
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
Brilliant Solar Sverige AB

Installerad av Brilliant Solar Sverige AB som har ett lågt snittbetyg på 7.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (7)Tak 1, Ja Solar: JAM54D41/LB (14)Tak 1, Nordmount: Plåttak (18)Undercentral (6)Varselmärkning (4)Växelriktare (35)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Ja Solar: JAM54D41/LB

Anmärkningar

4/14
Föremål mot bakstycke

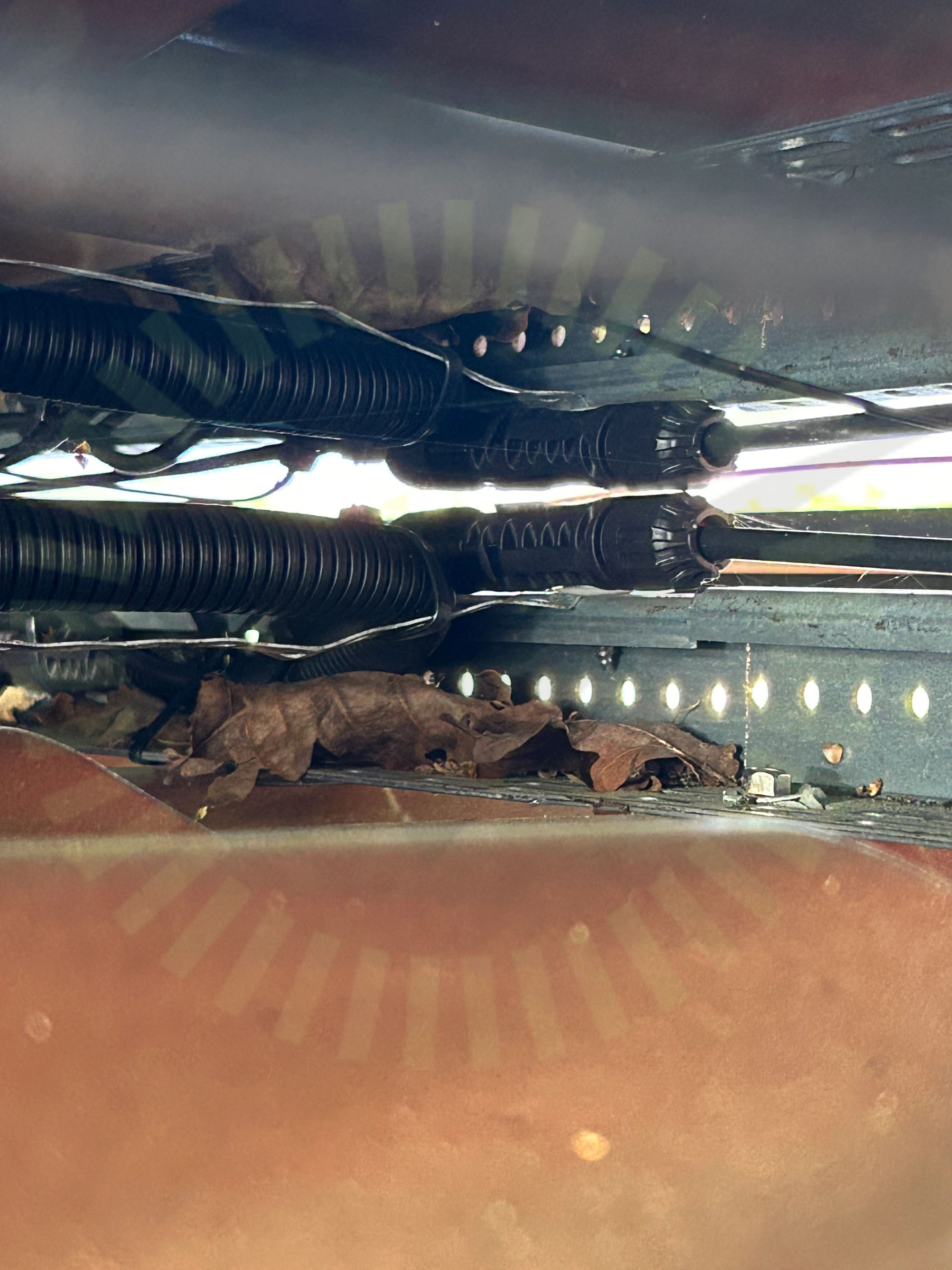

3.1 Föremål mot bakstycke

Inte godkänd

Kontakter trycker mot panelens undersida. Förekommer även att flexslang trycker mot panelens undersida.

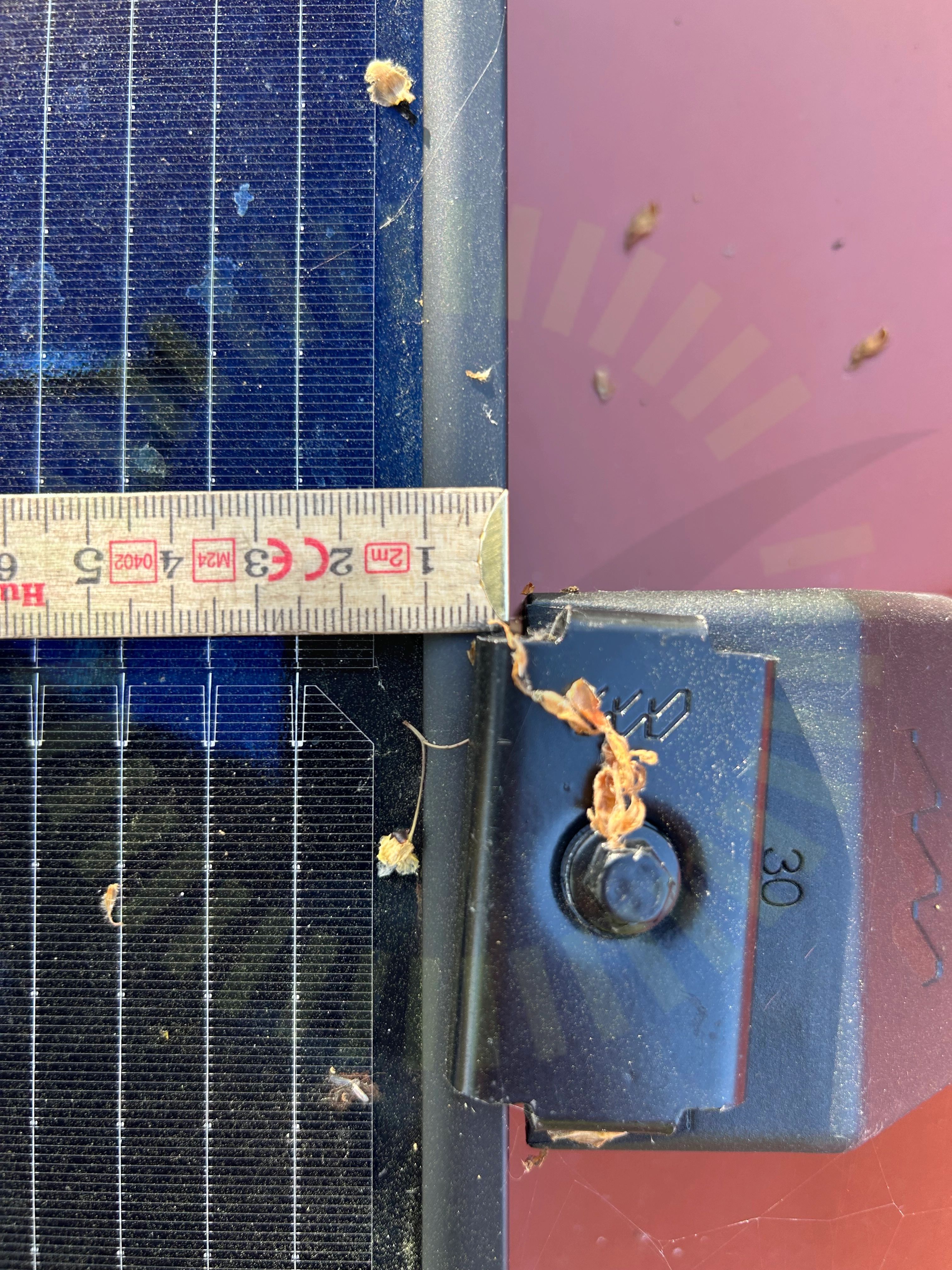

Klämmornas överlappning

3.2 Klämmornas överlappning

Inte godkänd

Klämma är vriden och överlappar inte korrekt med ramen.

Kopplingslåda böjradie

3.3 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)
Stress på kontakter

3.4 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

10/14
Avstånd till havDräneringshålFörbindelse av kontakterKlämmornas placeringKontaktdonPanelkablagets böjradieSkador på panelSkuggaSpänningar i ramSträngförläggning

Tak 1, Nordmount: Plåttak

Anmärkningar

6/18
DC kabel förläggning

4.1 DC kabel förläggning

Inte godkänd

Kablage är ej tillförlitligt uppfäst. Ligger löst under vindplåt.

Kabeldragning mellan takytor

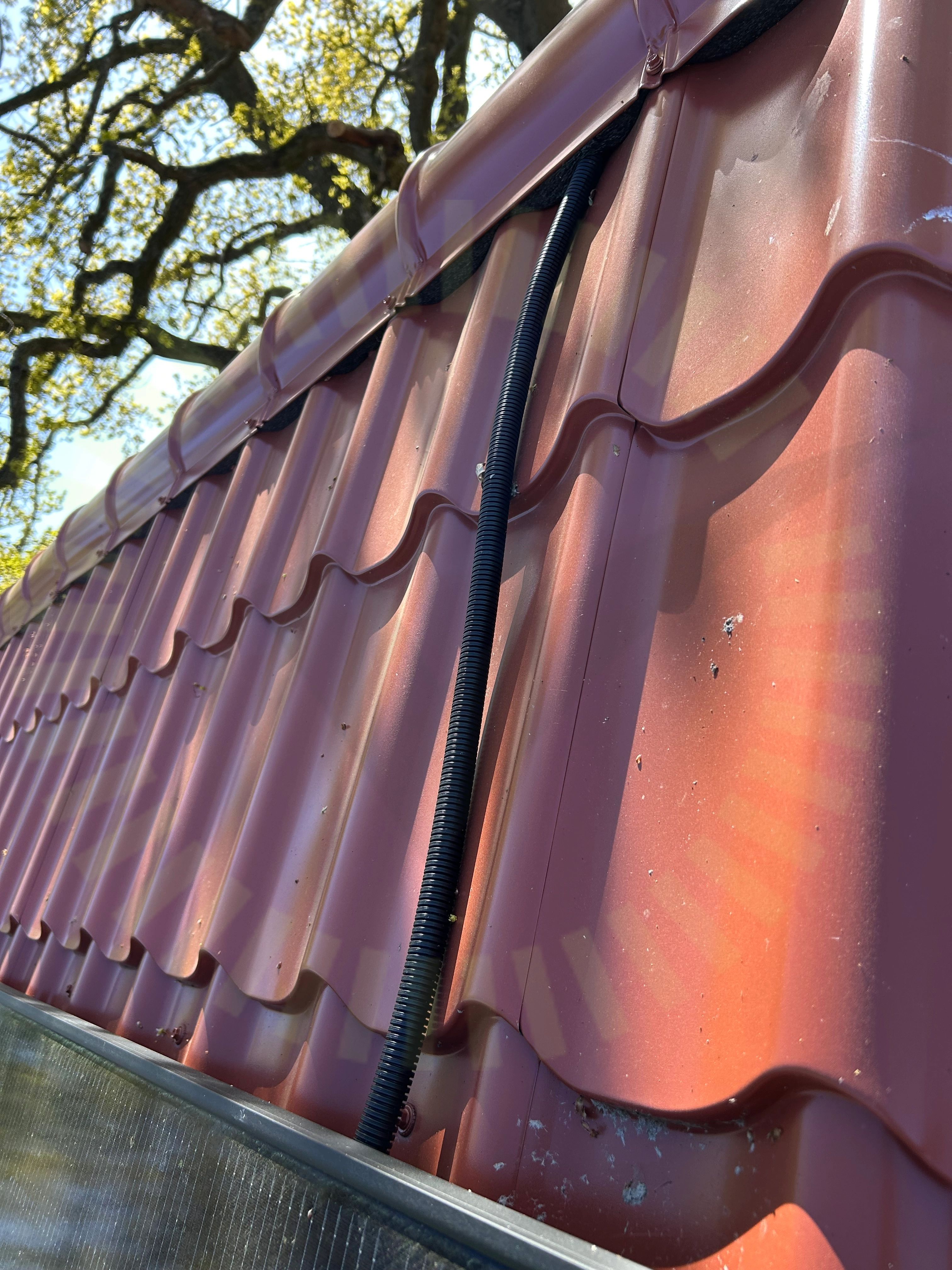

4.2 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan panelfält är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)

4.3 CC mått Infästning

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Nordmount: Plåttak - monteringsanvisning, Version 1.7, 2025-01-23, sida 2
Kabeluppfästning

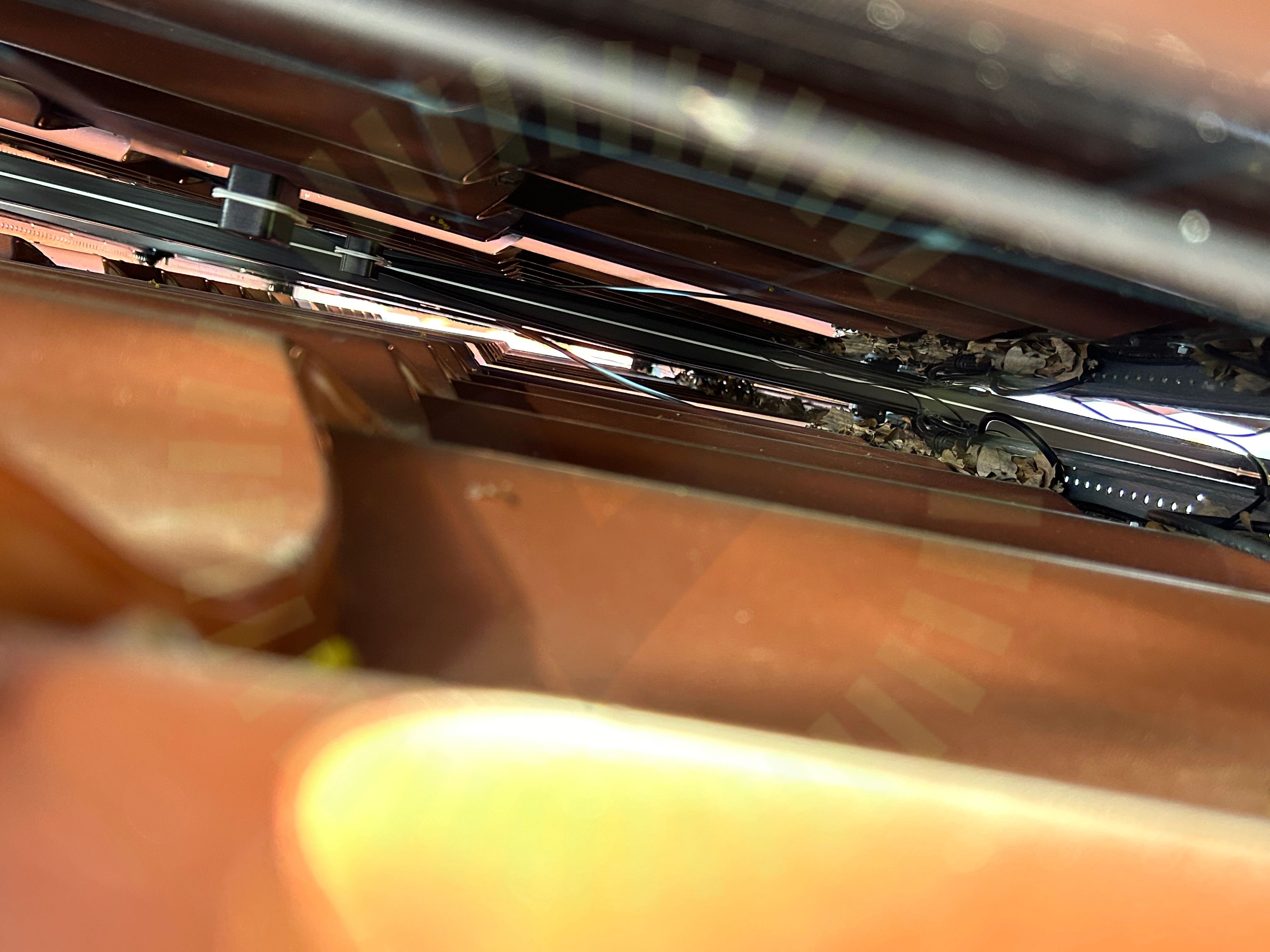

4.4 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)
Skenornas infästning

4.5 Skenornas infästning

Inte godkänd

För få antal plåtskruv har använts.

Nordmount: Plåttak - monteringsanvisning, Version 1.7, 2025-01-23, sida 2

4.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

12/18
Främmande materialFöremål mellan skena och panelramKlämmans placering i skenaKlämmornas överlappningKrav på takMittklämmorSkadorSkenans utstick för klämmaSkenornas överhängSäkerhetsavståndVäderbeständigt materialÄndklämmor

Undercentral

Anmärkningar

2/6
PEN-ledare

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)
Skydd mot beröring

5.2 Skydd mot beröring

Inte godkänd

Beröringsskydd är inte uppfyllt. Täcklock saknas.

SS 436 40 00 (412.2.2)

Godkända kontrollpunkter

4/6
InfästningIP-KlassningKabelinföringarPlacering

Varselmärkning

Anmärkningar

3/4

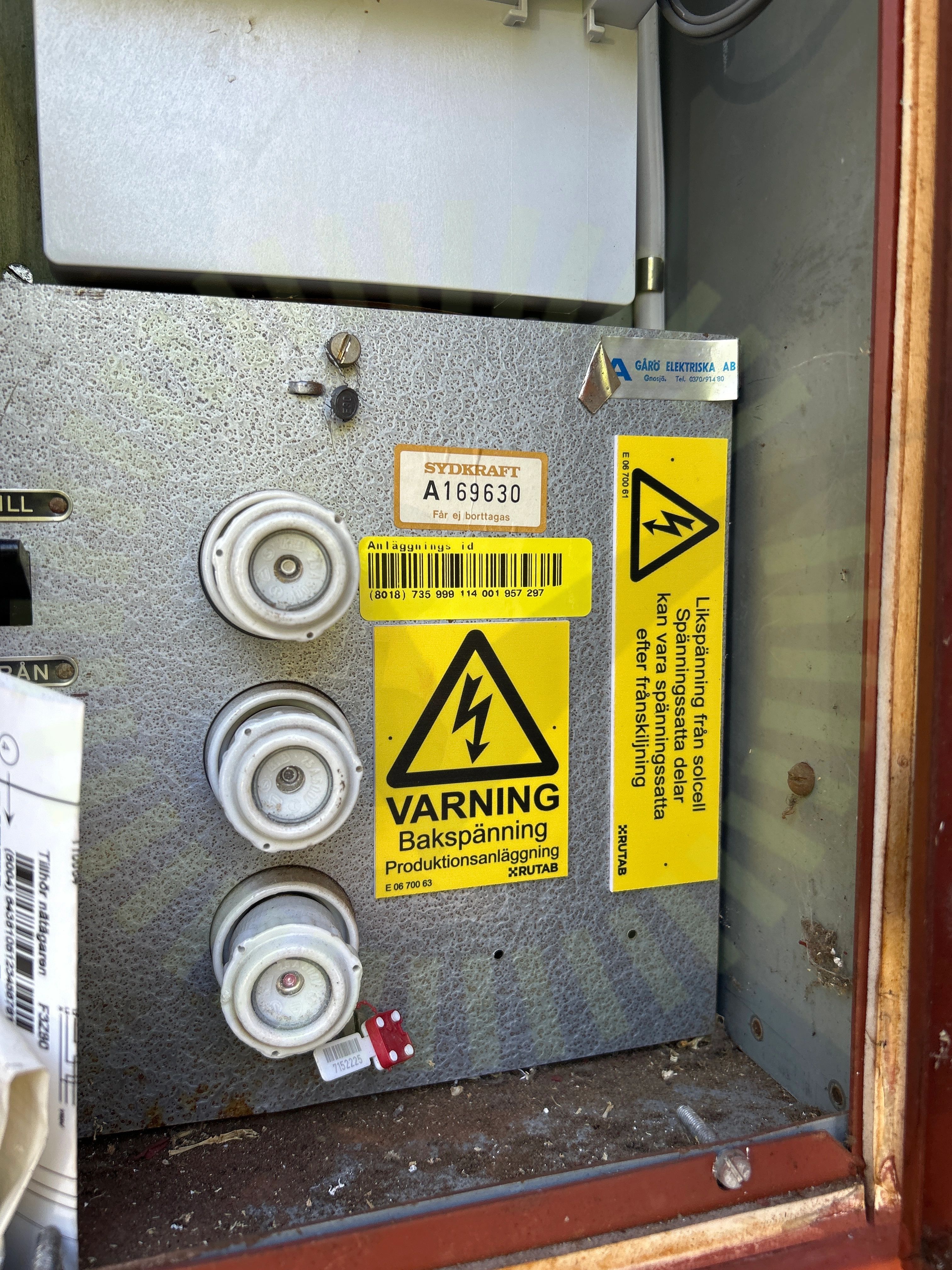

Missvisande varselmärkning

6.1 Missvisande varselmärkning

Inte godkänd

Missvisande varselmärkning. Likspänning förekommer inte på markerad plats.

Varning för backspänning

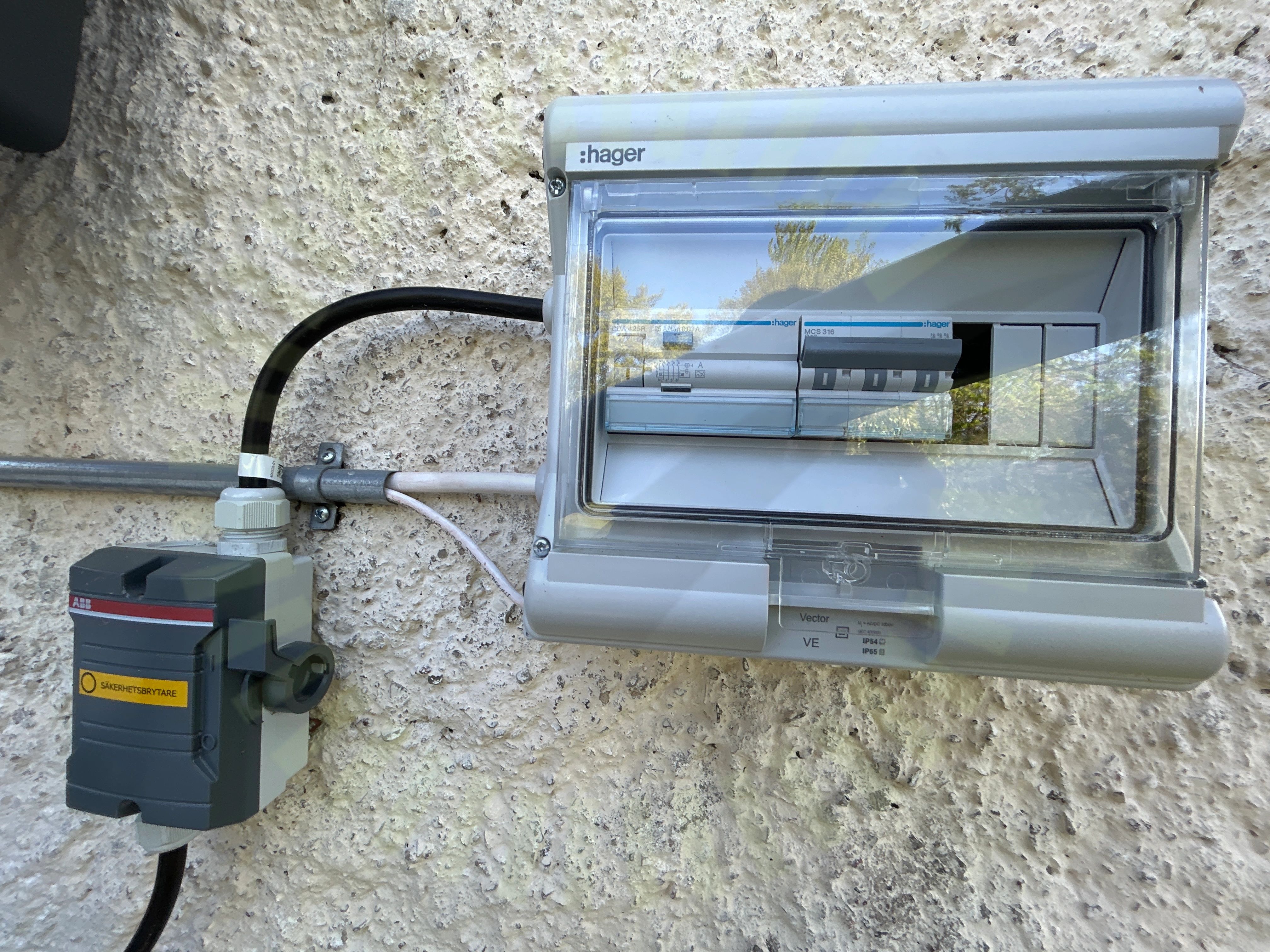

6.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42
Varning för likspänning

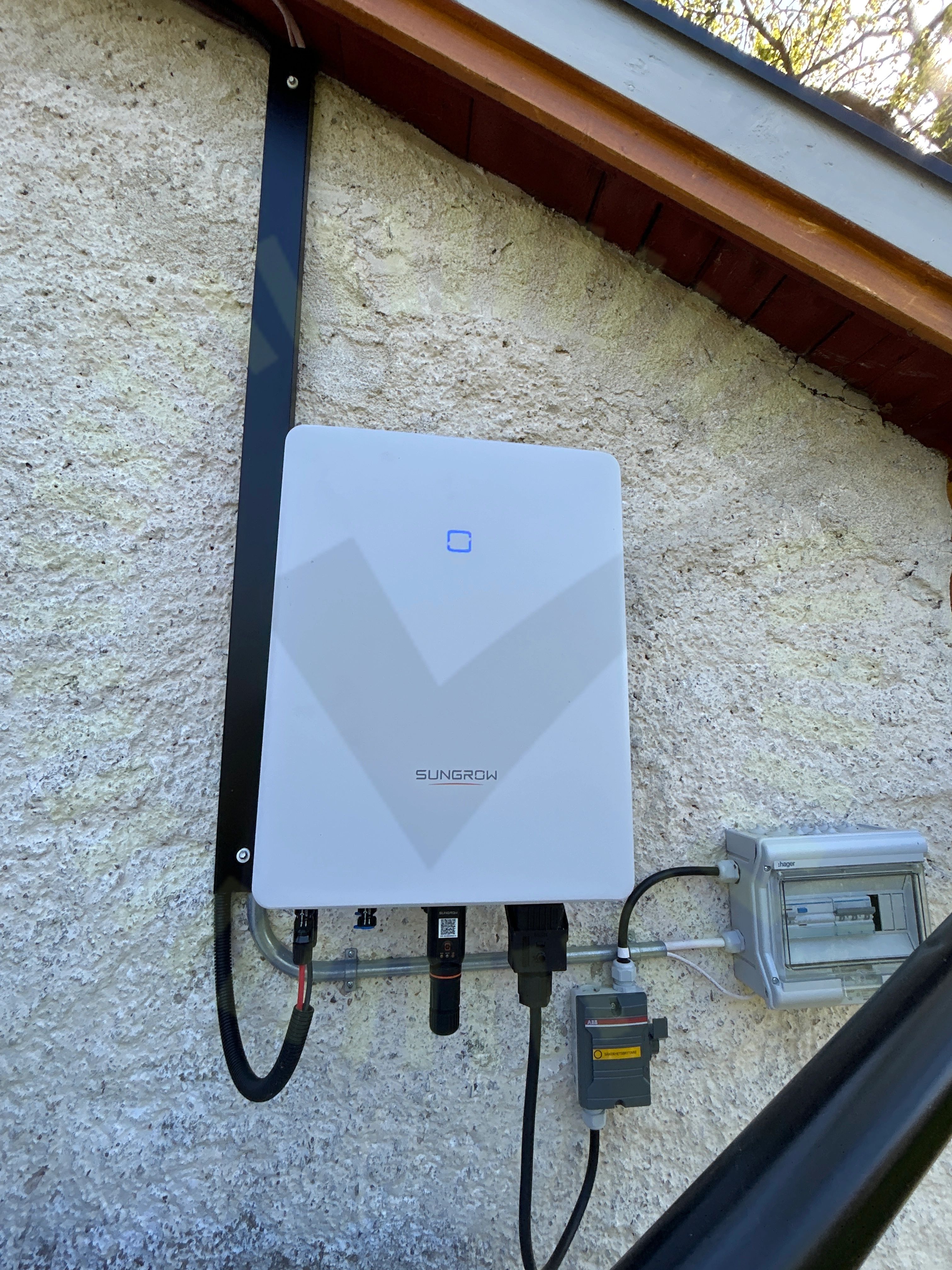

6.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

1/4
Informering av solceller

Växelriktare

Anmärkningar

4/35
DC Kablage förläggning

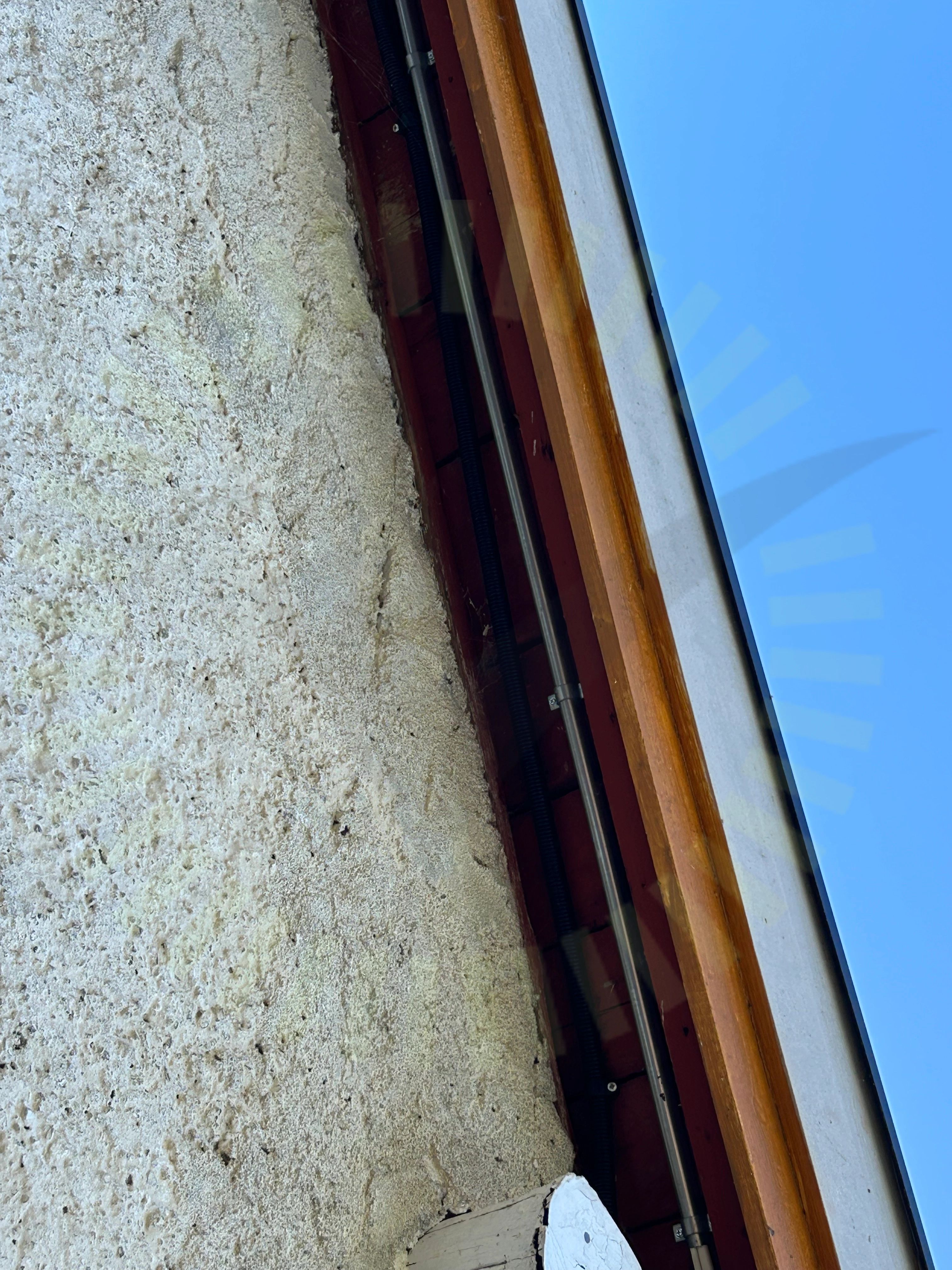

7.1 DC Kablage förläggning

Inte godkänd

Kablaget är inte uppfäst så det har tillräckligt stöd.

DC Kontakter

7.2 DC Kontakter

Inte godkänd

DC kontakt är inte korrekt monterad. Förskruvningen får inte bottnas.

Stäubli MA231. Sida 10.
Jordfelsbrytare

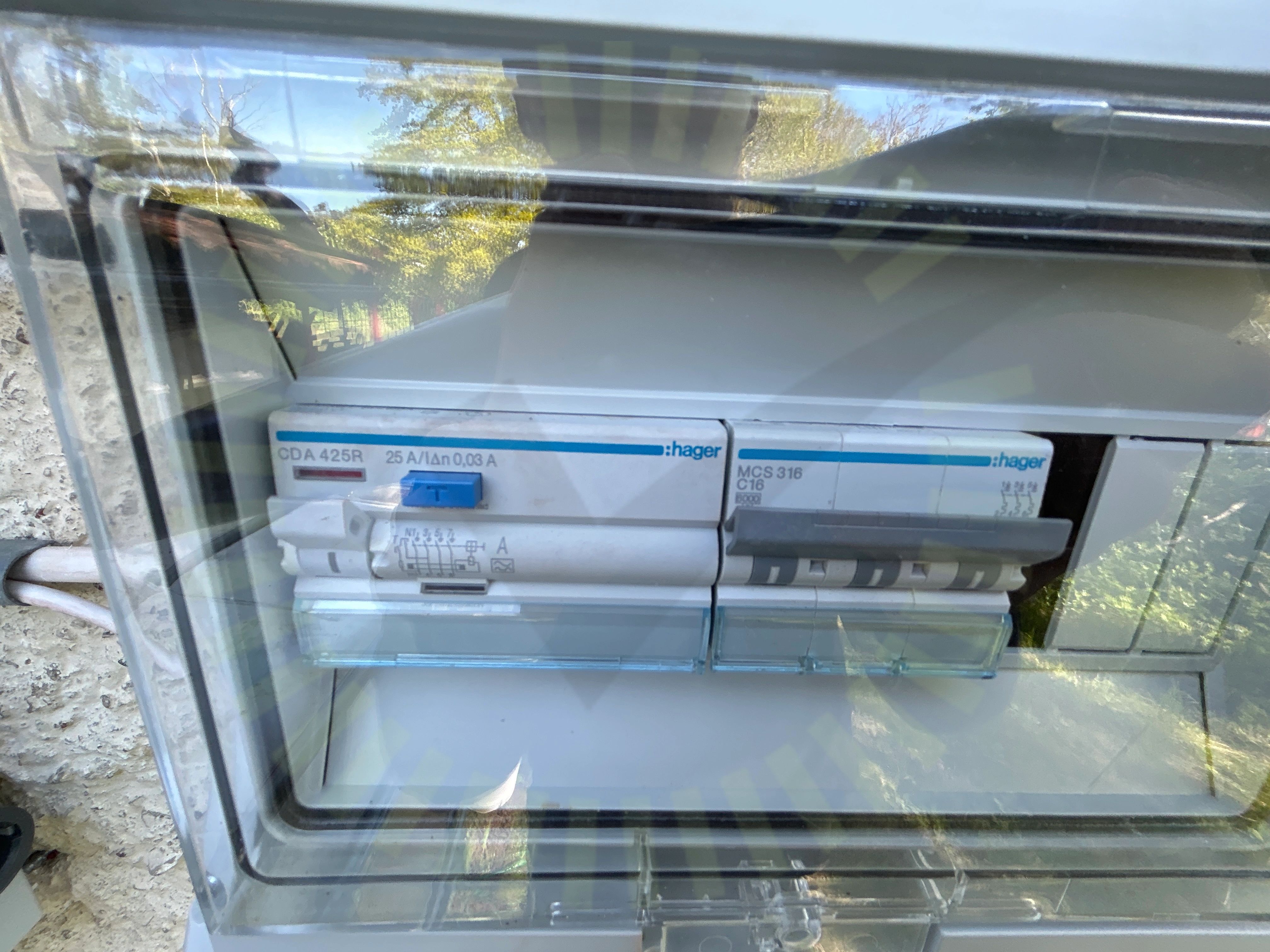

7.3 Jordfelsbrytare

Rekommendation

Jordfelsbrytaren bryter inte på rekommenderad mA.

SG3.0-20RT-UEN-Ver18-202212, Sida 34

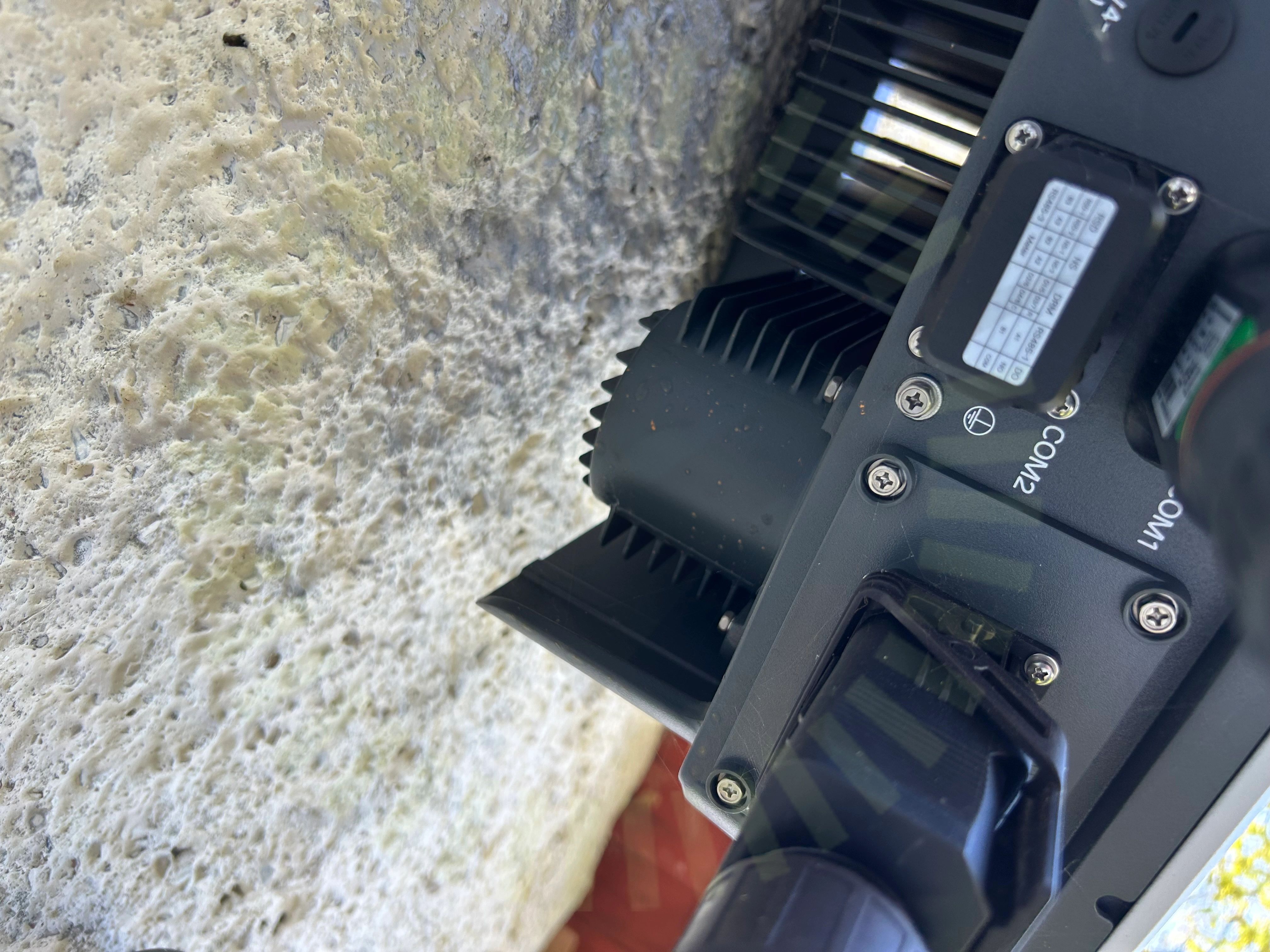

Jordning av chassi

7.4 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

Godkända kontrollpunkter

27/35
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC Max StrömEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

4/35
DC Max SpänningDC Min SpänningDubbel matningSträngdesign
