Besiktningsrapport

6.9

Installation genom

SolarOn Energy AB

Datum

27 oktober 2023

Ort

Tyresö, Stockholms län

Fästens placering

Stress på kontakter

Skenans utstick för klämma

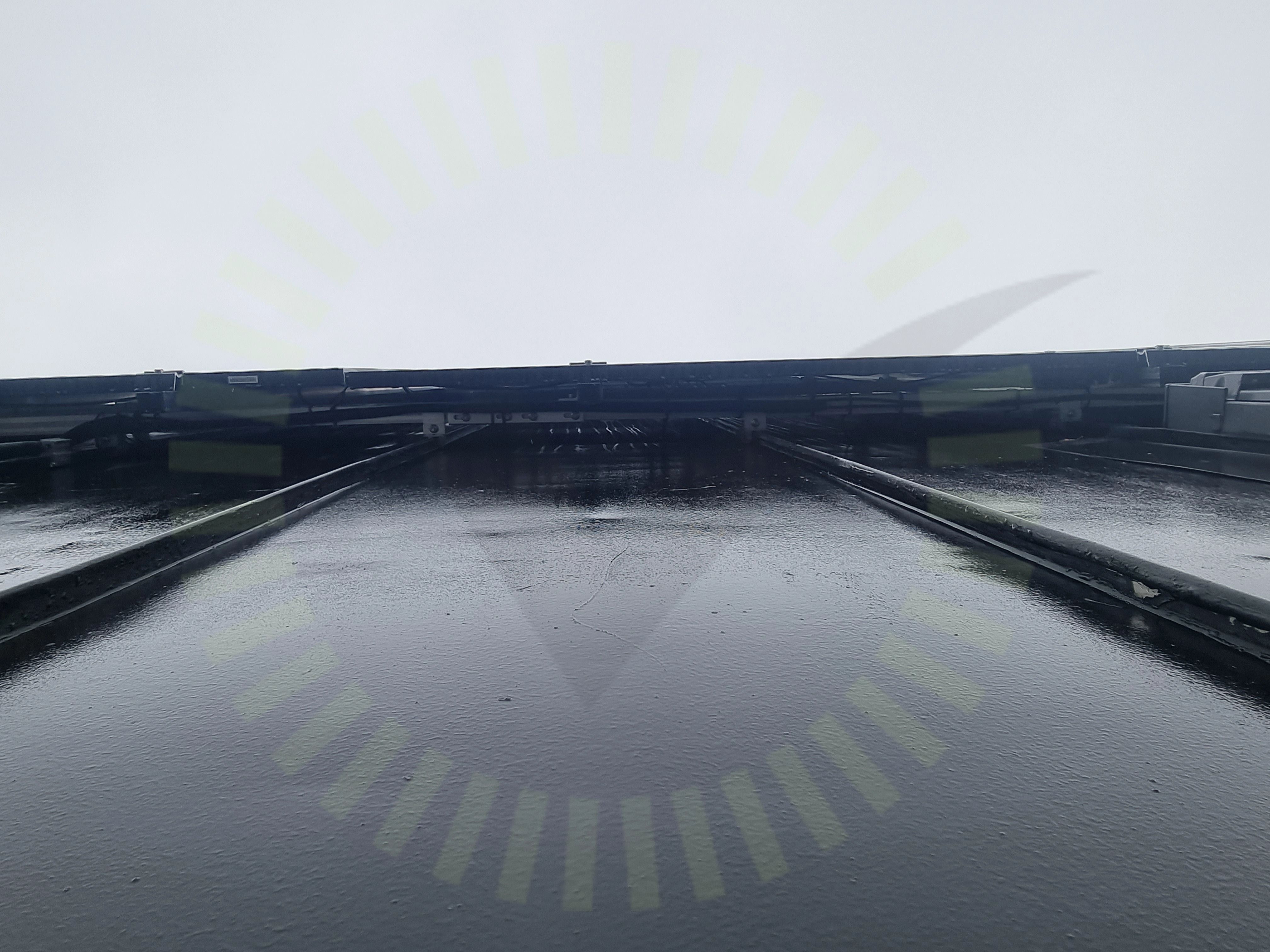

+ 18

70% godkända30% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-54HBB/-V

MontagesystemK2: Standing Seam Clamps: Single Rail

VäxelriktareGroWatt: MOD 3-10KTL3-XH

BatteriGrowatt ARK XH Battery System

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

TillbehörSmartmätare: CHINT DTSU666

Installerad av SolarOn Energy AB som har ett lågt snittbetyg på 6.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

3/3

1.1 Avtal

Inte godkänd

Installationen är inte levererad enligt avtal. En annan växelriktare, batteri och panel är levererad

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt. Två strängar i tre väderstreck och olika taklutning, förmodligen felprojekterat

Batteri

Anmärkningar

3/7

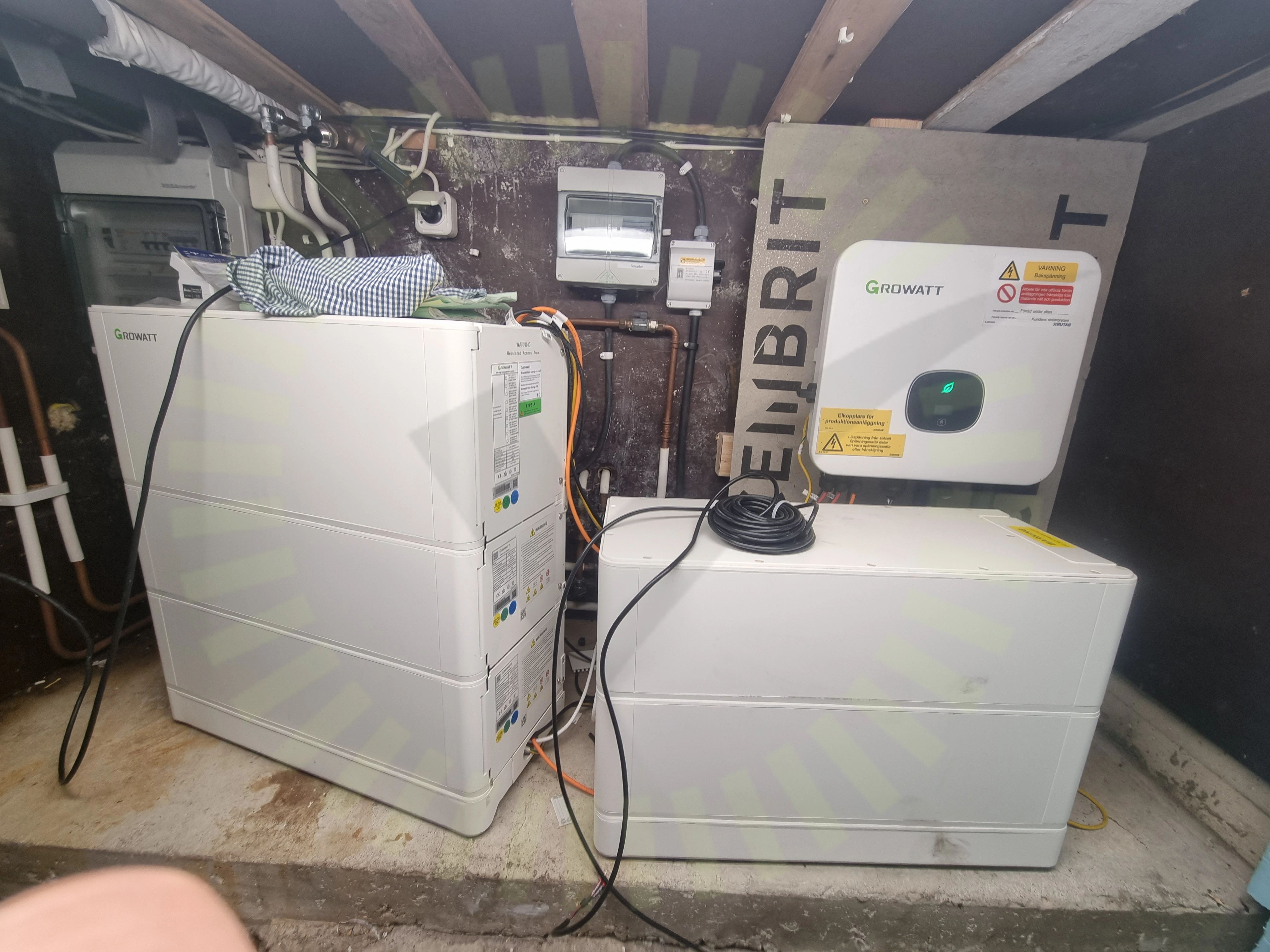

2.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

ARK 5.12~25.6XH-A1 Installation Manual, Sida 2.

2.2 Fastsäkring av produkt

Inte godkänd

Batteriet är inte fastsäkrat ordentligt. Batterier står löst på ojämt underlag, dem sitter inte fast i något och går att vicka fram och tillbaka

ARK 5.12~25.6XH-A1 Installation Manual, Sida 3.

2.3 PE

Inte godkänd

Batteriet är inte jordad. Jordkabel går till vöxelriktarens chassi men går ingen kabel därifrån till jordpunkt

ARK 5.12~25.6XH-A1 Installation Manual, Sida 5.

Godkända kontrollpunkter

4/7

KommunikationKontakterOmgivningstemperaturVäderskydd

Säkerhetsbrytare AC

Anmärkningar

1/7

3.1 Kabelinföringar

Inte godkänd

Förskruvning håller inte om kablage. Går att röra in och ut.

Godkända kontrollpunkter

6/7

Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

4/15

4.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 11

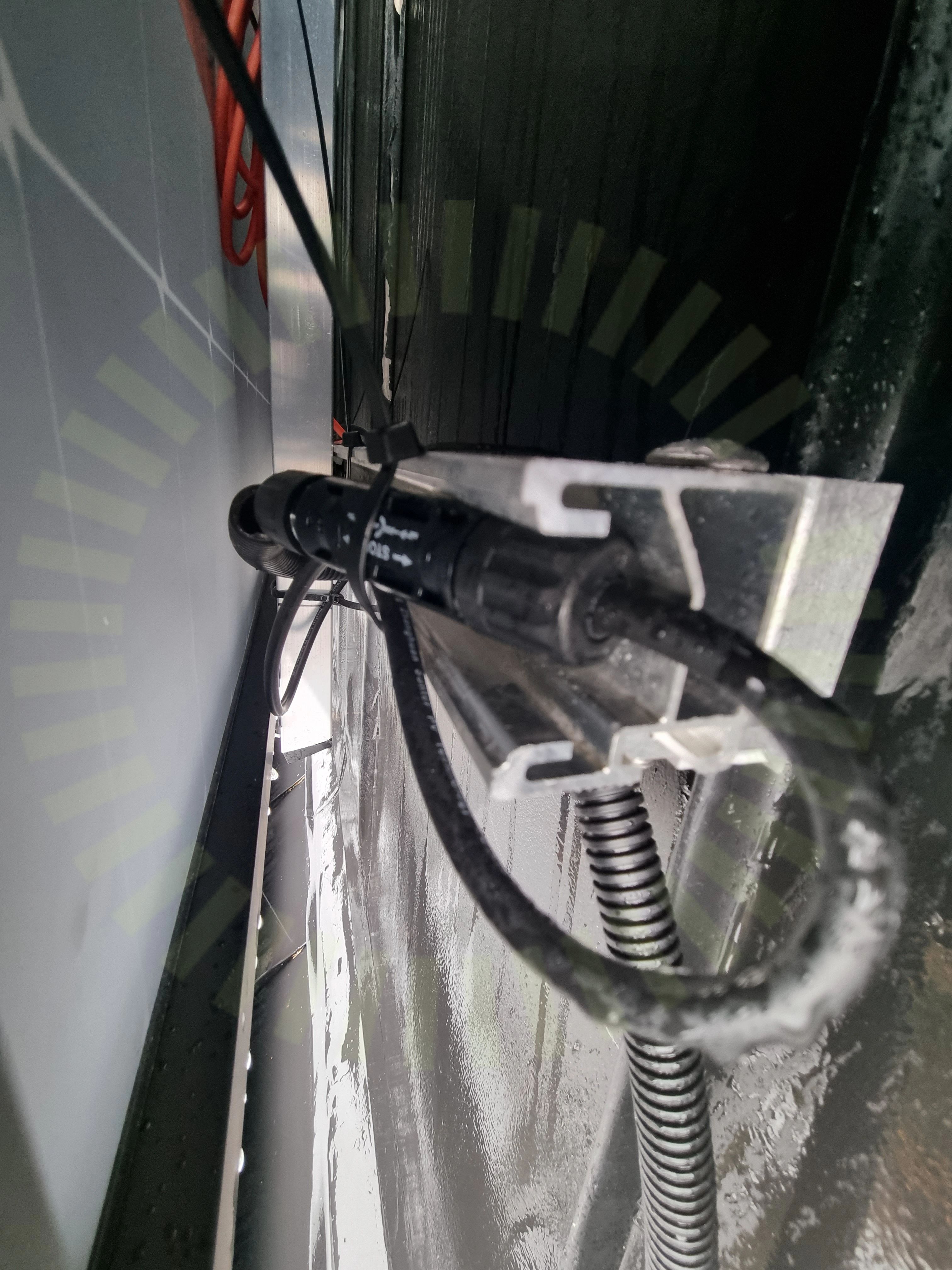

4.2 Kontaktdon

Inte godkänd

Kontakter ligger där vatten kan ansamlas i skenor. Även buntband är placerade över kontaktdonets hölje.

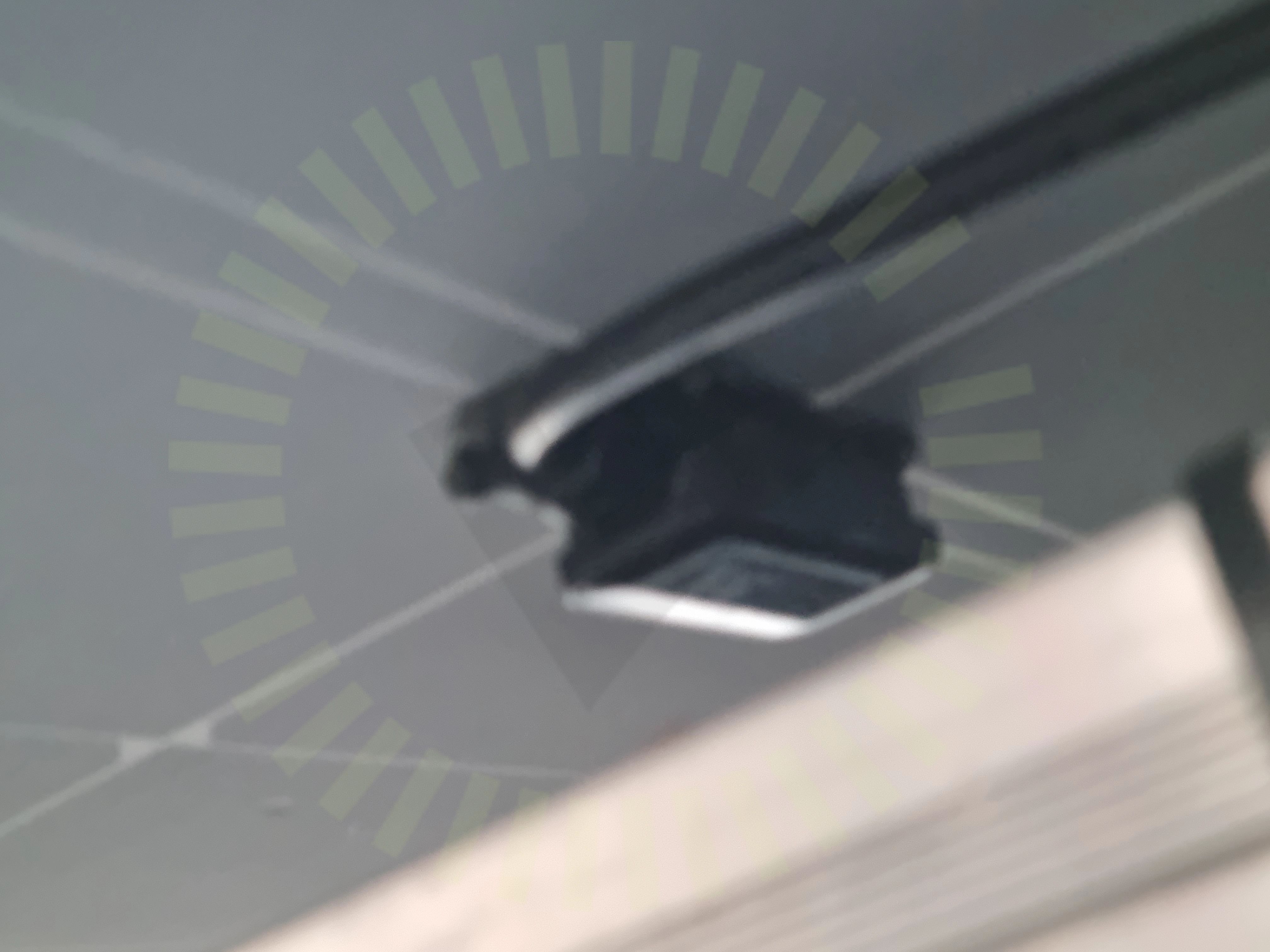

4.3 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

SS 436 40 00 (522.8.3)

4.4 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00, 712.526

Godkända kontrollpunkter

10/15

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Tak 1, K2: Standing Seam Clamps: Single Rail

Anmärkningar

12/24

5.1 CC mått Infästning

Inte godkänd

Lastberäkning saknas uppmätt avstånd mellan infästningar/fals 600mm

5.2 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad. Ligger löst på flera ställen på taket.

SS 436 40 00 (712.522.101)

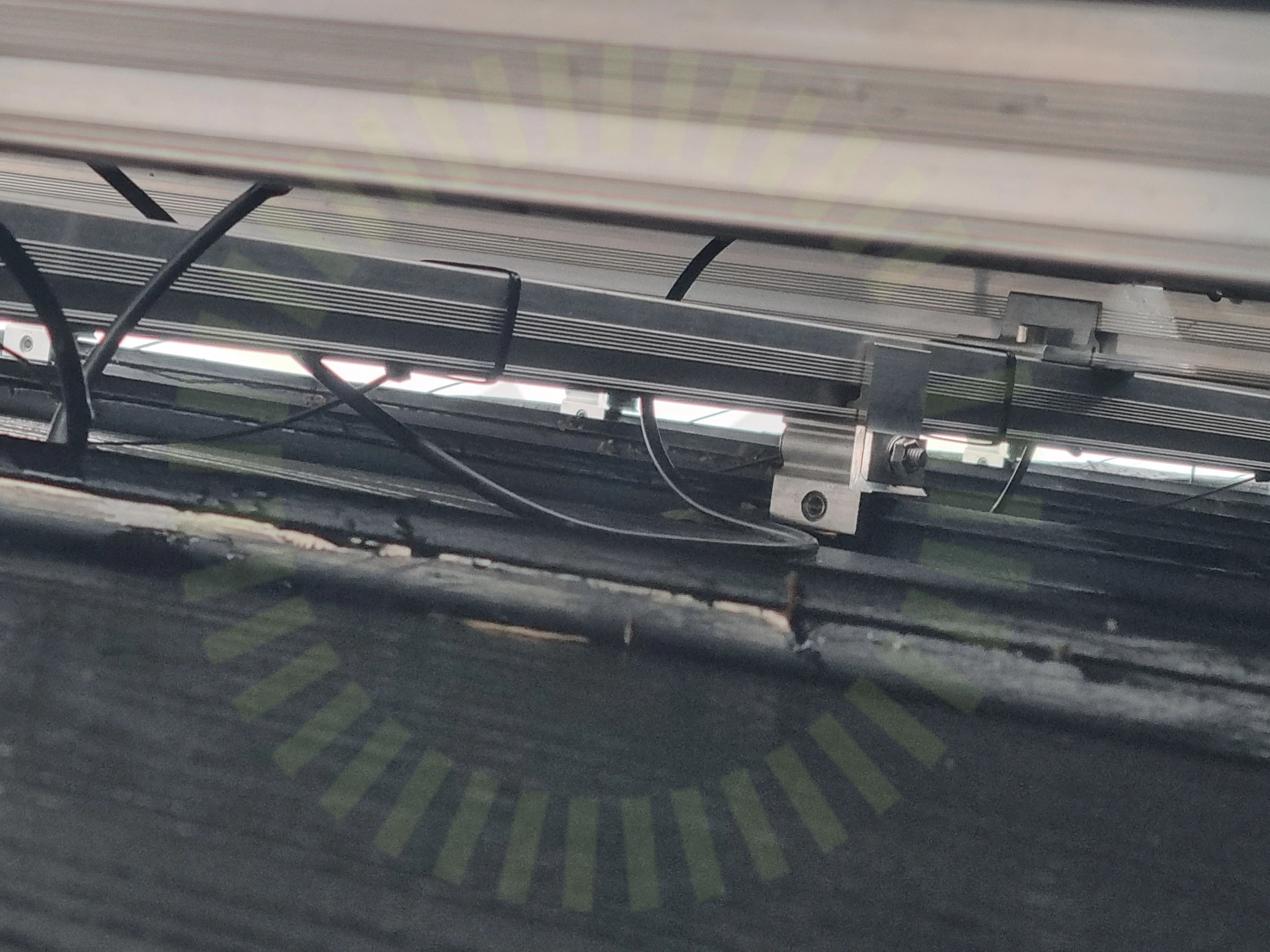

5.3 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket. Hänger långa sträckor utan att sitta fast i något

SS 436 40 00 (712.522.101)

5.4 Klämmans kontakt med tak

Inte godkänd

Infästningen sitter inte korrekt monterad på falsen. Klämman sitter felvänd kanten på klämman och kanten på falsen ska sitta på samma sida

Standing Seam Clamps Assembly EN V4 | 1222, sida 8

5.5 Mittklämmor

Inte godkänd

Mittfästen är inte monterade korrekt, ligger inte direkt mot panelramens kant, glipa mellan klämma och panel

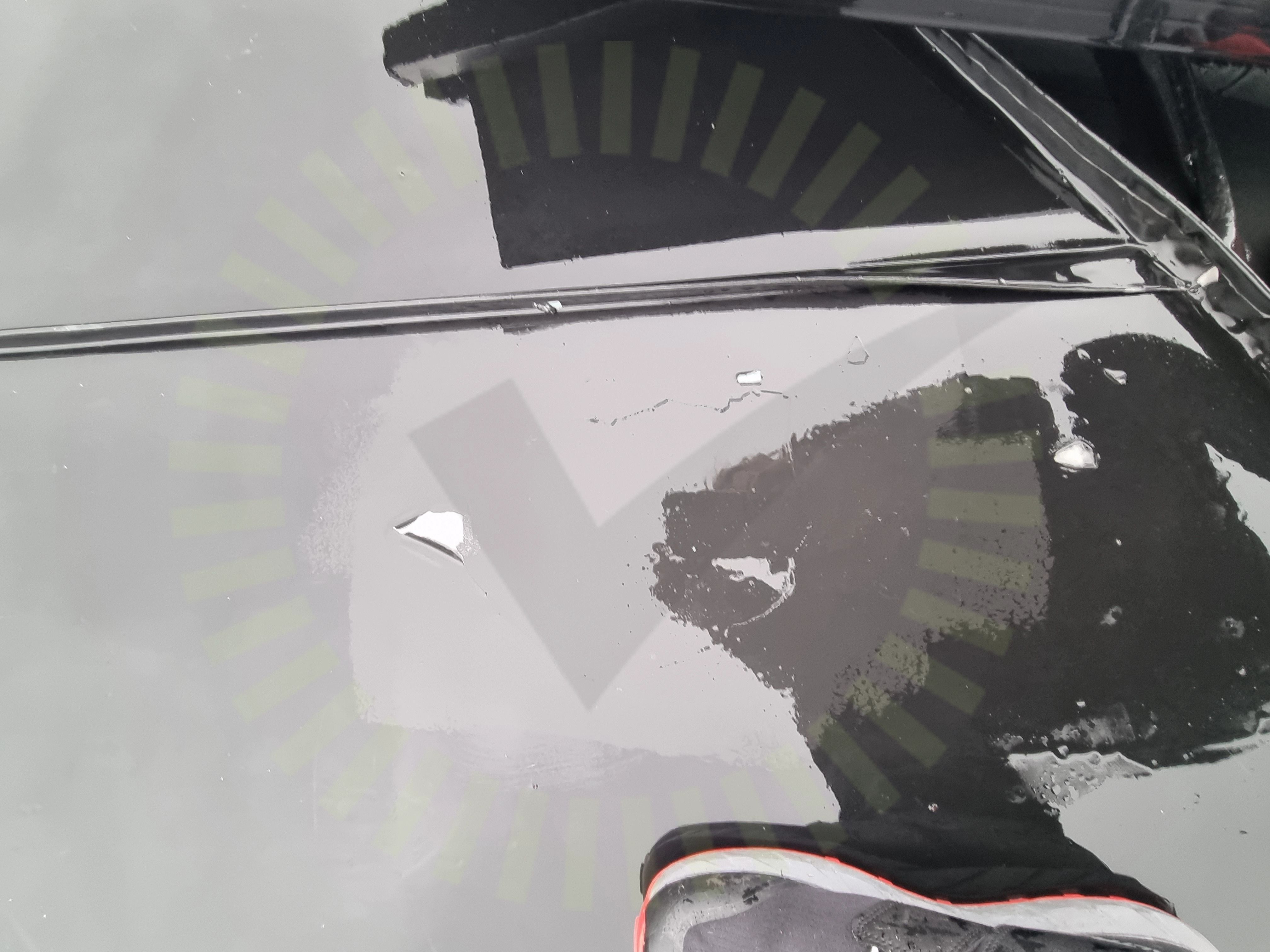

5.6 Skador

Inte godkänd

Skador noterade på taket runt installationen. Repor och färg är skrapat på plåttaket

5.7 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut för lite från panelramens kant

Standing Seam Clamps Assembly EN V4 | 1222, sida 14

5.8 Skenornas infästning korslager

Inte godkänd

Korsskenor är inte korrekt monterade.

Standing Seam Clamps Assembly EN V4 | 1222, sida 15

5.9 Skenornas överhäng

Inte godkänd

Lastberäkning saknas uppmätt överhäng cirka 500mm

Snö- och vindlastberäkning / Standing Seam Clamps Assembly EN V4 | 1222, sida 13

5.10 Skenornas överhäng korslager

Inte godkänd

Lastberäkning saknas.

Snö- och vindlastberäkning

5.11 Skenors avstånd till varandra korslager

Inte godkänd

Lastberäkning saknas uppmätt avstånd cirka 1100mm

Snö- och vindlastberäkning

5.12 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

12/24

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämmans placering i skenaPlaceringSkada på klämmorSkenornas infästningSkenskarvarSkenskarvar korslagerVal av klämmaVäderbeständigt materialÄndklämmor

Undercentral

Anmärkningar

1/6

6.1 IP-Klassning

Inte godkänd

Kapslingens IP klassning har påverkats negativt vid installation. Skada i hölje.

Godkända kontrollpunkter

5/6

FemledarsystemInfästningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/5

7.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens. Saknas vid central där vr är ansluten

SS 436 40 00 (712.514.101)

7.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

3/5

Missvisande varselmärkningTillförlitligt fästVarning för likspänning

Växelriktare

Anmärkningar

4/34

8.1 AC Kablage förläggning

Inte godkänd

Infästningspunkter för AC kablage är inte gjord med lämpliga mellanrum. Kablage ligger på marken utan att vara fastsatt

SS 436 40 00 (522.8.4)

8.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 12

8.3 Mekanisk påverkan

Inte godkänd

Kablage är inte förlagt eller skyddat för mekanisk påverkan genom slag eller stöt. Kablage mellan batteri och växelriktare ligger löst på marken

SS 436 40 00 (522.6.2)

8.4 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 22

Godkända kontrollpunkter

24/34

AC BöjradieAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC KontakterDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningKabeldimensioneringLikspänningskomponenterSkadat kablageSkarp kantSmartmätareStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

6/34

DC Kablage förläggningDC Max SpänningDC Max StrömDC Min SpänningGenomföringarSträngdesign
