Besiktningsrapport

9.9

Installation genom

Söderens

Datum

4 september 2023

Ort

Gunnilse, Västra Götalands län

Kabeluppfästning

Föremål mot bakstycke

Stress på kontakter

97% godkända3% ej godkända

Om installationen

PanelerTrina: TSM-NEG9.28

MontagesystemWeland Stål: Papptak

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

TillbehörSäkerhetsbrytare AC

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Tak 1, Trina: TSM-NEG9.28

Anmärkningar

1/14

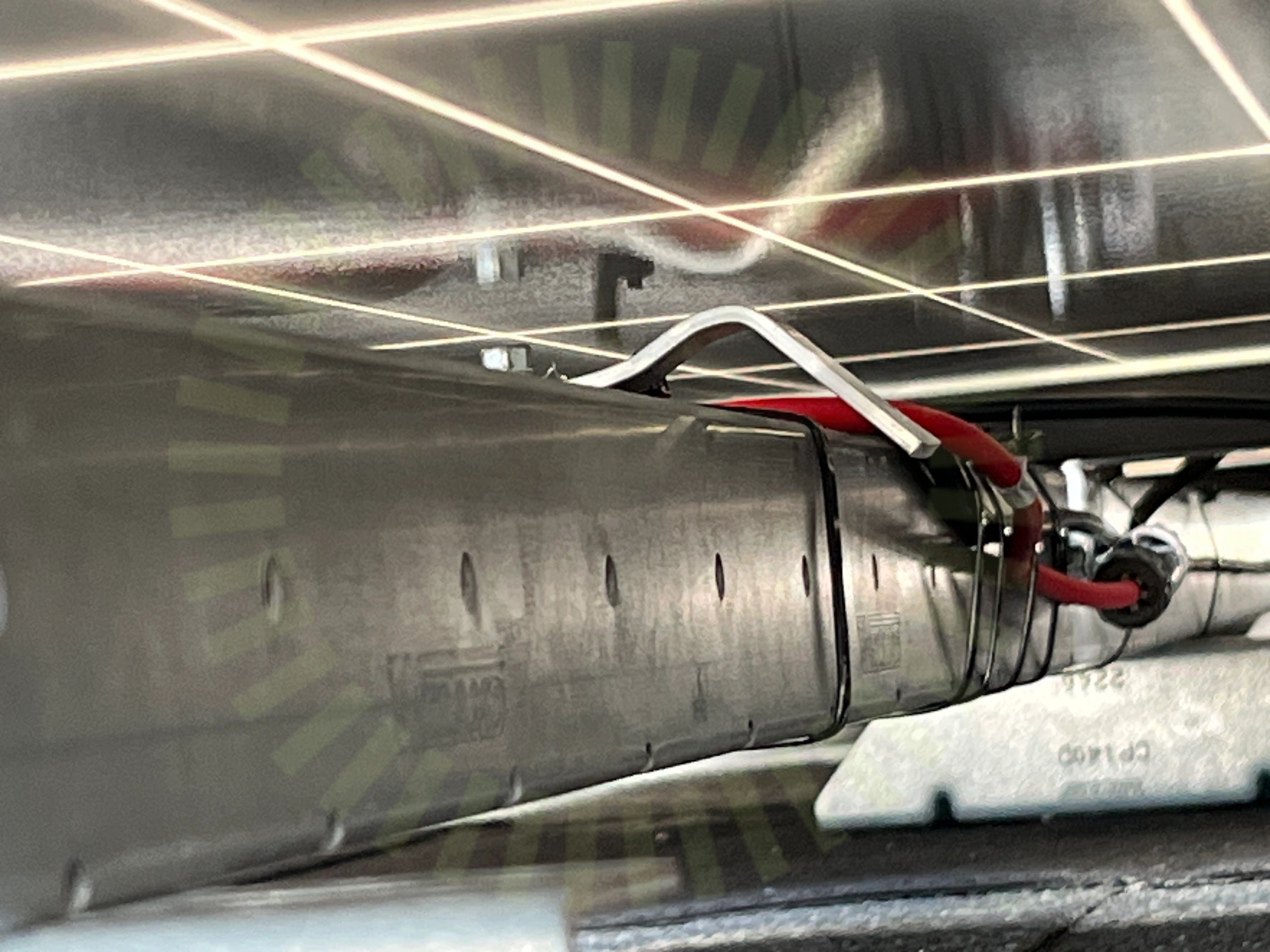

3.1 Föremål mot bakstycke

Inte godkänd

Hårt föremål ligger nära panelernas baksida. Vid last kan panelen bukta neråt och nå objektet som kan skada bakstycket.

Godkända kontrollpunkter

13/14

DräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning

Tak 1, Weland Stål: Papptak

Anmärkningar

1/24

4.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Hänger långa sträckor utan uppfästning.

Godkända kontrollpunkter

22/24

Använd tätskiktsdukC-profilCC infästningarDC kabel förläggningFastskruvning av stödplattaFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvSnö- och VindlastberäkningSvetsning av pappTakgenomföringVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/24

Infästning i råspont

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/35

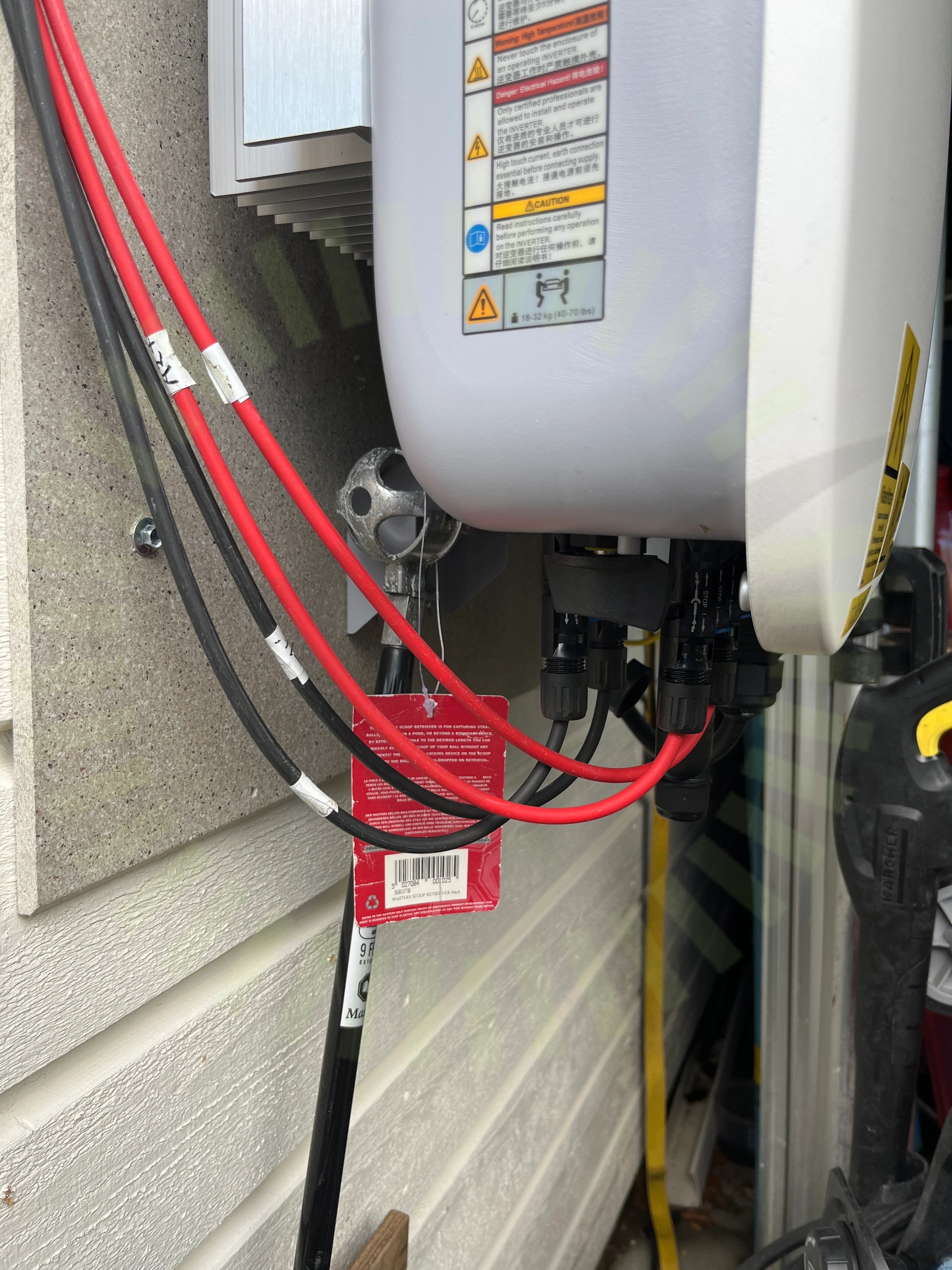

6.1 Stress på kontakter

Inte godkänd

Växelriktarens kontakter utsätts för stress. Kontakter dras mot vägg.

Godkända kontrollpunkter

34/35

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningSkadat kablageSkarp kantSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
