Institutet för Solenergikvalitet

Besiktningsrapport

8.2
x

Installation genom

Nordpolen Energi

Datum

15 maj 2024

Ort

Varberg, Hallands län
Fästens placering
Dragavlastade
Stress på kontakter
82% godkända18% ej godkända

Om installationen

PanelerLuxor: EcoLine M108
MontagesystemWeland Stål: Råspont
VäxelriktareSunGrow: SG5-12RT
TillbehörUndercentral
Nordpolen Energi

Installerad av Nordpolen Energi som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Avtal

Inte godkänd

Installationen är inte levererad enligt avtal. Andra paneler levererat än vad som är offererats.

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

1/3
Strängschema

Tak 1, Luxor: EcoLine M108

Anmärkningar

6/16

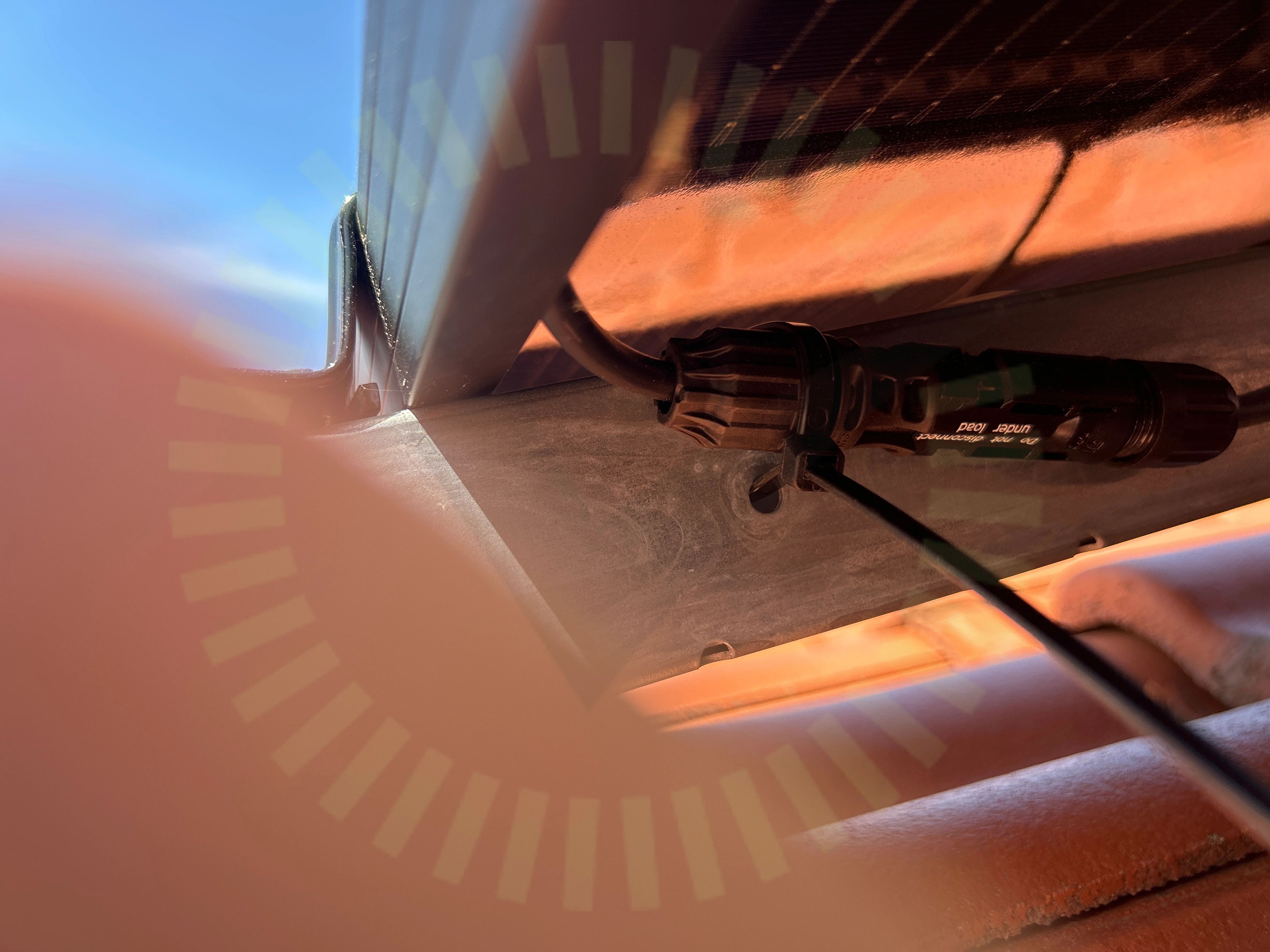

Böjradie kablage

2.1 Böjradie kablage

Inte godkänd

Kabel ska förläggas rakt ur kontakter och kopplingslådor minst 5 cm innan den får böjas

Luxor Installationsmanual. 2022-06. Sida 26.
Föremål mot bakstycke

2.2 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

Kontaktdon

2.3 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

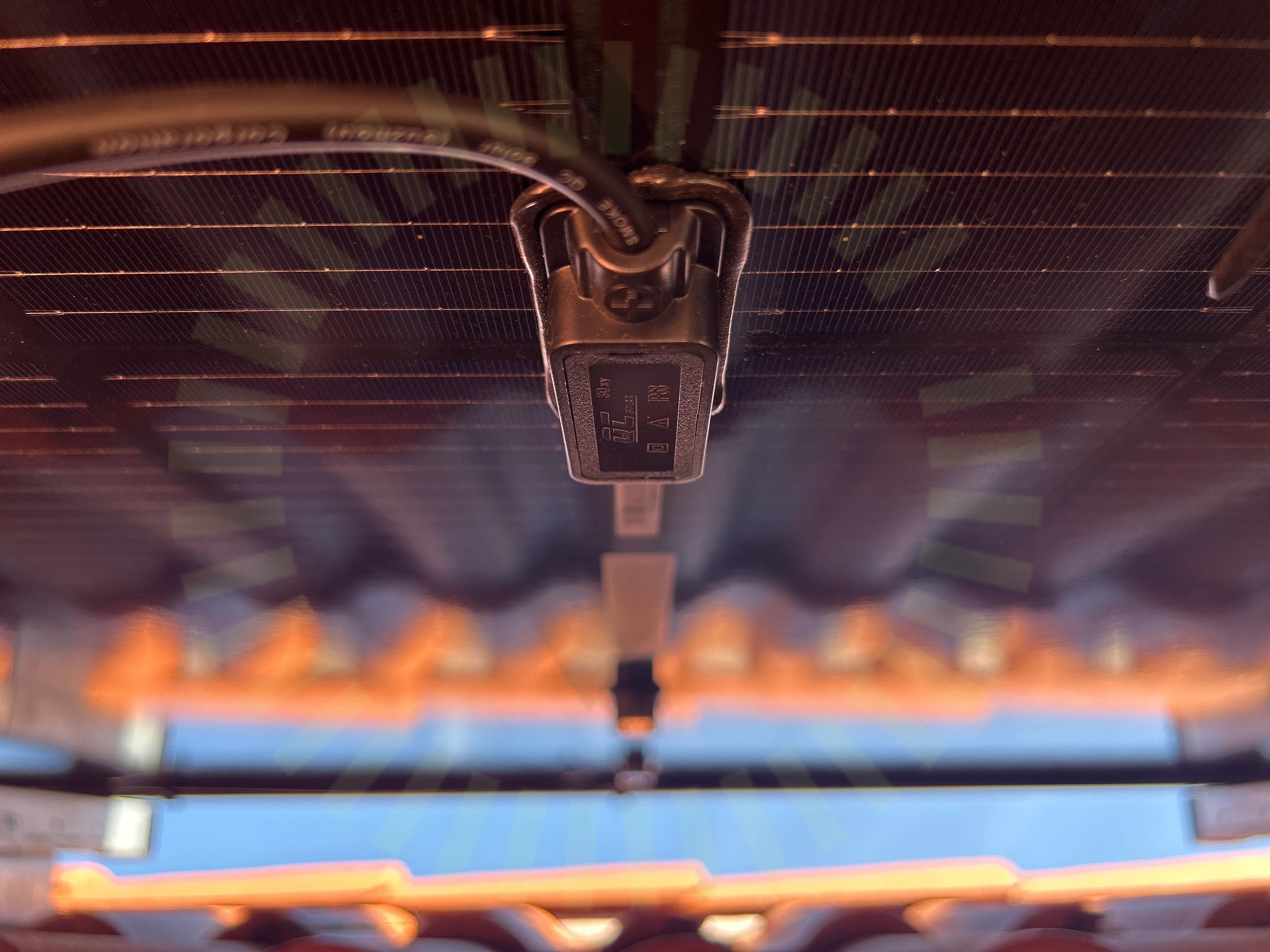

Dragavlastade

2.4 Dragavlastade

Inte godkänd

Ledare i ett system ska vara avlastade så att ledare inte skadas eller anslutning utsätts för dragbelastningar.

Luxor Installationsmanual. 2022-06. Sida 26.
Fästens placering

2.5 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Luxor Installationsmanual. 2022-06. Sida 20.

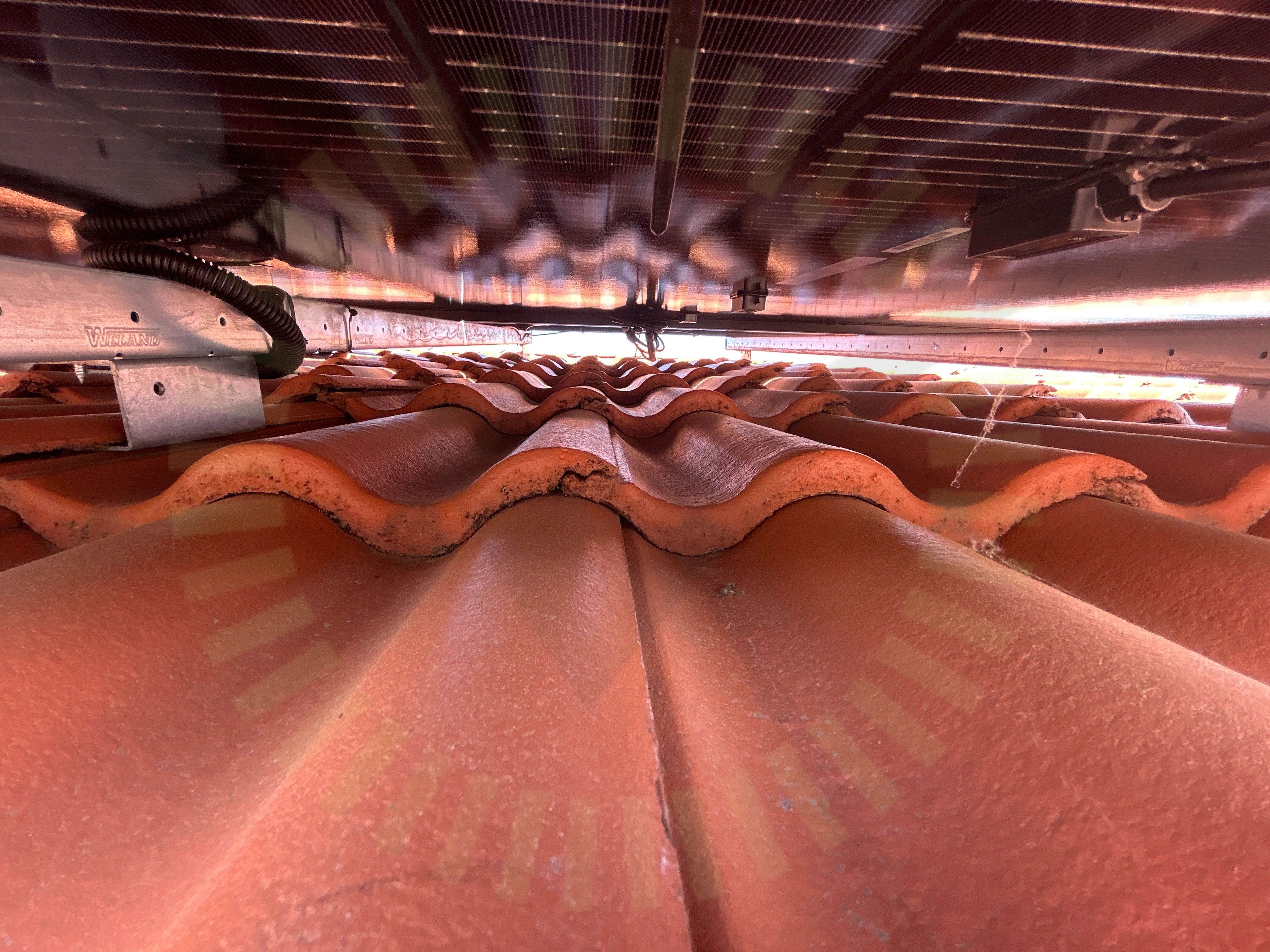

Stress på kontakter

2.6 Stress på kontakter

Inte godkänd

Kontakt ej dragavlastad och utsätts för väderpåverkan.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

9/16
DräneringshålFörbindelse av kontakterKlämmornas överlappningKopplingslåda böjradieMellanrumSkadaSkador på panelSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/16
Strängförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

6/22

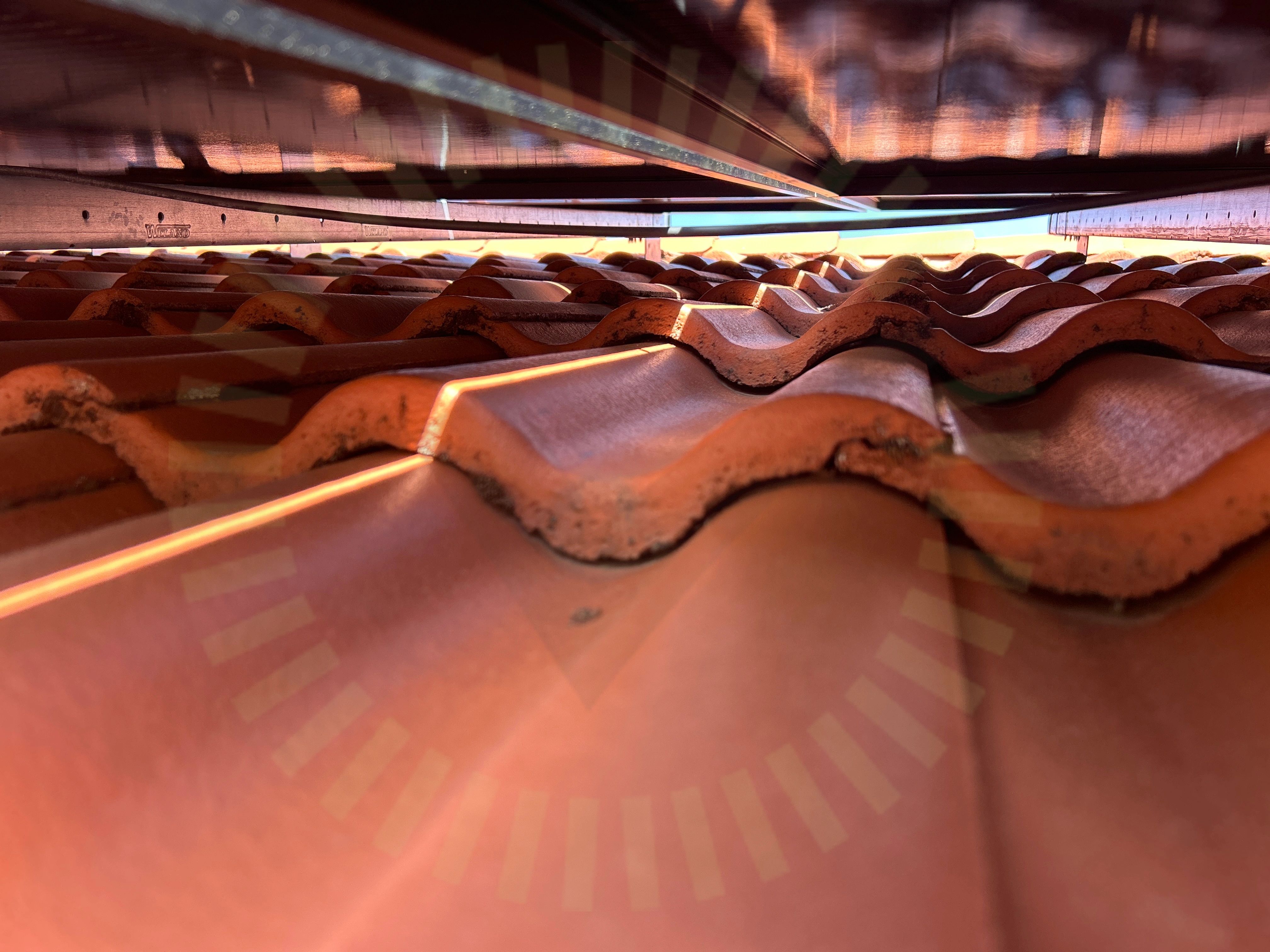

Kabeluppfästning

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

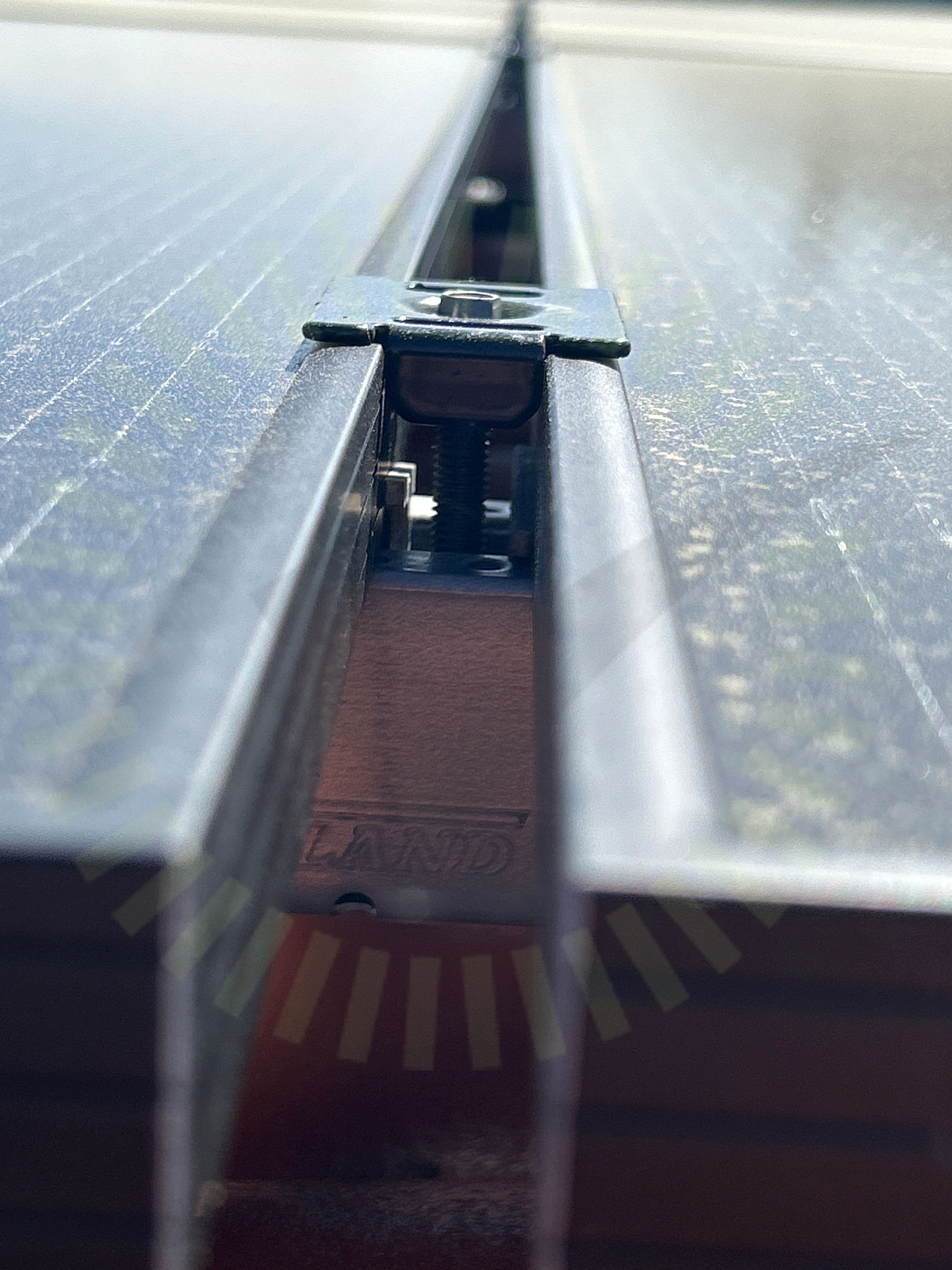

Klämmor rätt förläggning

3.2 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan.

MA5111 Sid 1 (1) | Version 5 - 231109

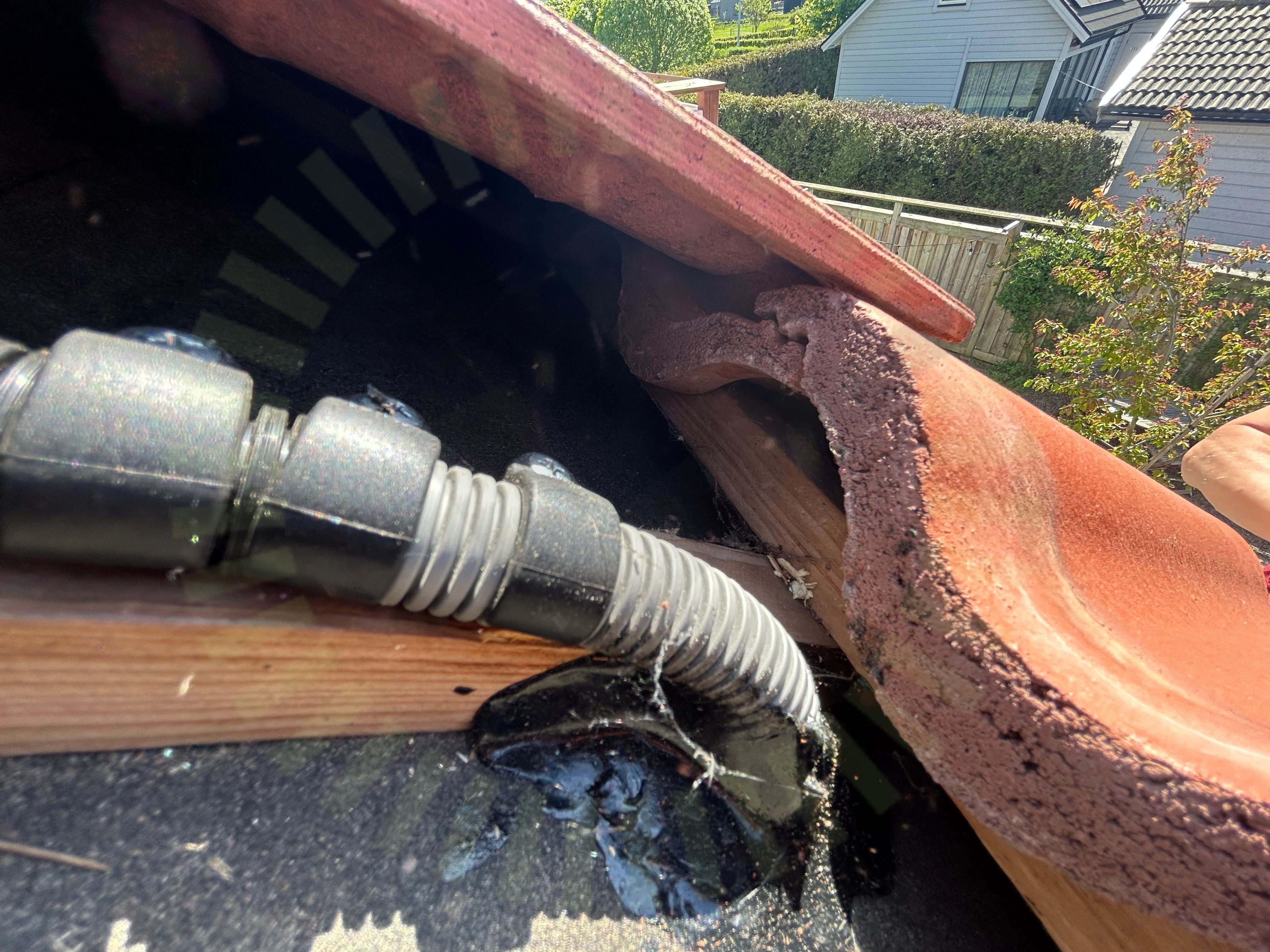

Takgenomföring

3.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

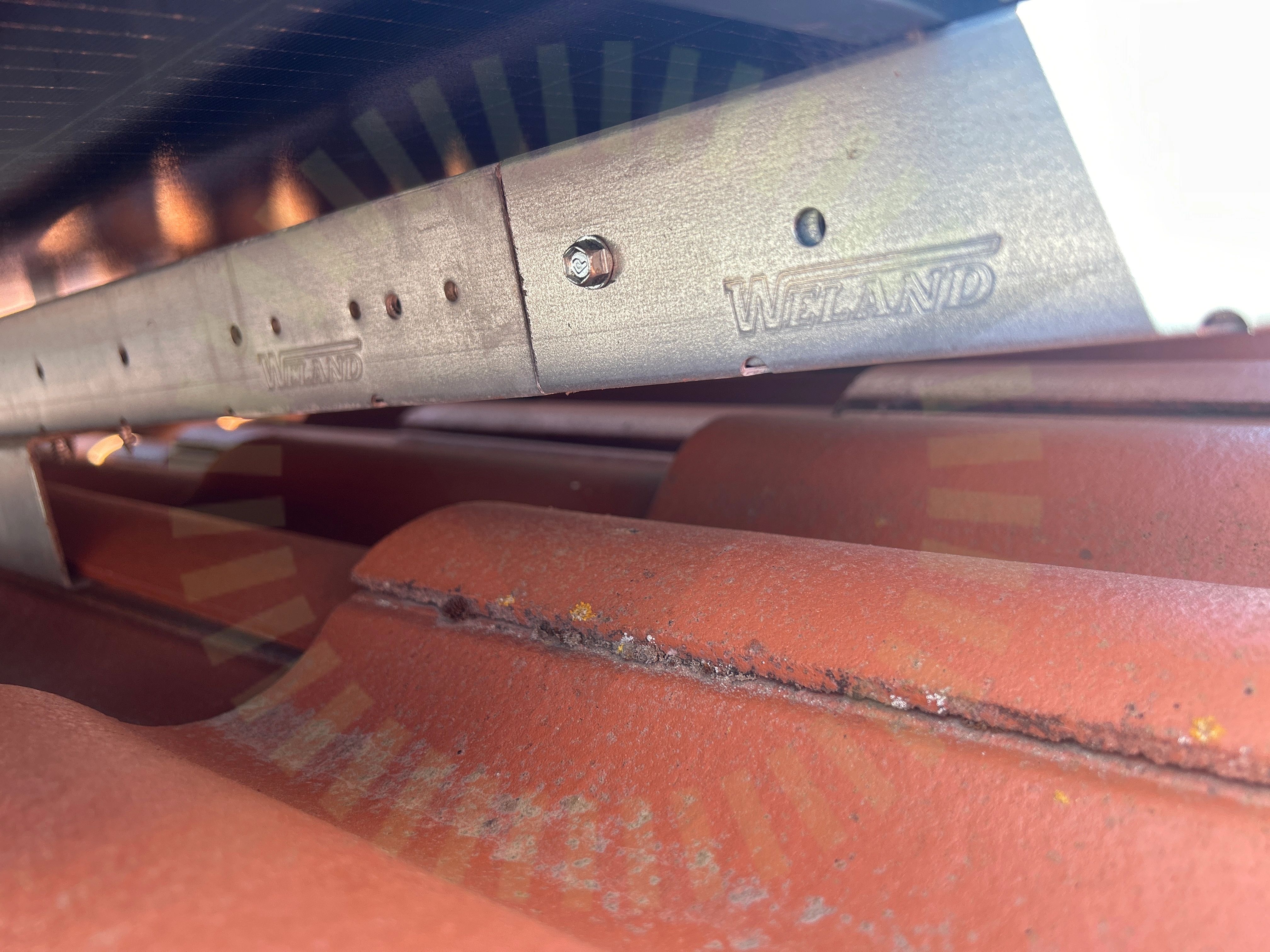

Skenskarvar

3.4 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MA5102 Sid 1 (1) | Version 3 - 221101

3.5 Underbyggnad

Inte godkänd

Råspont är för klen för den beräknade tryckkraften. Detta gäller fältet med 6 paneler uppe på takkupa.

Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

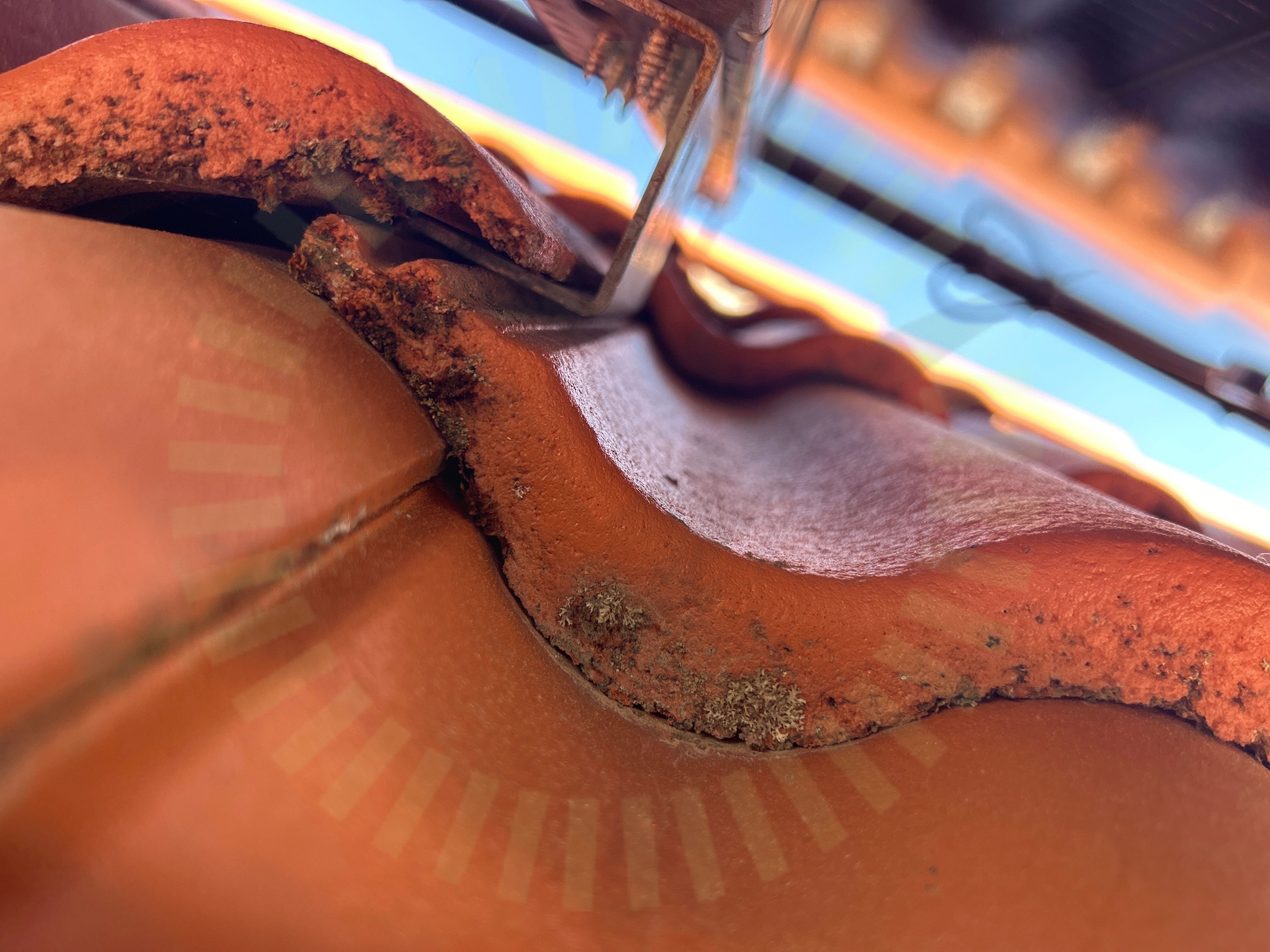

Underliggande takpanna

3.6 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

16/22
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokVäderbeständigt materialÄndklämmor skena

Undercentral

Godkända kontrollpunkter

7/7
FasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/4

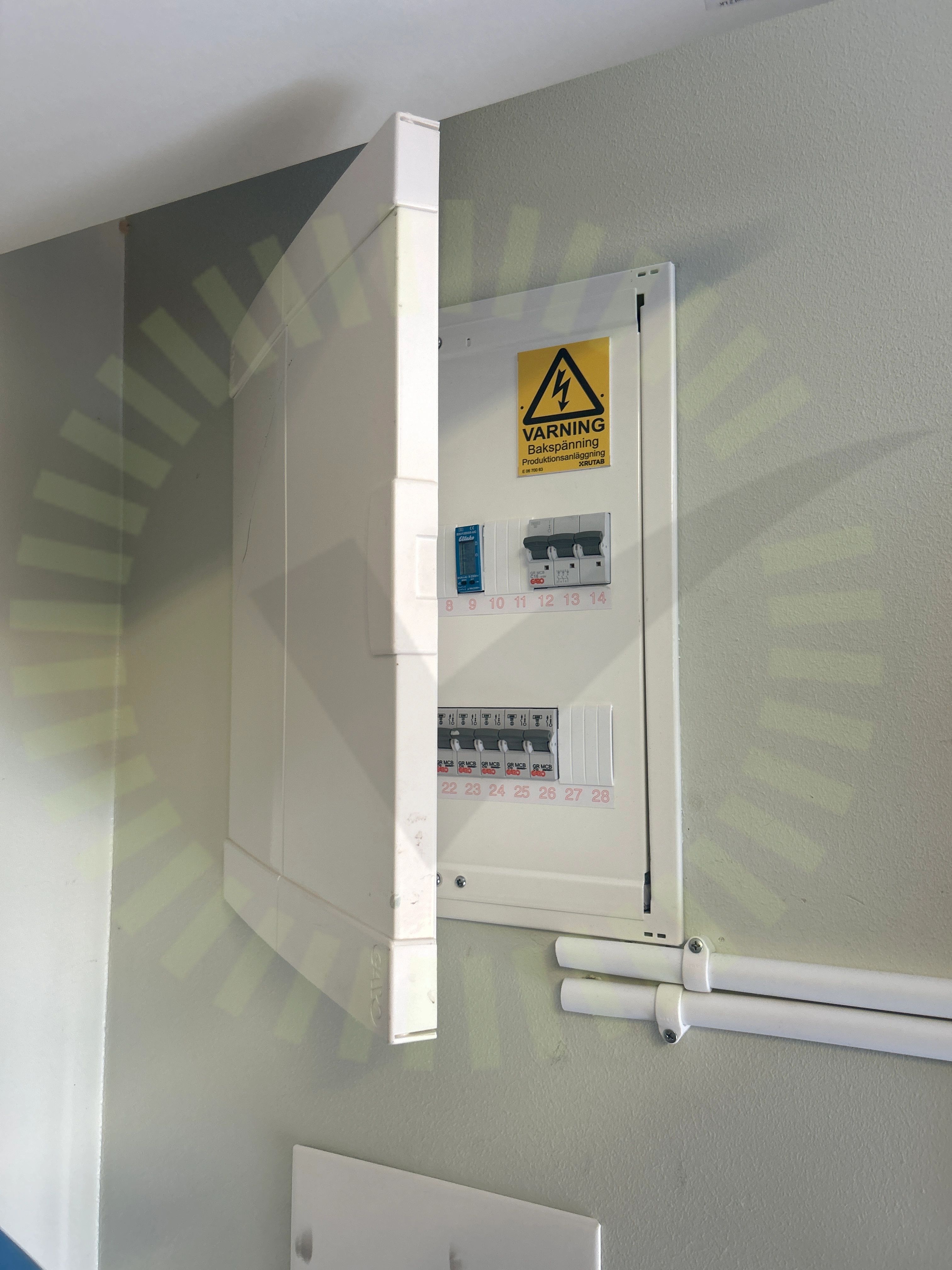

Informering av solceller

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

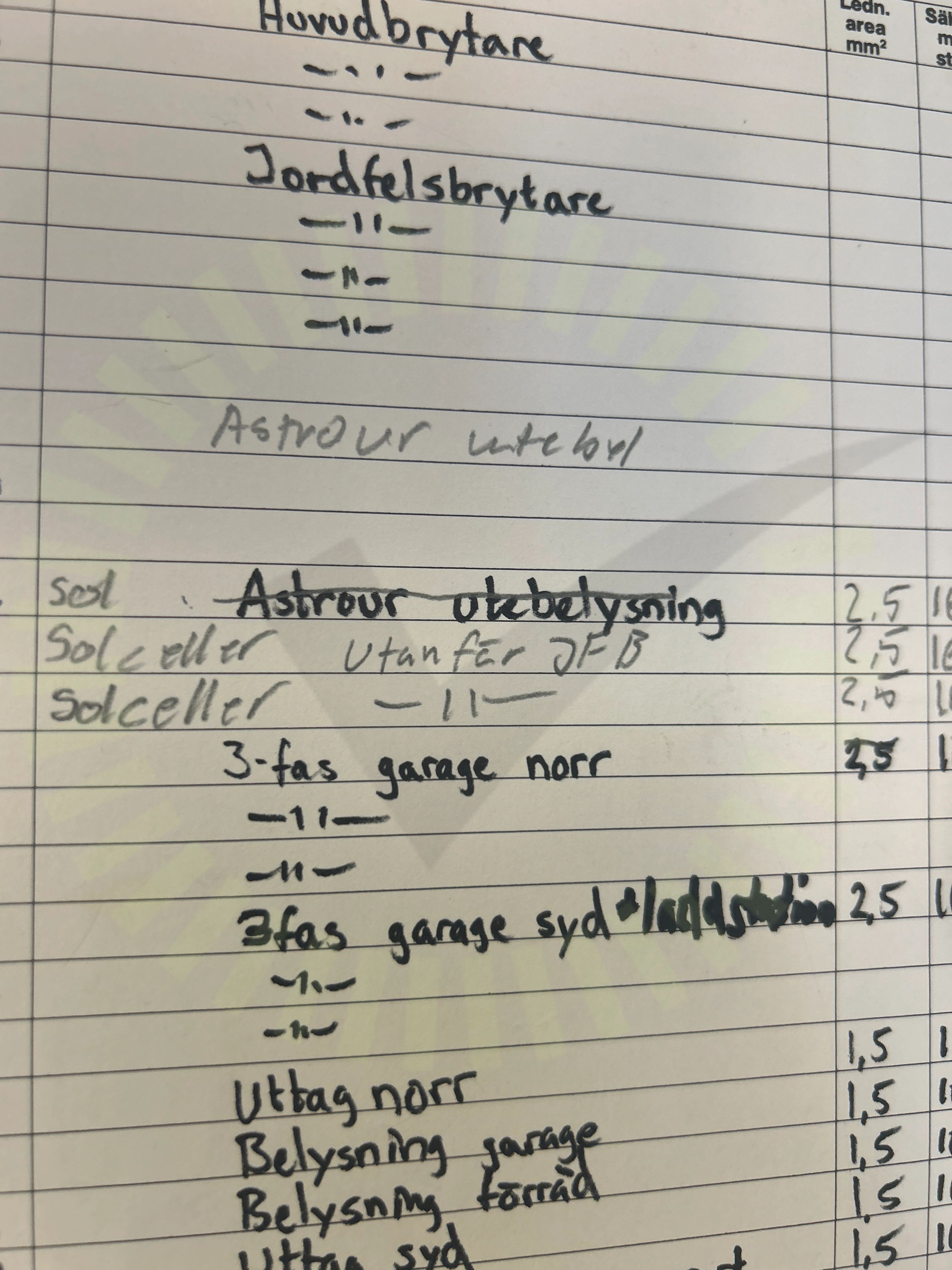

Missvisande varselmärkning

5.2 Missvisande varselmärkning

Inte godkänd

Märkning är missvisande växelriktaren går över JFB.

Godkända kontrollpunkter

2/4
Varning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/36

6.1 DC Max Ström

Rekommendation

Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.

SG3.0-20RT-UEN-Ver18-202212, Sida 112-121

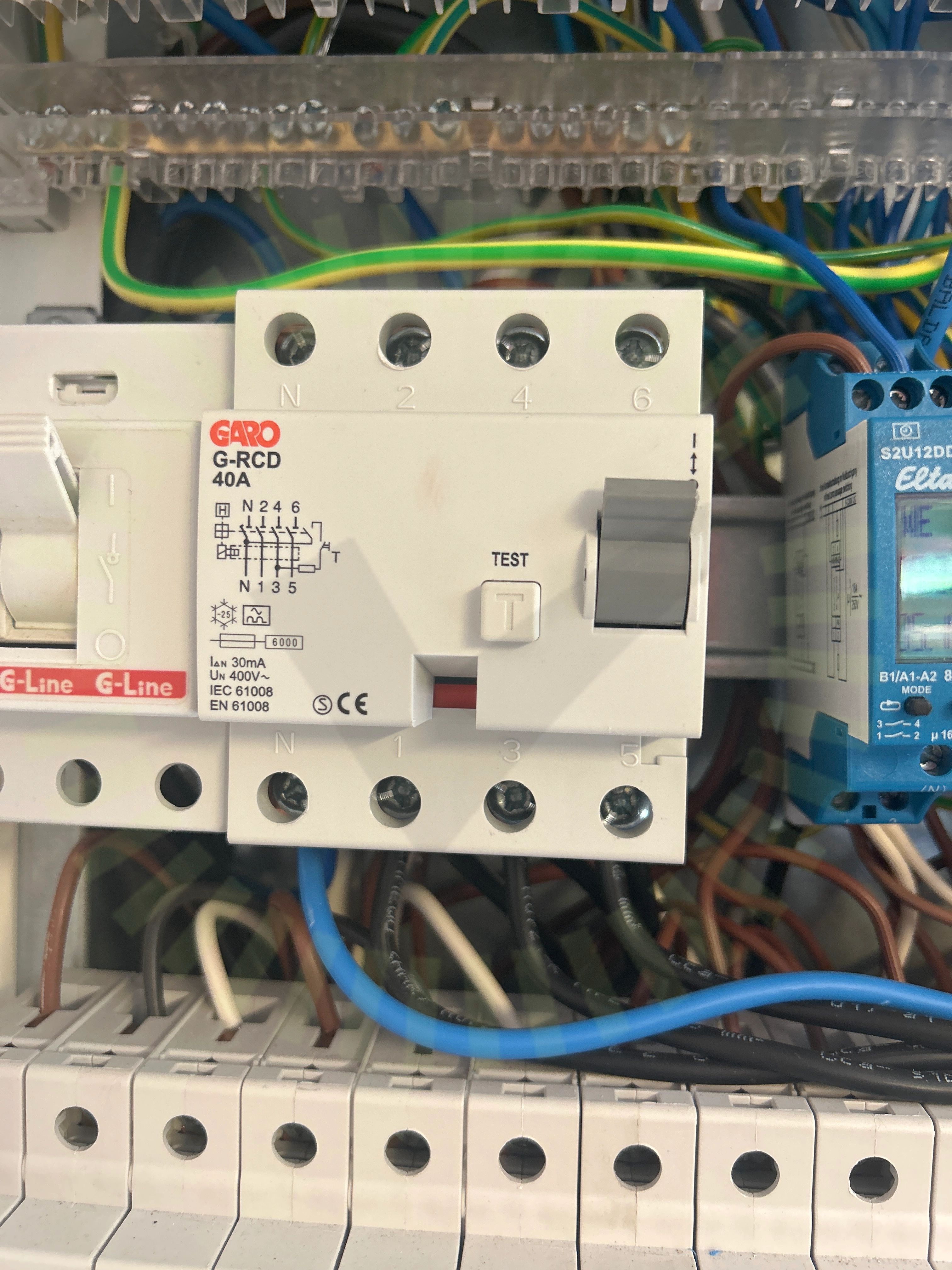

Jordfelsbrytare

6.2 Jordfelsbrytare

Rekommendation

Jordfelsbrytaren bryter inte på rekommenderad mA.

SG3.0-20RT-UEN-Ver18-202212, Sida 34

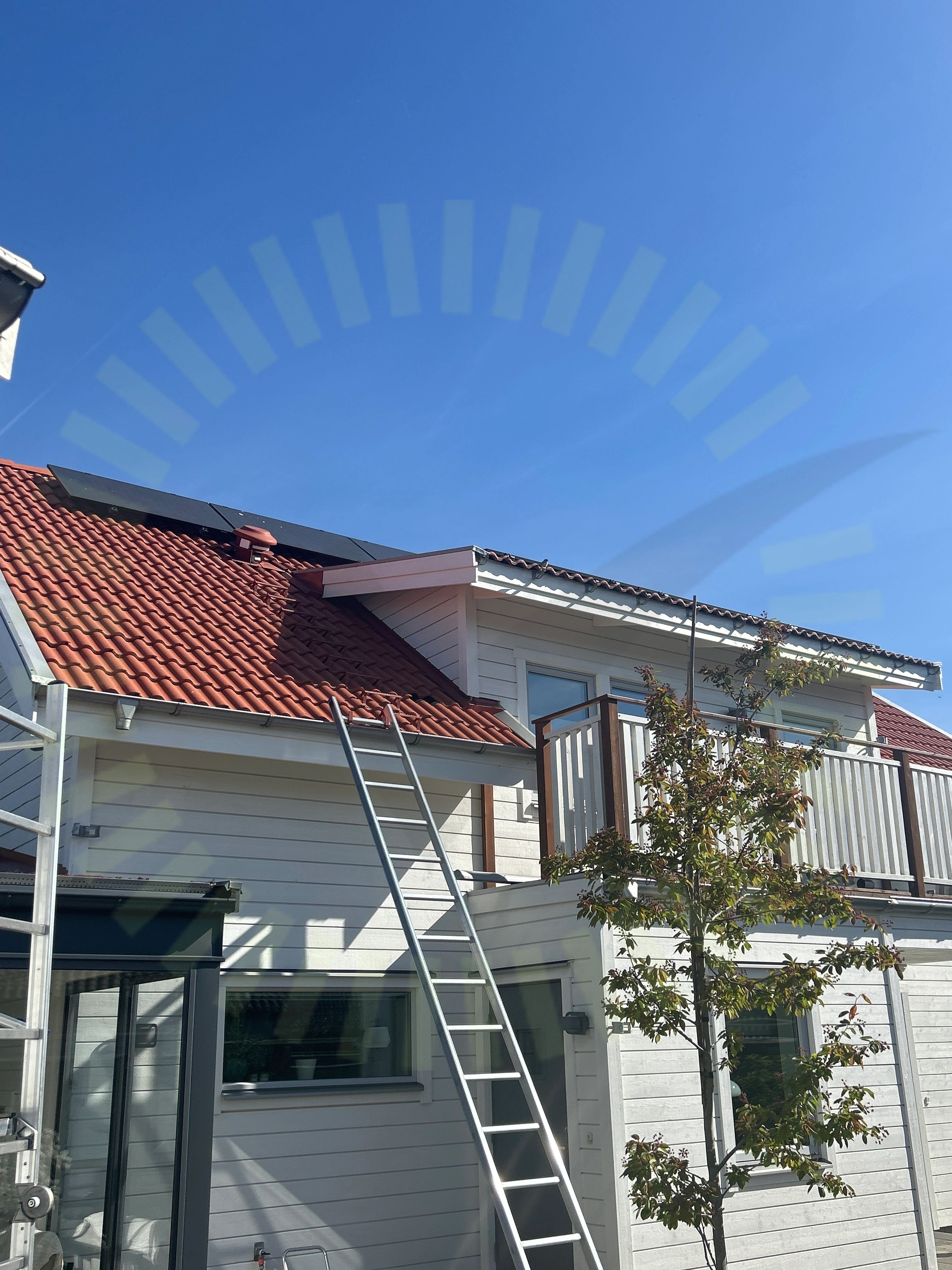

Strängdesign

6.3 Strängdesign

Inte godkänd

Paneler i olika lutning är kopplade i samma sträng.

Godkända kontrollpunkter

32/36
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/36
DC Max Spänning
