Besiktningsrapport

9.2

Installation genom

Assemblin Solar AB

Datum

18 februari 2026

Ort

Lund, Skåne län

Klämmornas överlappning

PEN-ledare

Ändklämmor

+ 6

92% godkända

8% ej godkända

Om installationen

Paneler

AIKO: MAH60Db

Montagesystem

Nordmount Panntak: Bärläkt

Växelriktare

Sigenergy: Hybrid TP2

Batteri

Sigenergy: SigenStor BAT

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Undercentral

Installerad av Assemblin Solar AB som har ett högt snittbetyg på 9.4 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (18)Säkerhetsbrytare AC (7)Tak 1: AIKO: MAH60Db (16)Tak 1: Nordmount Panntak: Bärläkt (25)Undercentral (6)Varselmärkning (4)Växelriktare (36)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Batteri

Godkända kontrollpunkter

18/18

Avstånd närliggande objekt

Avstånd till hav

Avstånd till växelriktare

Batteri PE

Batterikåpor

DC anslutning

Fastsäkring av produkt

Lutning

Placering av batteri

Sammansättning av batterimoduler

Signalkabel batteri

Skador

Smartmätare

Tillgång till batteriet

Underliggande material - metall

Uppfästning av kablage

Utrymme

Väderskydd

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1: AIKO: MAH60Db

Anmärkningar

3/16

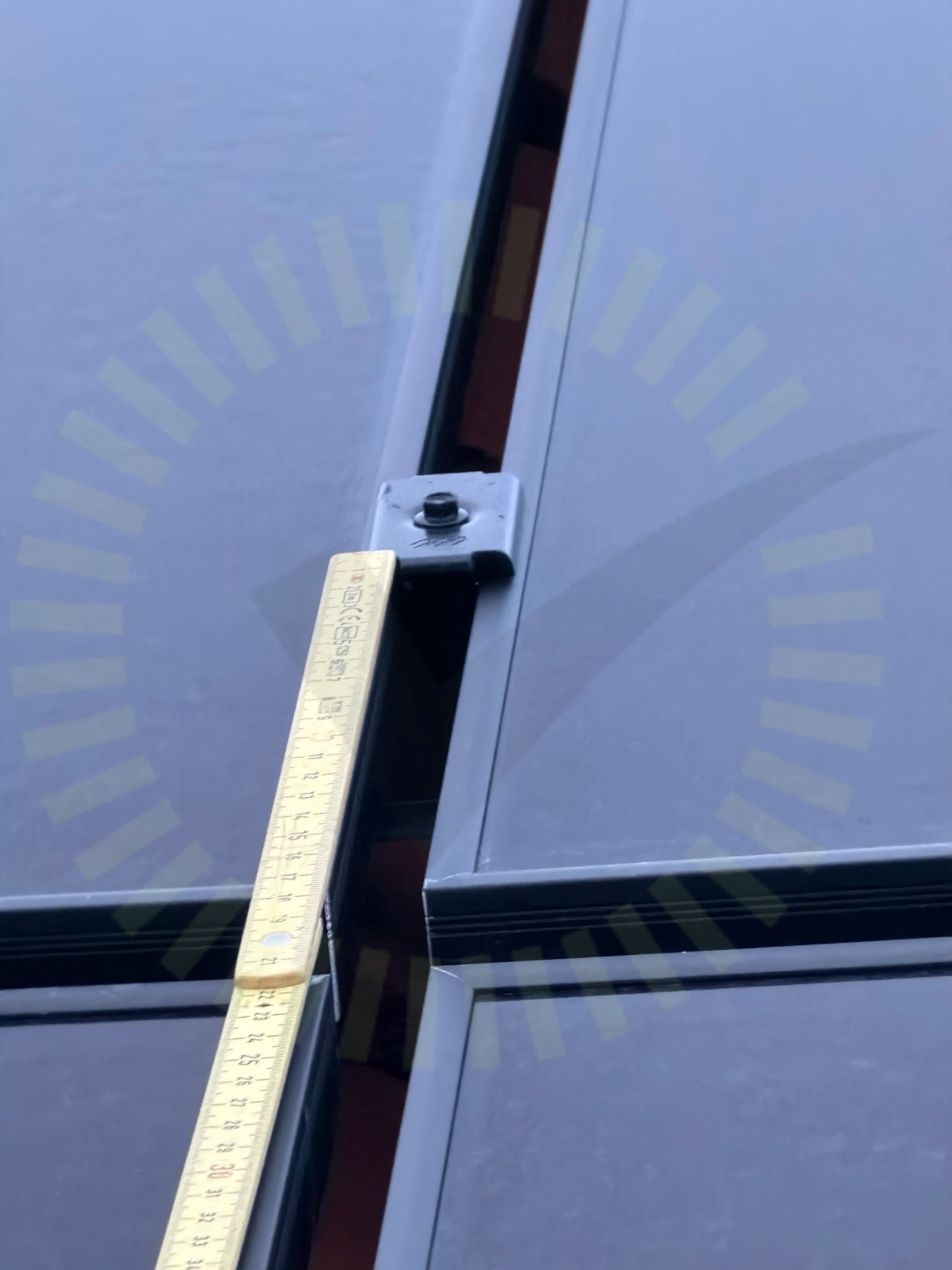

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

AIKO PV Module Installation Manual Dual Glass Module, version 202502 sid 18.

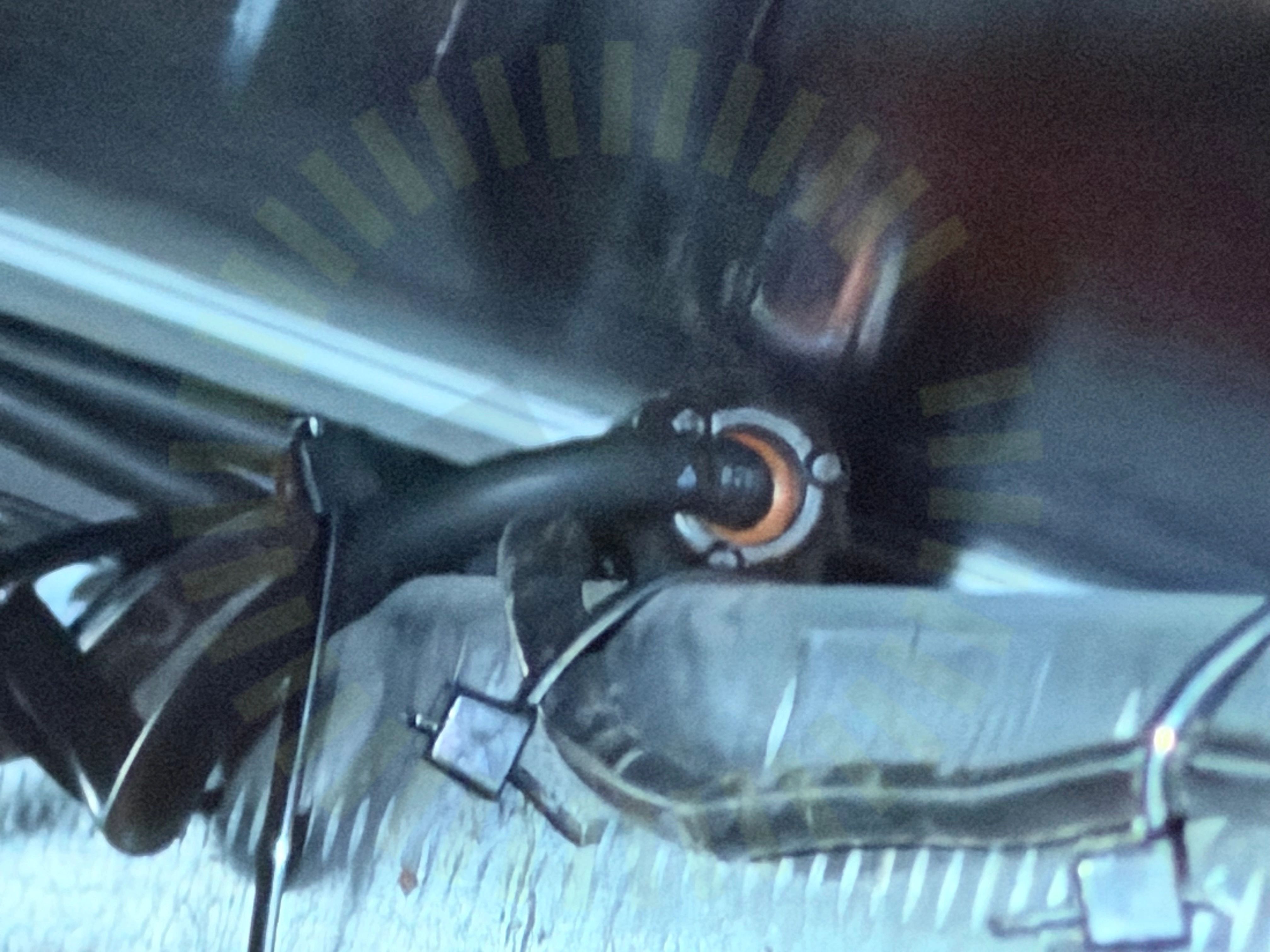

4.2 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

AIKO PV Module Installation Manual Dual Glass Module version 202502 sid 23.

4.3 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

AIKO PV Module Installation Manual Dual Glass Module version 202502 sid 17.

Godkända kontrollpunkter

13/16

Avstånd till hav

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas storlek

Kontaktdon

Kopplingslåda böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1: Nordmount Panntak: Bärläkt

Anmärkningar

3/25

5.1 Kabeluppfästning

Inte godkänd

En kabel hänger mot tak

SS 436 40 00 (712.522.101)

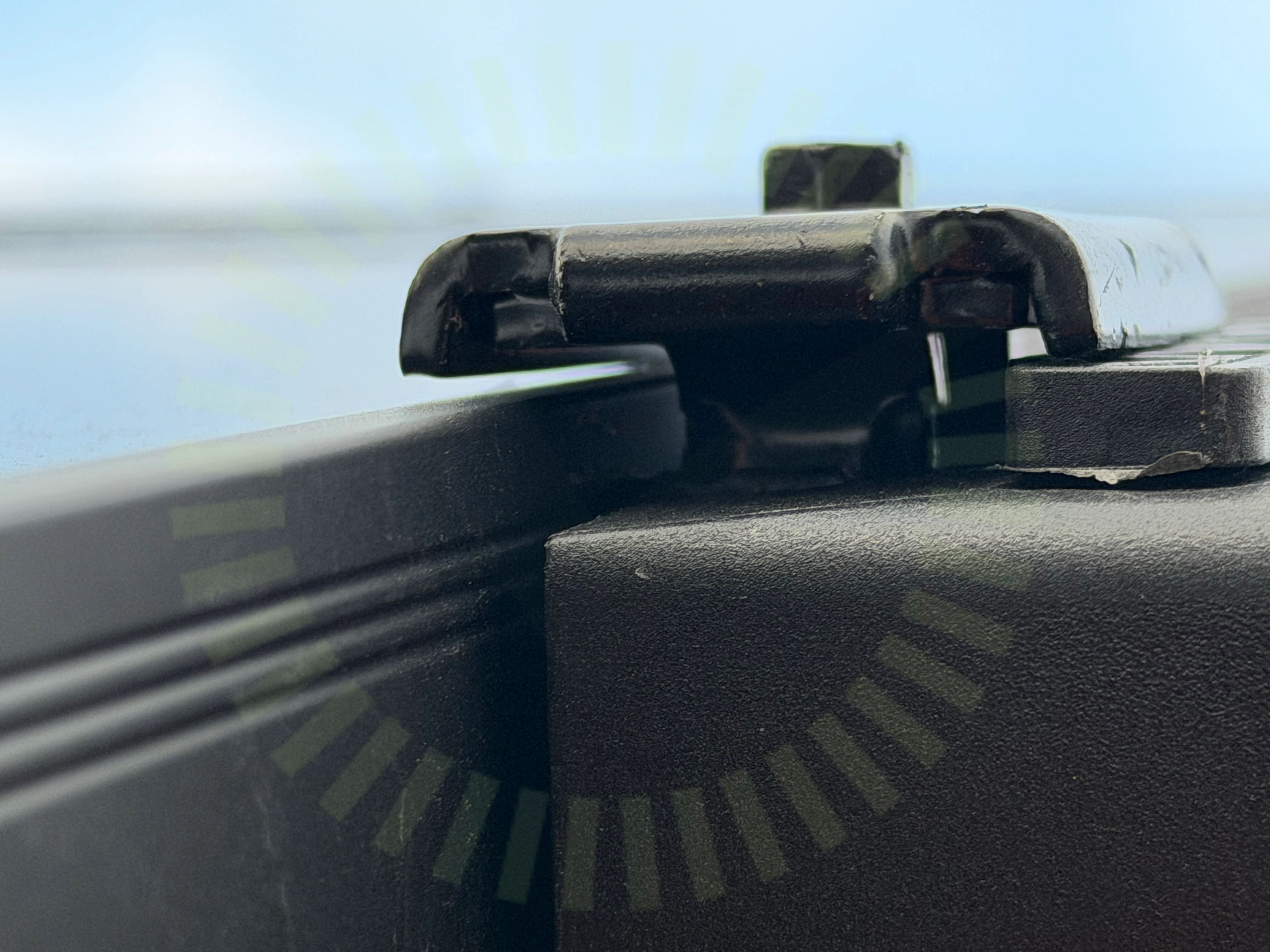

5.2 Ändklämmor

Inte godkänd

Distanser på plastkopp ska tas bort vid 30mm panelram.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 6-7

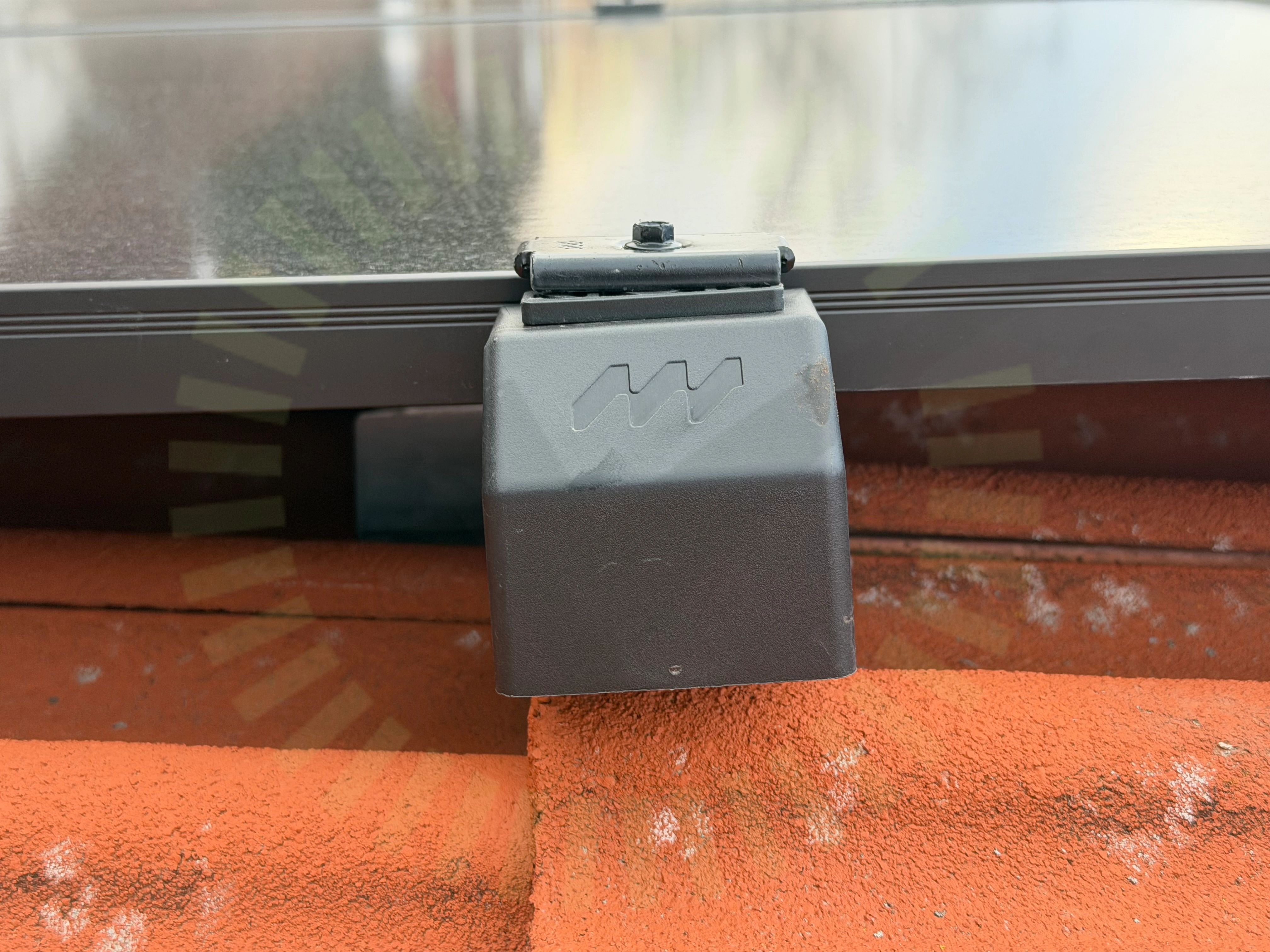

5.3 Ändklämmor

Inte godkänd

Ändklämma ligger inte emot panelens ram.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 6-7

Godkända kontrollpunkter

22/25

Använd skruv

Bärläktens dimension

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Klämmornas överlappning

Liggande skenor

Läktinfästning

Mittklämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takgenomföring

Takkrokarnas CC

Underliggande takpanna

Väderbeständigt material

Undercentral

Anmärkningar

1/6

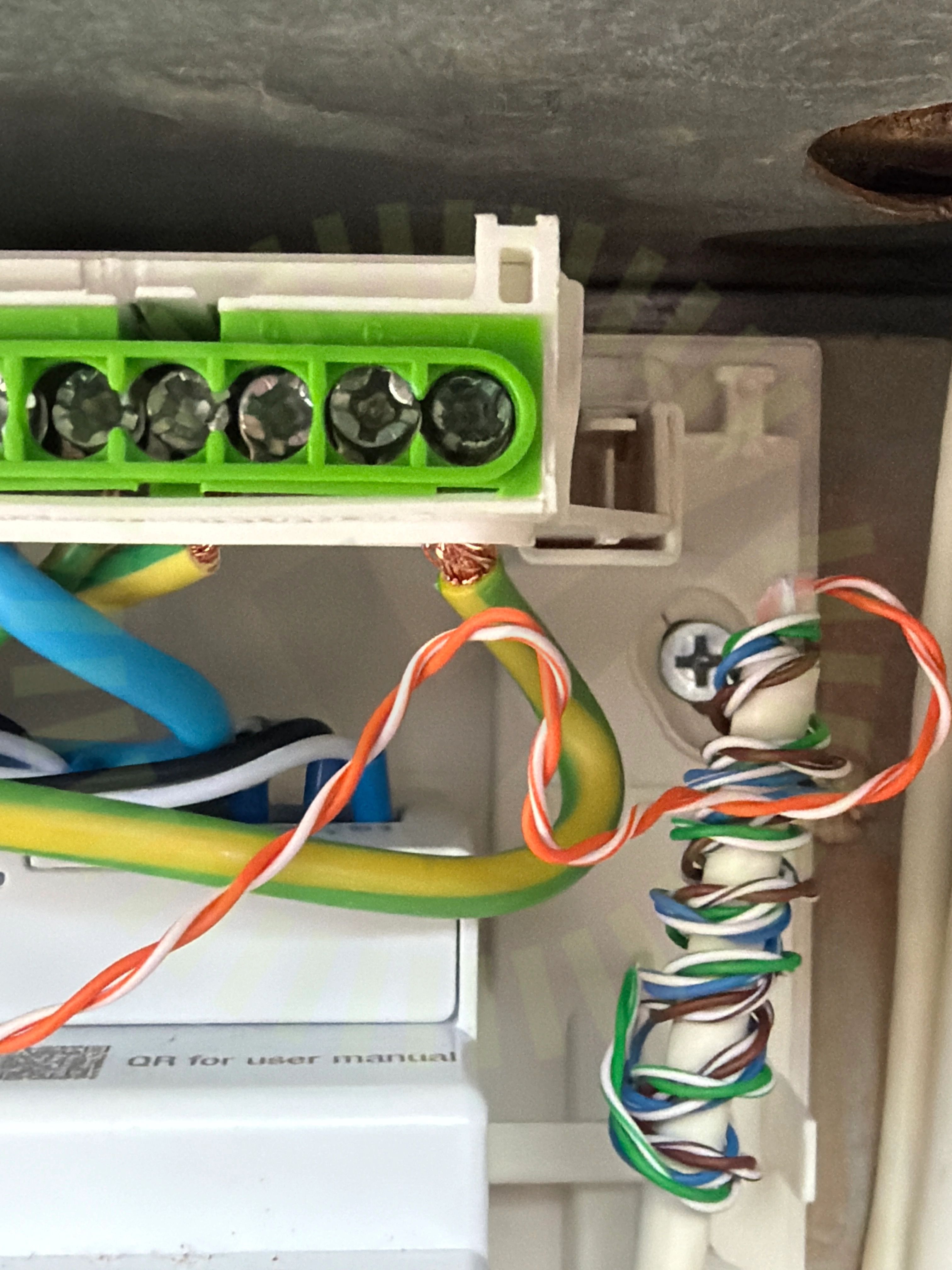

6.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

3/36

8.1 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint i flera anslutningar.

SS 436 40 00 (134.1.4)

8.2 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

8.3 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant. Skav mot mantel syns

Godkända kontrollpunkter

33/36

AC Kablage förläggning

Anslutning av växelriktare

Avstånd närliggande objekt

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
