Besiktningsrapport

9.6

Installation genom

Söderens

Datum

28 september 2023

Ort

Landvetter, Västra Götalands län

Panelramar separerade

Ändklämmor

Stress på kontakter

96% godkända4% ej godkända

Om installationen

PanelerTrina: TSM-NEG9.28

MontagesystemVan der valk: ValkPitched - Trapezoidal Kort skena

MontagesystemVan Der Valk: Strongline Heavy Duty roof hook

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

TillbehörUndercentral

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

1/39

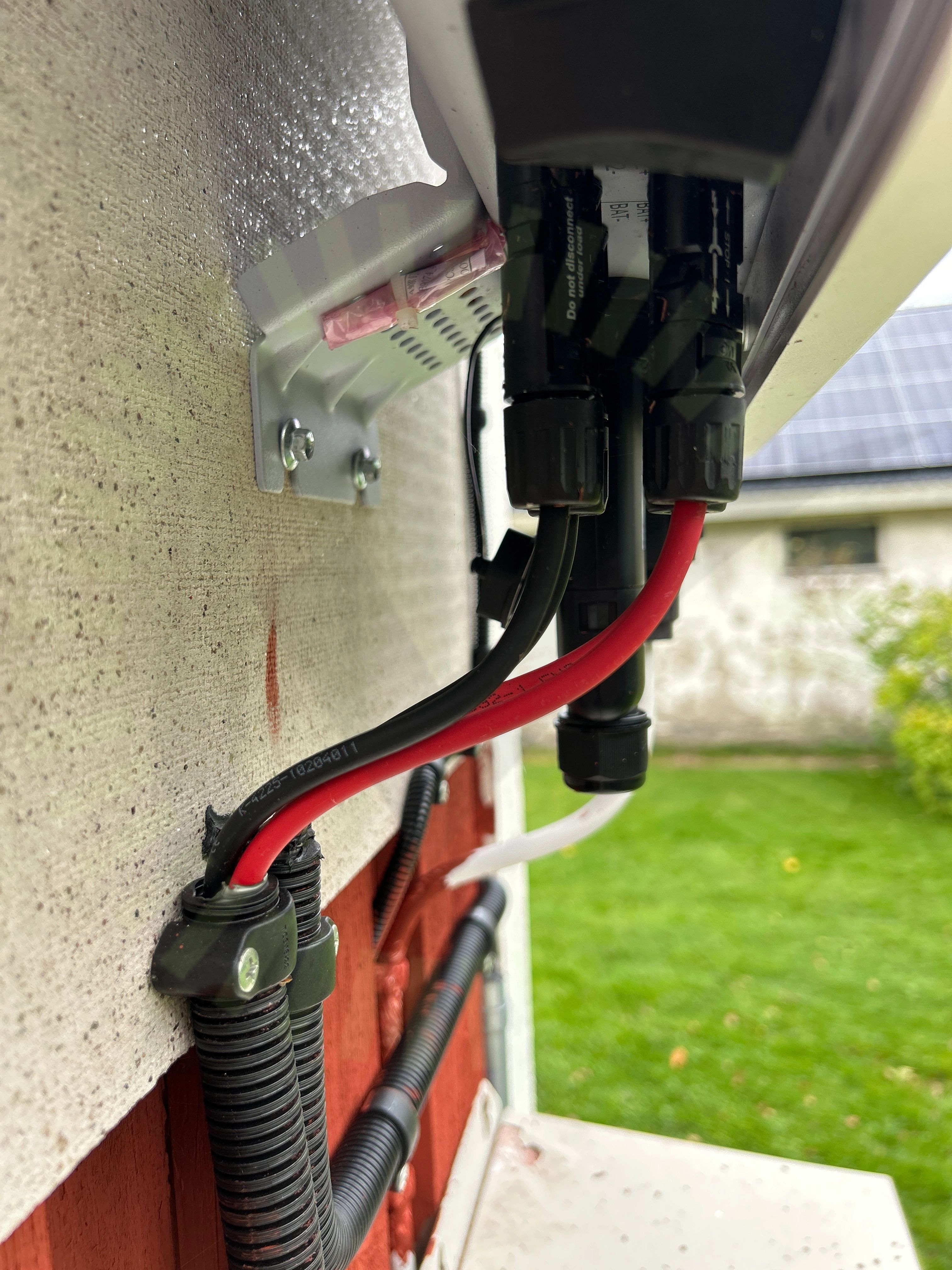

2.1 Stress på kontakter

Inte godkänd

Växelriktarens kontakter utsätts för stress. Kontakter dras mot vägg.

Godkända kontrollpunkter

38/39

AC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäxelriktarens IP klassning

Trina: TSM-NEG9.28

Anmärkningar

1/28

3.1 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

Trina Solar, Vertex Series Modules, UM-M-0002/Ver. I, Sida 14

Godkända kontrollpunkter

25/28

DräneringshålDräneringshålFörbindelse av kontakterFörbindelse av kontakterFöremål mot bakstyckeFöremål mot bakstyckeKlämmornas placeringKlämmornas placeringKlämmornas överlappningKlämmornas överlappningKontaktdonKontaktdonPanelkablagets böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningPunktbelastningSkador på panelSkador på panelSkuggaSkuggaSpänningar i ramSpänningar i ramStress på kontakterStress på kontakter

Ej tillgängligt vid besiktning

2/28

SträngförläggningSträngförläggning

Undercentral

Godkända kontrollpunkter

7/7

BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Van Der Valk: Strongline Heavy Duty roof hook

Anmärkningar

1/22

5.1 Ändklämmor

Inte godkänd

Panelens ändklämma är inte korrekt monterade på översta skenan.

Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 21-22

Godkända kontrollpunkter

20/22

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämma över skarvMittklämmorPlaceringRåspontsinfästningSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTakstolsinfästningUnderliggande takpannaVäderbeständigt material

Ej tillgängligt vid besiktning

1/22

Takgenomföring

Van der valk: ValkPitched - Trapezoidal Kort skena

Godkända kontrollpunkter

20/20

Använd plåtskruvDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarnas placeringKabeldragning mellan takytorKabeluppfästningKlämma över skarvMittklämmorPlaceringPlåtens tjocklekPlåtinfästningSkadorSkenans utstick för klämmaSkruvarnas monteringSnö- och VindlastberäkningTakets lutningTätningVäderbeständigt materialÄndklämmor
