Besiktningsrapport

8.4

Installation genom

Freebo

Datum

28 april 2025

Ort

Surahammar, Västmanlands län

Förbindelse av kontakter

Kopplingslåda

90% godkända10% ej godkända

Om installationen

PanelerPeimar: SF390M (FB)

MontagesystemK2 SolidRail med MAFI infästning

VäxelriktareSonnenkraft: SK-WR-4k-25k

TillbehörUndercentral

Installerad av Freebo som har ett lågt snittbetyg på 7.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Tak 1, K2 SolidRail med MAFI infästning

Anmärkningar

6/21

2.1 Främmande material

Inte godkänd

Installationen är utförd med blandade montagesystem. Detta påverkar garantier samt förhindrar en godkänd lastberäkning.

2.2 Heavy Brackets

Inte godkänd

Två system är blandade. Det finns inget underlag på var eller om Heavy Brackets behövs.

2.3 Skenornas infästning

Inte godkänd

Två olika montagesystem är blandade. Ena tillverkarna tillåter inte att systemen blandas och en korrekt infästning mellan de båda systemen saknas.

2.4 Skenornas överhäng

Inte godkänd

Två olika montagesystem är blandade. Ena tillverkaren tillåter inte att systemen blandas och en korrekt lastberäkning med överhäng går inte att ta fram från tillverkarna.

2.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning finns endast för Mafi vilket avser infästningar på taket. Då det är ett blandat system med skenor från K2 går det inte att ta fram en korrekt lastberäkning som avser blandningen av systemen.

Tillverkarens montageanvisningar

2.6 Takkrokarnas CC

Inte godkänd

Två montagesystem är blandade. Underlag för att kontrollera krokarnas korrekta avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

14/21

DC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningLäktinfästningMittklämmorPlaceringPotentialutjämningsledareSkadorSkenans utstickSkenskarvarUnderbyggnadVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/21

Takgenomföring

Tak 1, Peimar: SF390M (FB)

Anmärkningar

2/17

3.1 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00, 712.526

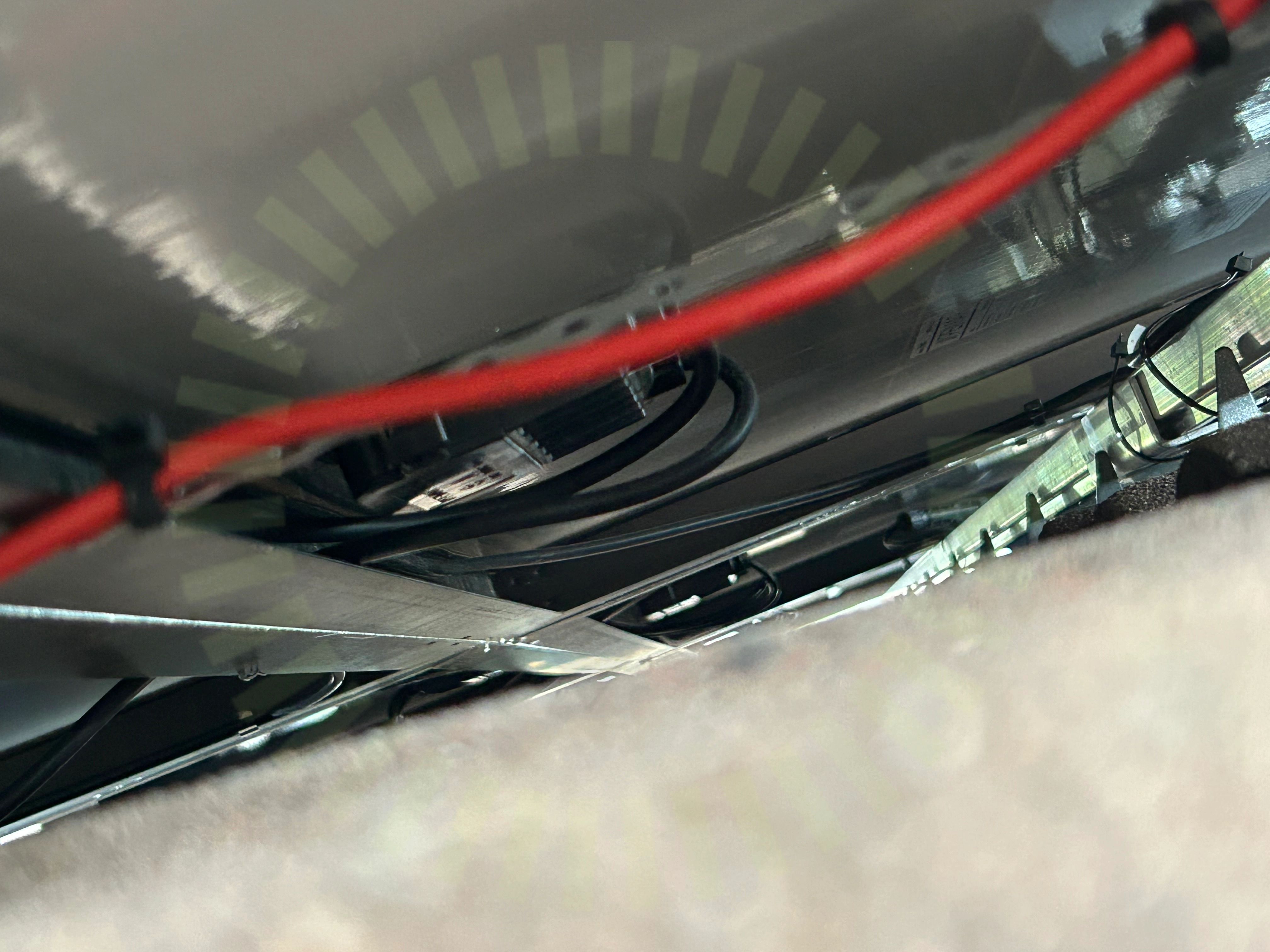

3.2 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

Godkända kontrollpunkter

15/17

Avstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Undercentral

Godkända kontrollpunkter

7/7

BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/38

6.1 Avsaknat underlag

Inte godkänd

Kund saknar underlag för växelriktare. Varken datablad eller manual finns att tillgå. Överlämnade dokument stämmer inte överens med den installerade växelriktaren.

Godkända kontrollpunkter

37/38

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordfelsbrytareJordning av chassiKabeldimensioneringLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
