2.1 Närliggande objekt
Inte godkändBatteriet har inte rätt avstånd till omkringliggande material.
SBR064-256-UEN-Ver19-202302, Sida 15
Besiktningsrapport
9.7
Installation genom
Söderens
Datum
19 februari 2024
Ort
Gråbo, Västra Götalands län
93% godkända7% ej godkända
Om installationen
PanelerTrina: TSM-NEG9RC.27
MontagesystemTJB: Solentra Krokfäste för råspont/bärläkt
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörCHINT: Sungrow DTSU666
TillbehörUndercentral
Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Anmärkningar
1/15Godkända kontrollpunkter
14/15Batteri PEBatterimodulDC anslutningFastsäkring av produktLock och sidoskyddRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

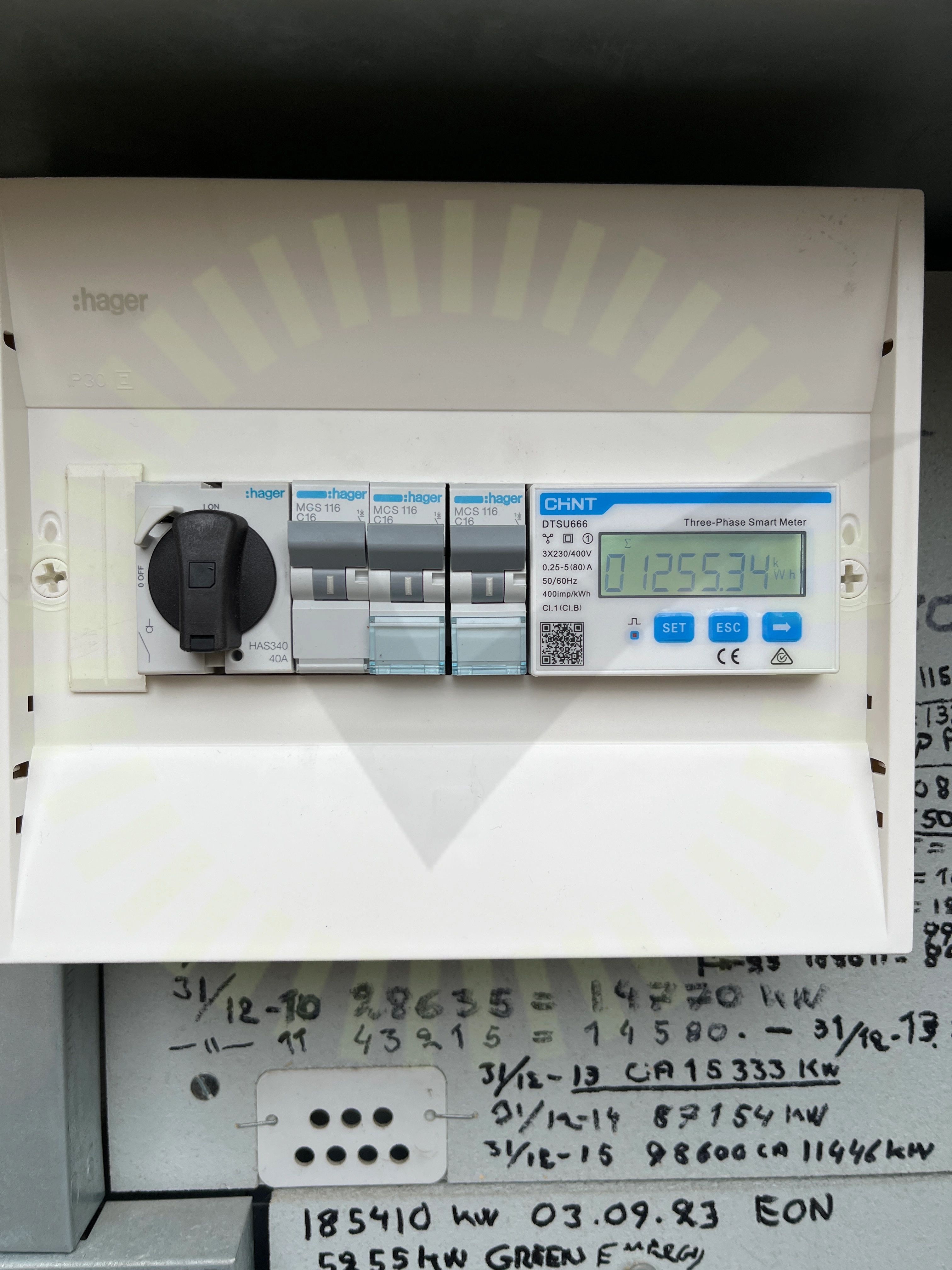

Smartmätare
Godkända kontrollpunkter
4/4Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage
Tak 1, TJB: Solentra Krokfäste för råspont/bärläkt
Anmärkningar
1/23

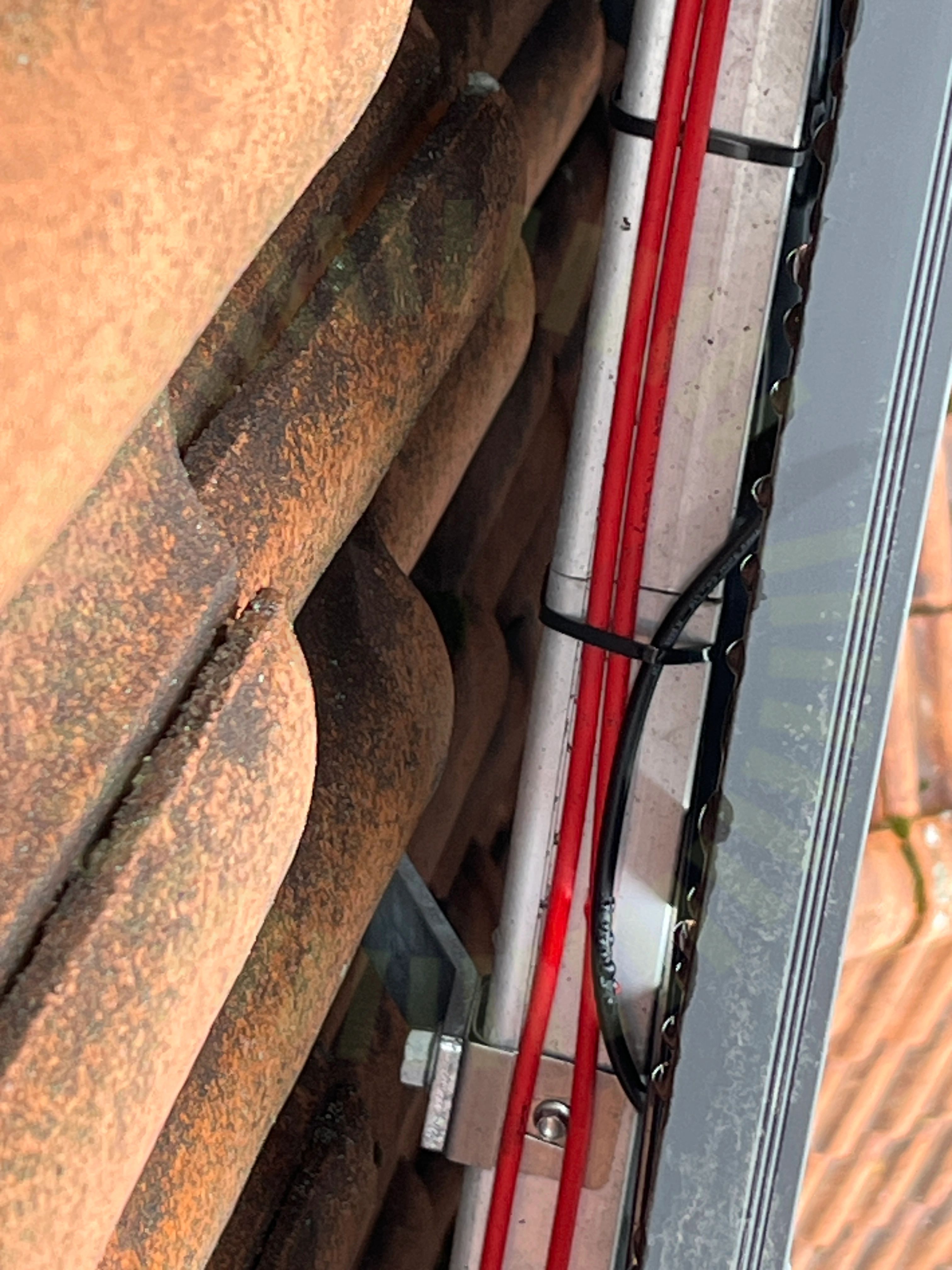

4.1 Skenskarvar
Inte godkändGlipa saknas vid skenskarv.
TJB: Solentra Monteringsanvisningar Infästningsskena 231025
Godkända kontrollpunkter
22/23DC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKabeluppfästningKlickfästeKlämmans placering i skenaMittklämmorRåspontsinfästningSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmorÖverliggande takpanna
Tak 1, Trina: TSM-NEG9RC.27
Anmärkningar
1/15

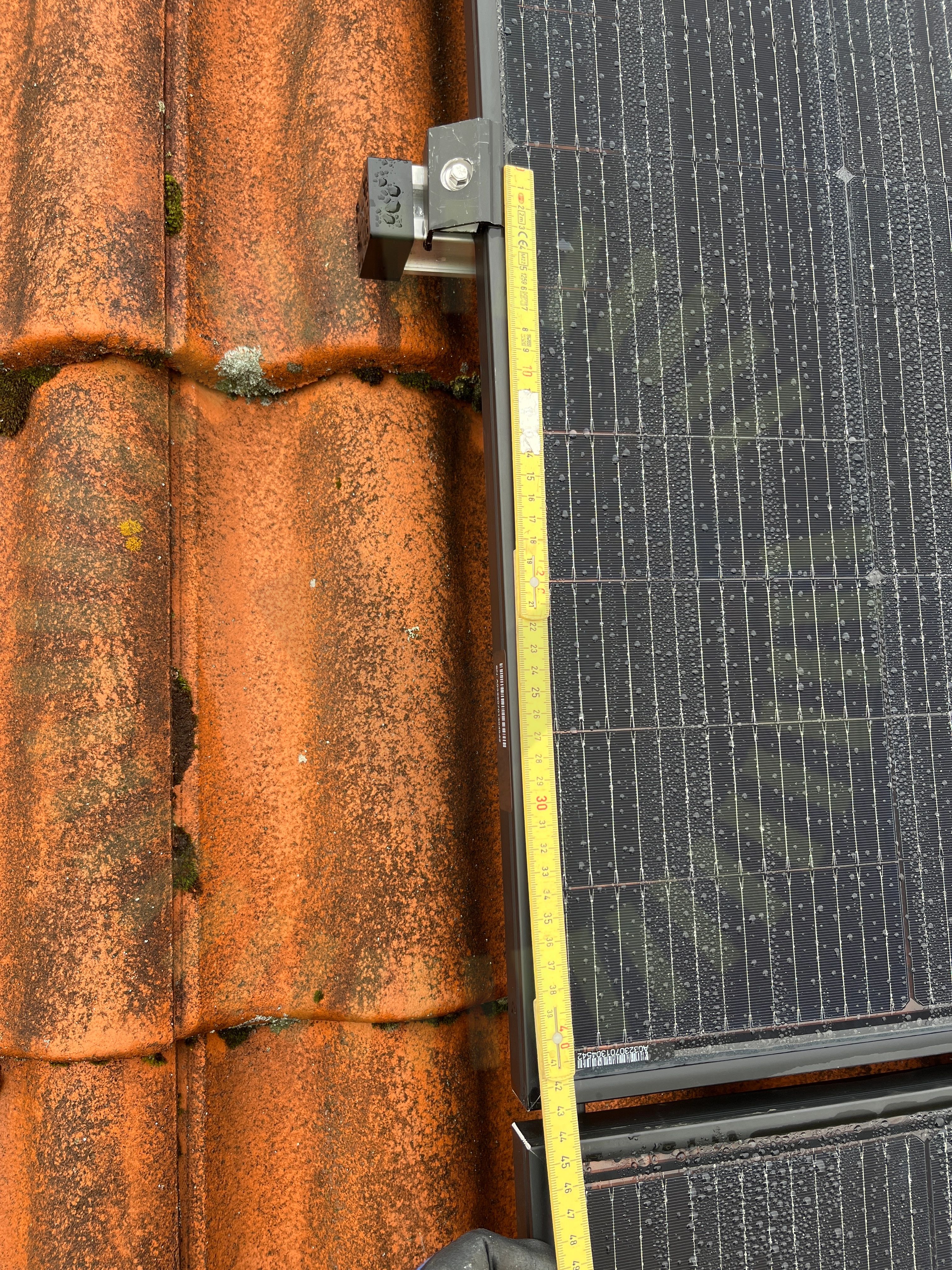

5.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
User Manual UM-M-0002/Ver. J Nov 2023, Sida 19-23
Godkända kontrollpunkter
13/15DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/15Strängförläggning
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
5/37

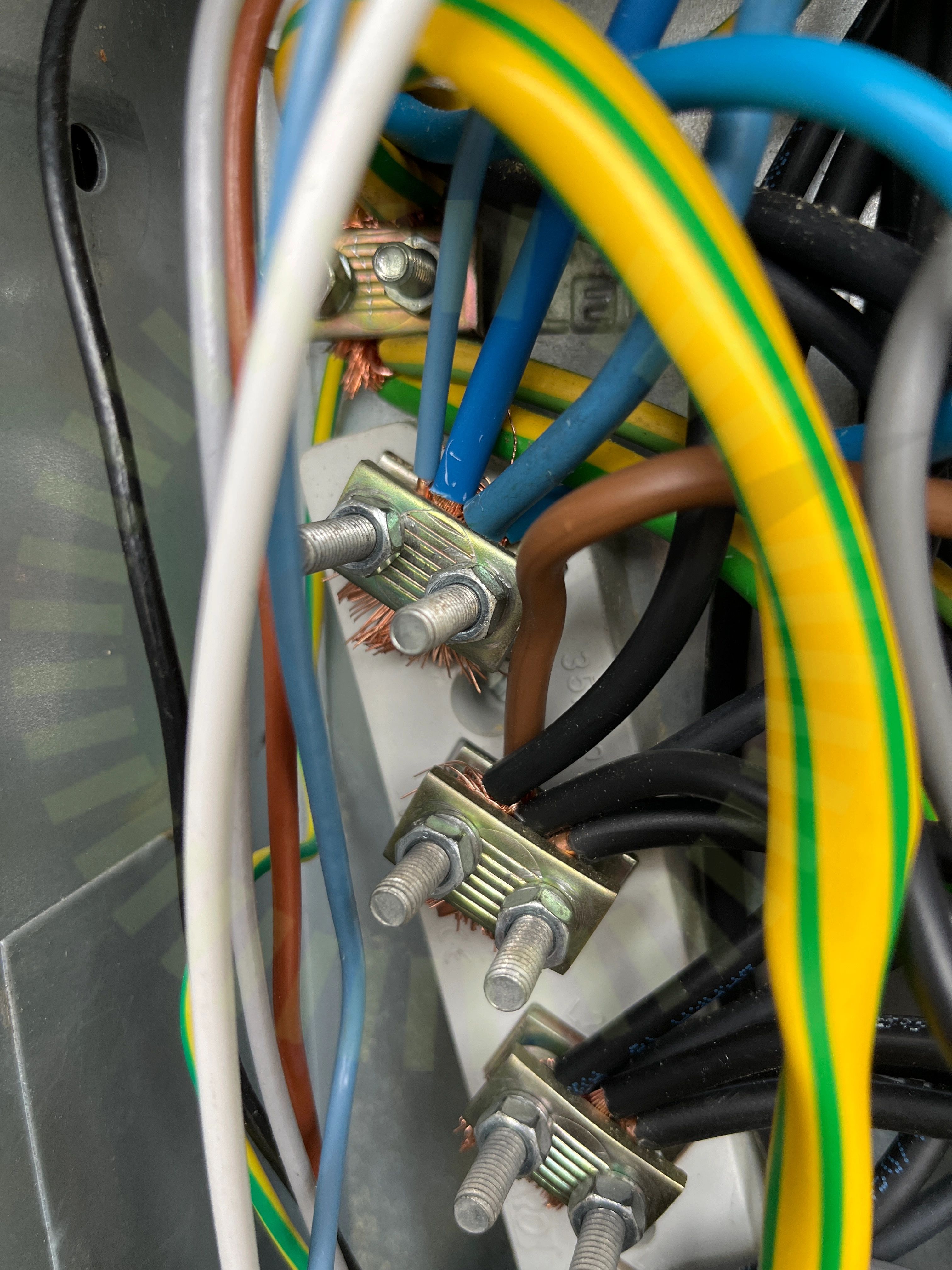

8.1 Anslutning av ledare
Inte godkändMångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad. Kardeler spretar även från plint.
SS 436 40 00 (134.1.4)
8.2 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
8.3 Dubbel matning
Inte godkändHuvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.
SS 436 40 00 (312.2.1.2 / 512.1.2)
8.4 Identifiering
Inte godkändMärkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.
SS 436 40 00 (514.1)

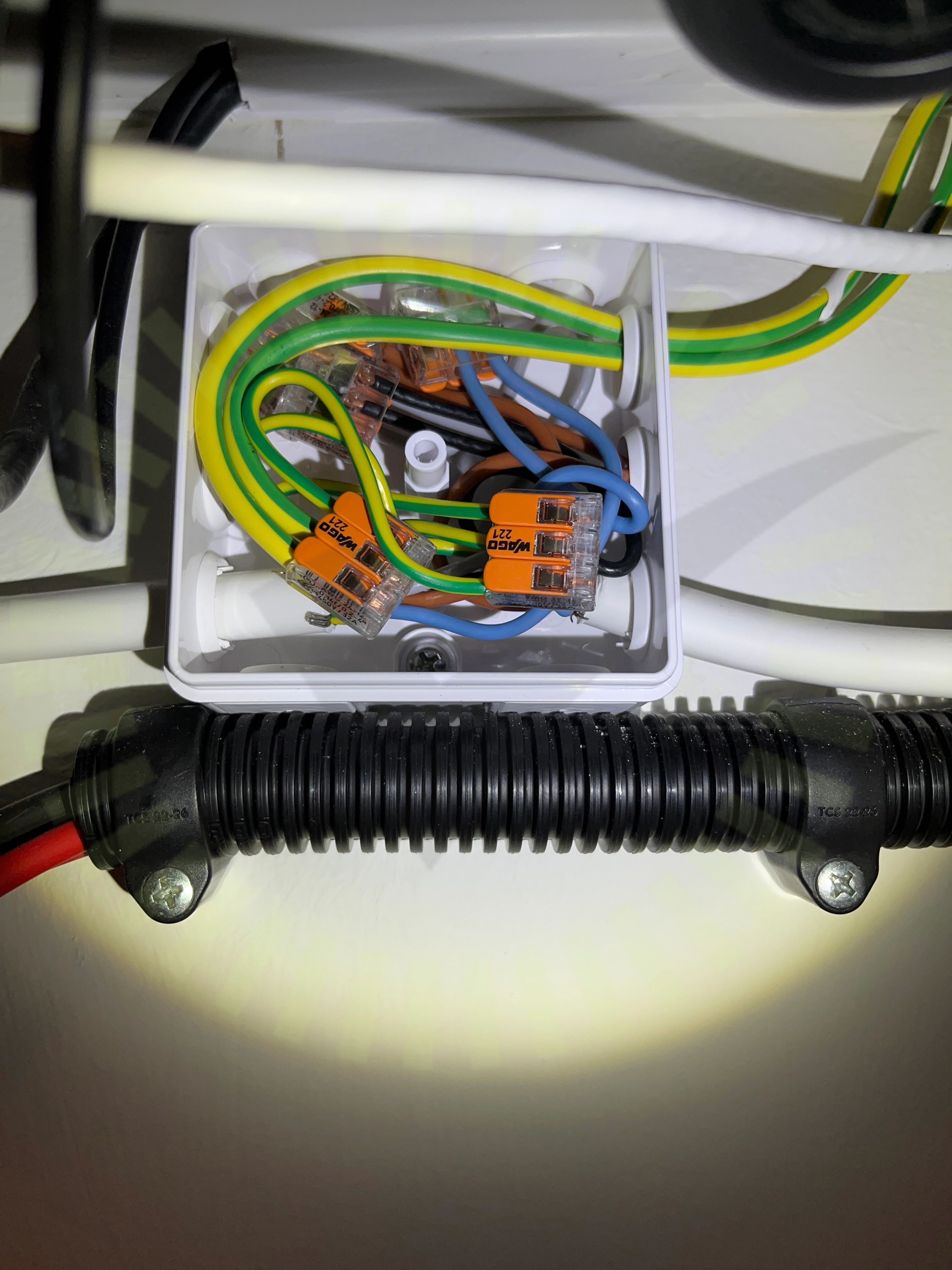

8.5 Kopplingsdosa: Dragavlastning
Inte godkändKabel till växelriktare samt PE kabel till både batteri och växelriktare är inte dragavlastat inne i kopplingsdosa.
Godkända kontrollpunkter
32/37AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
