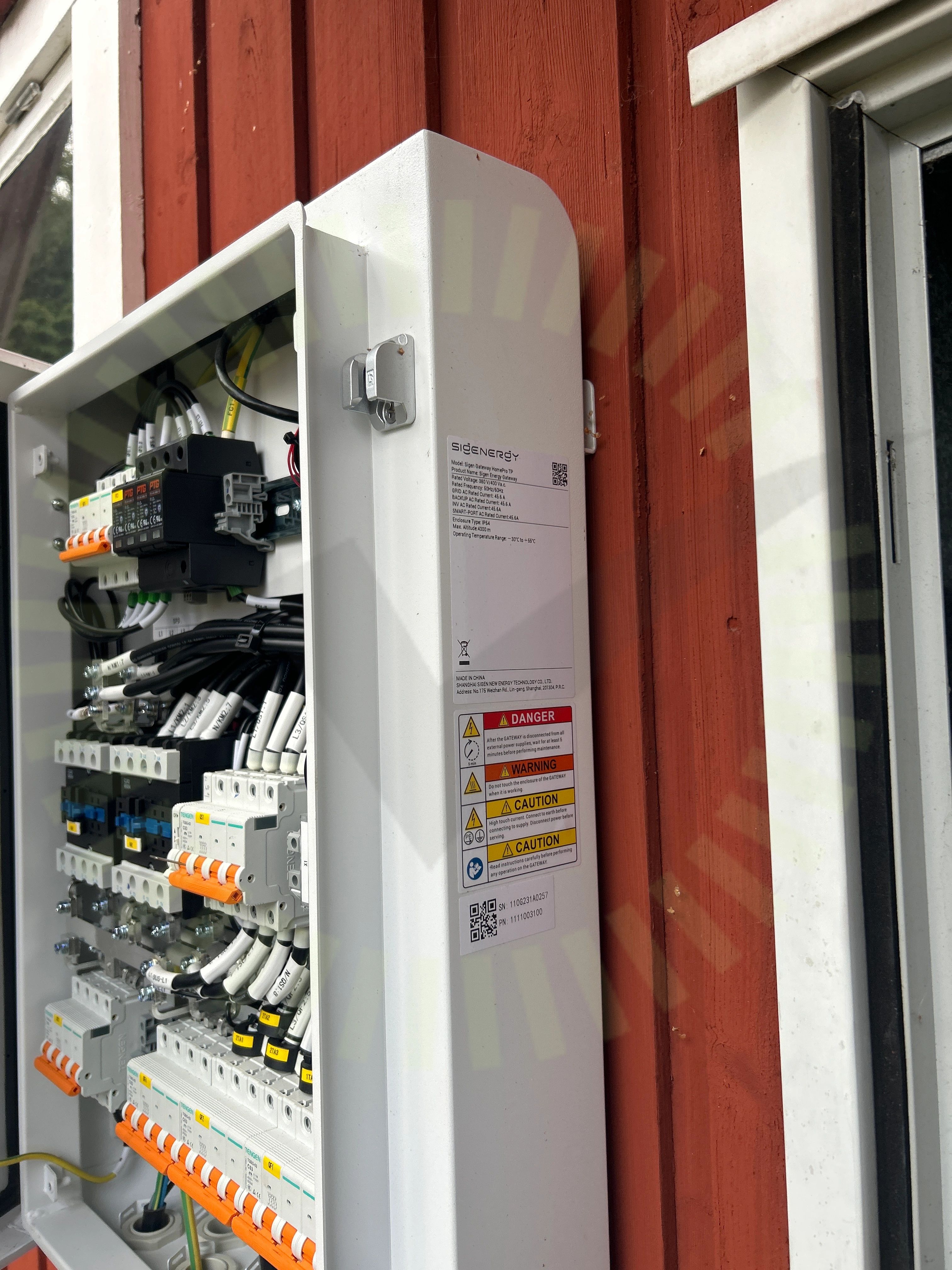

5.1 Bakomliggande material
Inte godkändBakomliggande material uppfyller inte tillverkarens krav. Ska ej vara brännbart.
Sigen Gateway HomePro TP Installation Guide Version: Draft A Release date: 2025-01-22, Sida 6
Besiktningsrapport
9.3
Installation genom
GoSol Energi
Datum
11 december 2025
Ort
Mariestad, Västra Götalands län
94% godkända6% ej godkända
Om installationen
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörEastron: Sigen Sensor TP-CT120-DH
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Ej tillgängligt vid besiktning
1/1Avtal
Batteri
Godkända kontrollpunkter
5/5KåporPlacering bärighetSammansättning av komponenterSkadorTillgång till batteriet
Smartmätare
Godkända kontrollpunkter
6/6Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tillbehör
Anmärkningar
2/11

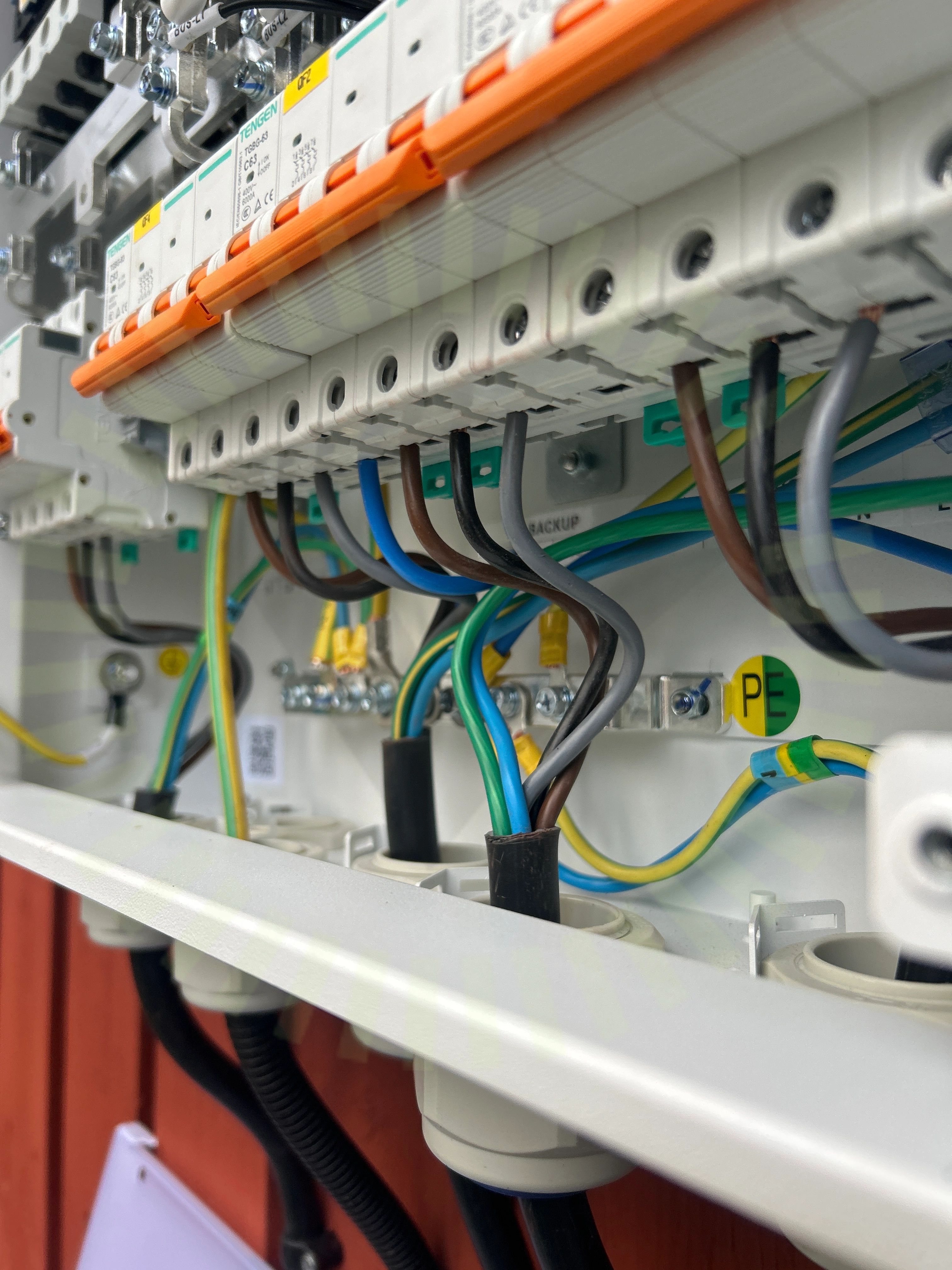

5.2 Anslutning till växelriktare
Inte godkändSäkringar är på 63A och är för stor för valt kablage.
Sigen Gateway HomePro TP Installation Guide Version: Draft A Release date: 2025-01-22, Sida 9
Godkända kontrollpunkter
9/11Anslutning back-upAnslutning till GridAvstånd närliggande objektAvstånd till havetFastsäkring av produktFörskruvningJordspettPlaceringVäderskydd
Undercentral
Anmärkningar
1/6

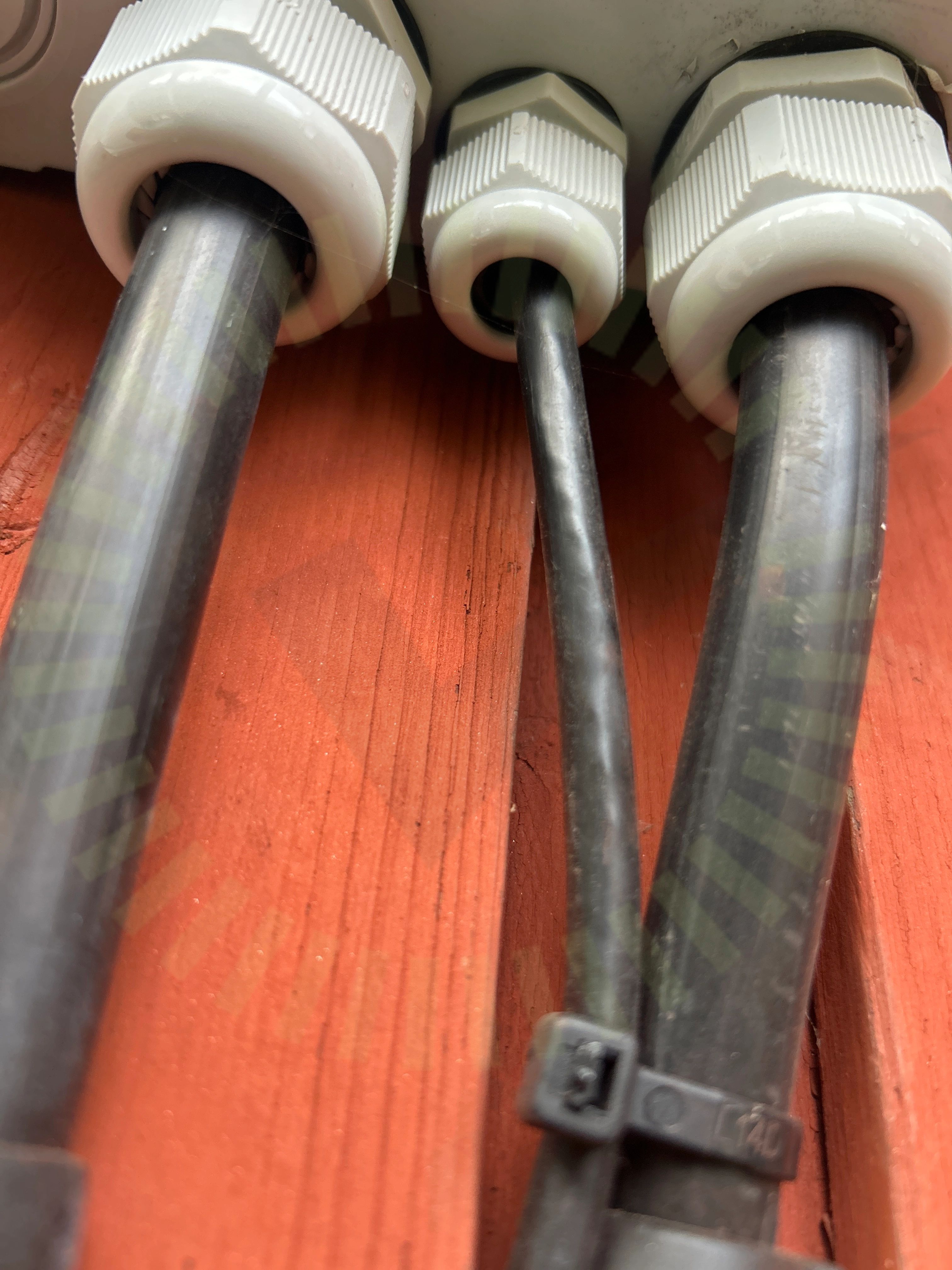

6.1 Kabelinföringar
Inte godkändFörskruvning inte korrekt åtspänd och håller inte runt kabeln.
Godkända kontrollpunkter
5/6InfästningIP-KlassningPEN-ledarePlaceringSkydd mot beröring
Varselmärkning (1)
Anmärkningar
2/4

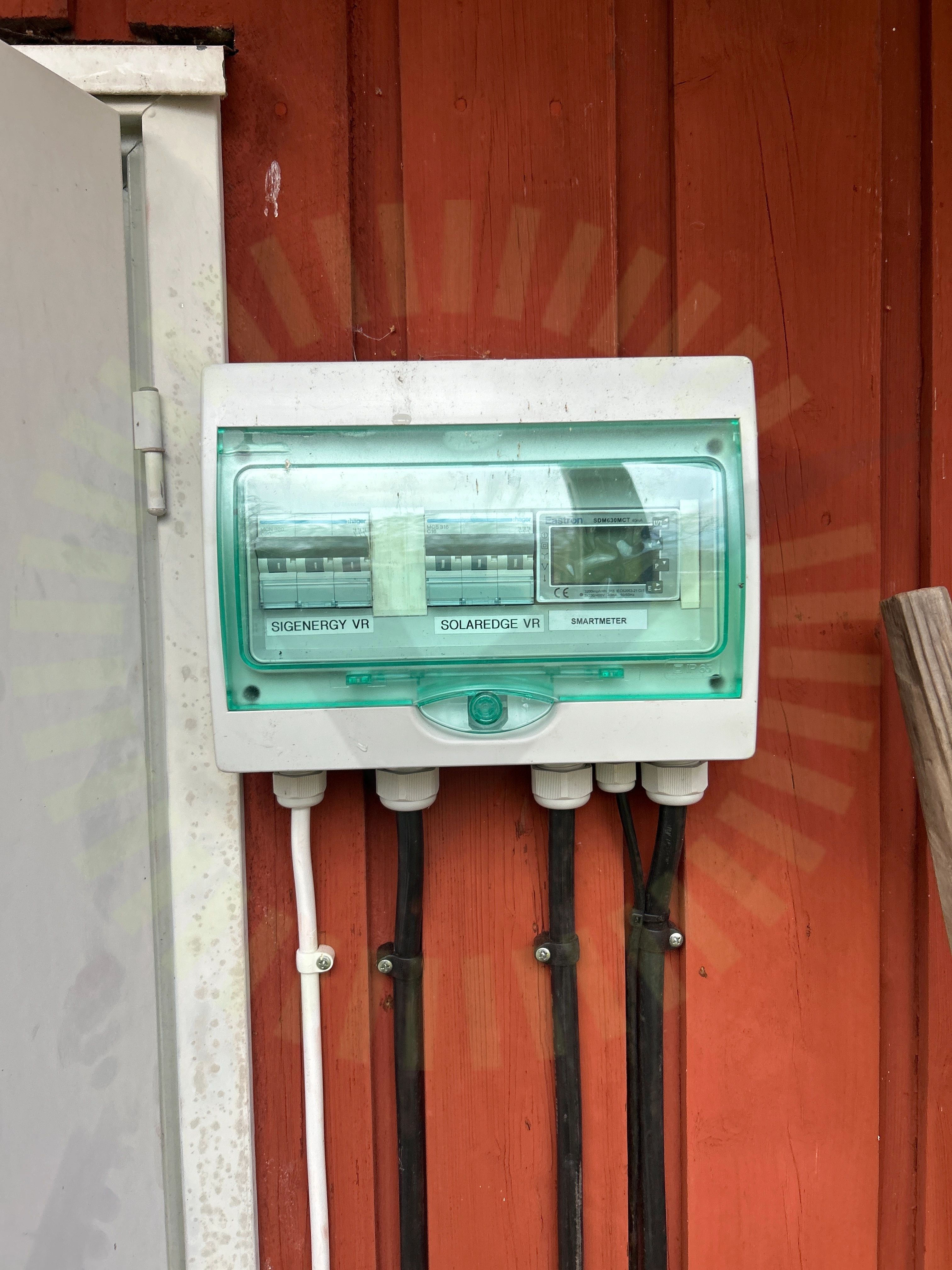

7.1 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.
SEK 457, Sida 42

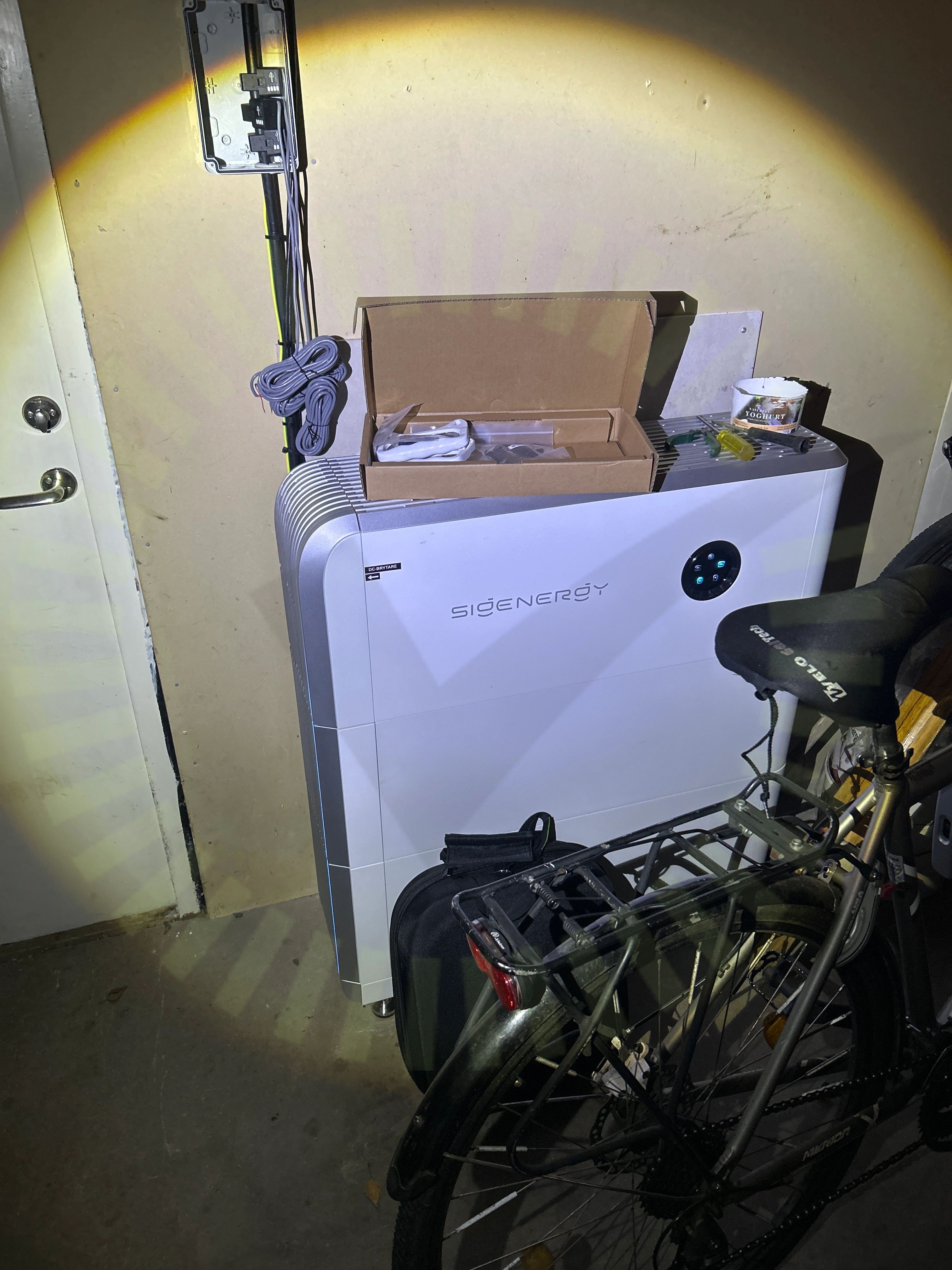

7.2 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
2/4Informering av solcellerMissvisande varselmärkning
Växelriktare (1)
Godkända kontrollpunkter
26/26AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
