Besiktningsrapport
9.3
Installation genom
GoSol Energi
Datum
7 februari 2024
Ort
Lycke, Västra Götalands län
Skruvar korrekt
Kabeluppfästning
PEN-ledare

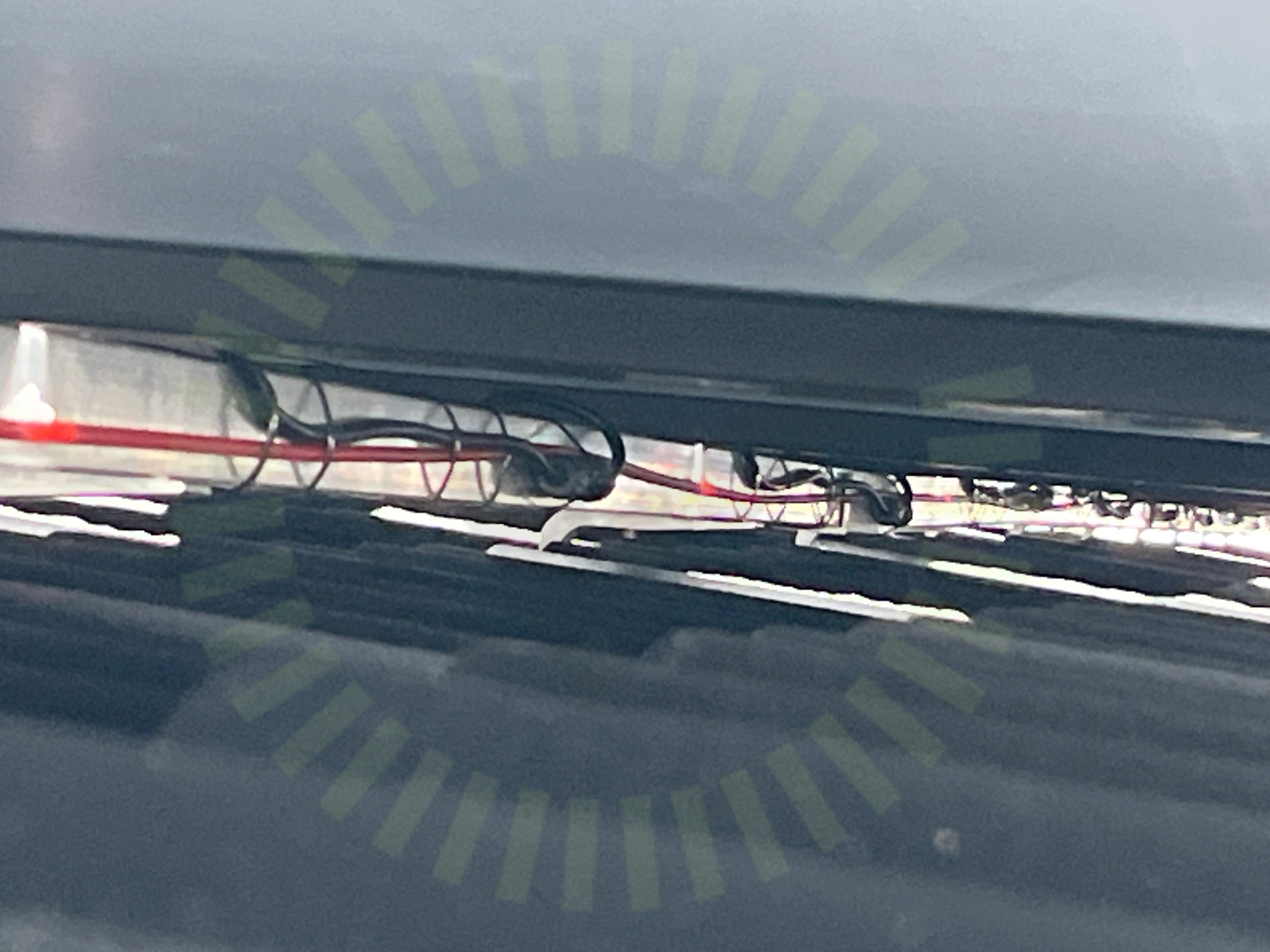

+ 2
93% godkända
7% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10-66HBB/-V
Paneler
DMEGC: DM(XXX)M10-54HBB/-V
Montagesystem
K2: SingleRail: Single Hook 3S
Växelriktare
GroWatt: MOD 10-15KTL3-X
Tillbehör
Smartmätare: CHINT DTSU666
Tillbehör
Undercentral
Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
Godkända kontrollpunkter
2/3
Tak 1, DMEGC: DM(XXX)M10-54HBB/-V
Anmärkningar
1/16

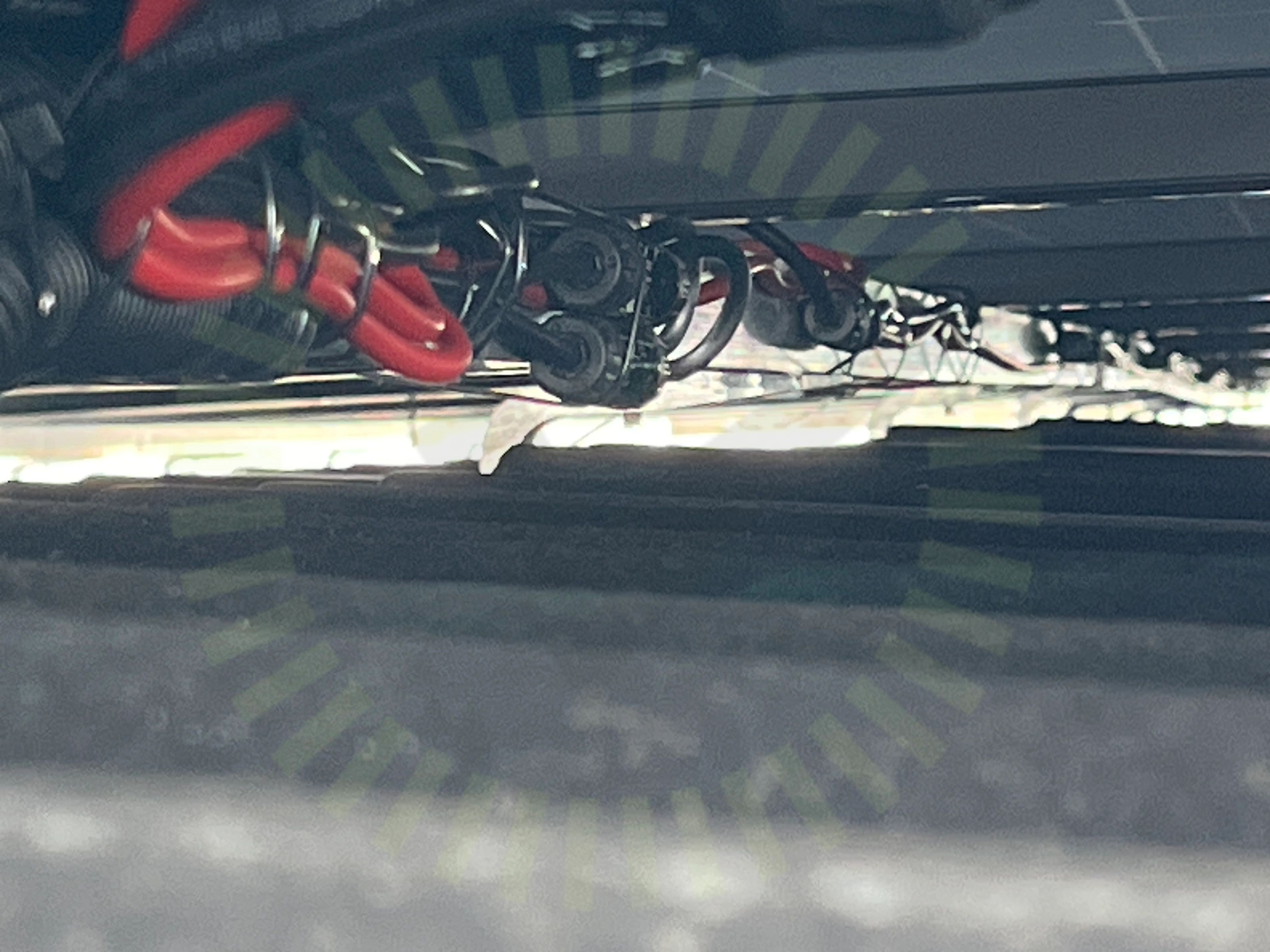

2.1 Kontaktdon
Inte godkänd
Buntband får inte placeras över kontaktdonens hölje.
Godkända kontrollpunkter
15/16
Tak 1, DMEGC: DM(XXX)M10-66HBB/-V
Anmärkningar
1/16
3.1 Kontaktdon
Inte godkänd
Buntband får inte placeras över kontaktdonens hölje.
Godkända kontrollpunkter
15/16
Tak 1, K2: SingleRail: Single Hook 3S
Anmärkningar
2/25
4.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.
4.2 Skruvar korrekt
Inte godkänd
Skruvar ligger inte korrekt mot krokens bottendel.
Godkända kontrollpunkter
23/25
Undercentral
Anmärkningar
1/6
5.1 PEN-ledare
Inte godkänd
Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
Godkända kontrollpunkter
5/6
Varselmärkning
Godkända kontrollpunkter
5/5
Växelriktare
Anmärkningar
1/36

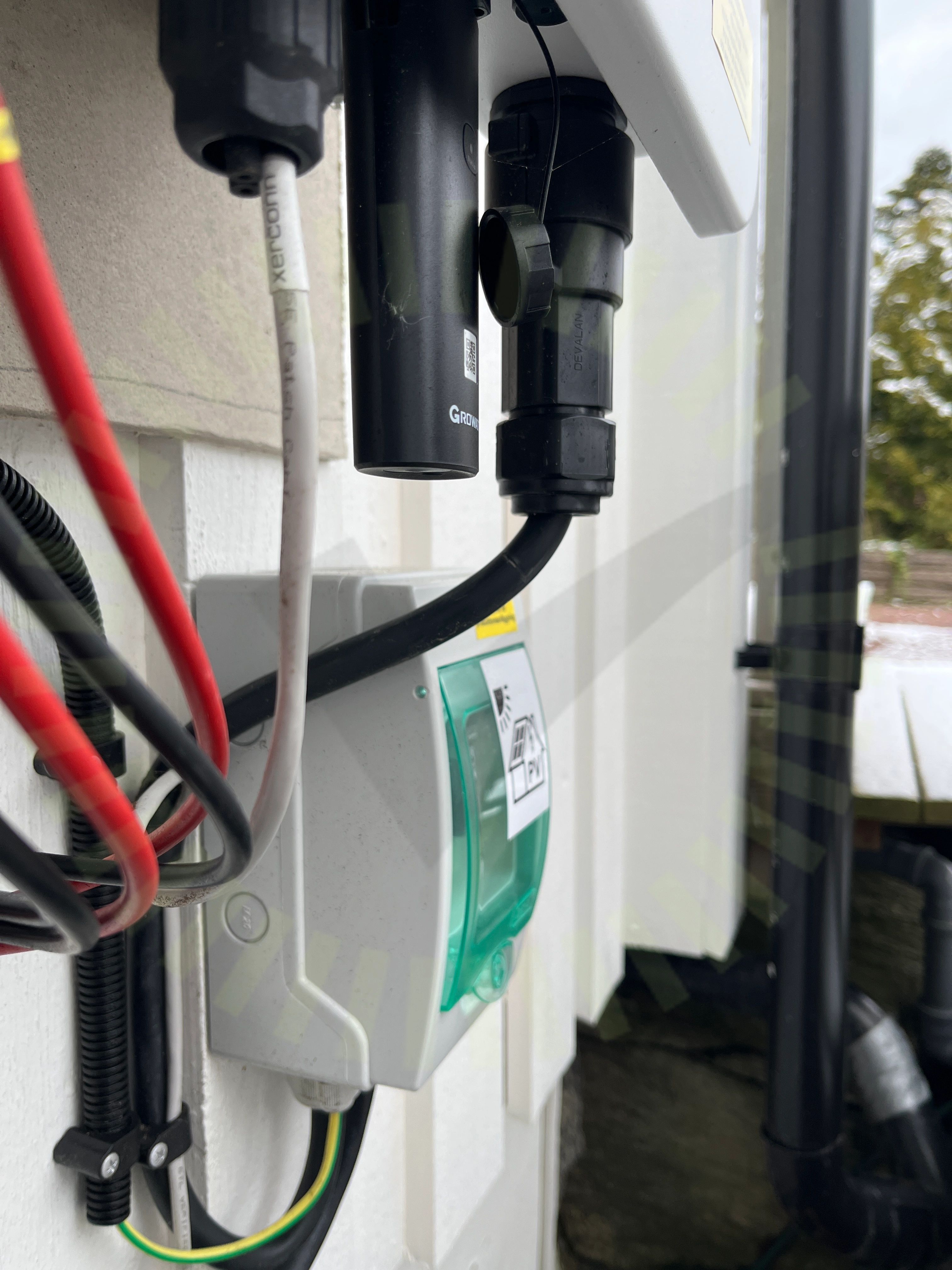

7.1 Förskruvning
Inte godkänd
Förskruvningen utsätts för stress, dras mot väggen.
