1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.4
Installation genom
Auterra Solar
Datum
22 januari 2026
Ort
Norsholm, Östergötlands län
89% godkända11% ej godkända
Om installationen
PanelerAIKO: A-MAH54Db
MontagesystemWeland Stål: Läktfästen
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareHuawei: SUN2000-(5K-12K)-MAP0 Series
BatteriHuawei: LUNA2000-7/14/21-S1
TillbehörHuawei: SmartGuard-63A-T0/AUT0
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
TillbehörCHINT: Huawei DTSU666 (med CT)
Installerad av Auterra Solar som har ett högt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/21.2 Strängschema
Inte godkändDet går ej att tyda av strängsschemat hur panelerna är kopplade på taket.
Back-Up Box
Anmärkningar
3/11

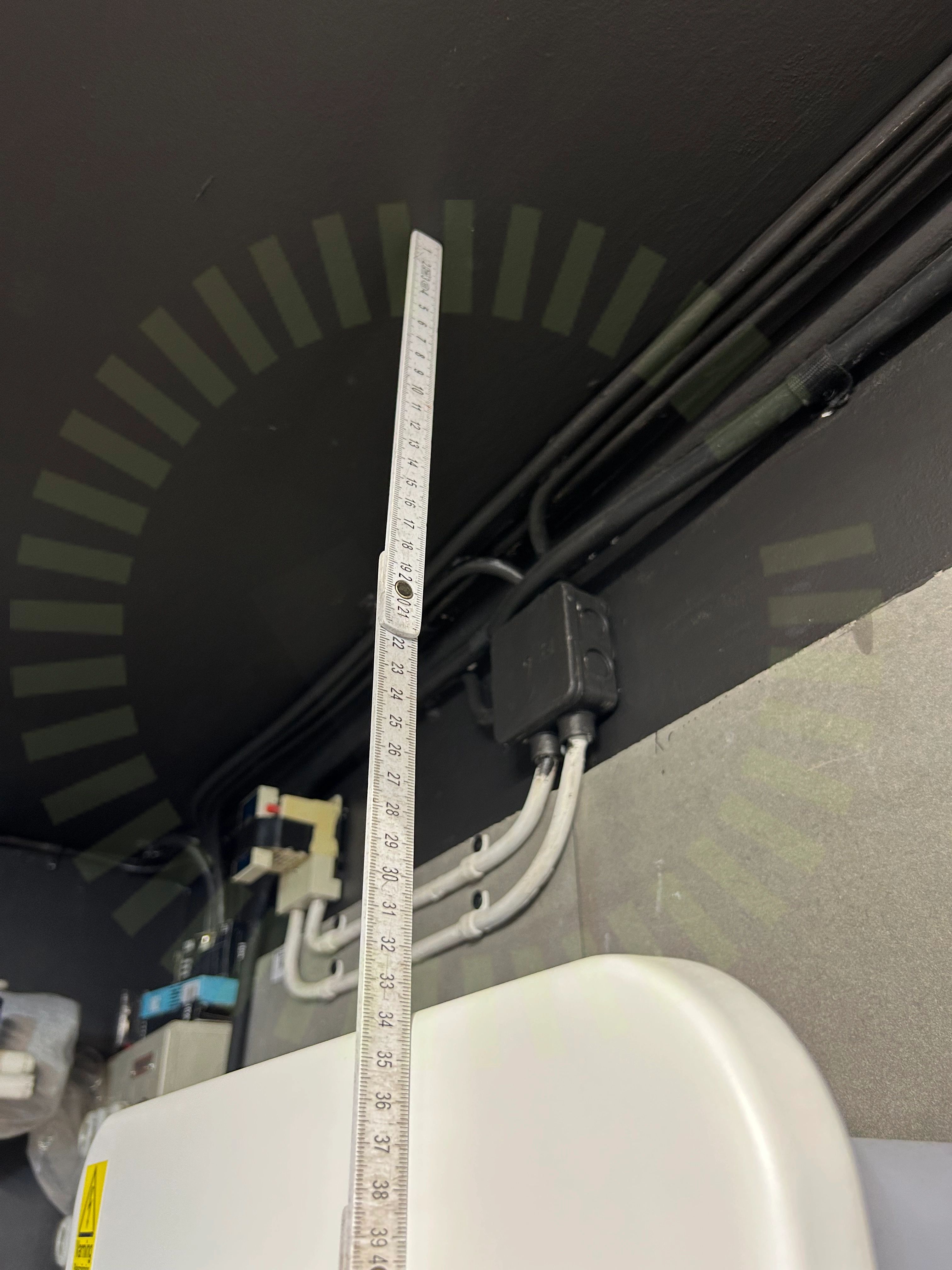

2.1 Avstånd till närliggande objekt
Inte godkändProdukten är inte installerad med korrekt avstånd till omkringliggande material. Gäller även ner mot batteriet.
Huawei, SmartGuard-63A-(T0, AUT0) User Manual, Sida 31
2.2 Eget jordtag
Inte godkändMätprotokoll för eget jordtag saknas vid besiktning.
2.3 Extern JFB
Inte godkändJordfelsbrytare saknas enligt tillverkarens anvisningar.
Huawei: SmartGuard-63A-(T0, AUT0) User Manual, Sida 49
Godkända kontrollpunkter
8/11Anslutning AC OutputAnslutning Off-Grid lasterAnslutning VäxelriktareExtern jordningInfästningPlaceringSignalkabelVinkel
Batteri
Anmärkningar
1/14

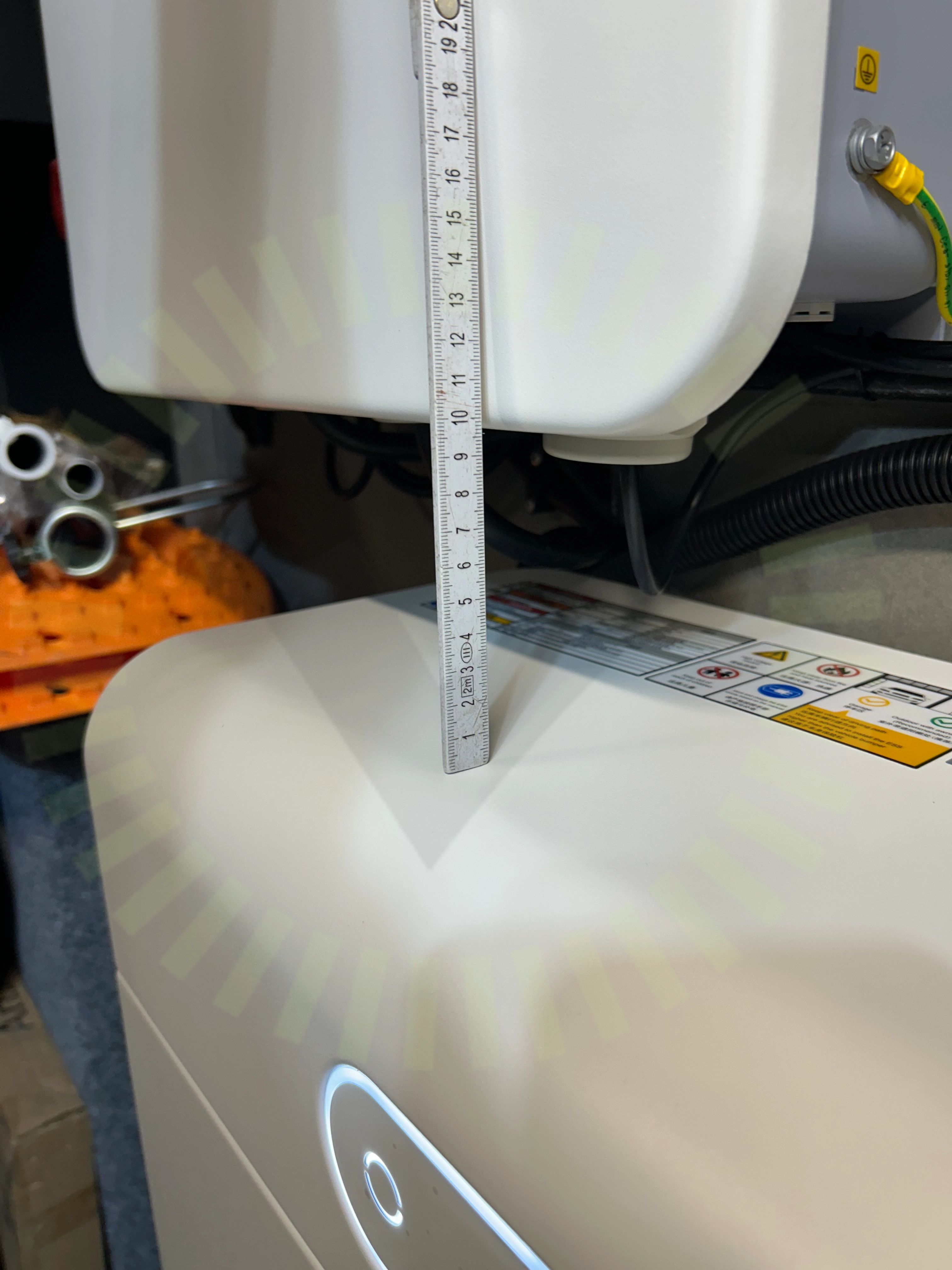

3.1 Närliggande objekt
Inte godkändBatterierna har inte rätt avstånd till omkringliggande material.
LUNA2000-(7, 14, 21)-S1 User Manual Issue 01 Date 2024-03-27, Sida 49
Godkända kontrollpunkter
13/14Avstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd
Smartmätare
Godkända kontrollpunkter
6/6Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1: AIKO: A-MAH54Db
Anmärkningar
2/16

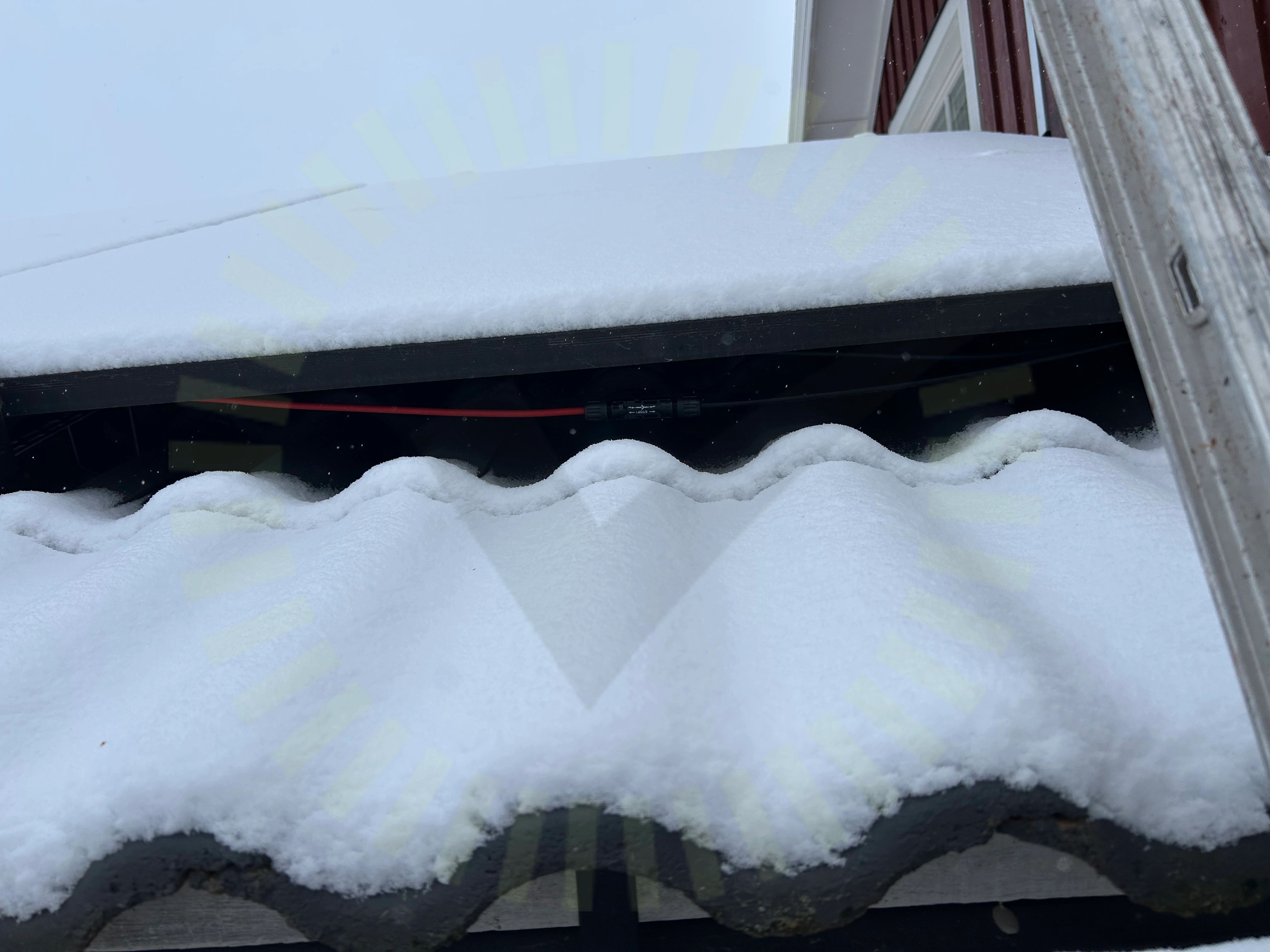

6.1 Kontaktdon
Inte godkändKontaktdon är bristfälligt uppfästa.
Stäubli MA711 sid 4

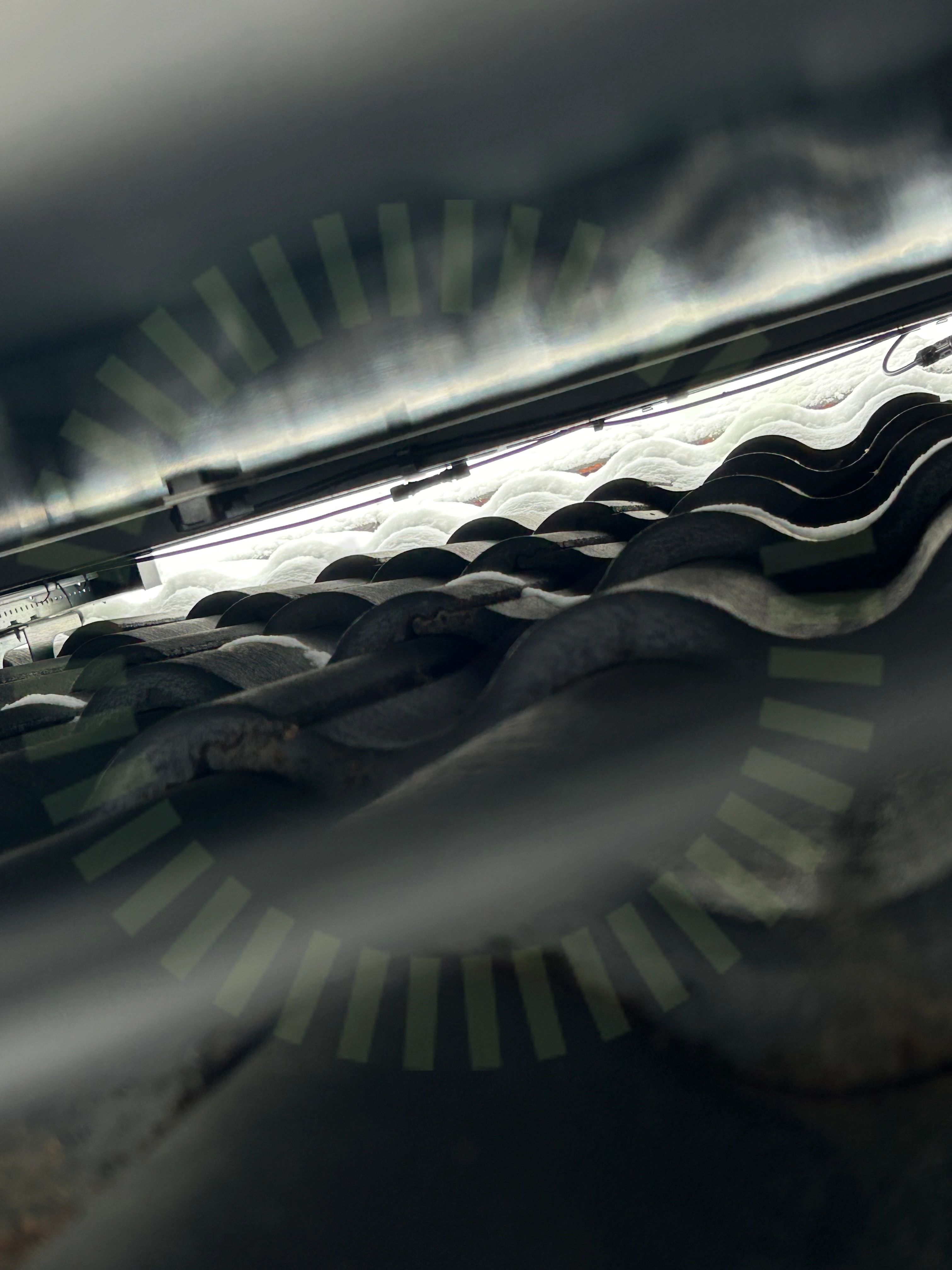

6.2 Stress på kontakter
Inte godkändKontakt ej dragavlastad och utsätts för väderpåverkan.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
14/16Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramSträngförläggning
Tak 1: Nordmount Panntak: Bärläkt
Anmärkningar
2/22
7.1 Bärläktens dimension
Inte godkändFästets "ben" har inte brutits av när tjockleken av strö- och bärläkt är mindre än 46mm.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 2

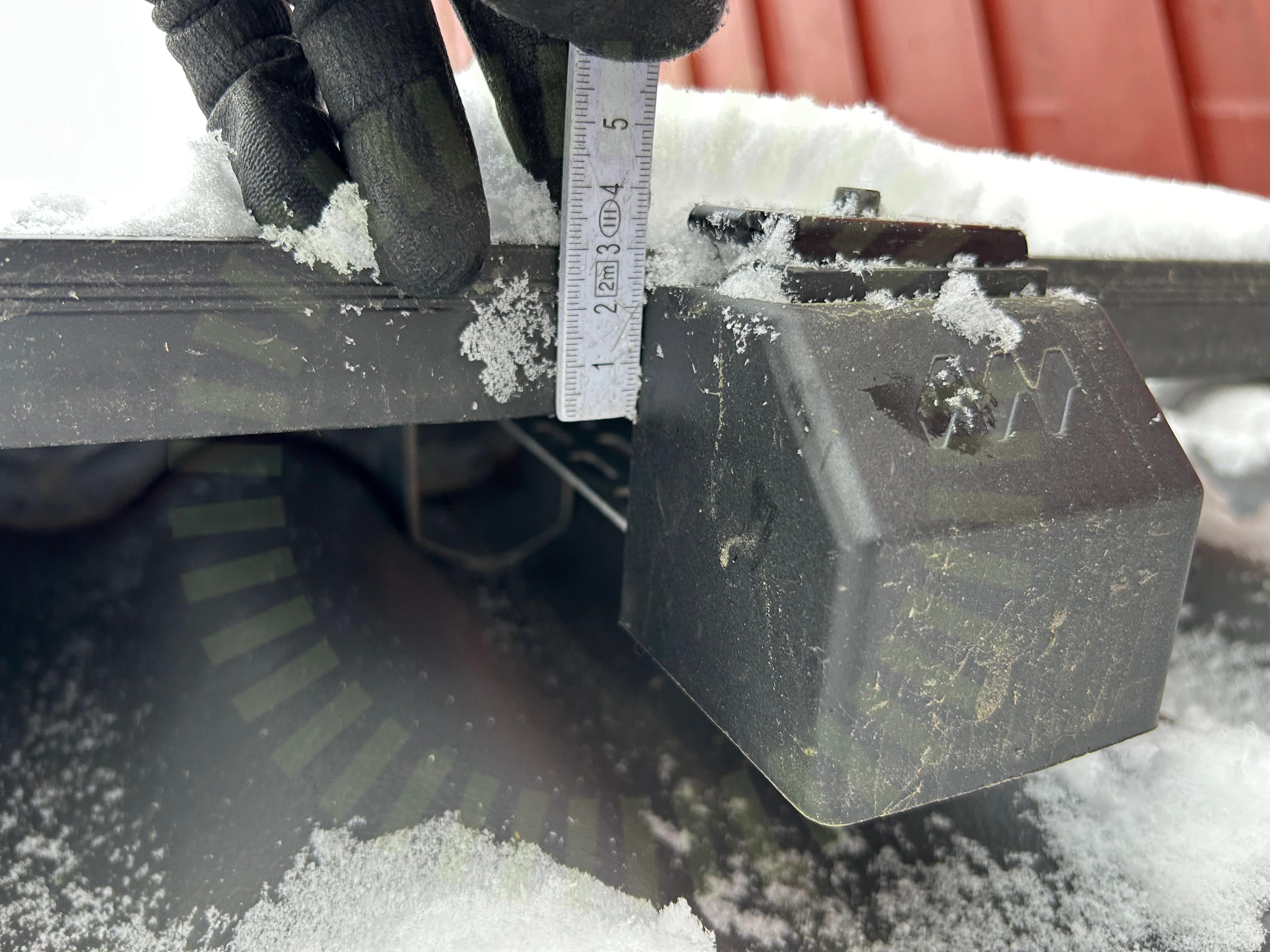

7.2 Ändklämmor
Inte godkändPlastfliken på ändkåpan ska brytas av vid montage med 30mm panelram.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 6-7
Godkända kontrollpunkter
19/22DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSnö- och VindlastberäkningStående skenorSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt material
Ej tillgängligt vid besiktning
1/22Takgenomföring
Tak 1: Weland Stål: Läktfästen
Anmärkningar
6/22
8.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.
SS 436 40 00 (712.522.101)
8.2 Skenors avstånd till varandra
Inte godkändEn korrekt lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.
Snö- och vindlastberäkning
8.3 Snö- och Vindlastberäkning
Inte godkändKorrekt lastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
8.4 Underbyggnad
Inte godkändKorrekt lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.
Produktdatablad solpanelsfäste PD5109 | Version 4 - 230220 | Sid 1 (1)

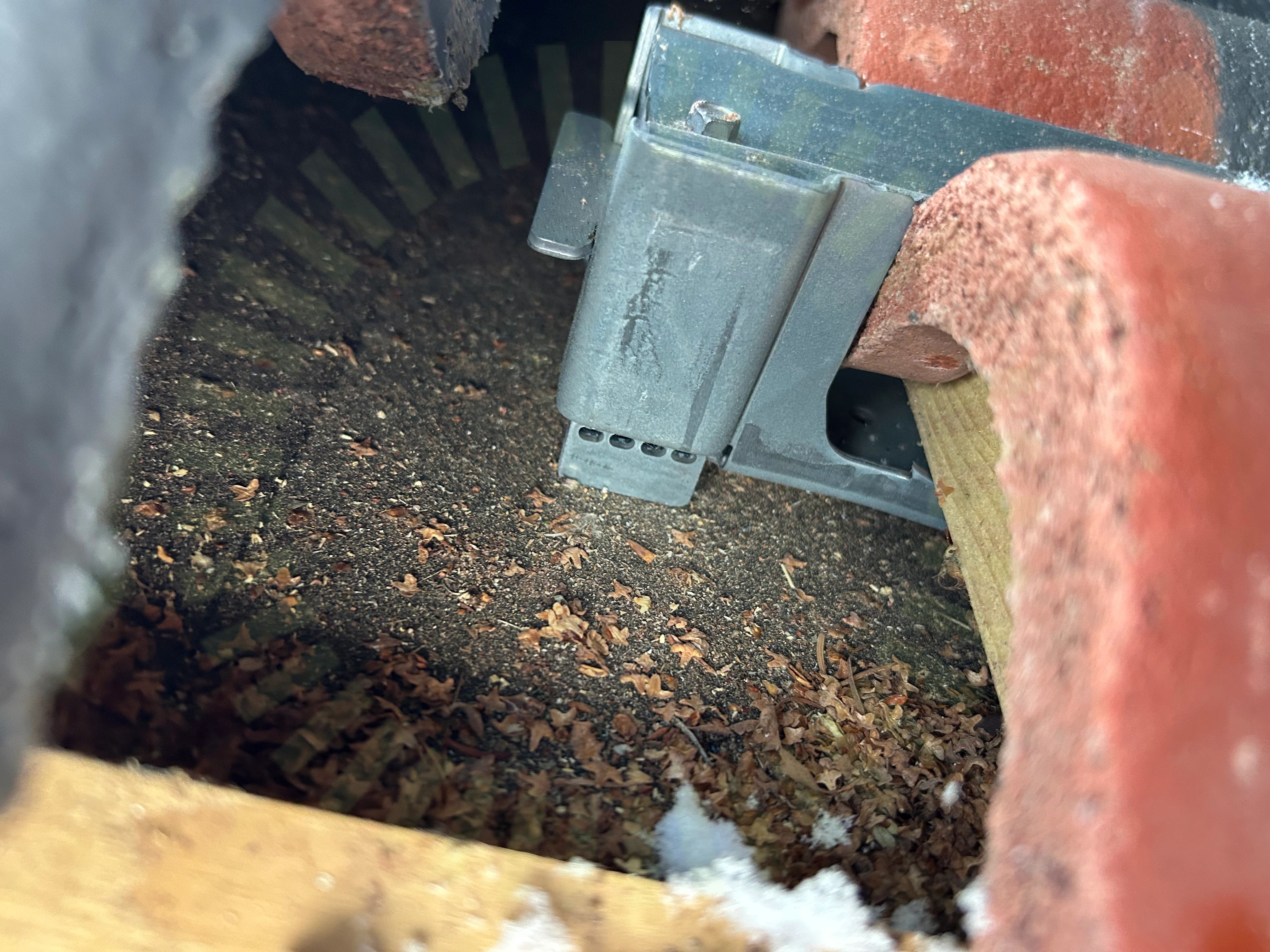

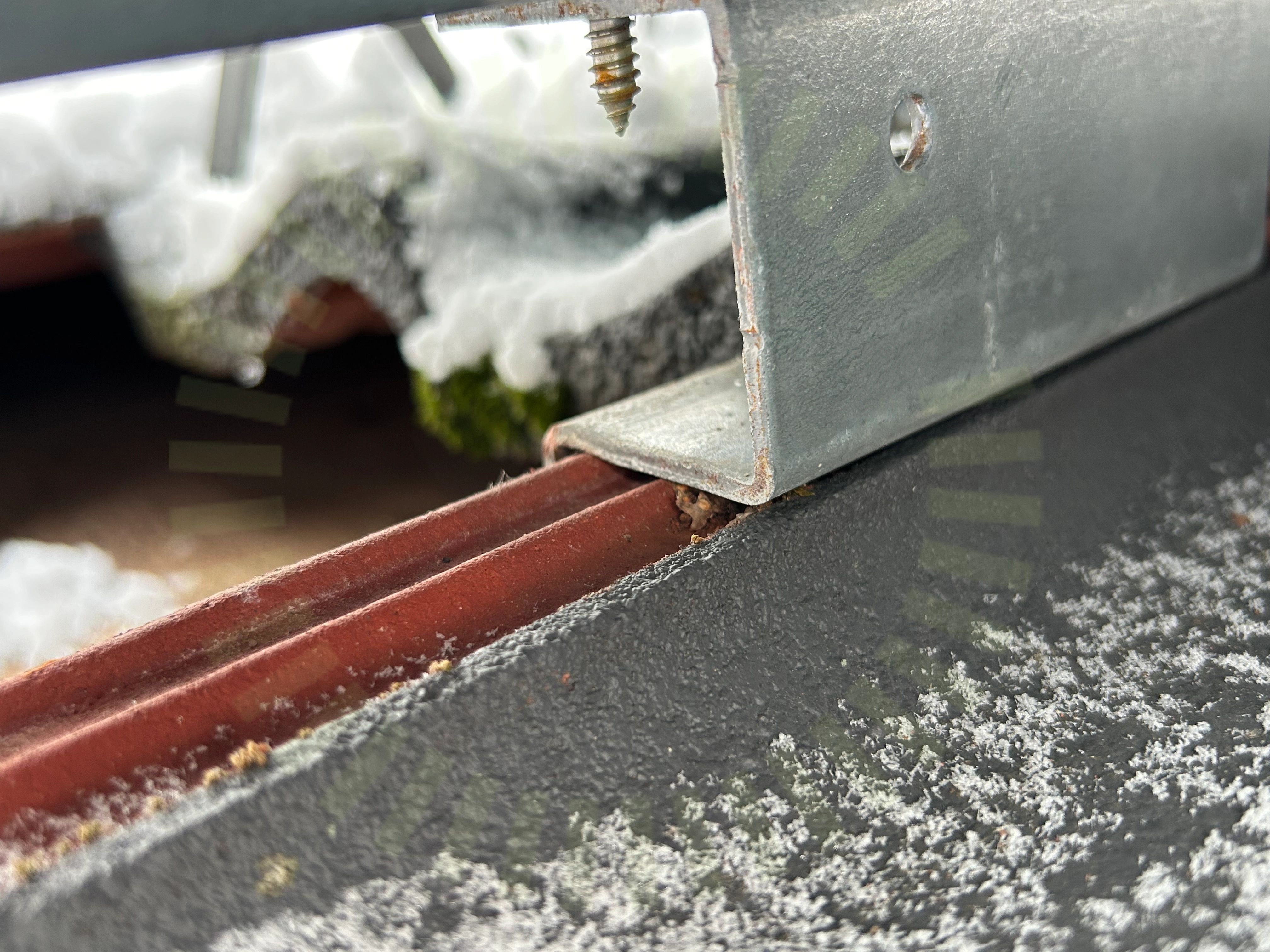

8.5 Underliggande takpanna
Inte godkändInfästningar ligger mot underliggande takpanna.
MA5104. Sid 1 (1) | Version 4 - 221101
8.6 Takkrokarnas CC
Inte godkändKorrekt snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning
Godkända kontrollpunkter
15/22DC kabel förläggningFrämmande materialKabeldragning mellan takytorKlämmor rätt förläggningLäktinfästningMittklämmorPanelramens höjdPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarTvådelad TakkrokVäderbeständigt materialÄndklämmor skena
Ej tillgängligt vid besiktning
1/22Takgenomföring
Undercentral
Godkända kontrollpunkter
6/6InfästningIP-KlassningKabelinföringarPEN-ledarePlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/33

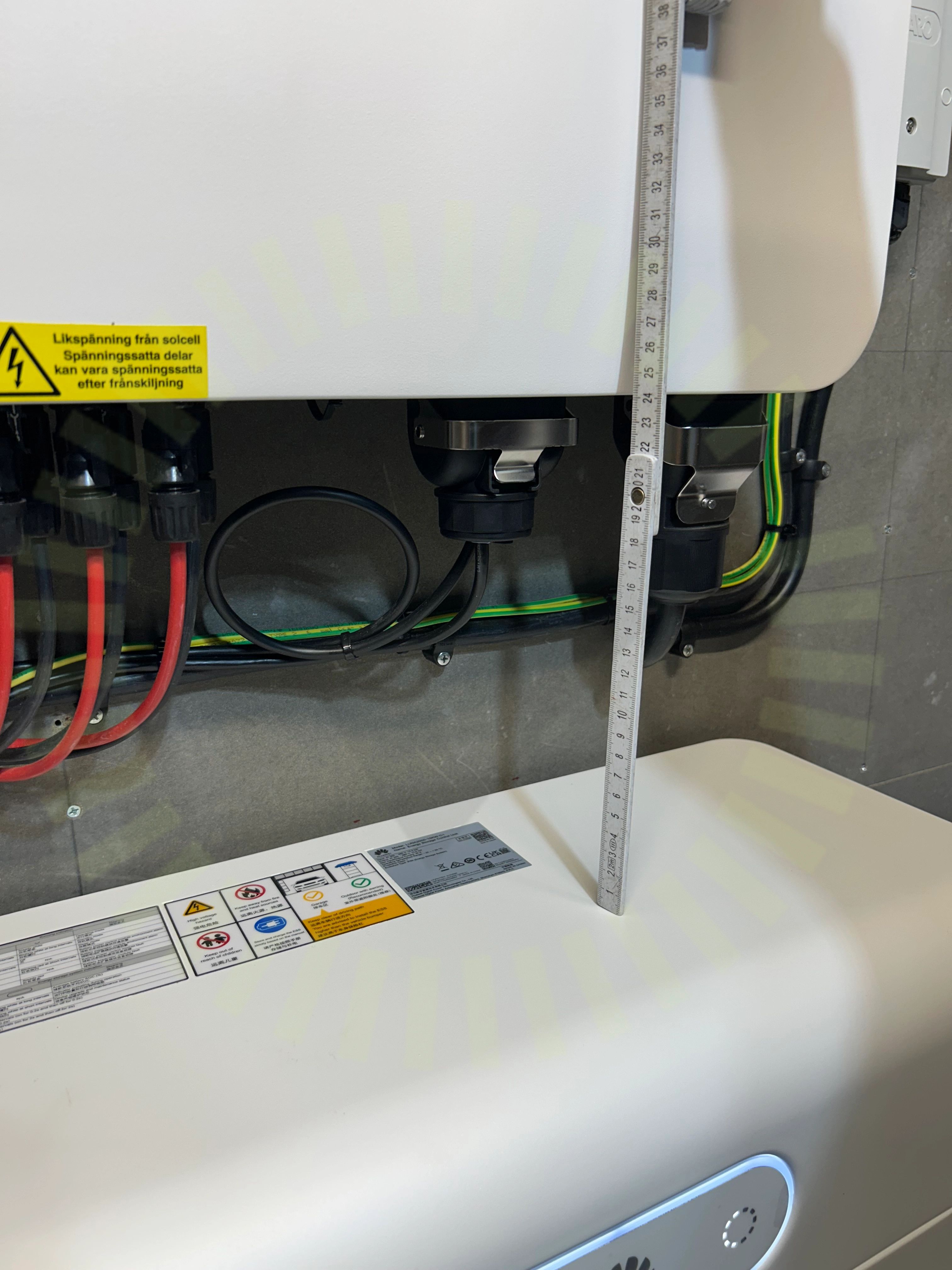

11.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är placerad för nära objekt som hindrar luftflödet.
Huawei: SUN2000-(5K-12K)-MAP0 Series, User Manual, Issue 02, Sida 28-30
Godkända kontrollpunkter
30/33AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
2/33DC Max SpänningDC Min Spänning
