Besiktningsrapport

9.5

Installation genom

Solcellen.nu

Datum

23 januari 2023

Ort

Åby, Östergötlands län

Kabeluppfästning

Jordning av chassi

DC Genomföringar

Avstånd

94% godkända6% ej godkända

Om installationen

PanelerLongi: LR5-54HPH

MontagesystemESDEC Lutande tegeltak

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

ESDEC Lutande tegeltak

Anmärkningar

1/28

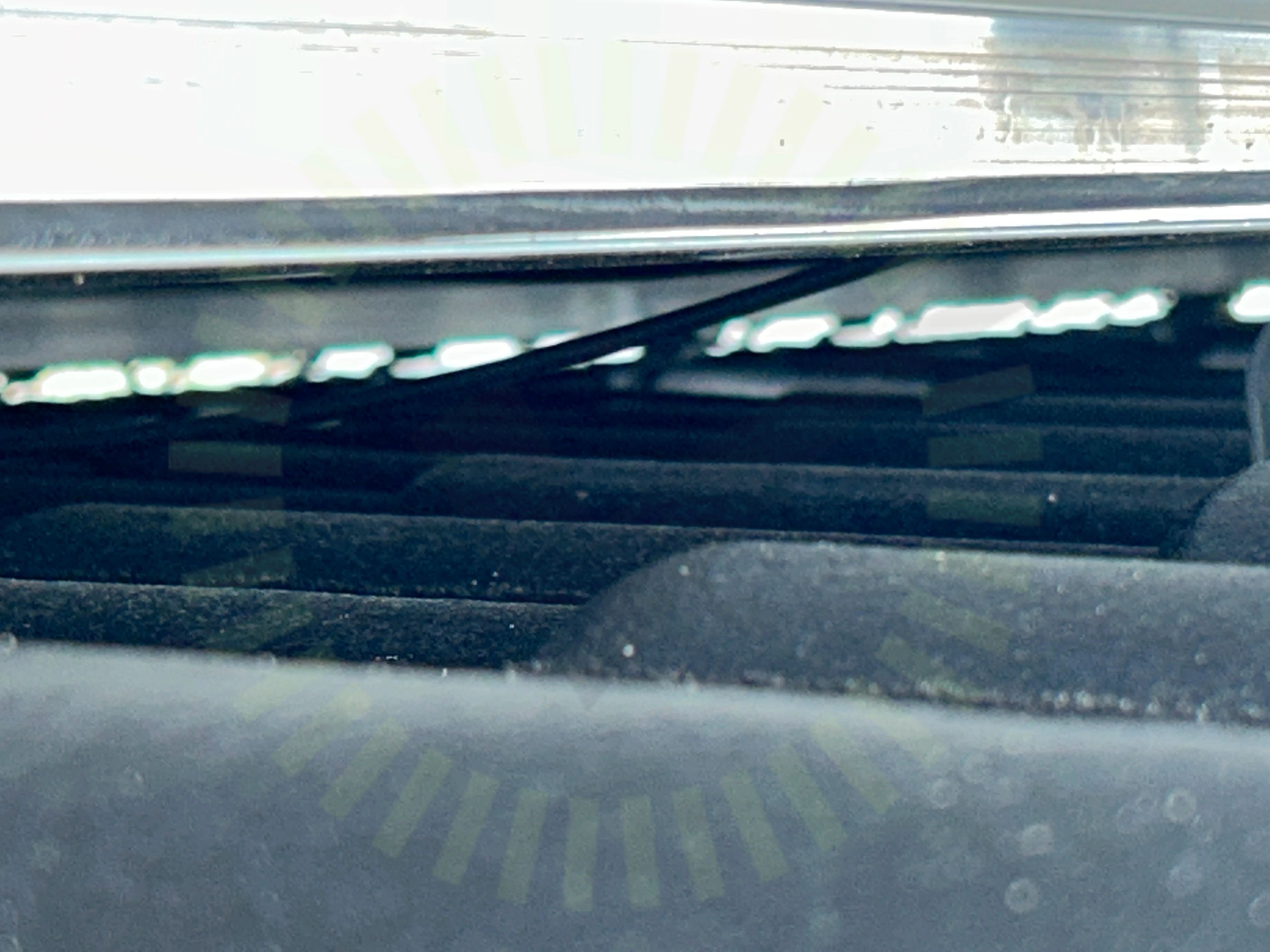

1.1 Kabeluppfästning

Inte godkänd

Kablar från paneler hänger ner på två ställen på anläggningen i mittensektionen.

SS 436 40 00 (712.521.101 och 522.8.4)

Godkända kontrollpunkter

27/28

Anpassade takpannorAvstånd mellan takkrokarBärläktFrämmande materialFörstärkningsskruvInfästning skenaKlämräckvidd för ställbart fästeMittklämmorMontering av takkrokarPanelens ramhöjdPanelstorlekShimsSkadorSkarp kantSkarvning av skenaSkena överhängSkyddSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrok infästningTakkrokens orienteringTaklutningTermisk brytpunktVäderbeständigt materialÄndfästenÄndklämmor

Longi: LR5-54HPH

Godkända kontrollpunkter

13/13

Avstånd till takDragavlastadeDräneringshålFästenas överlappningFästens placeringFörbindelse av kontakterFöremål mot bakstyckeHöjdskillnadKablarnas böjradieMellanrumSkadorSkuggaSträngförläggning

SunGrow: SBR(XXX)

Anmärkningar

1/8

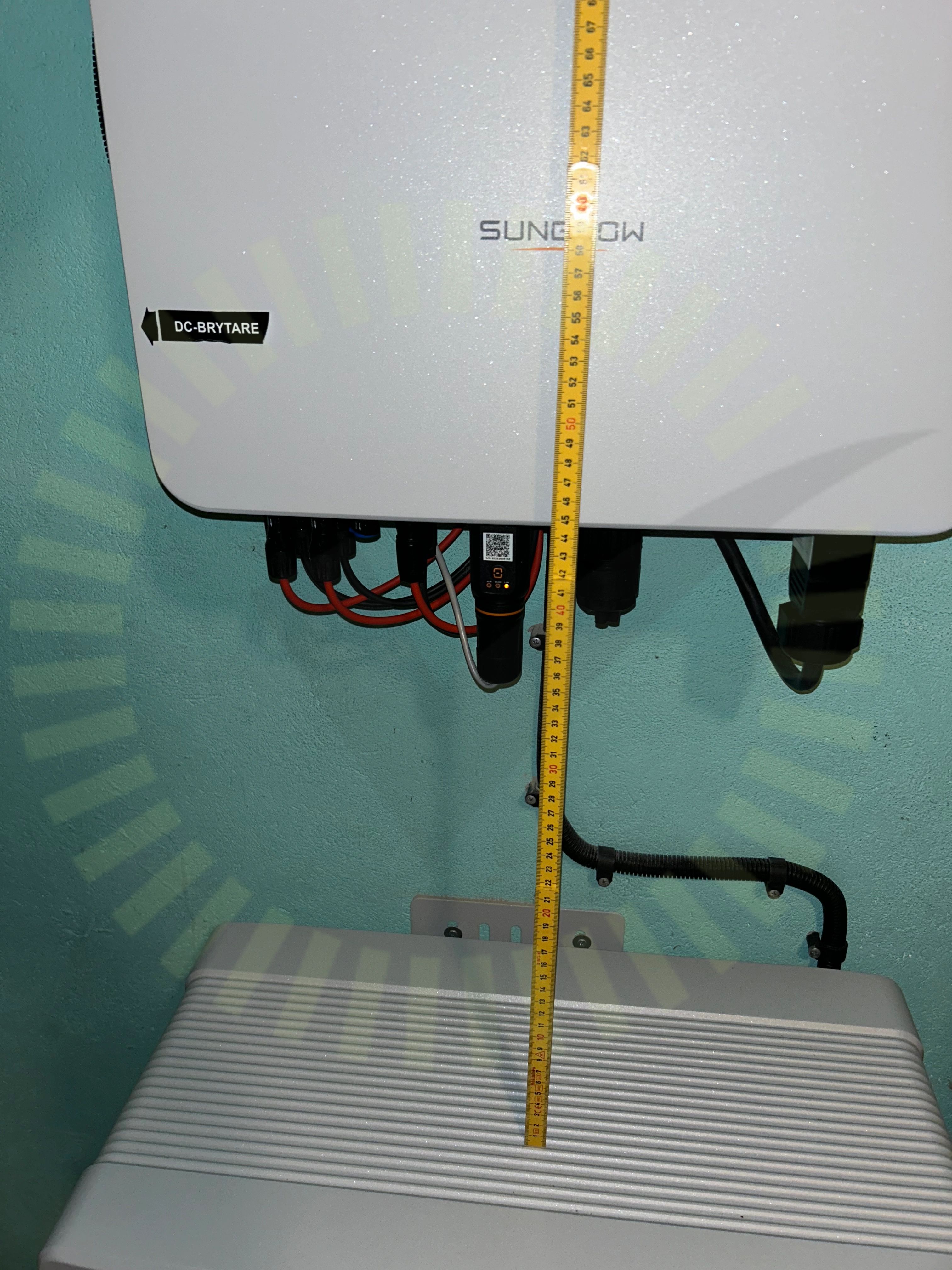

3.1 Avstånd

Inte godkänd

Batteriets placering följer inte tillverkarens anvisningar.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 14.

Godkända kontrollpunkter

7/8

InfästningKommunikationLockMiljökravPESkadorVinkel

SunGrow: SH5-10RT

Anmärkningar

3/31

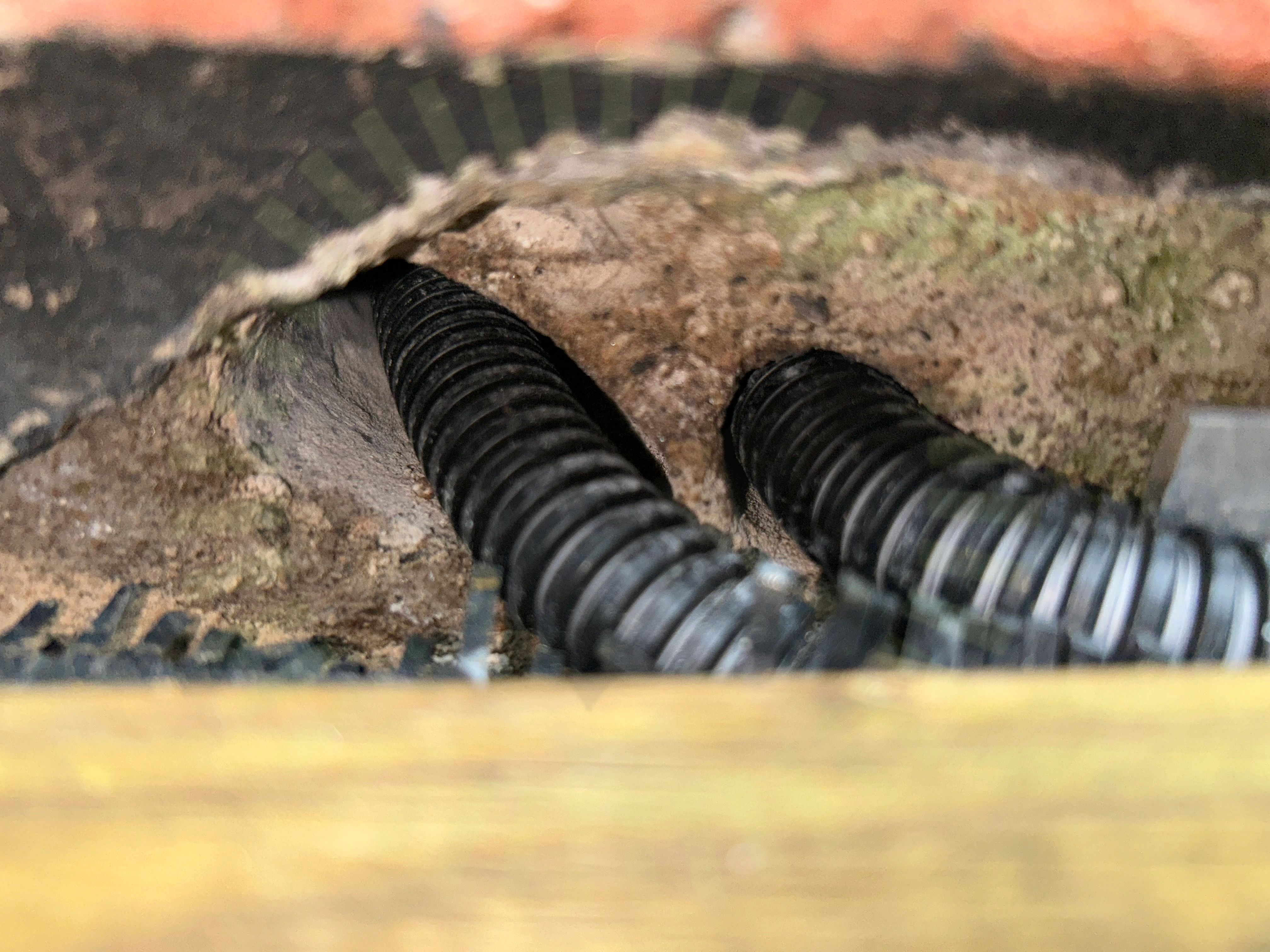

4.1 DC Genomföringar

Inte godkänd

DC-kablar som går in i fasad saknar tätning.

SS 436 40 00 (527.2.1)

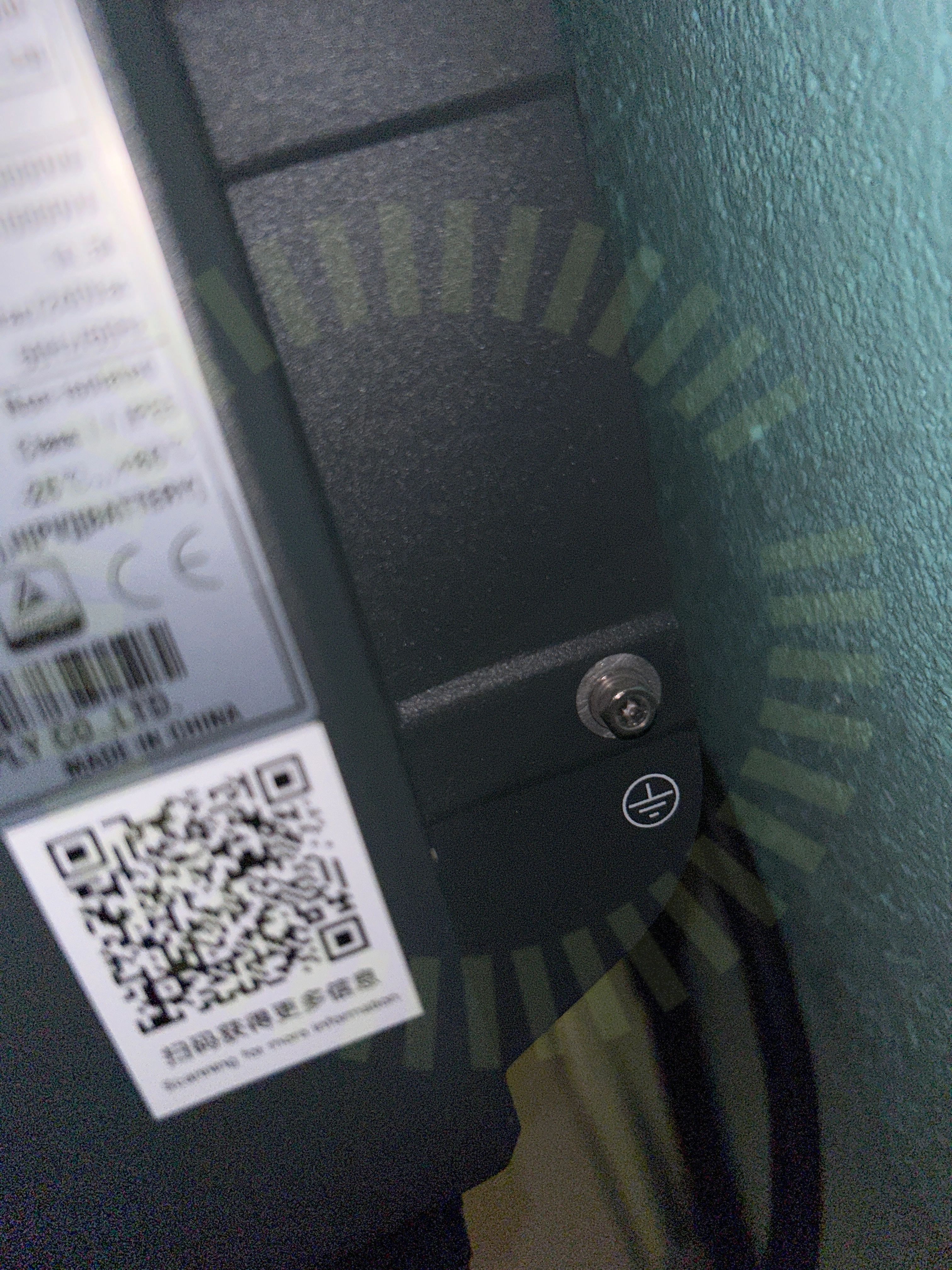

4.2 Jordning av chassi

Inte godkänd

Växelriktaren saknar jordning enligt tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver19-202210

4.3 Varning för likspänning

Inte godkänd

Varningsdekal likspänning går ej att frånkoppla saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

28/31

AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndskravBakomliggande materialDC FörläggningDC Kablage egenskaperDC Skador på kabelDC Yttre påverkanEventuell JFBFörskruvningar och anslutningarHuvudsäkringInformering av solcellerInfästning av växelriktareKabelLedare fastspändaMiljökravMärkningMätprotokoll DCSträngschemaSäkringTillförlitligt fästVarning för backspänningVinkelVäxelriktarens kontakter
