Besiktningsrapport

7.4

Installation genom

Freebo

Datum

26 september 2024

Ort

Västerås, Västmanlands län

Fasskena

Förbindelse av kontakter

Stress på kontakter

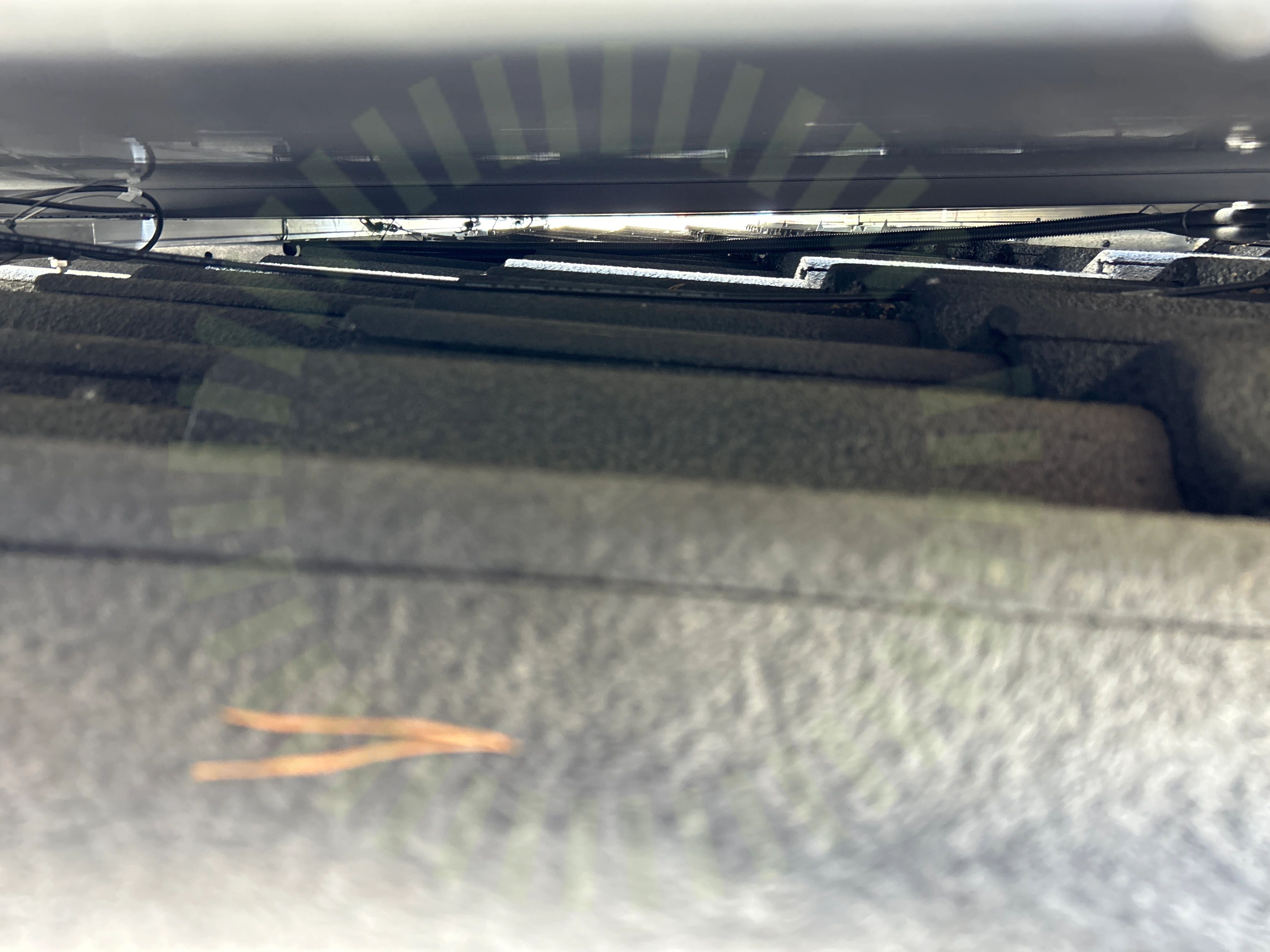

+ 8

83% godkända17% ej godkända

Om installationen

PanelerPeimar: SF390M (FB)

MontagesystemK2 SolidRail med MAFI infästning

VäxelriktareSonnenkraft: SK-WR-4k-25k

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av Freebo som har ett lågt snittbetyg på 7.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

K2 SolidRail med MAFI infästning

Anmärkningar

10/20

2.1 Främmande material

Inte godkänd

Två olika montagesystem är blandade. Produktgarantier från tillverkare är inte giltiga.

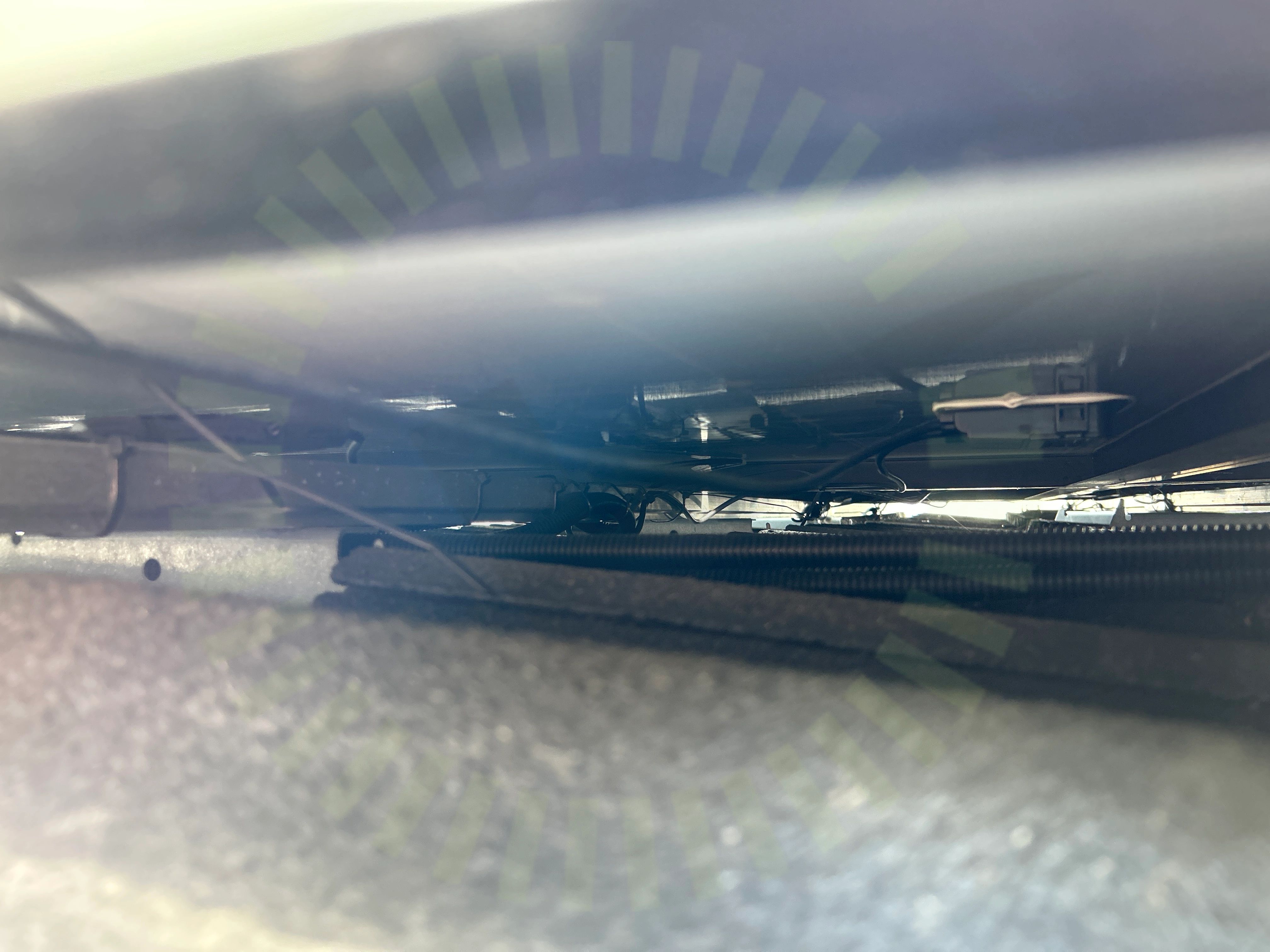

2.2 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan panelfält är inte lämpligt fastsäkrad. Slang ligger löst på taket på flera ställen.

SS 436 40 00 (712.522.101)

2.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

2.4 Skenornas överhäng

Inte godkänd

Två olika montagesystem är blandade. Tillverkare tillåter inte att systemen blandas och en korrekt lastberäkning med överhäng går inte att ta fram från tillverkarna.

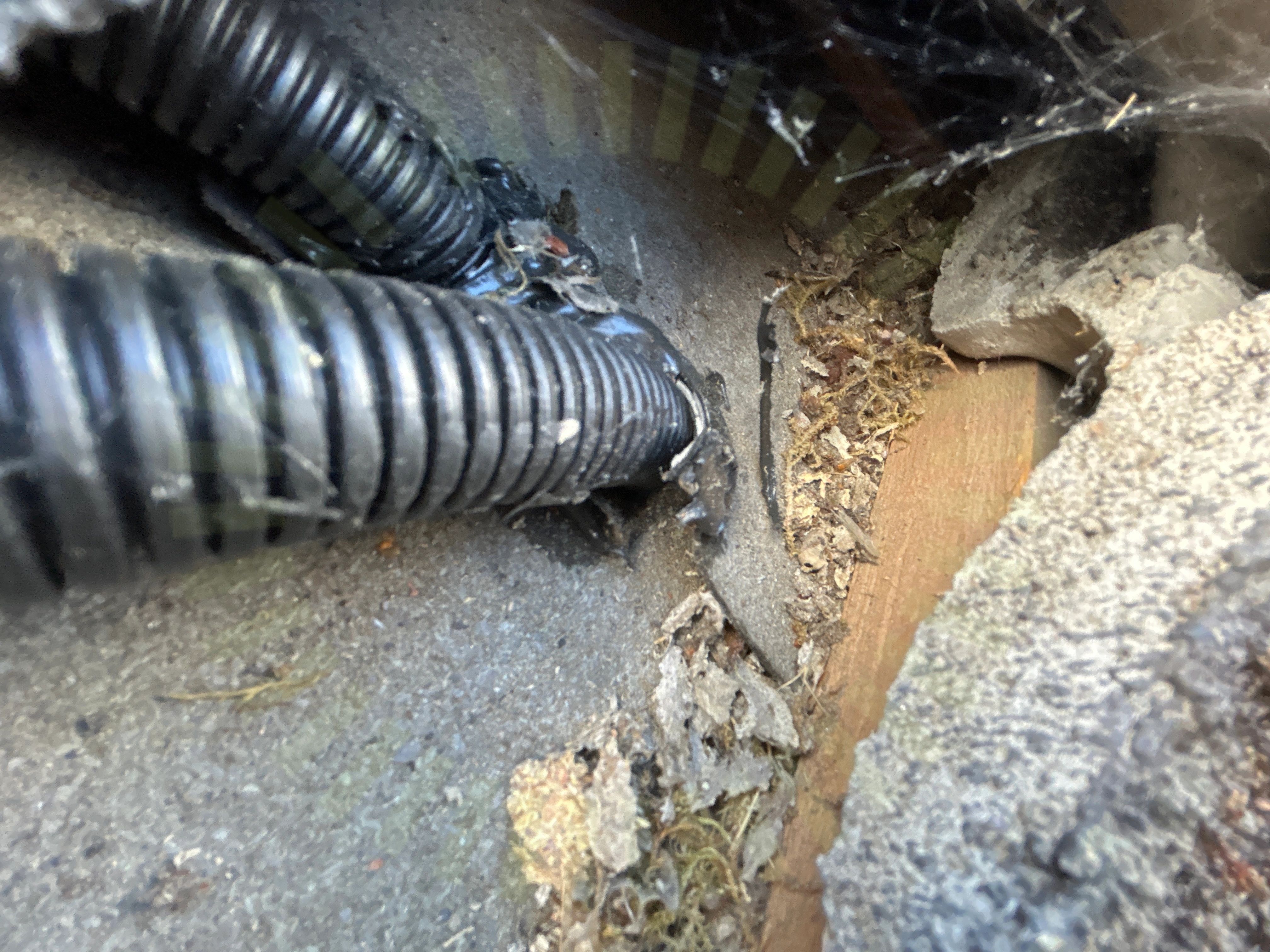

2.5 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

2.6 Takkrokarnas CC

Inte godkänd

Två montagesystem är blandade. Korrekt underlag för att kontrollera krokarnas korrekta avstånd till varandra är inte tillgängligt. Avstånd mellan krokar överstiger även det felaktiga underlaget.

Snö- och vindlastberäkning

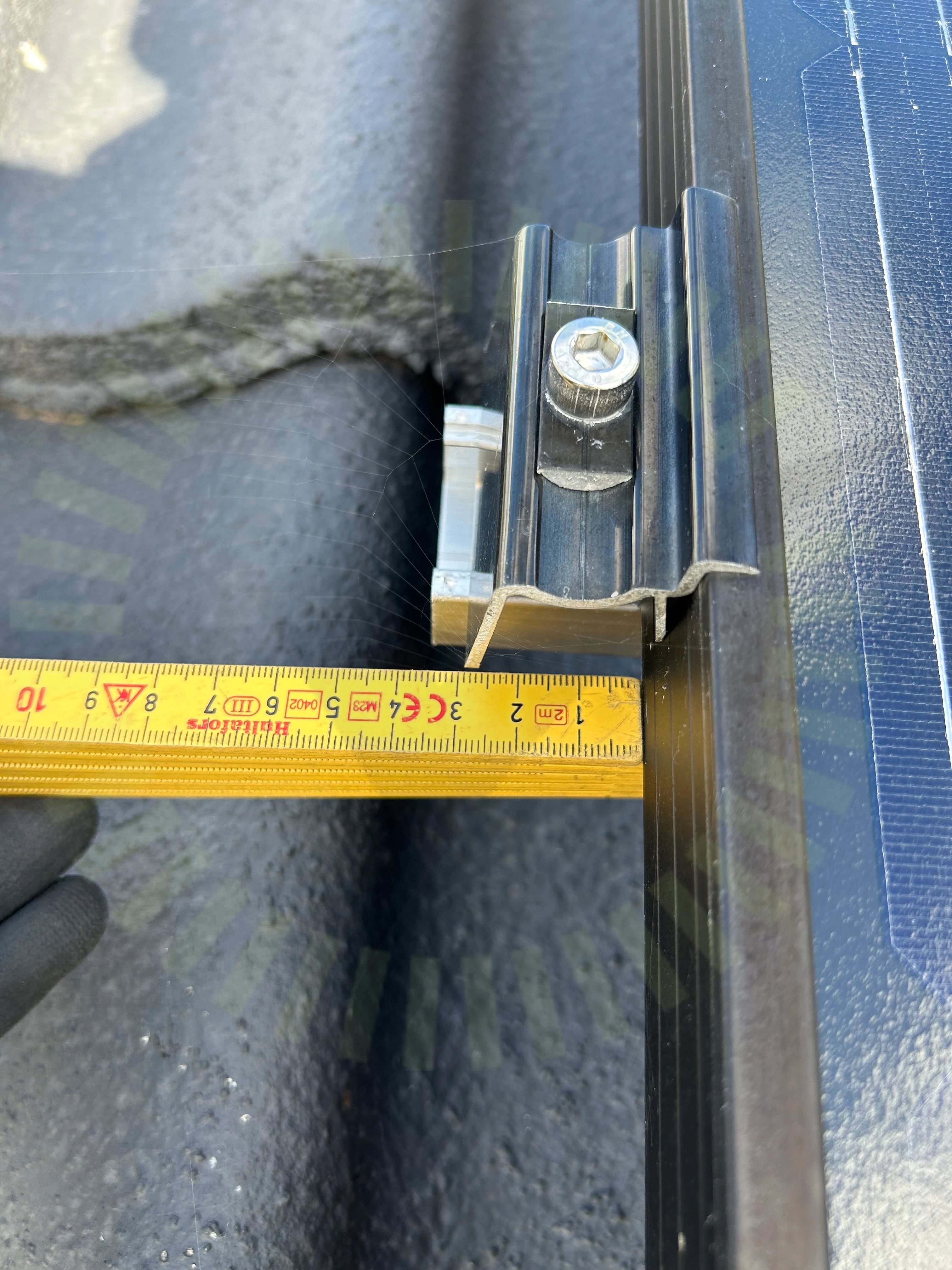

2.7 Skenans utstick

Inte godkänd

Skenans utstick uppfyller inte tillverkarens krav.

K2, SolidRail System Assembly Manual. Sida 5.

2.8 Snö- och Vindlastberäkning

Inte godkänd

Två olika montagesystem är blandade. Lastberäkning från tillverkarnas program som är underlag för korrekt montage går ej att ta fram.

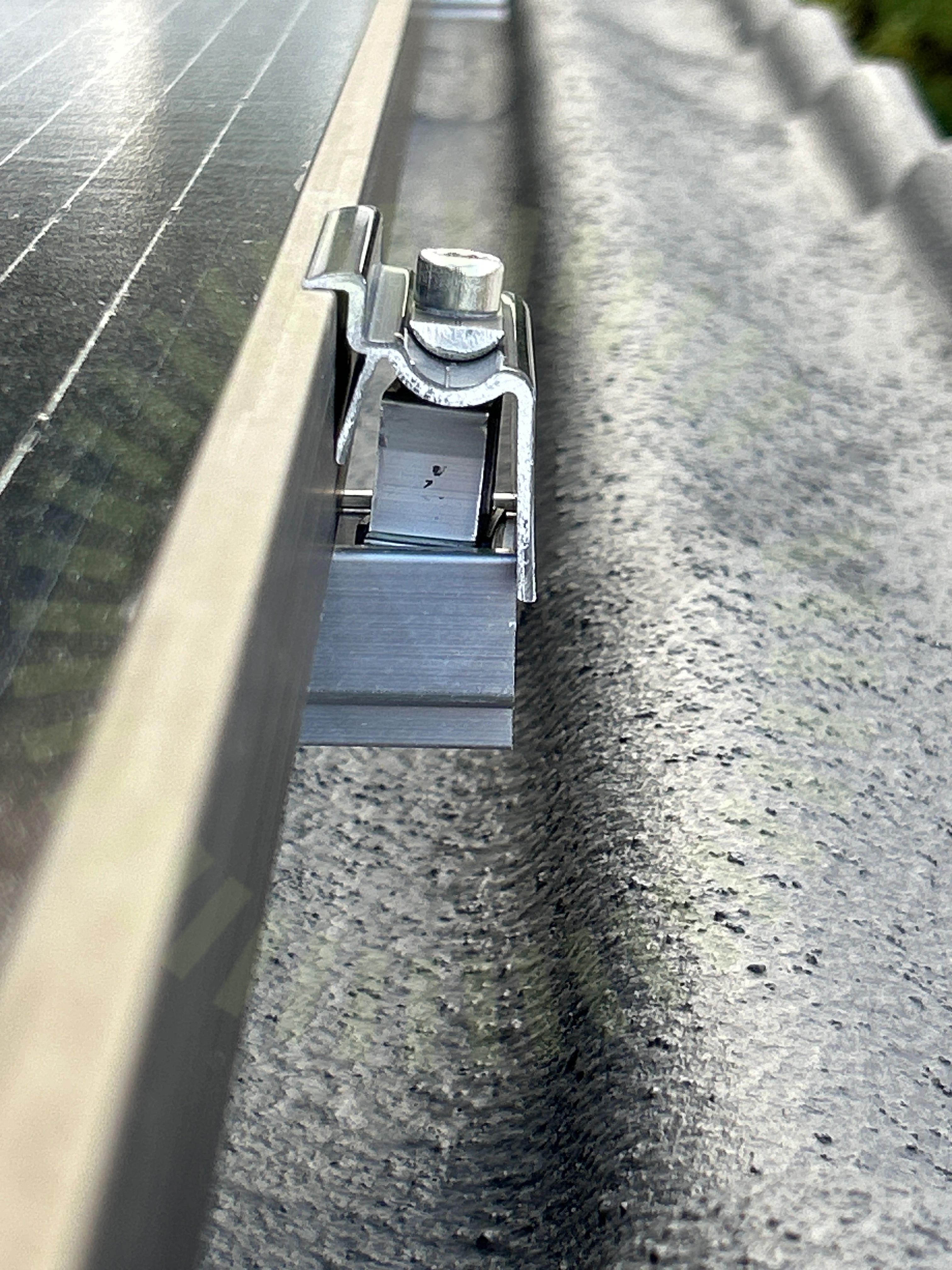

2.9 Ändklämmor

Inte godkänd

Ändklämma sitter utanför skenan.

2.10 Skenornas infästning

Inte godkänd

Två olika montagesystem är blandade. Tillverkare tillåter inte att systemen blandas och en korrekt infästning mellan de båda systemen saknas.

Godkända kontrollpunkter

10/20

DC kabel förläggningFöremål mellan skena och panelramLäktinfästningMittklämmorPlaceringPotentialutjämningsledareSkadorSkenskarvarUnderbyggnadVäderbeständigt material

Peimar: SF390M (FB)

Anmärkningar

4/15

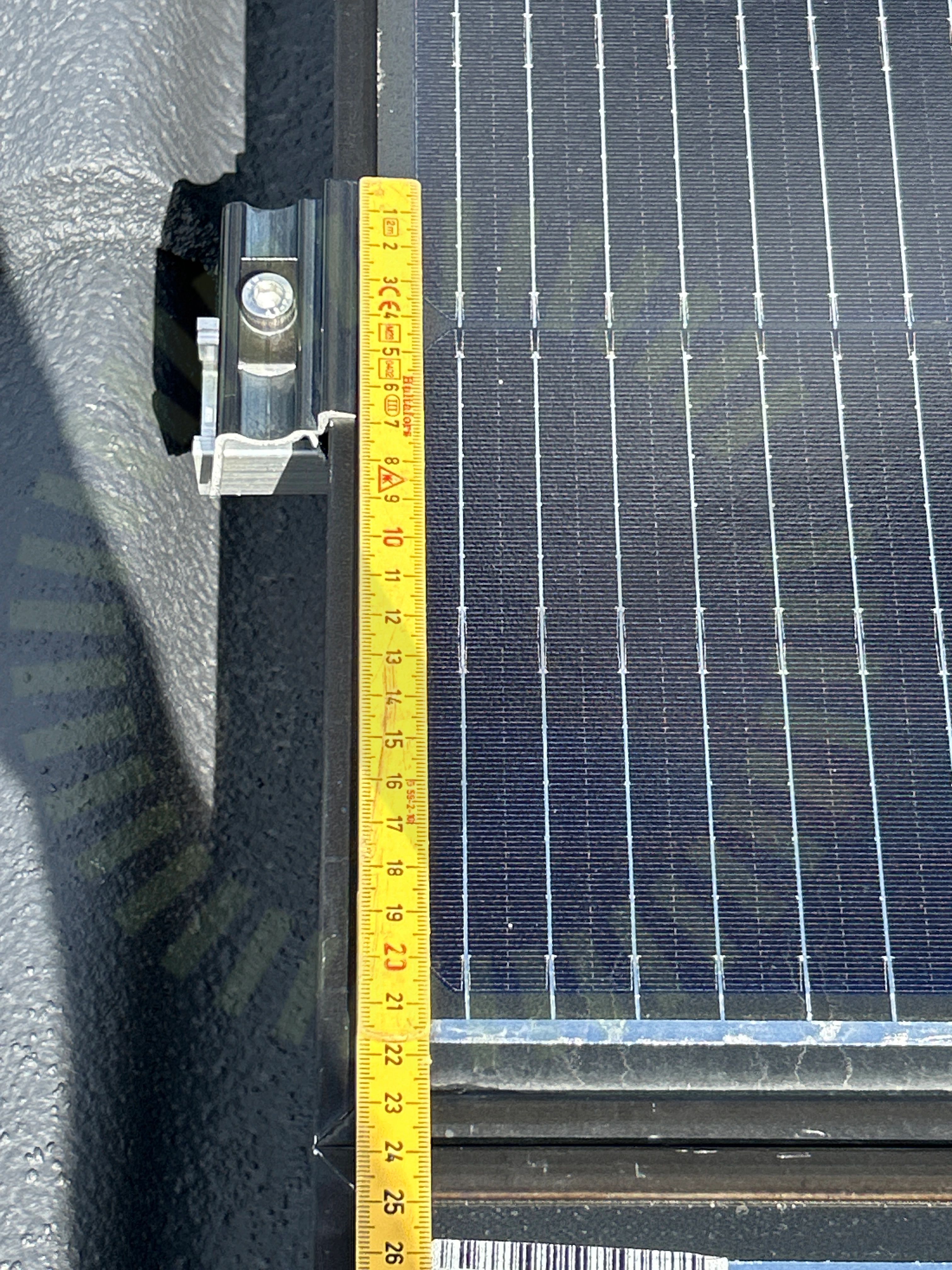

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Peimar: EN Installation-Manual, Sida 8

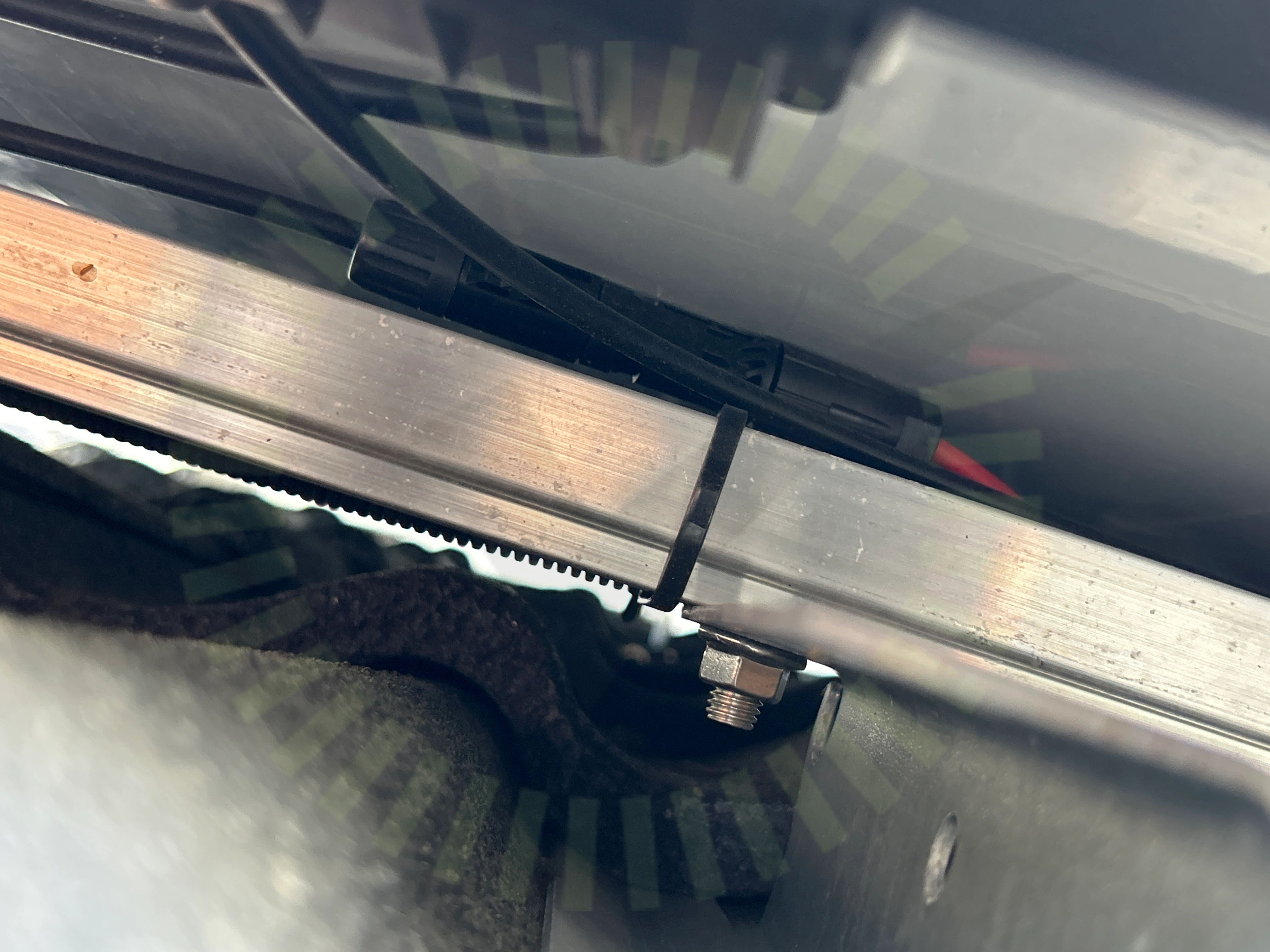

3.2 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)

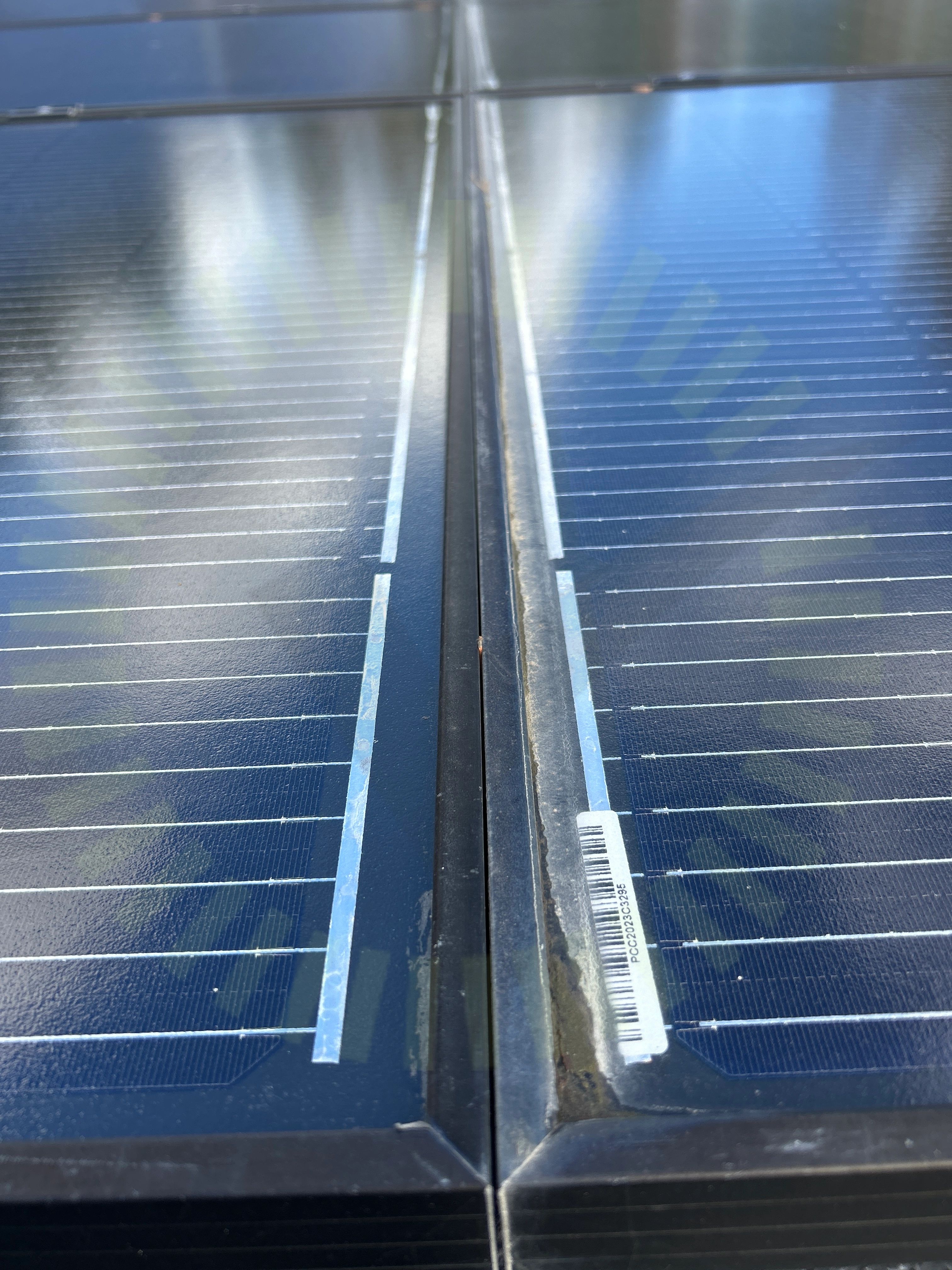

3.3 Panelramar separerade

Inte godkänd

Panelernas ramar ligger dikt an varandra.

Peimar: EN Installation-Manual Version: EN_2023_07_00, Sida 6

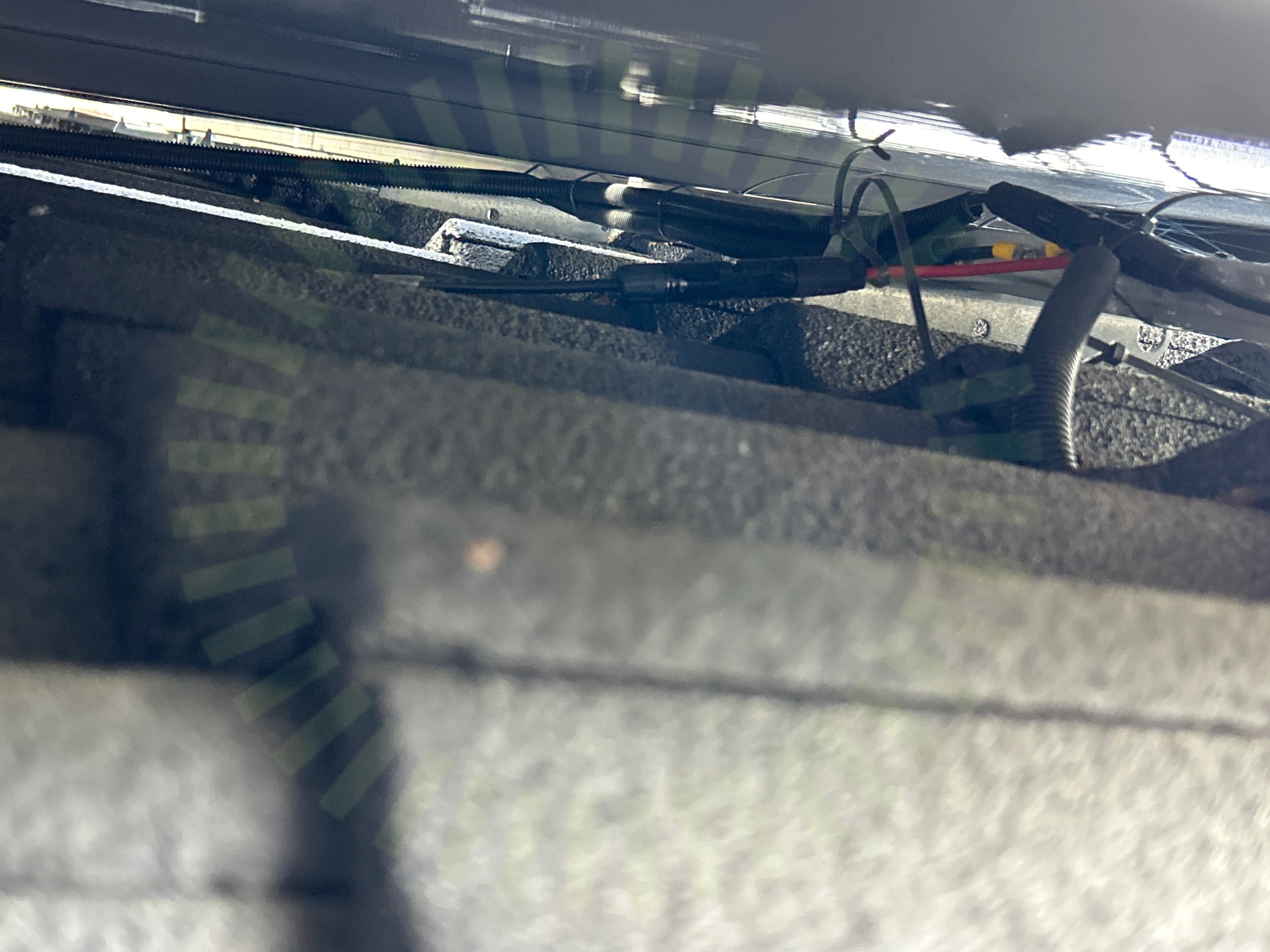

3.4 Stress på kontakter

Inte godkänd

Kontakt ej dragavlastad och utsätts för väderpåverkan.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

11/15

DräneringshålFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradieSkador på panelSkuggaSpänningar i ramSträngförläggning

Sonnenkraft: SK-WR-4k-25k

Anmärkningar

1/40

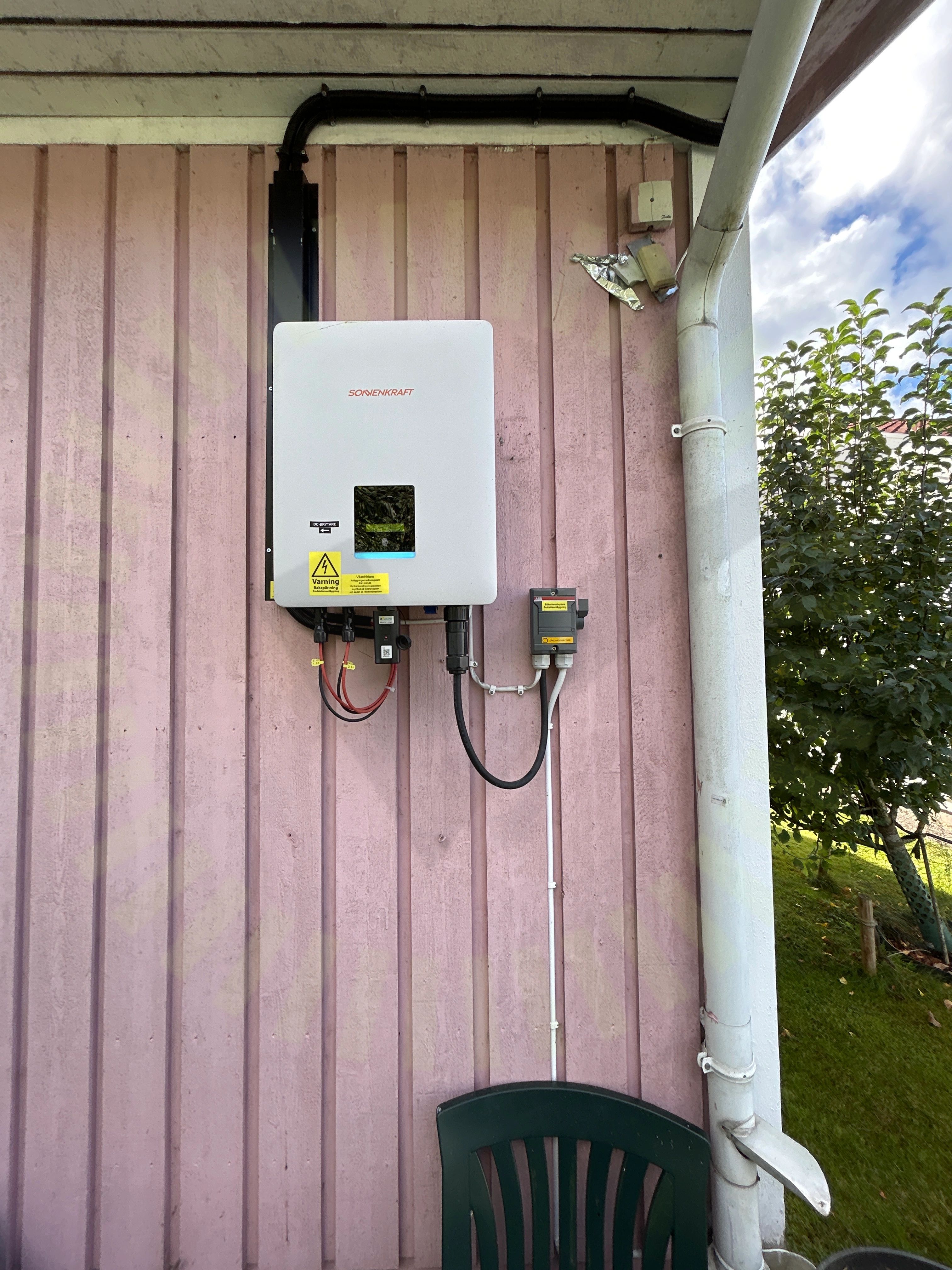

4.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

39/40

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningJordfelsbrytareJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Säkerhetsbrytare AC

Anmärkningar

1/7

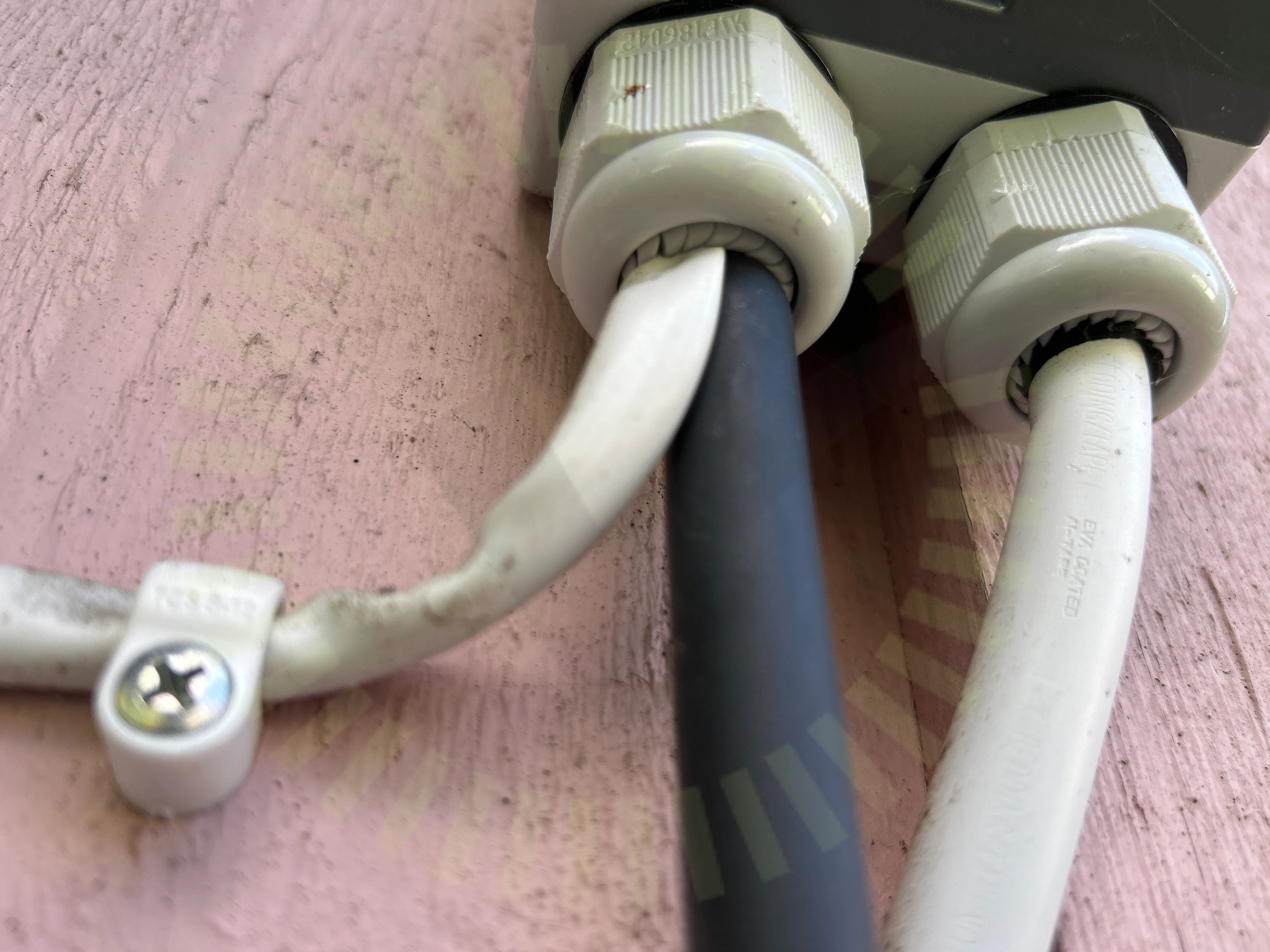

5.1 Kabelinföringar

Inte godkänd

Förskruvning avsedd för en kabel har två kablar i sig.

Godkända kontrollpunkter

6/7

Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare

Undercentral

Anmärkningar

1/7

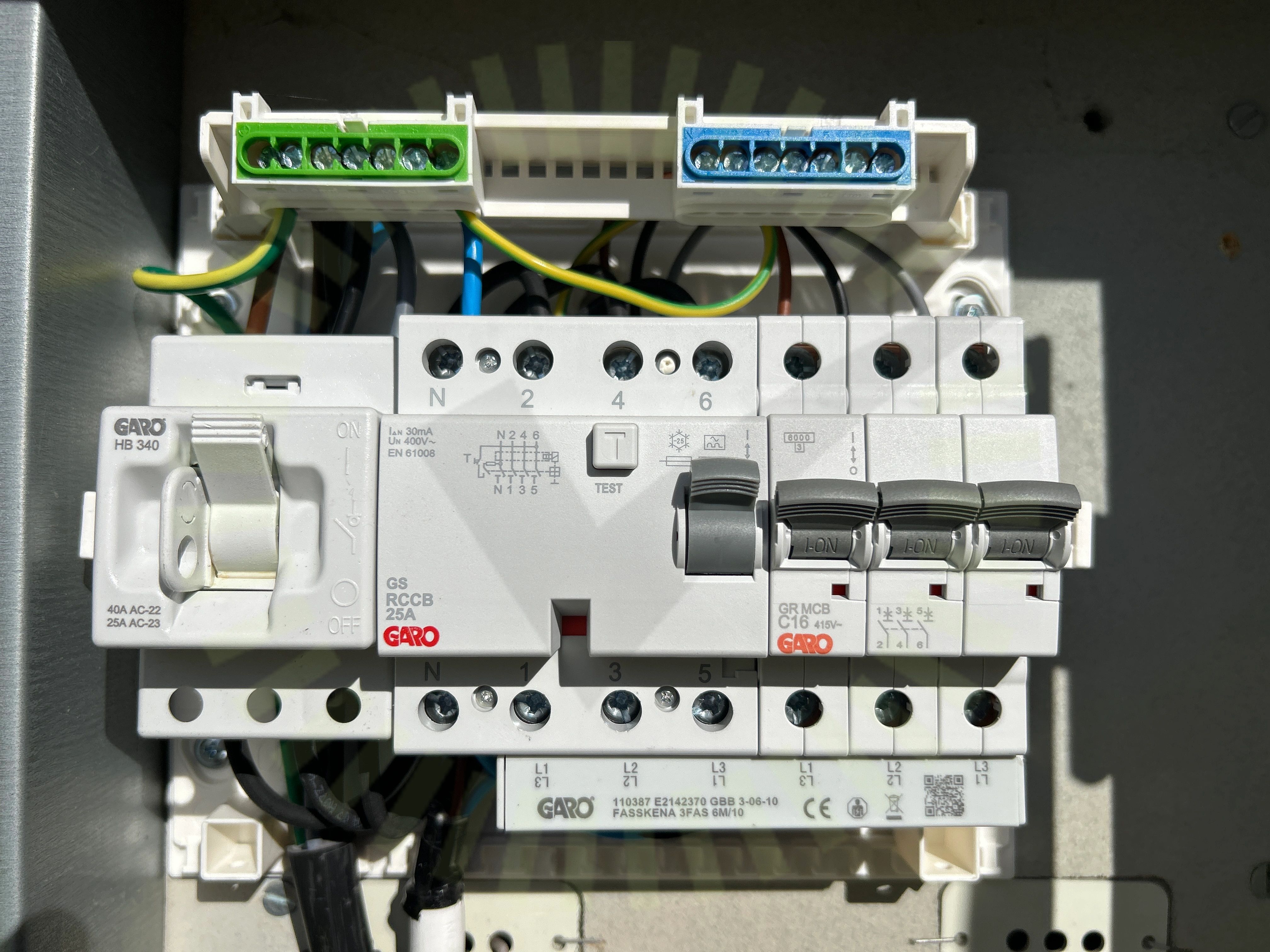

6.1 Fasskena

Inte godkänd

Fasskena är placerad där det kan bli kondens. Skapar kortslutningsrisk.

Godkända kontrollpunkter

6/7

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
