Besiktningsrapport
7.3
Installation genom
Freebo
Datum
15 september 2023
Ort
Bromma, Stockholms län
Förbindelse av kontakter
Kontaktdon
Kabeldragning mellan takytor
+ 1
86% godkända
14% ej godkända
Om installationen
Paneler
Peimar: SF350
Montagesystem
K2 SolidRail med MAFI infästning
Växelriktare
FOXESS: T-Series G3
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Undercentral
Installerad av Freebo som har ett lågt snittbetyg på 7.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Tak 1, K2 SolidRail med MAFI infästning
Anmärkningar
8/20
3.1 Främmande material
Inte godkänd
Använt material är inte från tillverkaren av montagesystemet och påverkar tillverkarens garantier. Skenor från k2 infästning från mafi
3.2 Heavy Brackets
Inte godkänd
Två system är blandade. Det finns inget underlag på var eller om Heavy Brackets behövs.

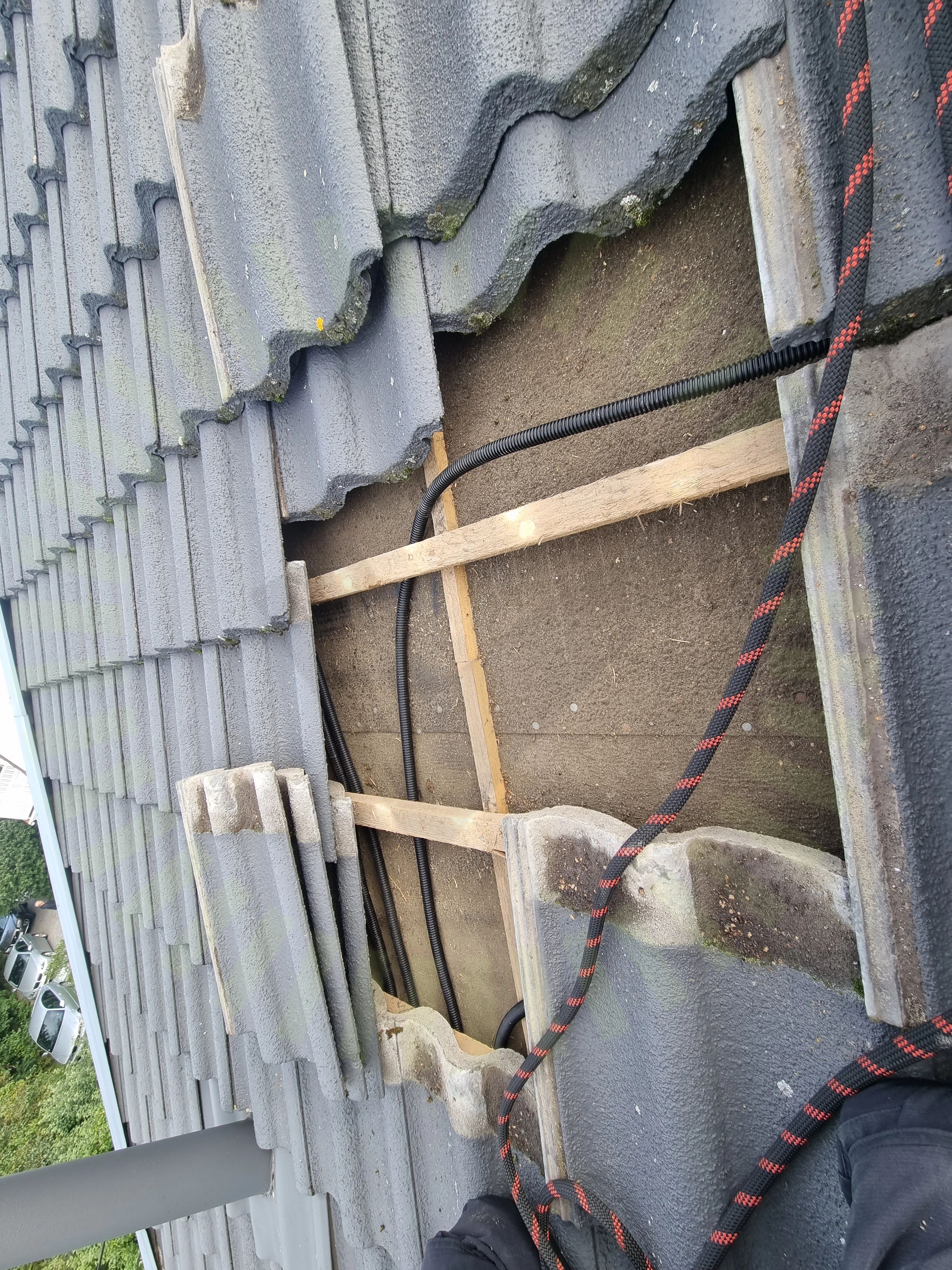

3.3 Kabeldragning mellan takytor
Inte godkänd
Kabeldragning mellan takytor är inte fastsäkrad.
3.4 Potentialutjämningsledare
Inte godkänd
Potentialutjämningsledare är neddraget till växelriktaren men är inte ansluten mot skenorna på taket. Missvisande. Använd ledare är inte dokumenterat, underlag för om den är väderbeständig är inte tillgängligt.
3.5 Skenornas infästning
Inte godkänd
Två olika montagesystem är blandade. Tillverkarna tillåter inte att systemen blandas och en korrekt infästning mellan de båda systemen saknas. Produktgarantier från tillverkare är inte giltiga.
3.6 Skenornas överhäng
Inte godkänd
Två olika montagesystem är blandade. Tillverkarna tillåter inte att systemen blandas och en korrekt lastberäkning med överhäng går inte att ta fram från tillverkarna. Produktgarantier från tillverkare är inte giltiga.
3.7 Snö- och Vindlastberäkning
Inte godkänd
Två olika montagesystem är blandade. Lastberäkning från tillverkarnas program som är underlag för korrekt montage går ej att ta fram.
3.8 Takkrokarnas CC
Inte godkänd
Två montagesystem är blandade. Underlag för att kontrollera krokarnas korrekta avstånd till varandra är inte tillgängligt.
Godkända kontrollpunkter
11/20
Ej tillgängligt vid besiktning
1/20
Tak 1, Peimar: SF350
Anmärkningar
2/15

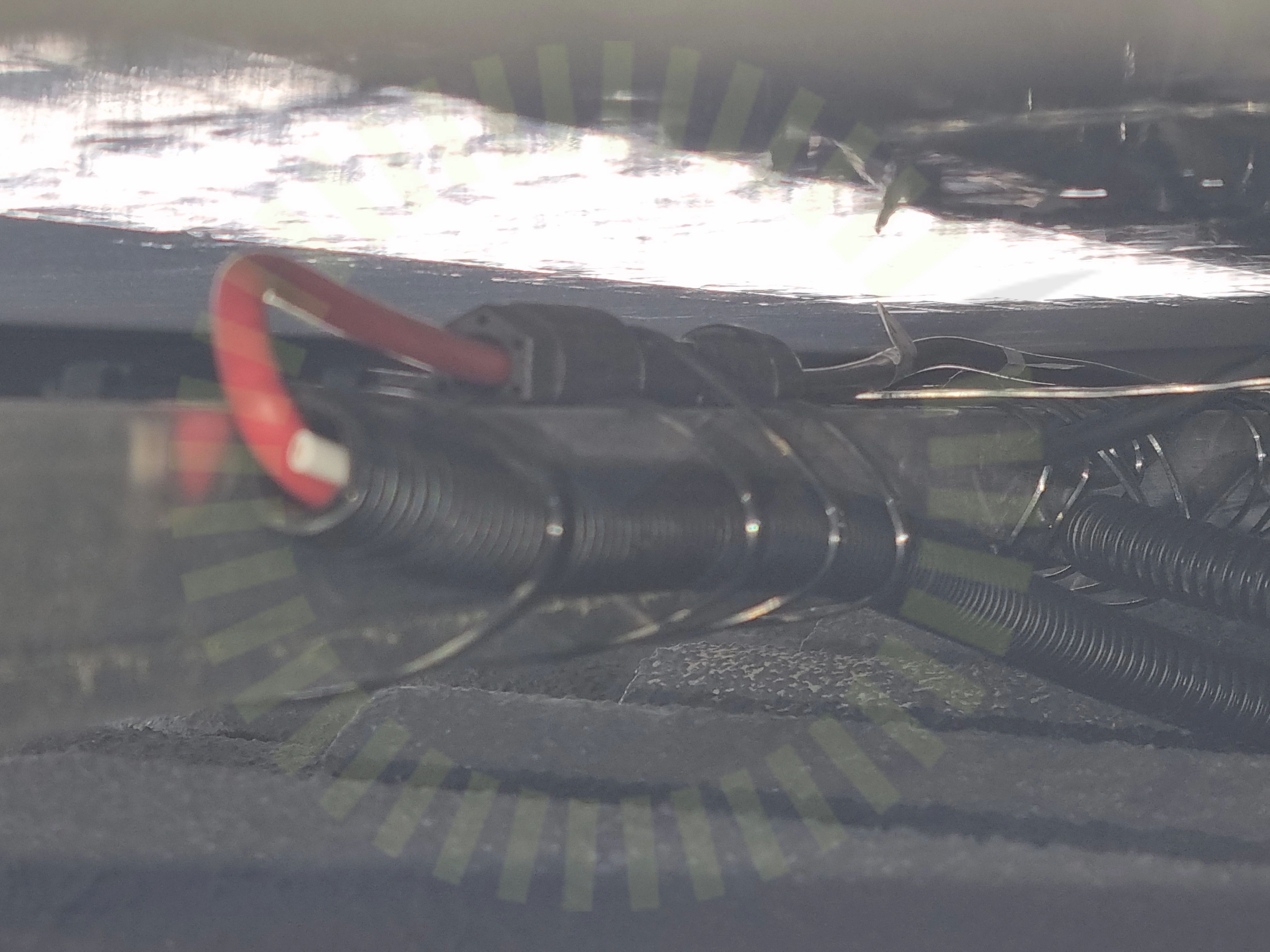

4.1 Förbindelse av kontakter
Inte godkänd
DC kontakter i förbindelse är från olika tillverkare.

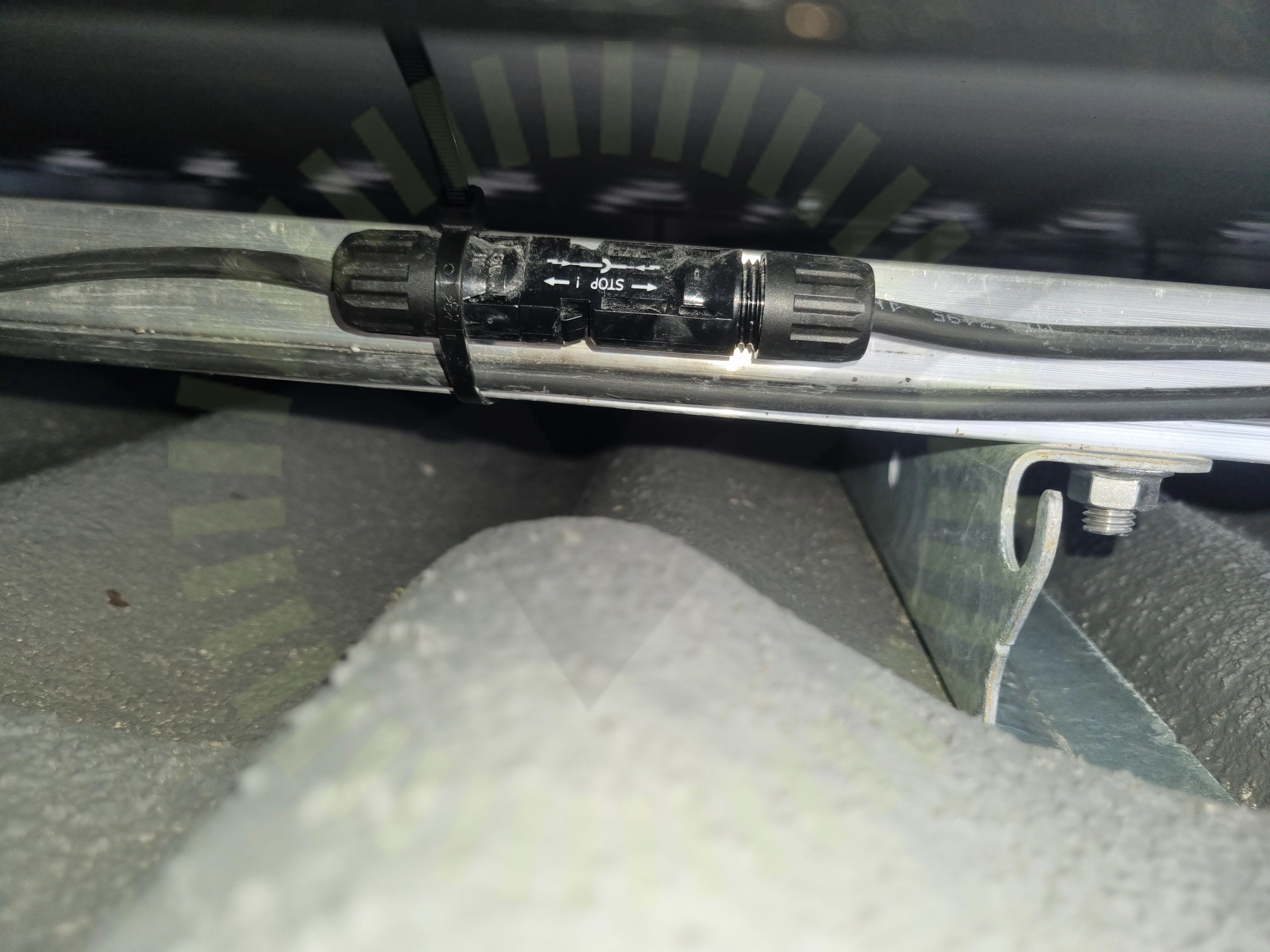

4.2 Kontaktdon
Inte godkänd
Buntband får inte placeras över kontaktdonens hölje. Kontakter är även placerade i skenor där det är risk att vatten ansamlas
Godkända kontrollpunkter
12/15
Ej tillgängligt vid besiktning
1/15
Undercentral
Godkända kontrollpunkter
8/8
Varselmärkning
Anmärkningar
1/5

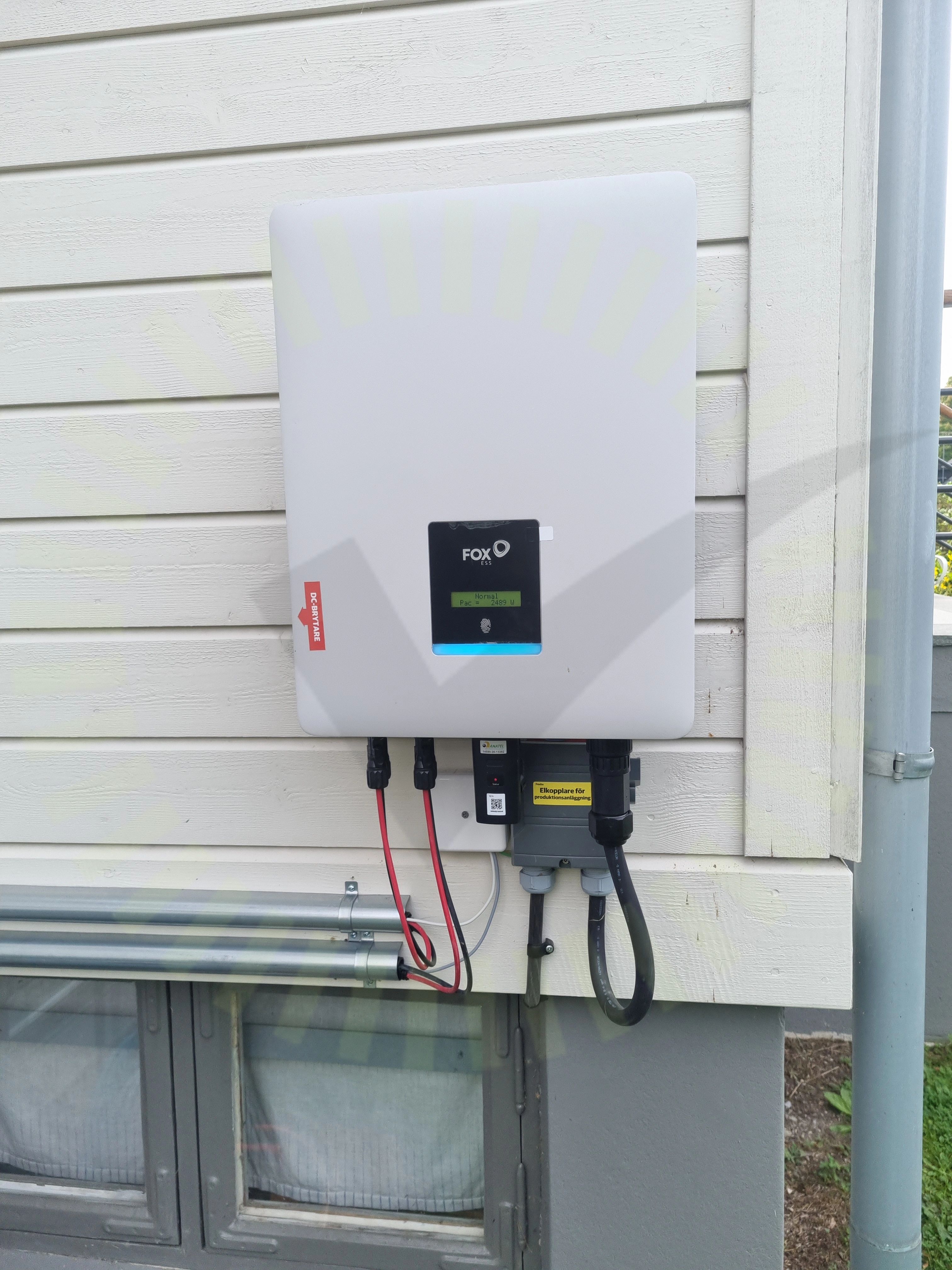

6.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
Godkända kontrollpunkter
3/5
Ej tillgängligt vid besiktning
1/5
Växelriktare
Anmärkningar
1/33
7.1 Dubbel matning
Inte godkänd
Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.
