Besiktningsrapport

9.6

Installation genom

Söderens

Datum

3 maj 2024

Ort

Västra Frölunda, Västra Götalands län

Skydd mot beröring

Panelramar separerade

Spänningar i ram

Dubbel matning

95% godkända5% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27

MontagesystemTJB: Solentra Krokfäste för råspont/bärläkt

MontagesystemTJB: Solentra falsad/ klickplåttak

VäxelriktareSunGrow: SG15-20RT

TillbehörUndercentral

TillbehörSäkerhetsbrytare AC

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, TJB: Solentra Krokfäste för råspont/bärläkt

Anmärkningar

1/22

3.1 Säkerhetsavstånd

Inte godkänd

Paneler är placerade närmare takets kant än vad som är tillåtet.

TJB: Solentra - Viktigt inför montaget

Godkända kontrollpunkter

20/22

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKabeluppfästningKlickfästeKlämmans placering i skenaMittklämmorRåspontsinfästningSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/22

Takgenomföring

Tak 1, TJB: Solentra falsad/ klickplåttak

Ej tillgängligt vid besiktning

19/19

CC mått InfästningDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans kontakt med takKlämmans placering i skenaMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndVal av klämmaVäderbeständigt materialÄndklämmor

Tak 1, Trina: TSM-NEG9RC.27

Anmärkningar

2/14

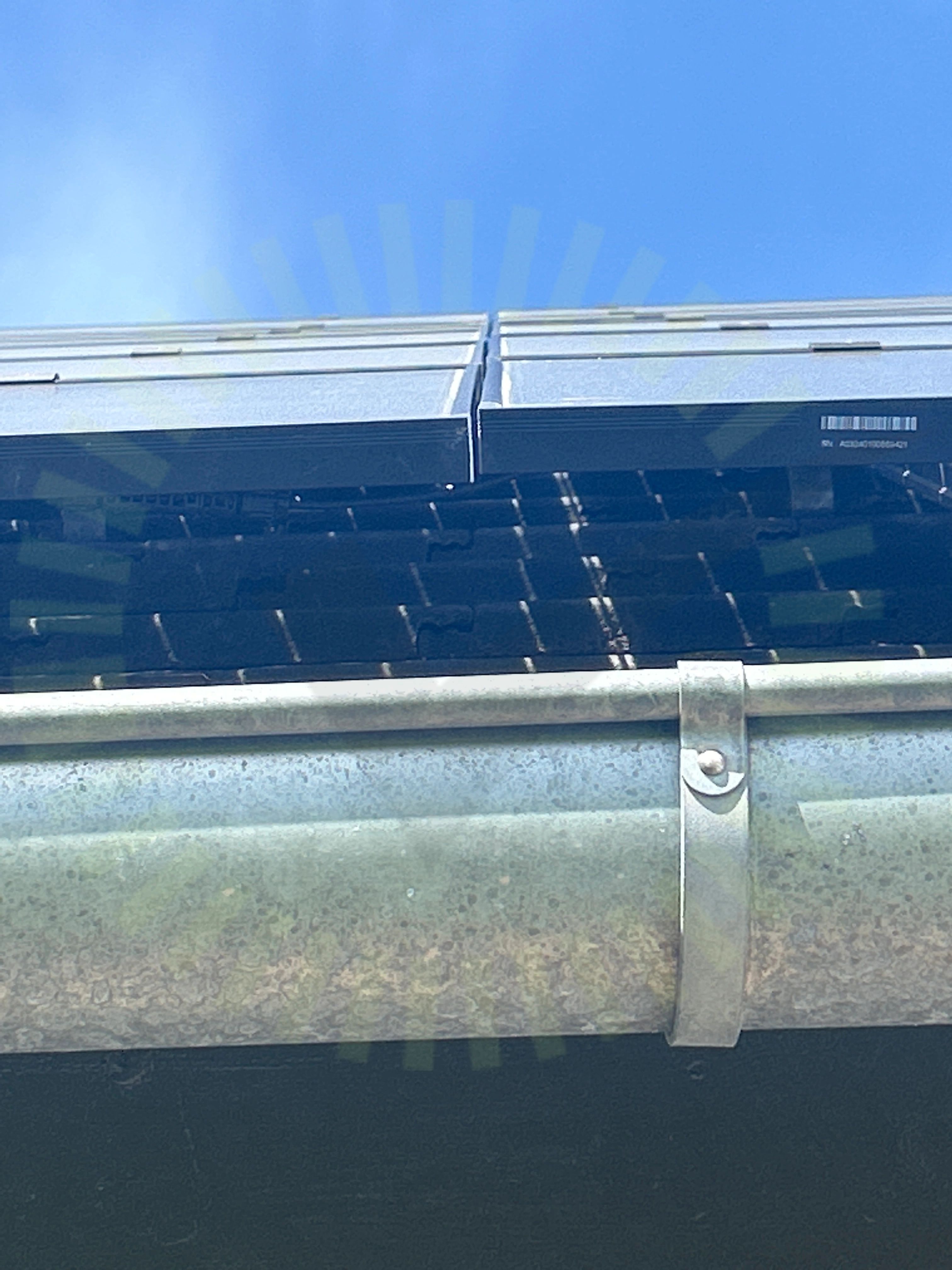

5.1 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

User Manual UM-M-0002/Ver. J Nov 2023, Sida 14

5.2 Spänningar i ram

Inte godkänd

Panelernas ram är monterade så spänningar skapas i ramen.

Godkända kontrollpunkter

12/14

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradieSkador på panelSkuggaStress på kontakterSträngförläggning

Undercentral

Anmärkningar

1/6

6.1 Skydd mot beröring

Inte godkänd

Beröringsskydd är inte uppfyllt när brytaren används.

SS 436 40 00 (412.2.2)

Godkända kontrollpunkter

5/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlacering

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/36

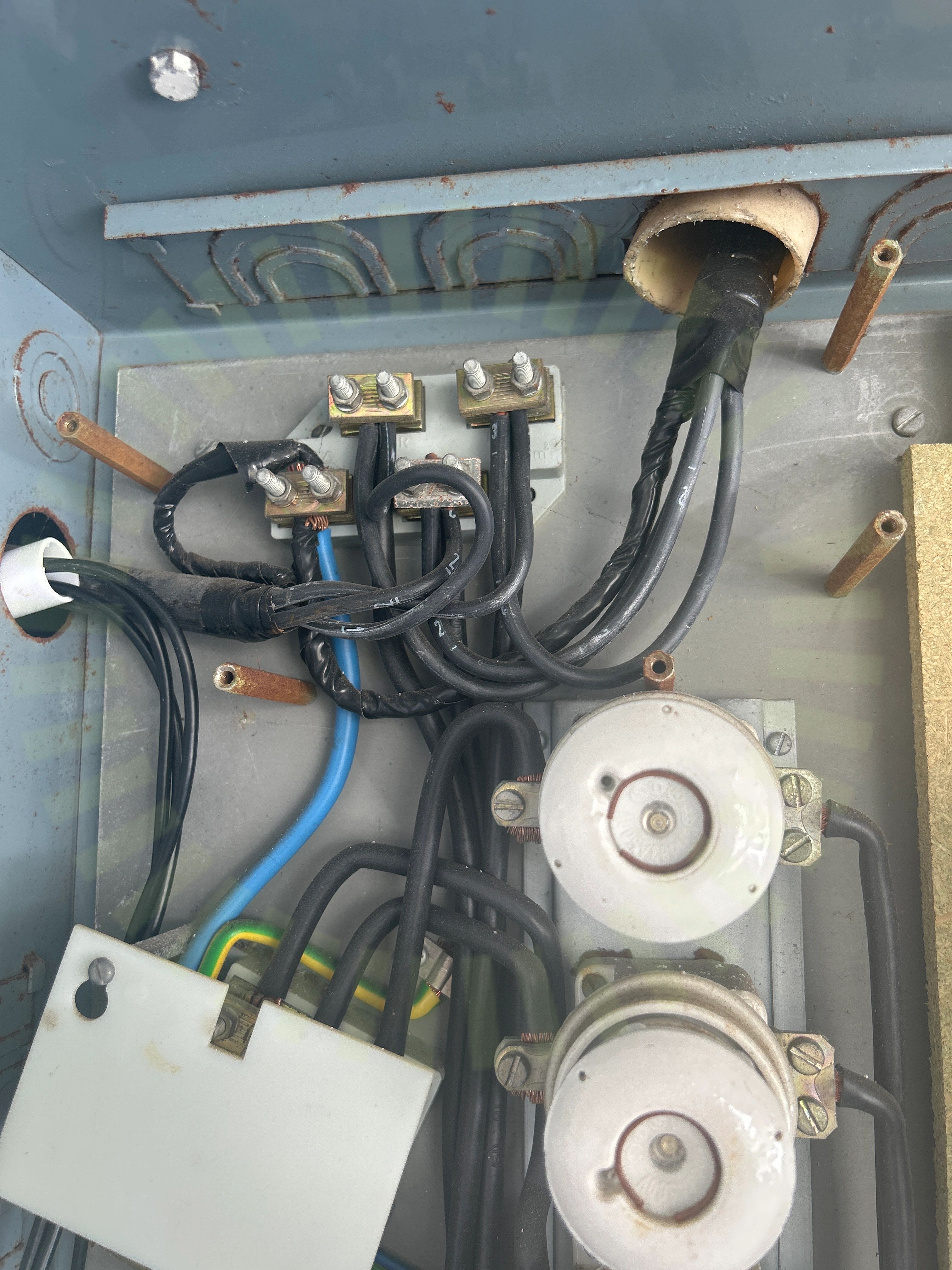

8.1 Dubbel matning
