Besiktningsrapport
9.7
Installation genom
Söderens
Datum
3 juni 2024
Ort
Västra Frölunda, Västra Götalands län
Skydd mot beröring
Femledarsystem
Informering av solceller
97% godkända
3% ej godkända
Om installationen
Paneler
Trina: TSM-NEG9RC.27
Montagesystem
TJB: Solentra Krokfäste för råspont/bärläkt
Växelriktare
SunGrow: SG5-12RT
Tillbehör
Undercentral
Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Tak 1, TJB: Solentra Krokfäste för råspont/bärläkt
Godkända kontrollpunkter
22/22
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Höjdjustering
Kabeldragning mellan takytor
Kabeluppfästning
Klickfäste
Klämmans placering i skena
Mittklämmor
Råspontsinfästning
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takgenomföring
Takkrokarnas CC
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Tak 1, Trina: TSM-NEG9RC.27
Godkända kontrollpunkter
14/14
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Undercentral
Anmärkningar
2/6

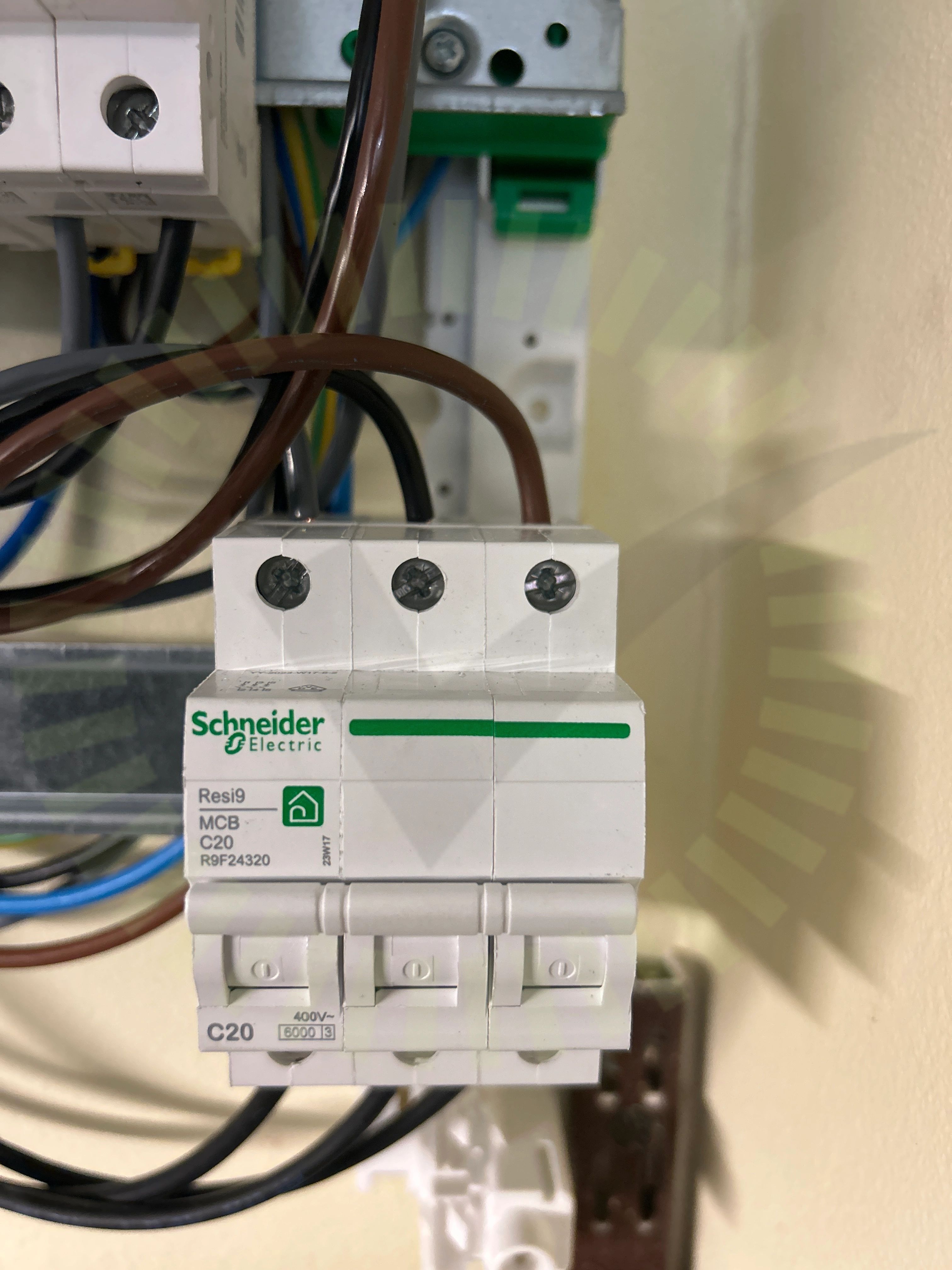

4.1 Femledarsystem
Inte godkänd
Matande kabel är inte korrekt ansluten. Fel fasföljd.
4.2 Skydd mot beröring
Inte godkänd
Beröringsskydd är inte uppfyllt. För stort hål är taget i kapsling.
SS 436 40 00 (412.2.2)
Godkända kontrollpunkter
4/6
Infästning
IP-Klassning
Kabelinföringar
Placering
Varselmärkning
Anmärkningar
1/4

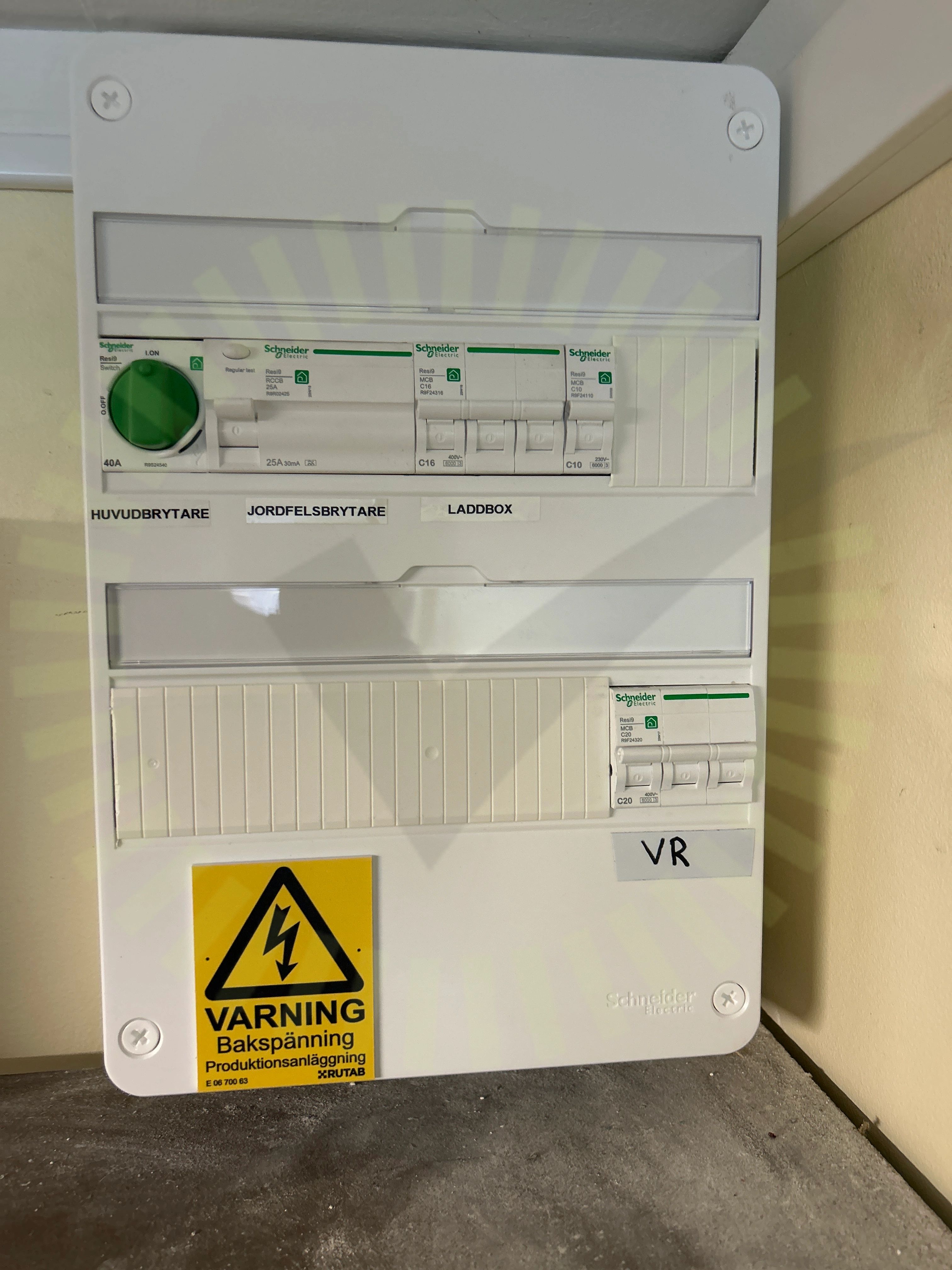

5.1 Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
3/4
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
35/35
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Växelriktarens IP klassning
