Besiktningsrapport

8.3

Installation genom

Söderens

Datum

25 juli 2023

Ort

Olofstorp, Västra Götalands län

Skenskarvar

Kontaktdon

Jordning av chassi

+ 3

86% godkända14% ej godkända

Om installationen

PanelerTrina: Vertex DE09.05

MontagesystemVan Der Valk: Strongline Heavy Duty roof hook

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Panntak , Trina: Vertex DE09.05

Anmärkningar

2/14

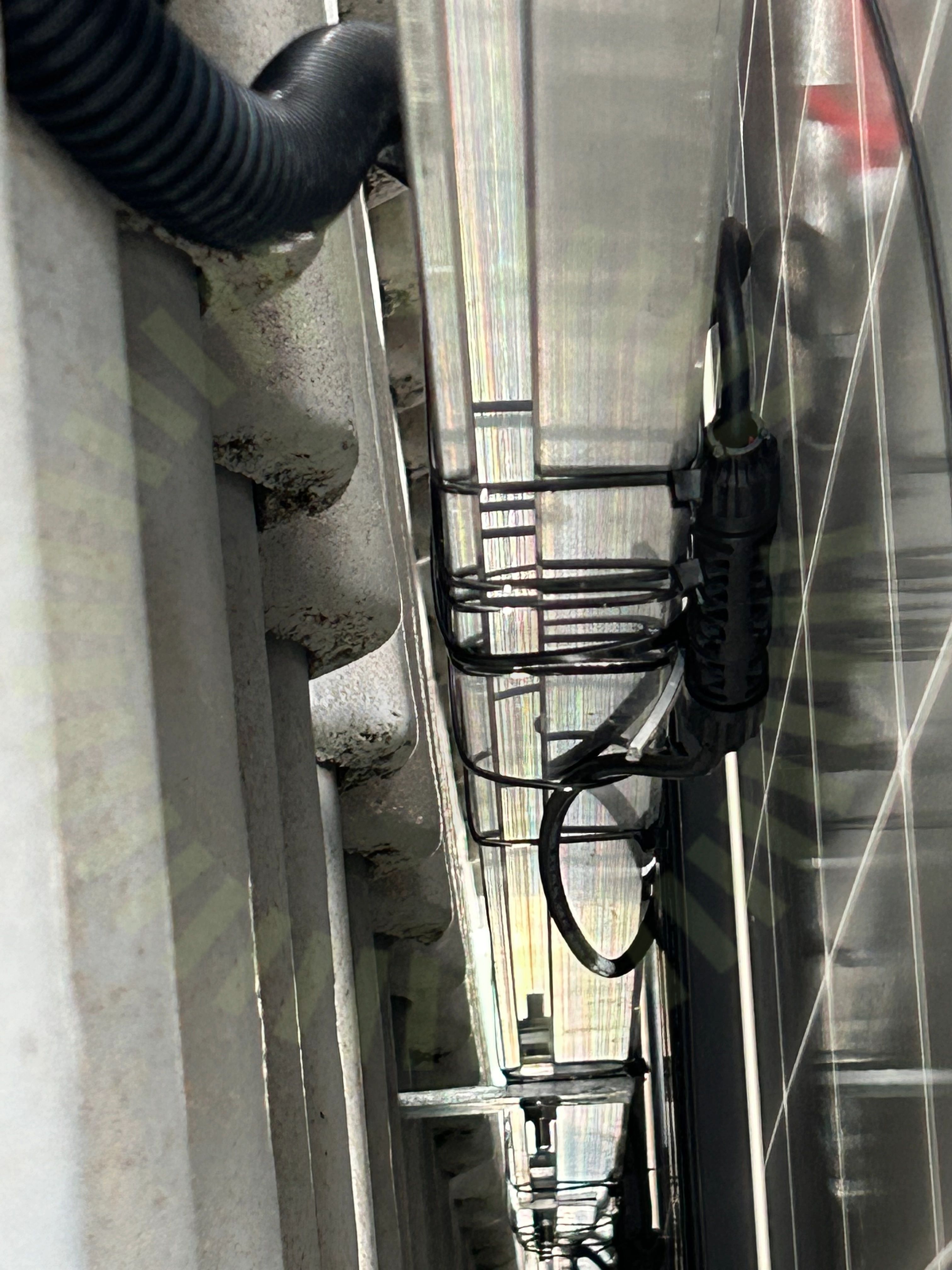

2.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke.

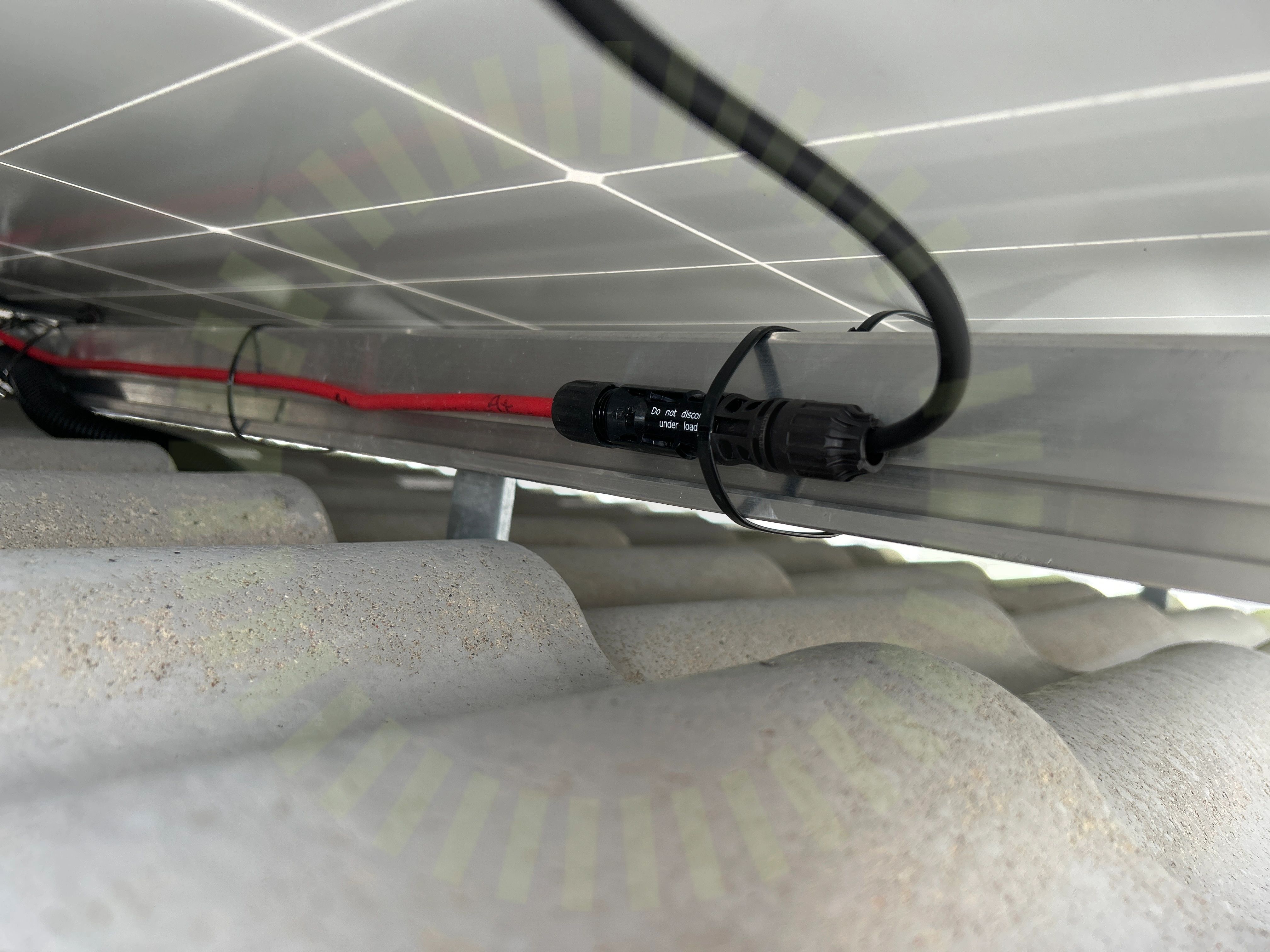

2.2 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

MA711 (se_en) Monteringsanvisningar, Sida 4

Godkända kontrollpunkter

10/14

DräneringshålKlämmornas placeringKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

2/14

Förbindelse av kontakterSträngförläggning

Panntak , Van Der Valk: Strongline Heavy Duty roof hook

Anmärkningar

6/24

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

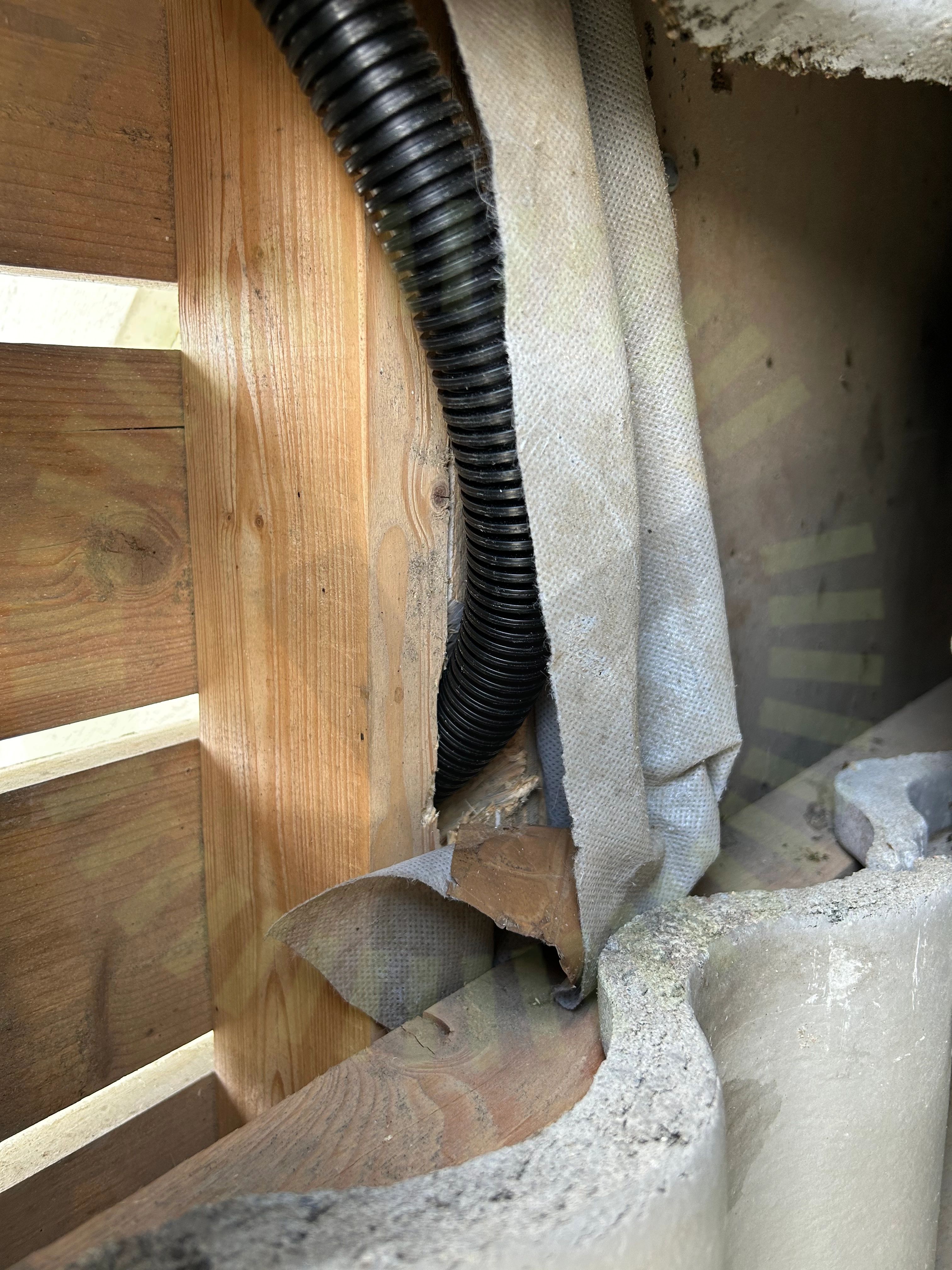

3.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

3.3 Skenornas överhäng

Inte godkänd

Korrekt snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

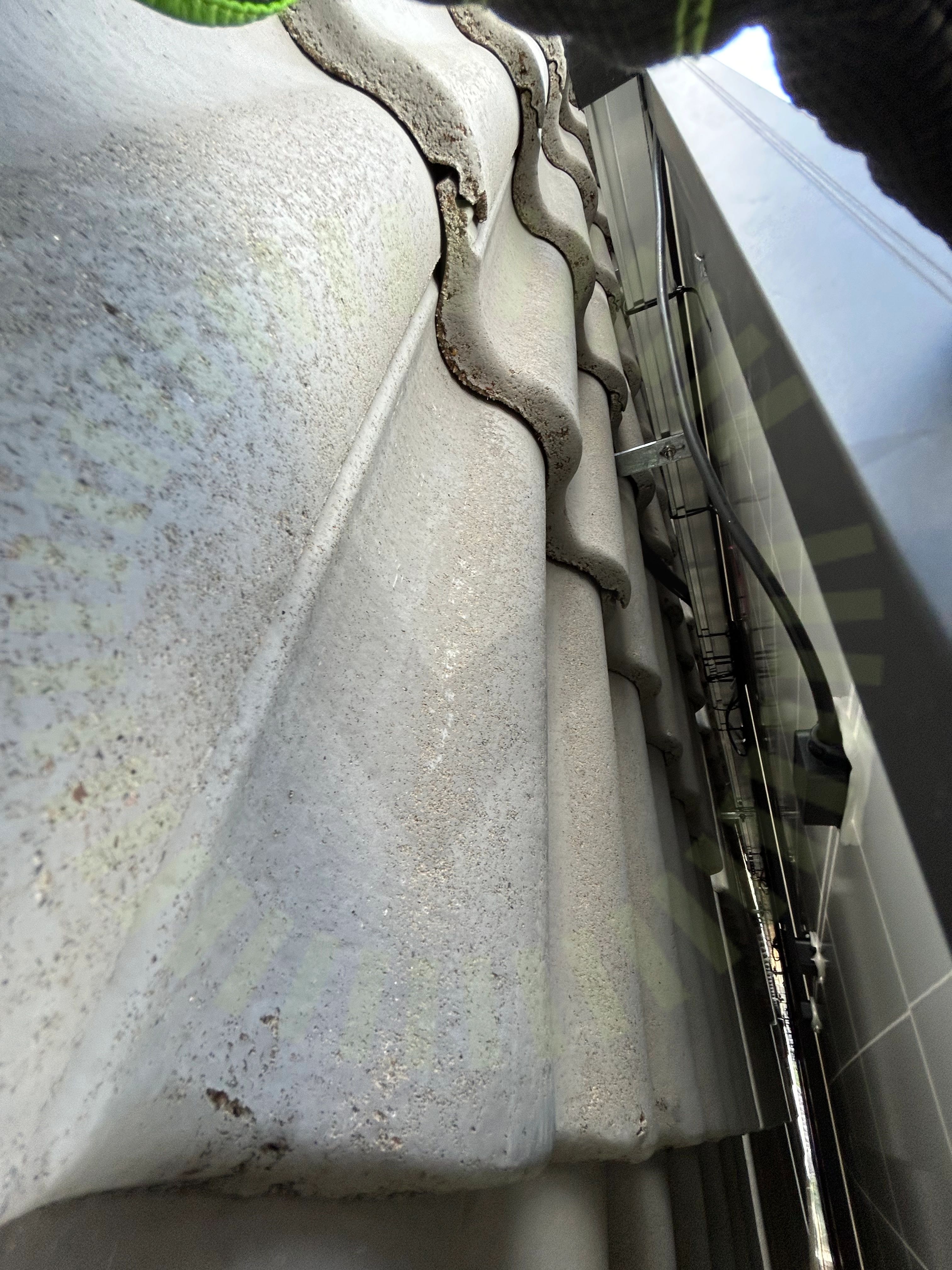

3.4 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. T-bult ligger felaktigt.

Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 19-20

3.5 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten.

Tillverkarens montageanvisningar

3.6 Takkrokarnas CC

Inte godkänd

Korrekt snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

16/24

Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämma över skarvMittklämmorPanelramens höjdPlaceringSkadorSkenans utstick för klämmaSkenornas infästningTakets lutningUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

2/24

RåspontsinfästningTakstolsinfästning

Varselmärkning

Anmärkningar

1/5

4.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas på växelriktare.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

3/36

5.1 Dubbel matning

Inte godkänd

Befintlig installation är inte anpassad för dubbel matning.

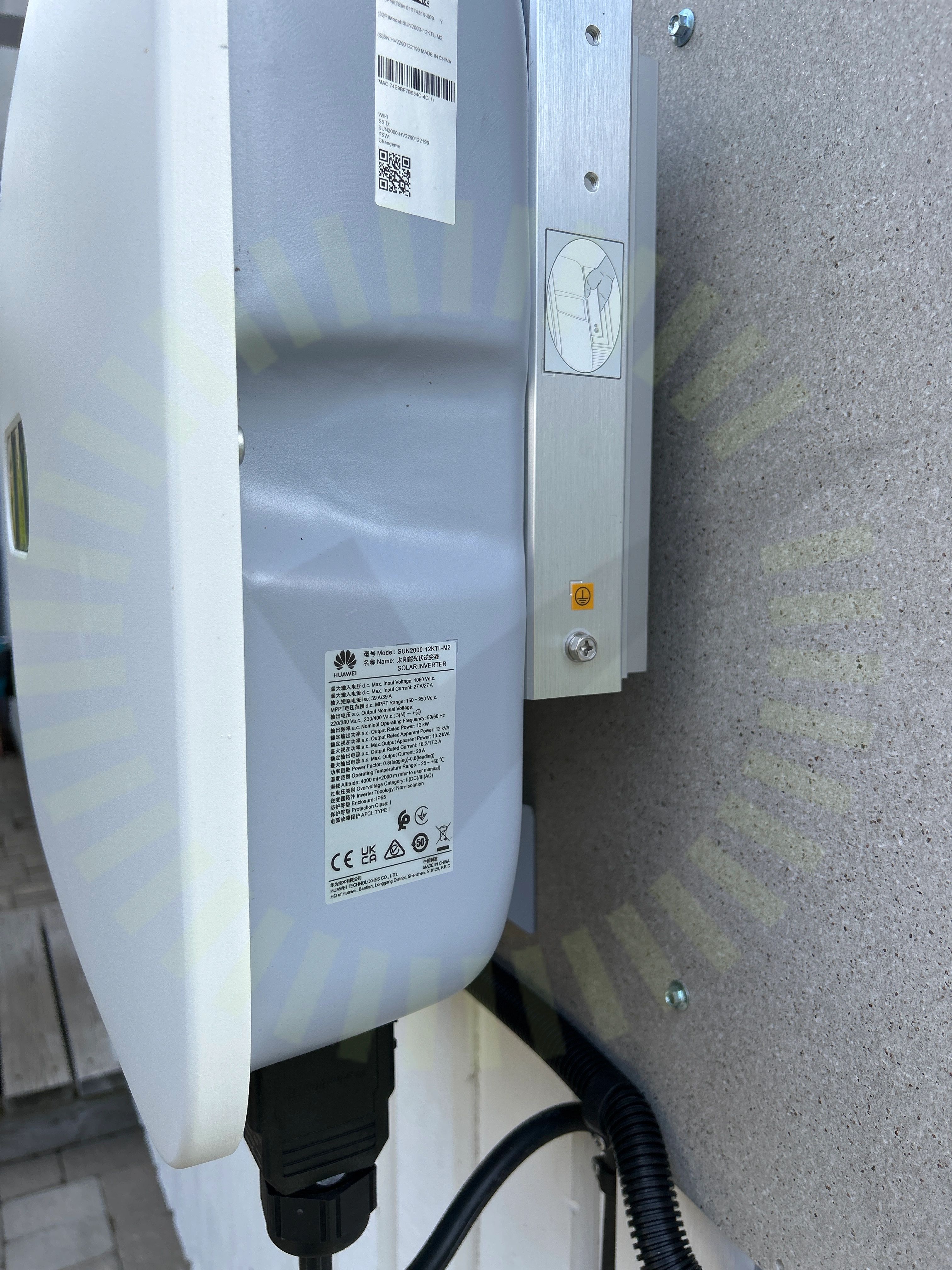

5.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/f40ded24/connecting-the-pe-cable

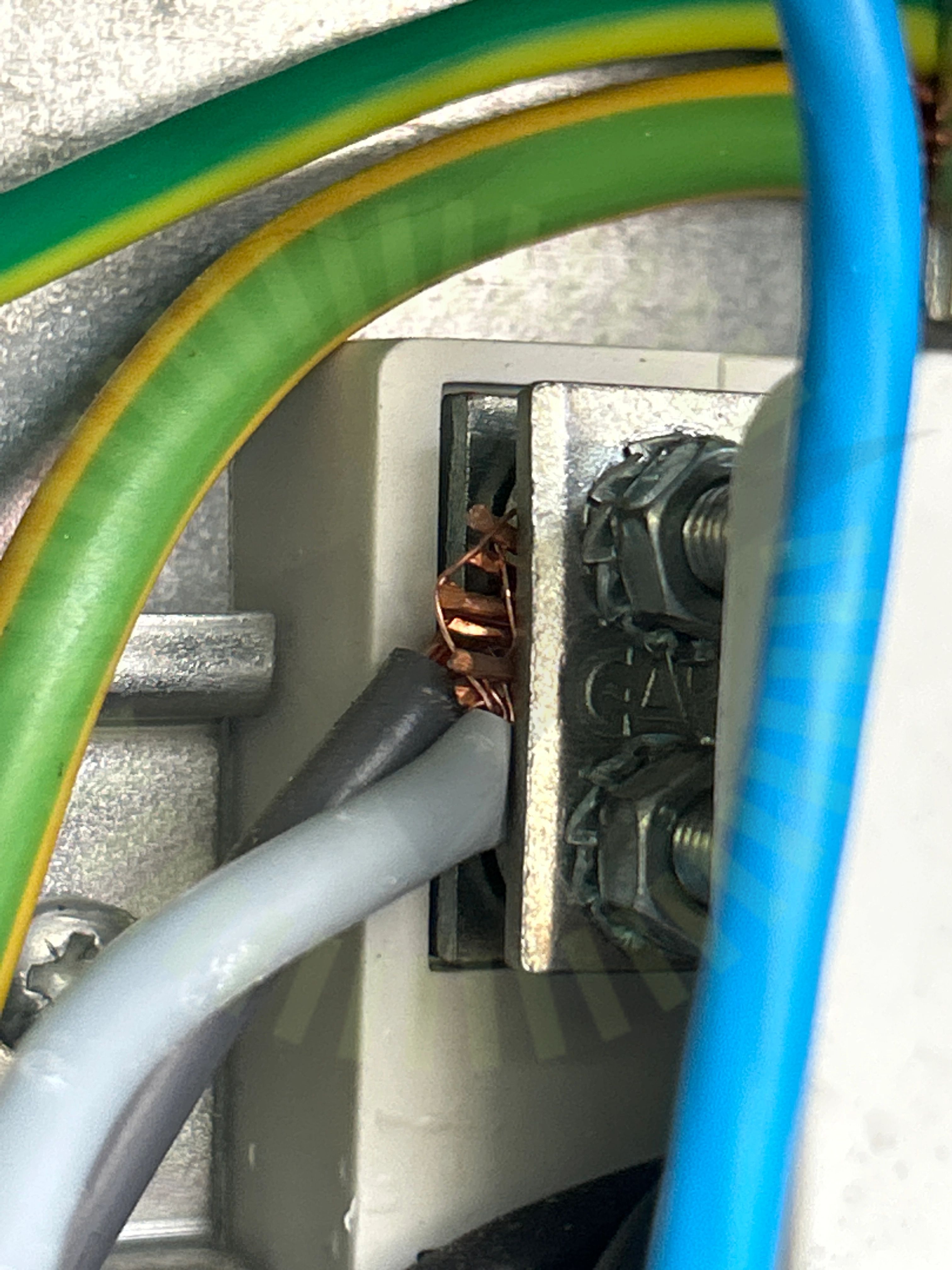

5.3 Uppskalad ledare

Inte godkänd

Isolering är klämd i plint.
