Besiktningsrapport
9.9
Installation genom
Söderens
Datum
28 mars 2024
Ort
Göteborg, Västra Götalands län
Skenans utstick för klämma
Skenskarvar
Underliggande takpanna
98% godkända
2% ej godkända
Om installationen
Paneler
Trina: TSM-NEG9RC.27
Montagesystem
TJB: Solentra Krokfäste för råspont/bärläkt
Växelriktare
SunGrow: SH5-10RT
Batteri
SunGrow: SBR(XXX)
Tillbehör
CHINT: Sungrow DTSU666
Tillbehör
Undercentral
Tillbehör
Säkerhetsbrytare AC
Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Batteri
Godkända kontrollpunkter
15/15
Batteri PE
Batterimodul
DC anslutning
Fastsäkring av produkt
Lock och sidoskydd
Närliggande objekt
Rakt stående
Sammansättning av komponenter
Signalkabel batteri
Skador
Smartmätare
Tillgång till batteriet
Uppfästning av kablage
Utrymme
Väderskydd
Smartmätare
Godkända kontrollpunkter
4/4
Anslutning av smartmätare
Fastsäkring av produkt
Signalkabel till växelriktaren
Skador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Skada vid brytare
Tak 1, TJB: Solentra Krokfäste för råspont/bärläkt
Anmärkningar
3/22
5.1 Skenans utstick för klämma
Inte godkänd
För lite skena sticker ut från panelens ram. Följer inte tillverkarens anvisningar.
TJB: Solentra Monteringsanvisningar Panelklämma click 231010

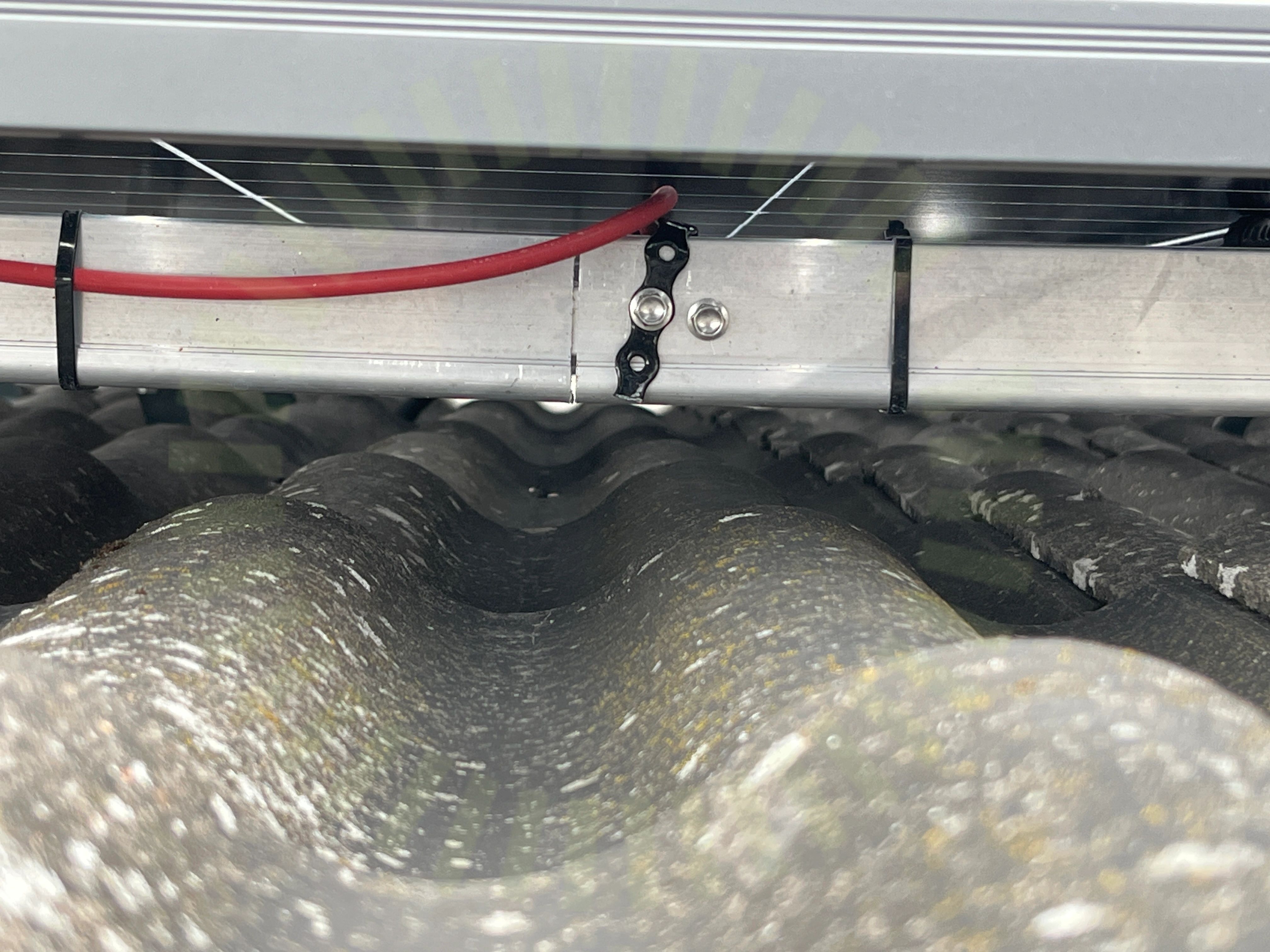

5.2 Skenskarvar
Inte godkänd
Glipa saknas vid skenskarv.
TJB: Solentra Monteringsanvisningar Infästningsskena 231025

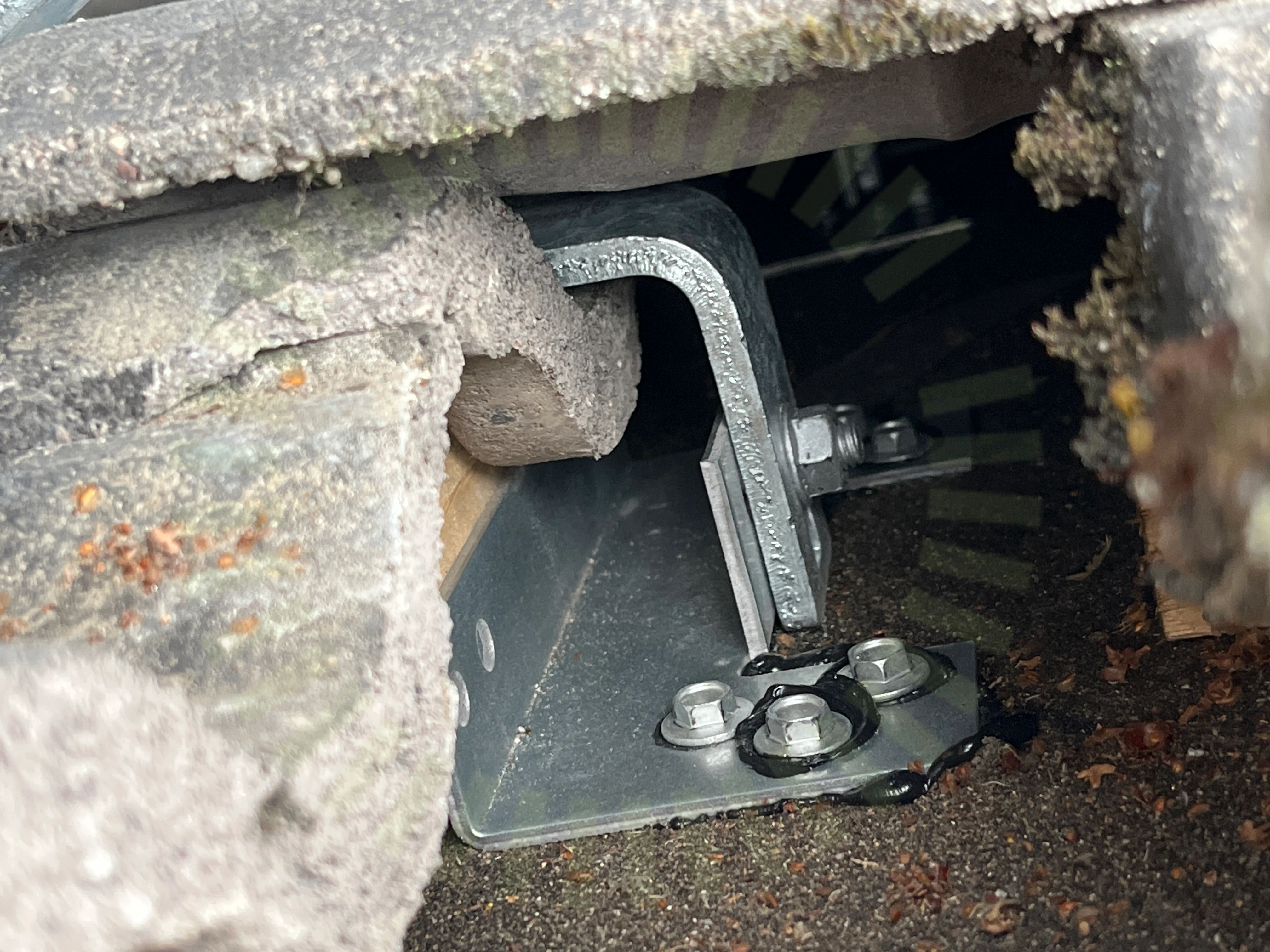

5.3 Underliggande takpanna
Inte godkänd
Kroken flyter ovanför den underliggande takpannan. Takkroken ska vila mot den underliggande takpannan.
TJB: Solentra Monteringsanvisningar Takkrok 231010
Godkända kontrollpunkter
18/22
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Höjdjustering
Kabeldragning mellan takytor
Kabeluppfästning
Klickfäste
Klämmans placering i skena
Mittklämmor
Råspontsinfästning
Skador
Skenornas infästning
Skenornas överhäng
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takkrokarnas CC
Väderbeständigt material
Ändklämmor
Ej tillgängligt vid besiktning
1/22
Takgenomföring
Tak 1, Trina: TSM-NEG9RC.27
Godkända kontrollpunkter
14/15
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelkablagets böjradie
Panelramar separerade
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/15
Strängförläggning
Undercentral
Godkända kontrollpunkter
7/7
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
PEN-ledare
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
36/36
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
