Besiktningsrapport

9.5

Installation genom

GoSol Energi

Datum

24 januari 2023

Ort

Bunkeflostrand, Skåne län

Fastsäkring av produkt

Avstånd

Kontakter

Rakt stående

89% godkända11% ej godkända

Om installationen

VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: LUNA2000-5-15-S0

Anmärkningar

1/14

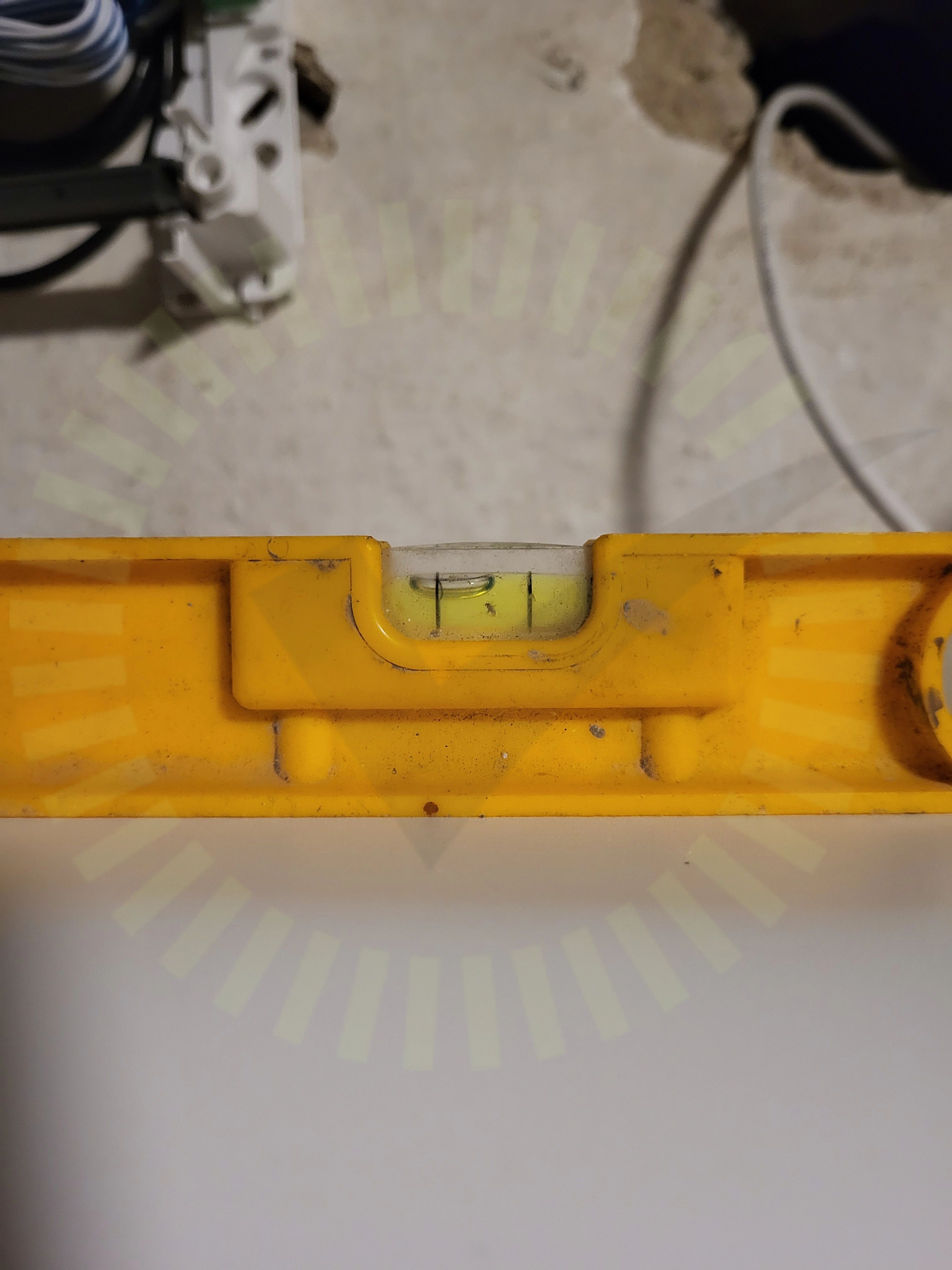

1.1 Rakt stående

Inte godkänd

Batteri står snett.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

13/14

AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningInternet KabelKontakterSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Huawei: SUN2000-(3KTL-10KTL)-M1

Anmärkningar

4/32

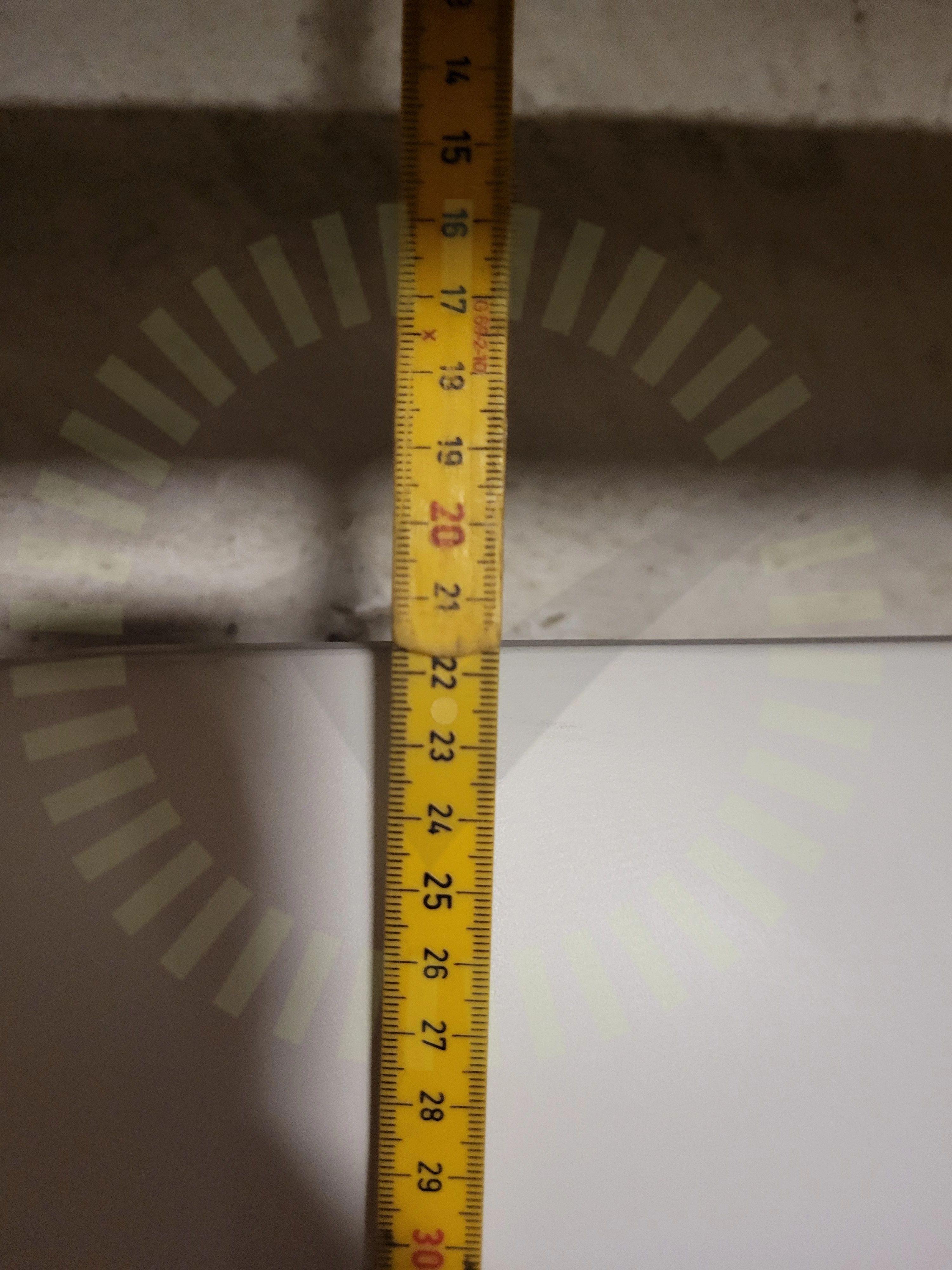

2.1 Avstånd

Inte godkänd

Växelriktare placerad för nära tak.

Huawei User Manual Issue 04 (2021-08-10), Sida 22

2.2 Fastsäkring av produkt

Inte godkänd

Skruvar på nedersta fästet sitter inte fast ordentligt i vägg.

Huawei User Manual Issue 04 (2021-08-10), Sida 26

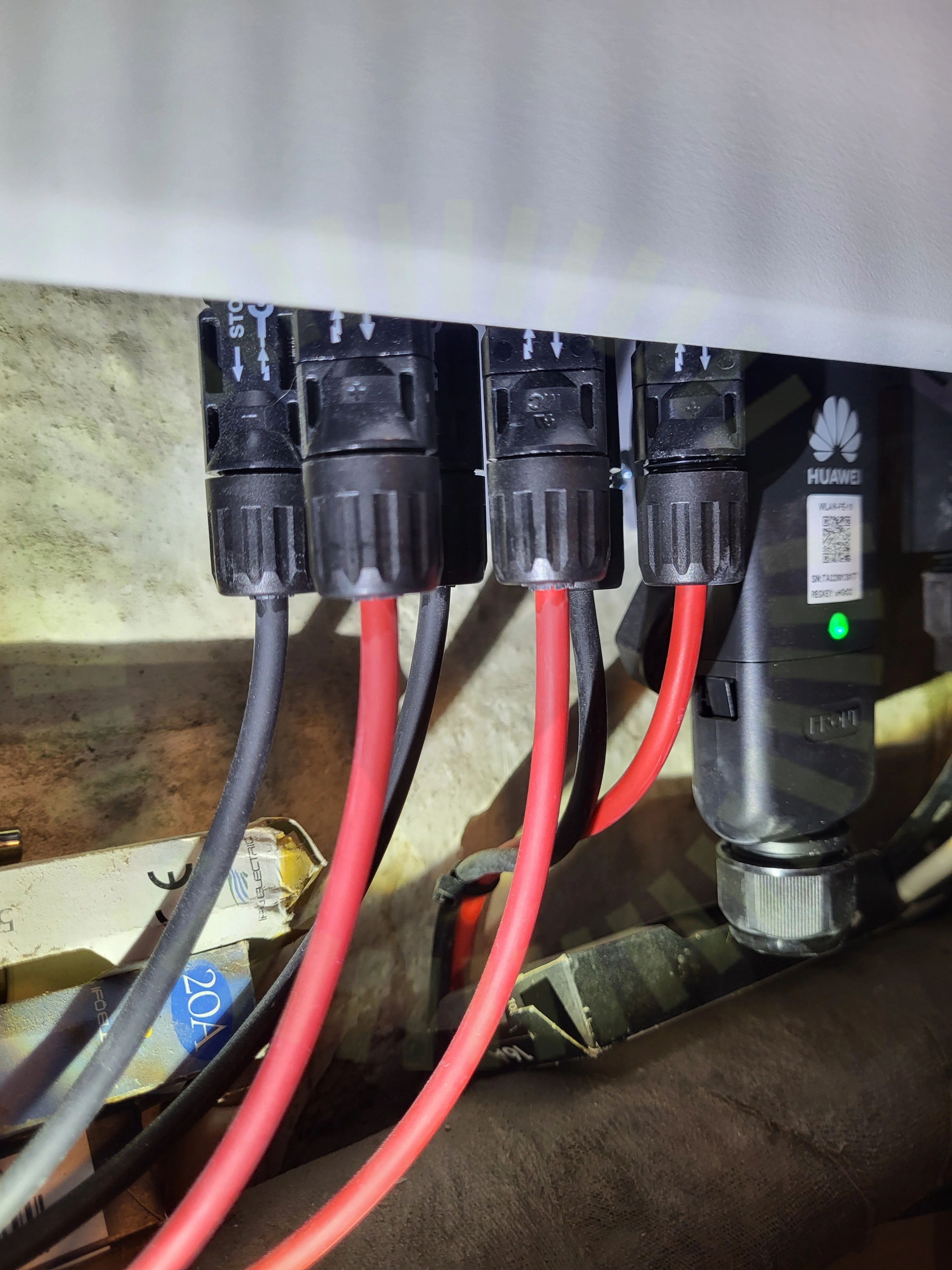

2.3 Kontakter

Inte godkänd

Kontakter är bottnade .

Huawei User Manual Issue 04 (2021-08-10), Sida 42

2.4 PE Chassi

Inte godkänd

Extern PE anslutning saknas enligt tillverkarens anvisningar.

Huawei User Manual Issue 04 (2021-08-10), Sida 34

Godkända kontrollpunkter

28/32

AC AnslutningAC BöjradieAC FörläggningAC kabel skarp kantAC Skador på kabelAvstånd till havBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanHuvudsäkringInformering av solcellerInfästningInternetKabelLedare fastspändaMärkningMätprotokoll DCSkadorSträngschemaSäkringTillförlitligt fästVarning för backspänningVarning för likspänningVentilationVinkel
