Institutet för Solenergikvalitet

Besiktningsrapport

9.3
x

Installation genom

Söderens

Datum

22 augusti 2023

Ort

Gunnilse, Västra Götalands län
Skenornas infästning
Råspontsinfästning
Skadat kablage
92% godkända8% ej godkända

Om installationen

PanelerTrina: TSM-NEG9.28
MontagesystemVan Der Valk: Strongline Heavy Duty roof hook
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
Söderens

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

3/37

2.1 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är eventuellt högre än vad kabeln kan hantera. Ledningsdimensionering rekommenderas.

Skadat kablage

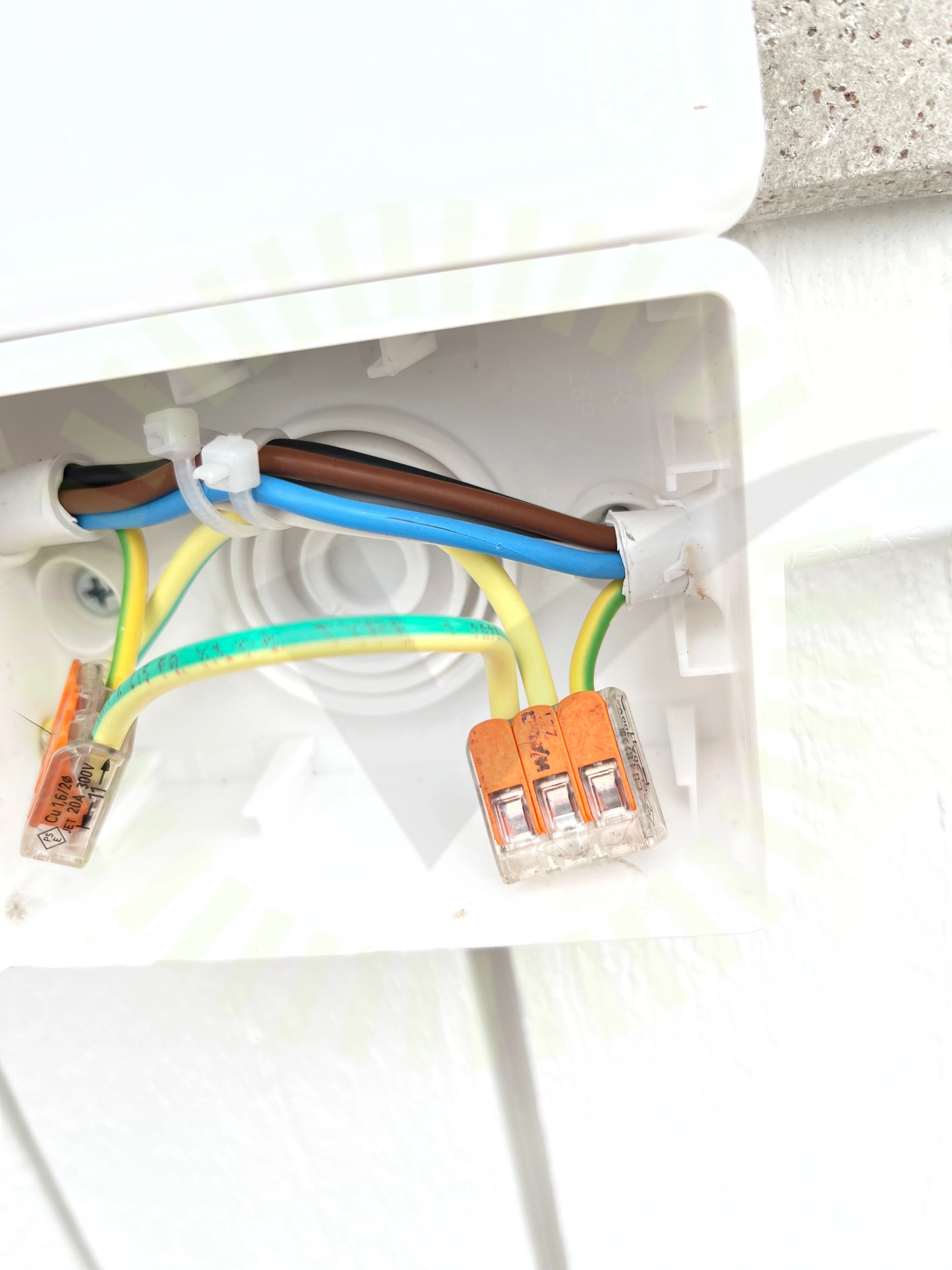

2.2 Skadat kablage

Inte godkänd

Ledare i kapsling är skadad.

Varning för likspänning

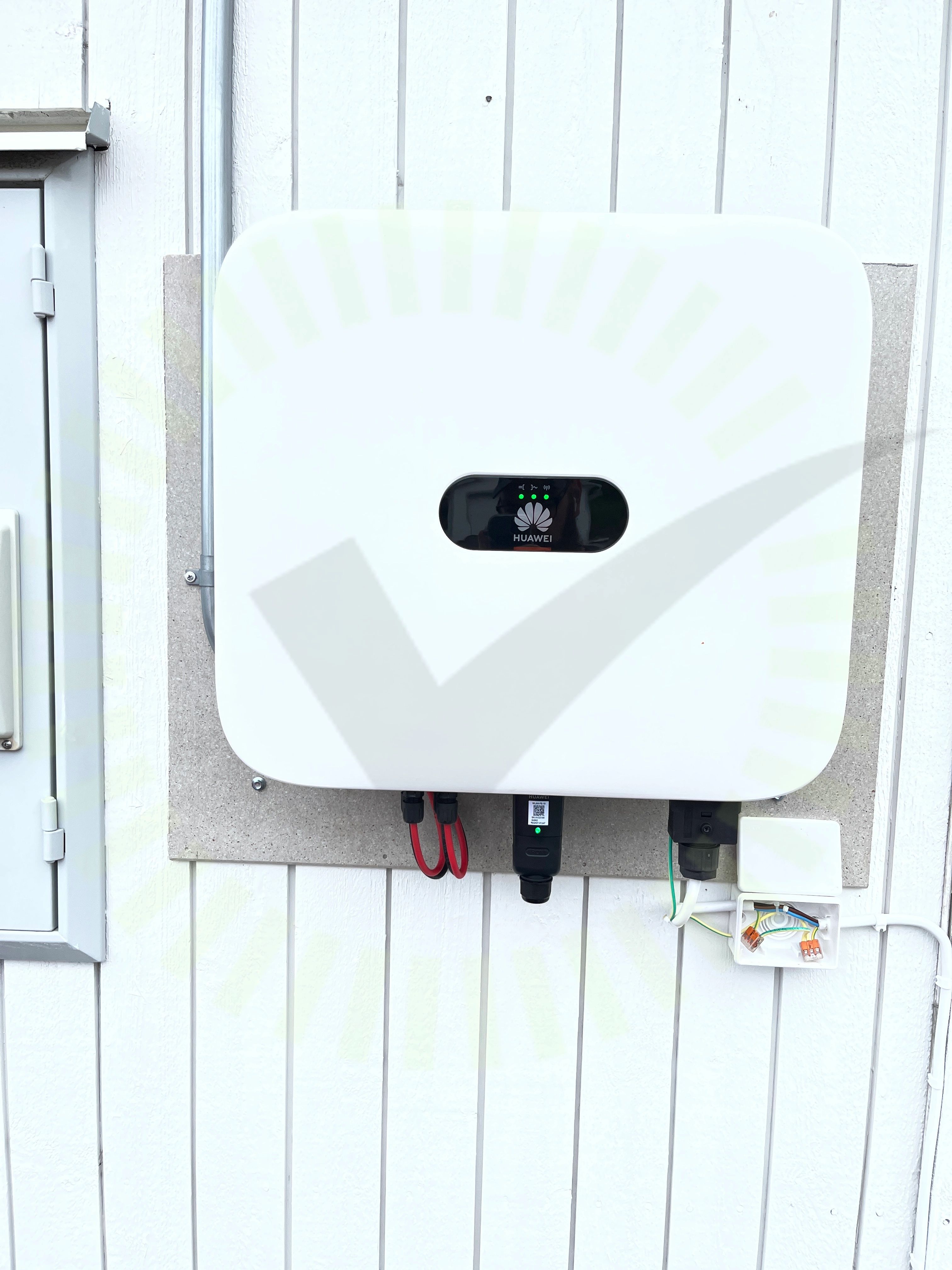

2.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

34/37
AC anslutning växelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVentilationVäderbeständigt material

Trina: TSM-NEG9.28

Anmärkningar

1/15

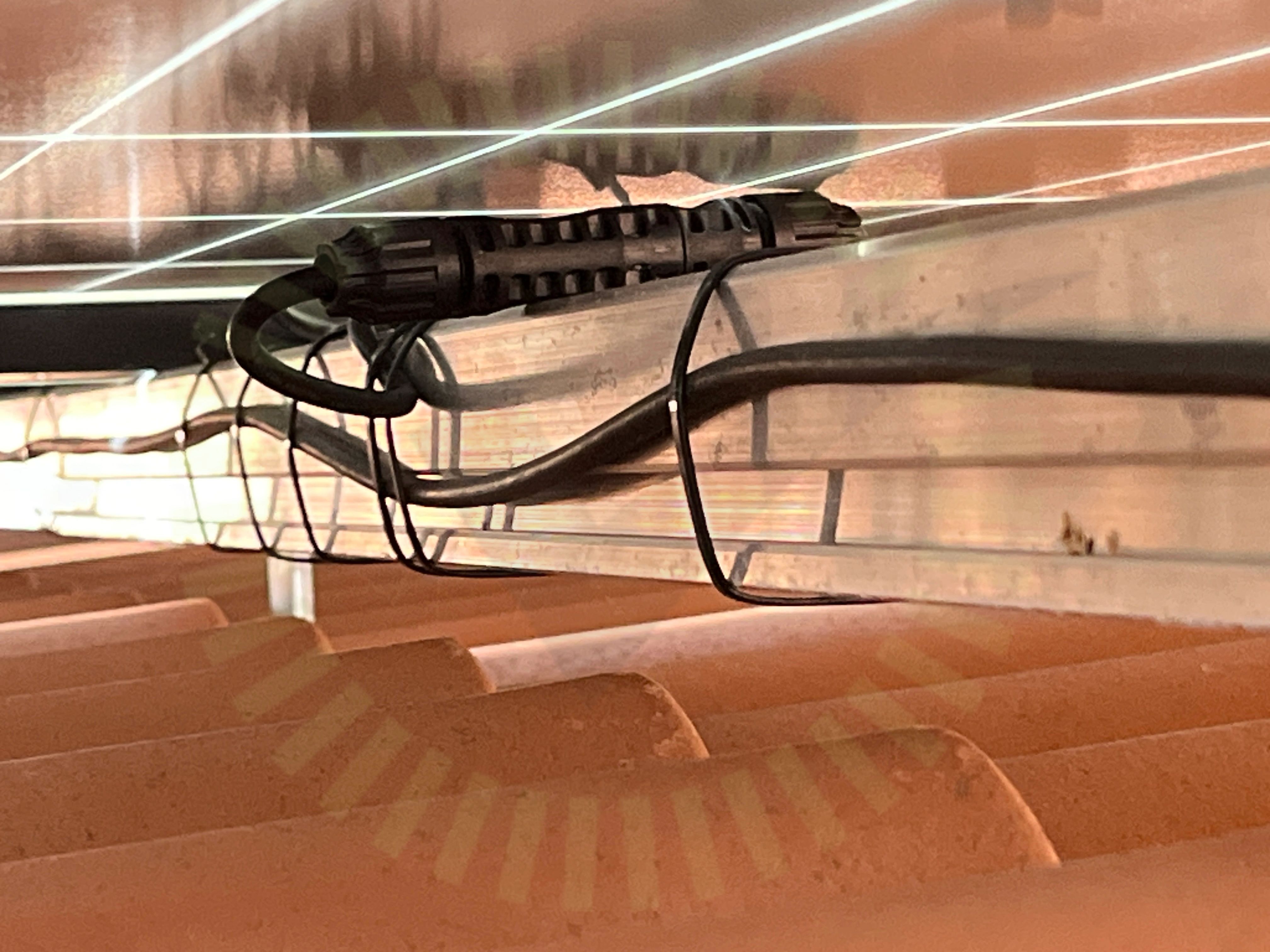

Föremål mot bakstycke

3.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke.

Godkända kontrollpunkter

13/15
DräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/15
Strängförläggning

Van Der Valk: Strongline Heavy Duty roof hook

Anmärkningar

3/23
Råspontsinfästning

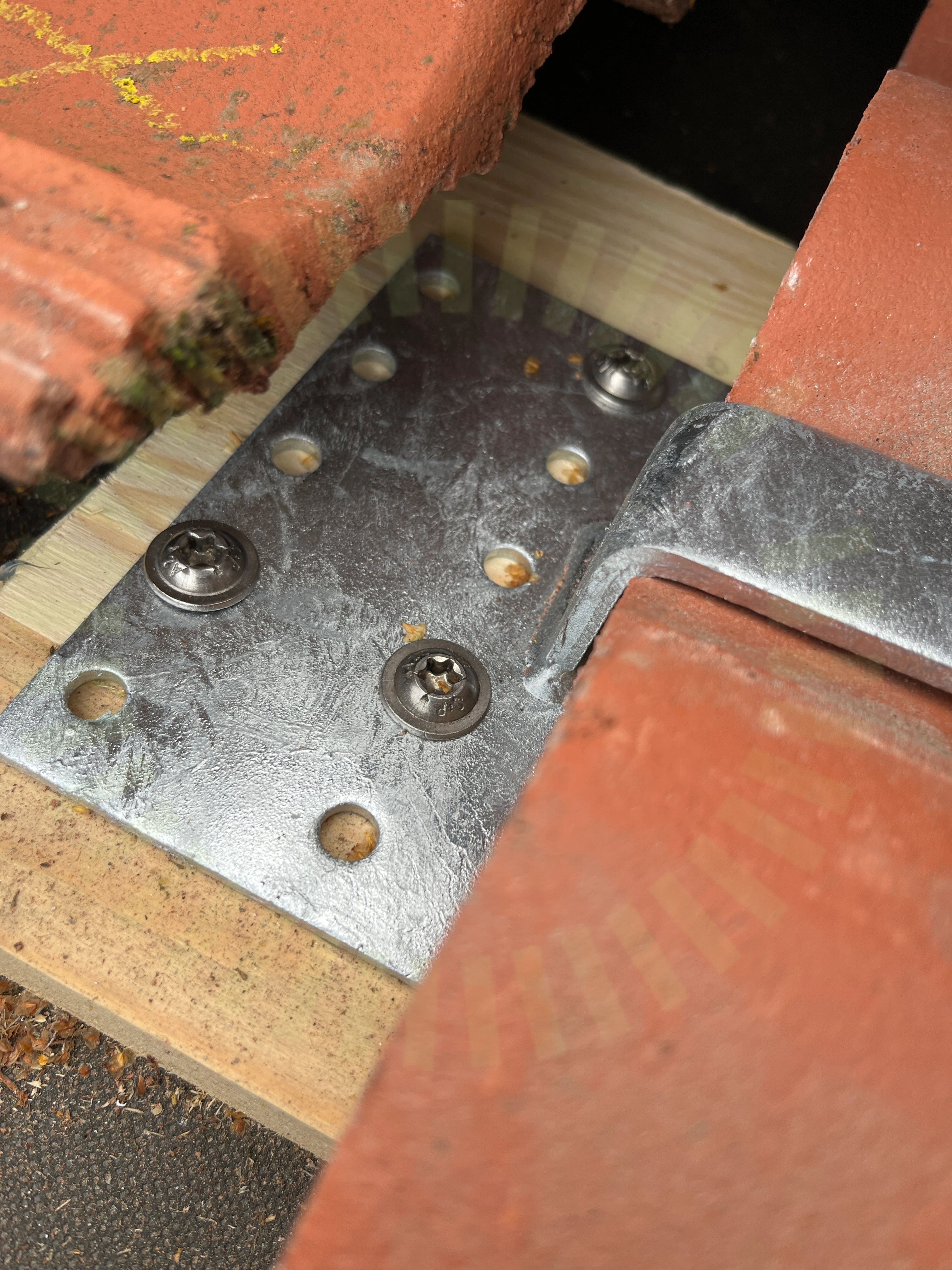

4.1 Råspontsinfästning

Inte godkänd

Råspåntsinfästning är felaktigt utförd. Fel antal skruvar är använda.

Datablad Strongline Heavy Duty Takkrok, Sida 2
Skenornas infästning

4.2 Skenornas infästning

Inte godkänd

T-bulten sitter inte korrekt i skenan.

Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 17
Takgenomföring

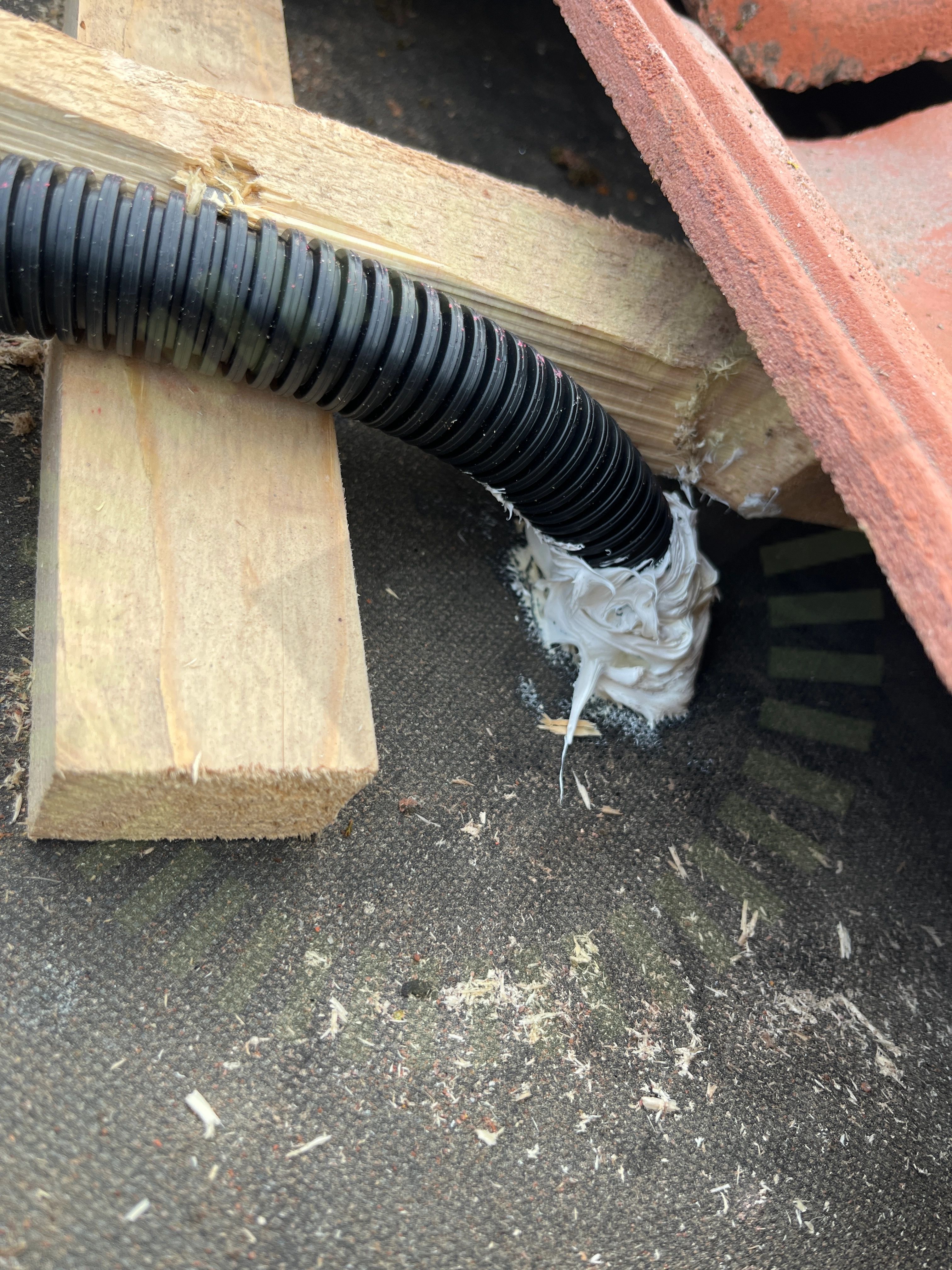

4.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

20/23
Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämma över skarvMittklämmorPanelramens höjdPlaceringSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakets lutningTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
