Institutet för Solenergikvalitet

Besiktningsrapport

9.8
x

Installation genom

Photonic Power Systems Sweden

Datum

14 maj 2024

Ort

Sollentuna, Stockholms län
DC Kontakter
Skarp kant
Avstånd närliggande objekt
97% godkända3% ej godkända

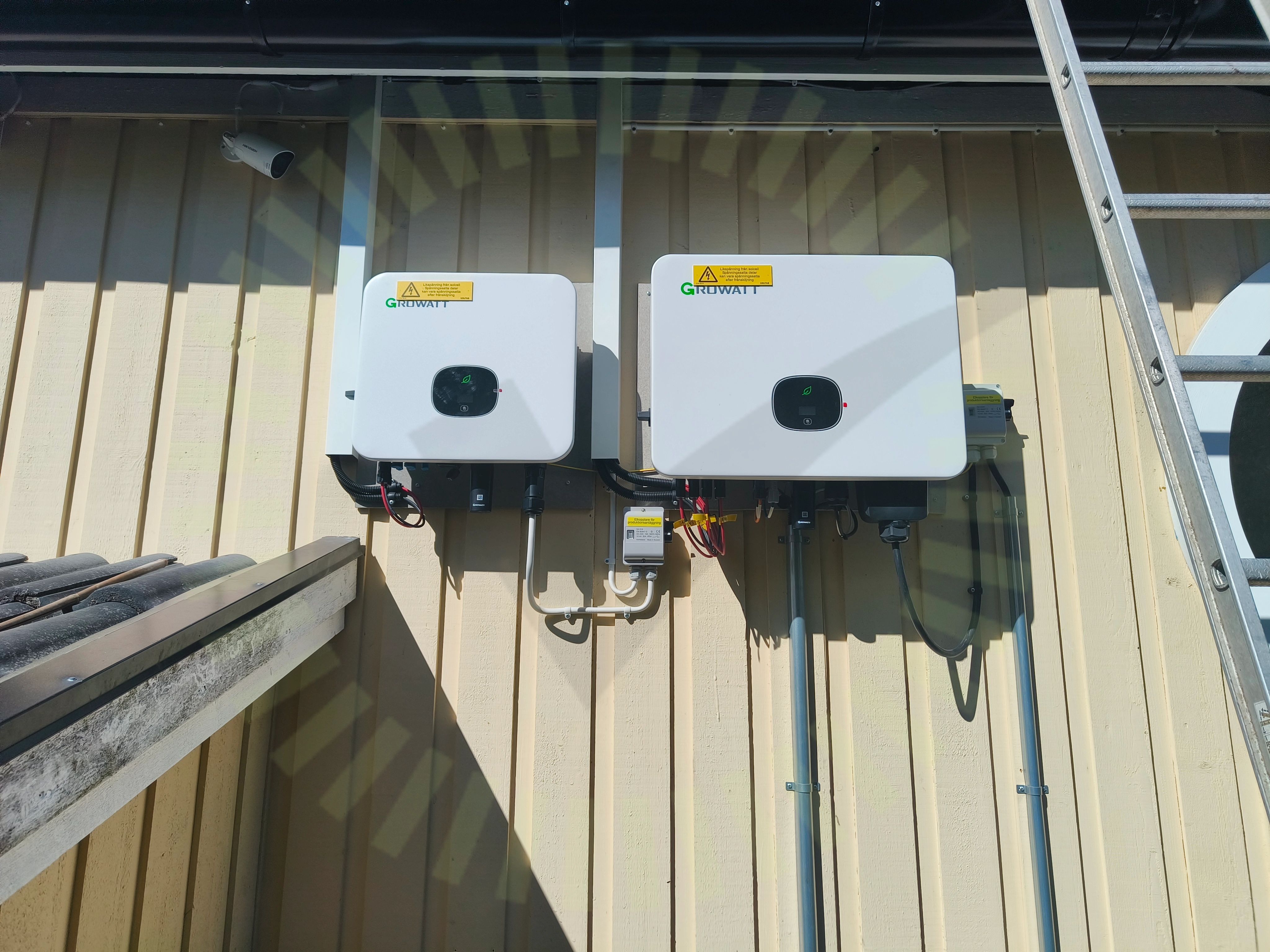

Om installationen

VäxelriktareGroWatt: MOD 3-10KTL3-XH
VäxelriktareGroWatt: MID (11-30)KTL3-XH
BatteriGrowatt: APX HV Battery System S2
Photonic Power Systems Sweden

Installerad av Photonic Power Systems Sweden som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Growatt: APX HV Battery System S2

Anmärkningar

1/15
Avstånd närliggande objekt

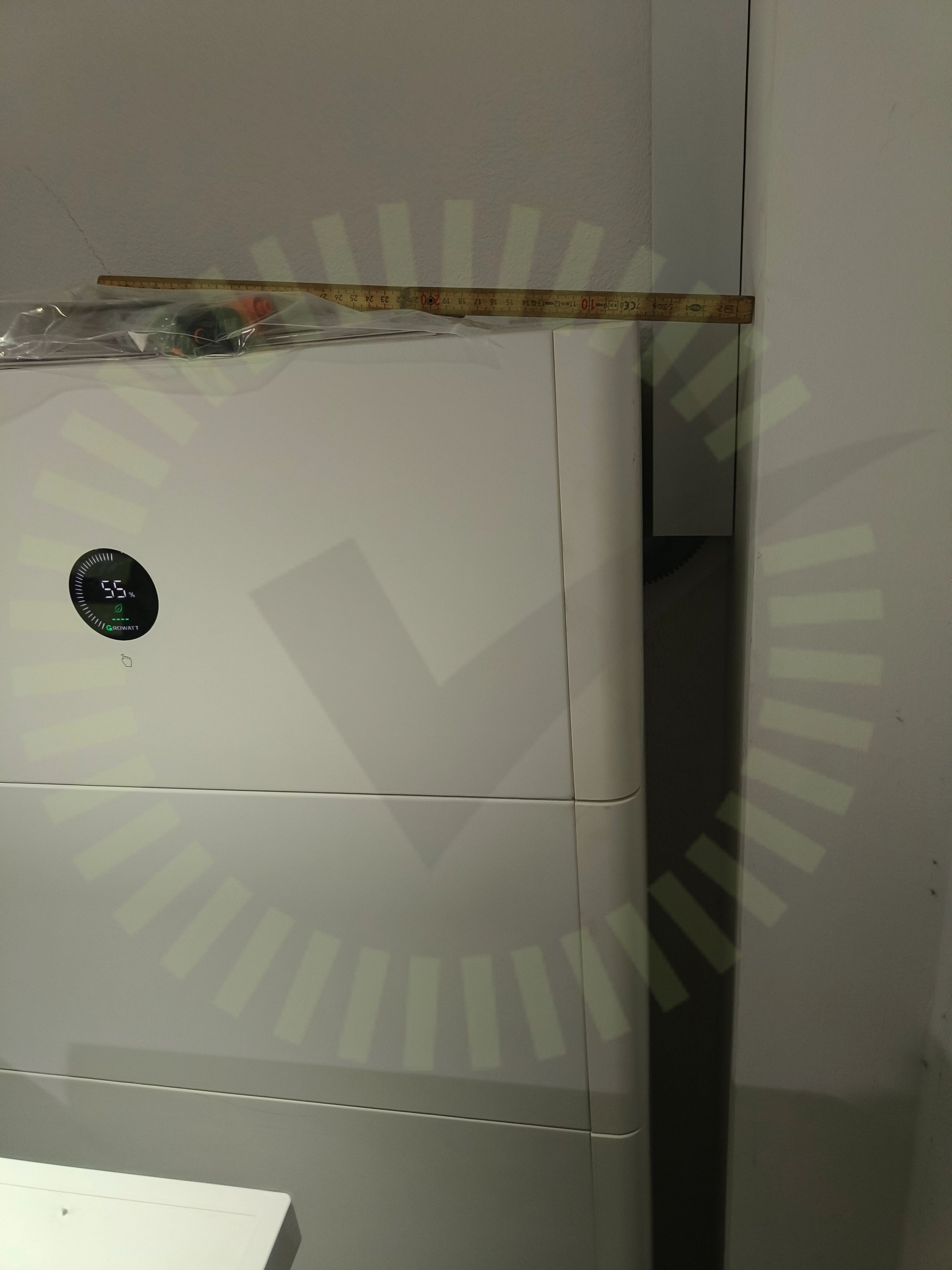

1.1 Avstånd närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

Growatt: APX 5.0-30.0P-S2 User Manual 202308, Sida 11-12

Godkända kontrollpunkter

14/15
Batteri PEDC anslutning batterimodulDC anslutning växelriktareFastsäkring av produktLutningSammansättning av komponenterSignalkabel batterikomponenterSignalkabel växelriktareSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

GroWatt: MID (11-30)KTL3-XH

Anmärkningar

3/39
DC Kontakter

2.1 DC Kontakter

Inte godkänd

Kontakter i förbindelse med växelriktare är från olika tillverkare.

SS 436 40 00 (712.526)
Skarp kant

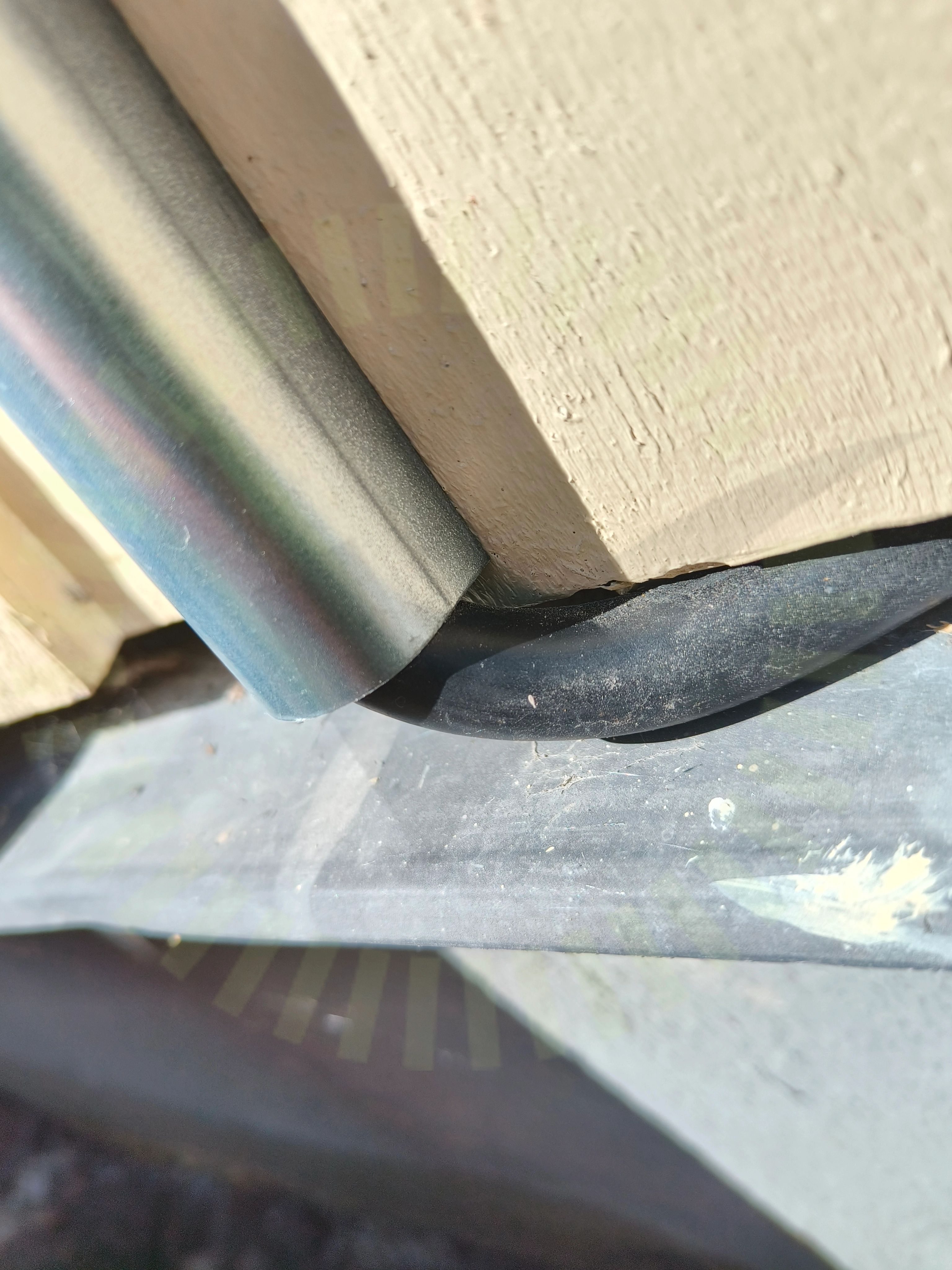

2.2 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Väderskydd

2.3 Väderskydd

Överenskommelse

Växelriktaren är placerad i direkt solljus.

Growatt: MID 11-30KTL3-XH User Manual EN 202307, Sida 13

Godkända kontrollpunkter

36/39
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning

GroWatt: MOD 3-10KTL3-XH

Anmärkningar

1/39
Väderskydd

3.1 Väderskydd

Överenskommelse

Tillverkaren rekommenderar inte att växelriktaren placeras utan väderskydd.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 13

Godkända kontrollpunkter

38/39
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning
