Besiktningsrapport

9.1

Installation genom

GoSol Energi

Datum

2 oktober 2023

Ort

Nacka, Stockholms län

Fästens placering

Infästning utanför takstol

Takkrokarnas CC

+ 3

90% godkända10% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V

MontagesystemK2: SingleRail: Single/CrossHook 3S

VäxelriktareGroWatt: MOD 3-10KTL3-XH

TillbehörSäkerhetsbrytare AC

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

8/8

AnslutningBöjradieEgenskaperFörskruvningarIdentifieringInfästningPlaceringYttre påverkan

Tak 1, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

1/15

3.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.

Godkända kontrollpunkter

14/15

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, K2: SingleRail: Single/CrossHook 3S

Anmärkningar

3/25

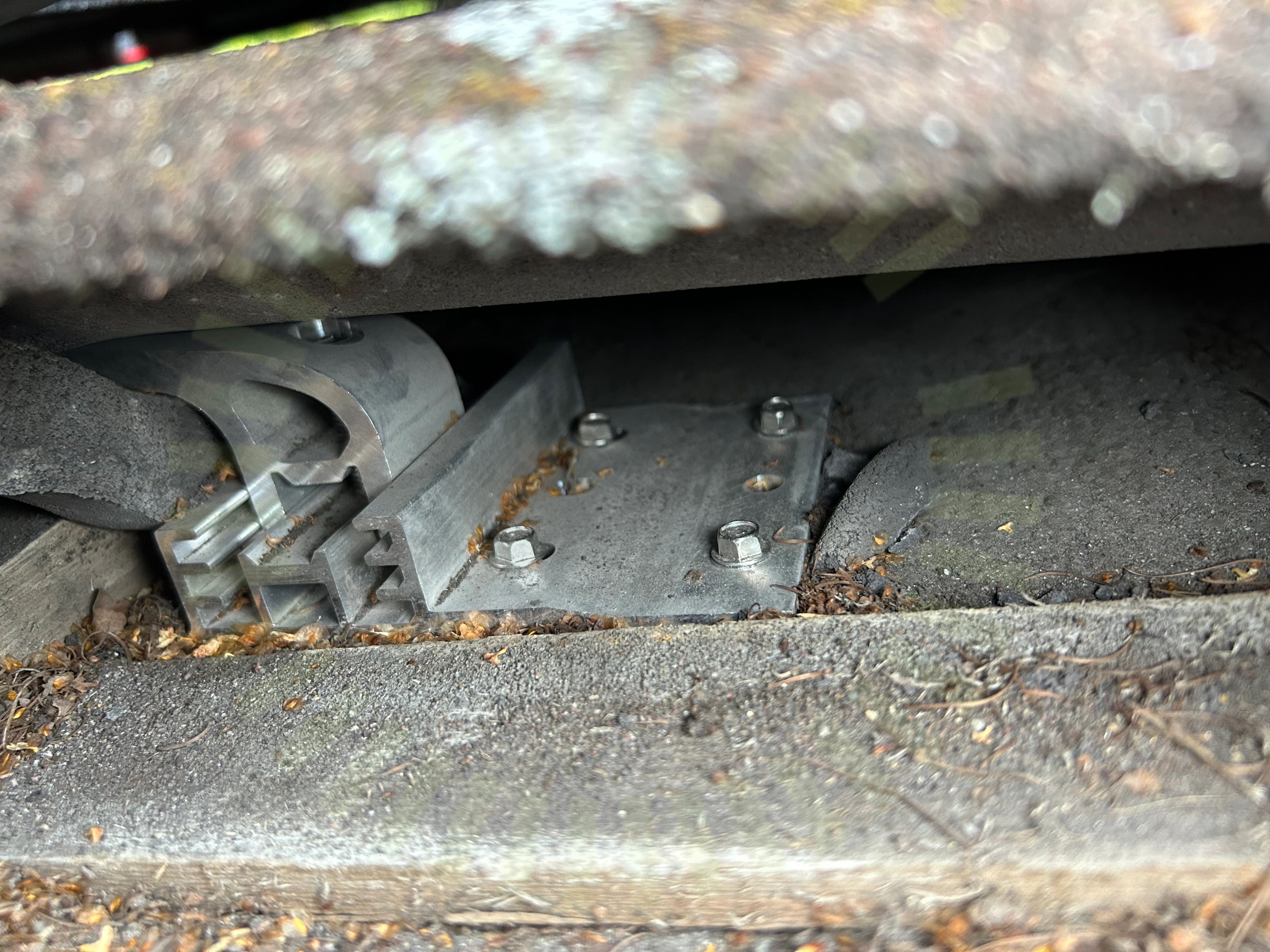

4.1 Infästning utanför takstol

Inte godkänd

Kroken i bild är inte korrekt monterad utanför takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 22-23

4.2 Snö- och Vindlastberäkning

Inte godkänd

Antalet paneler i lastberäkningen stämmer inte med verkligheten.

Tillverkarens montageanvisningar

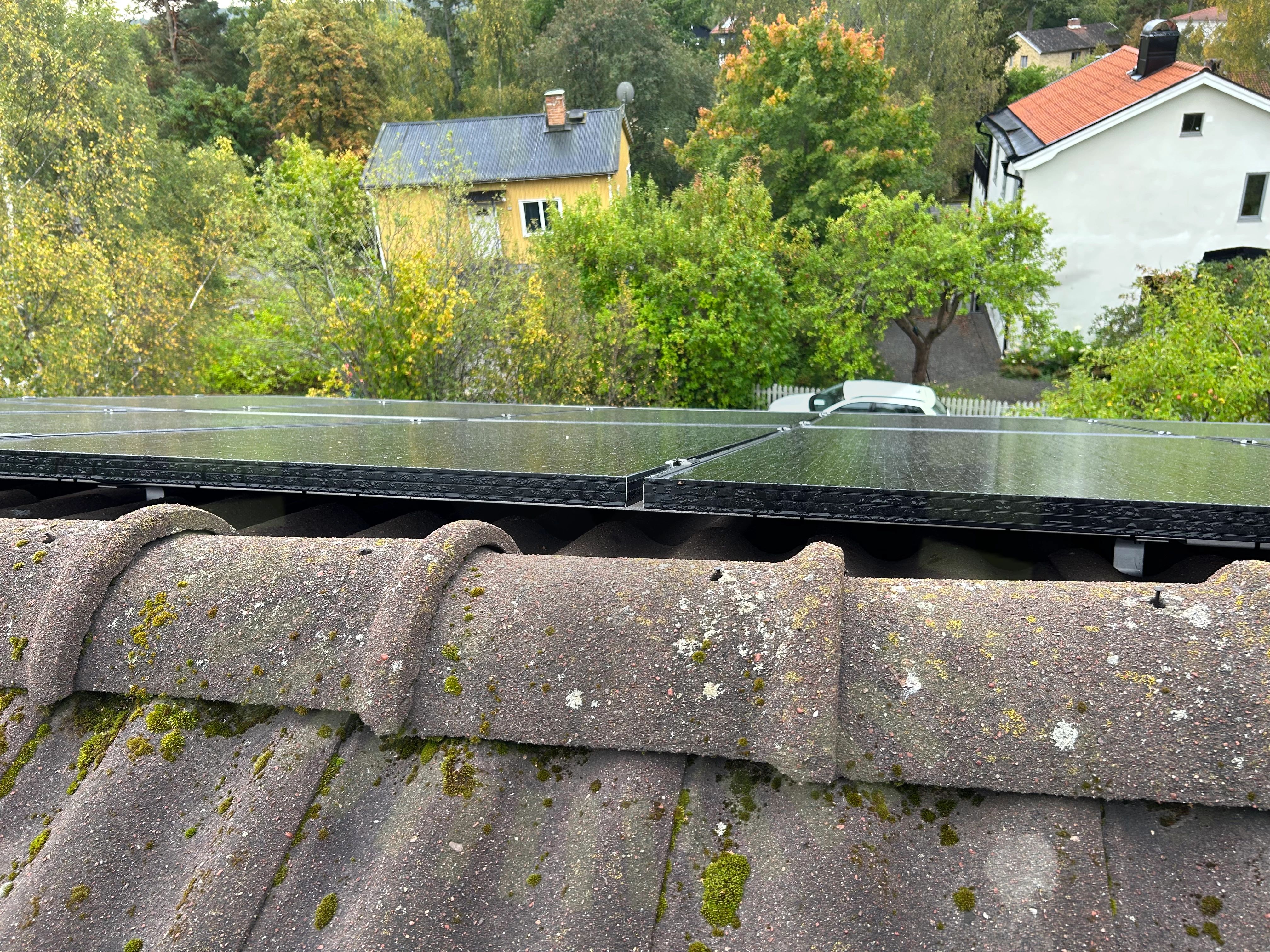

4.3 Takkrokarnas CC

Inte godkänd

Takkrokar är monterade med ett längre CC mått än vad som anges som maximalt i lastberäkningen. Uppmätt 150cm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

21/25

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSkruvar korrektTakets lutningTakstolsinfästningTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/25

Takgenomföring

Varselmärkning

Anmärkningar

2/5

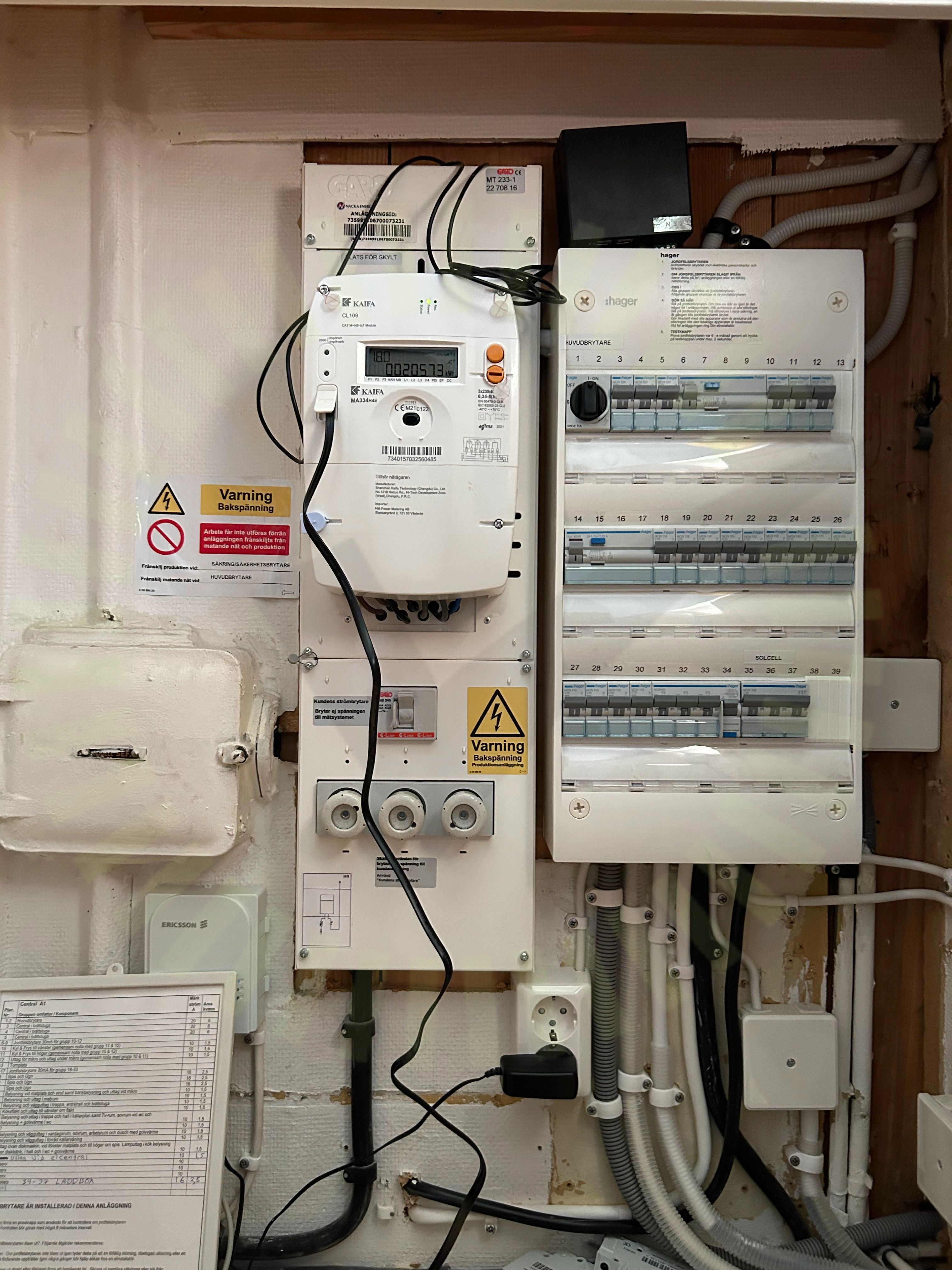

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

5.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5

Missvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

3/34

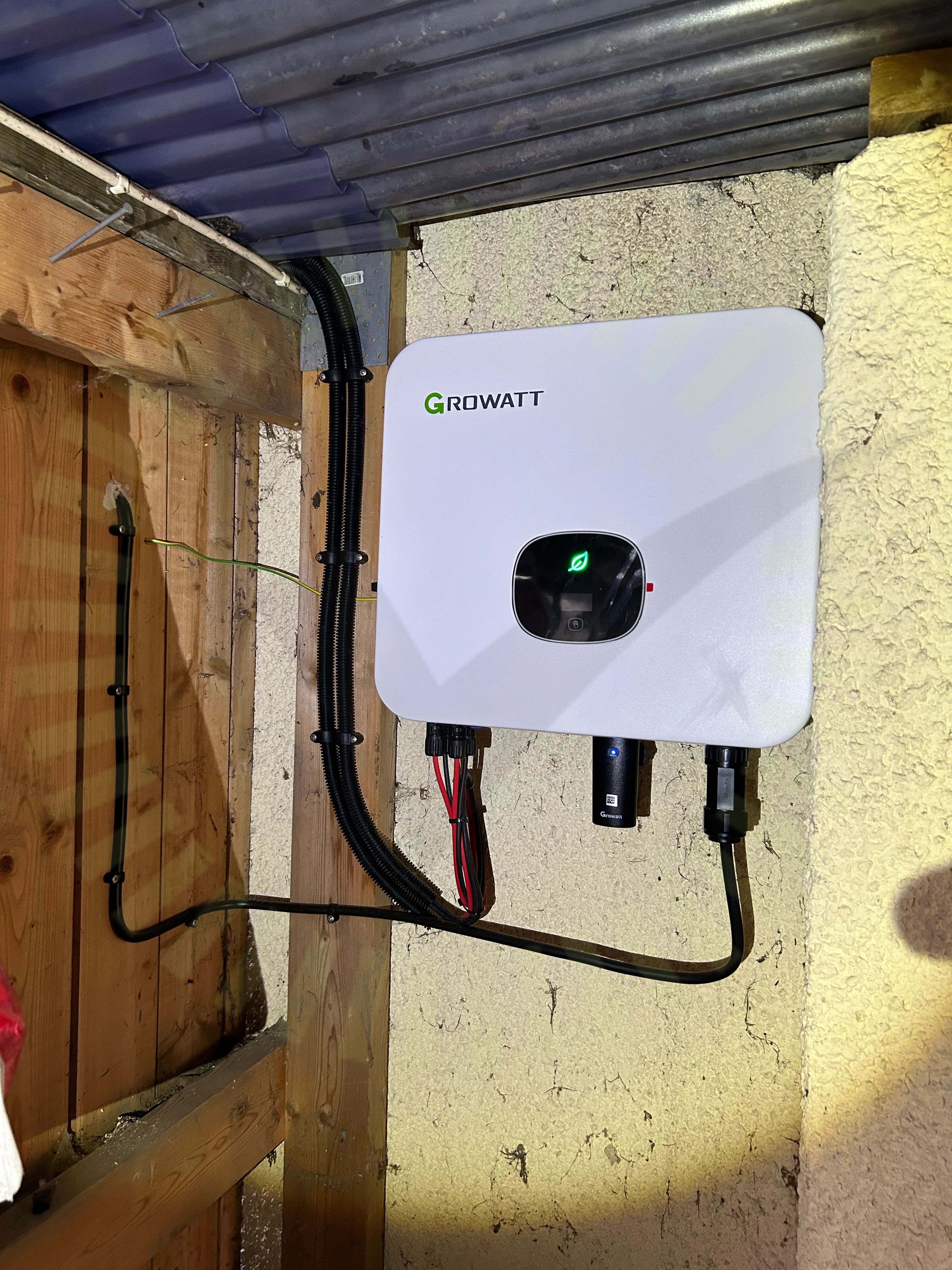

6.1 Avstånd närliggande objekt

Överenskommelse

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar. Kund och installatör överens om avvikelse.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 12

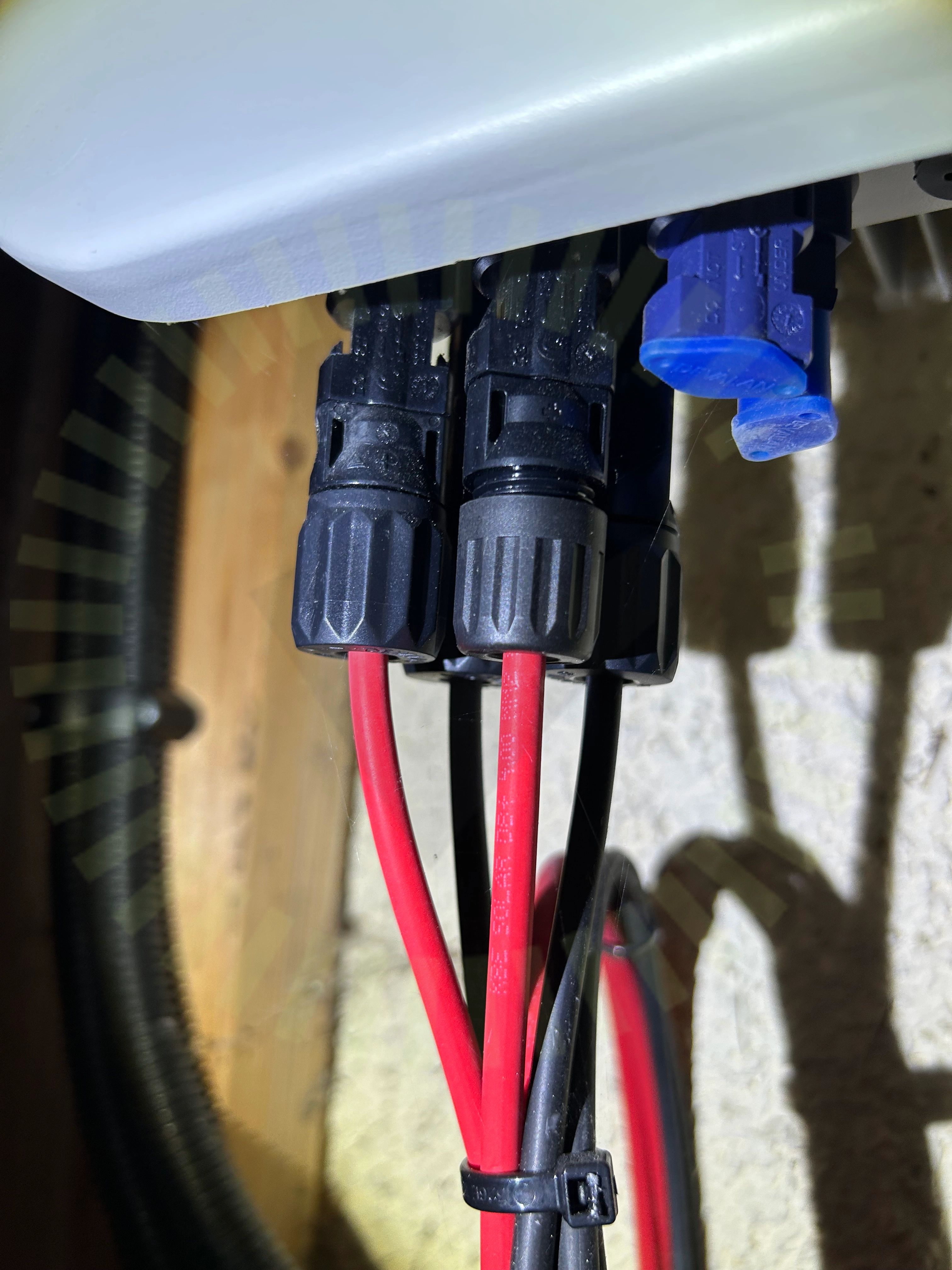

6.2 DC Kontakter

Inte godkänd

Kontakter i förbindelse med växelriktare är från olika tillverkare.

SEK handbok 444 utgåva 4, 712.526, sida 592

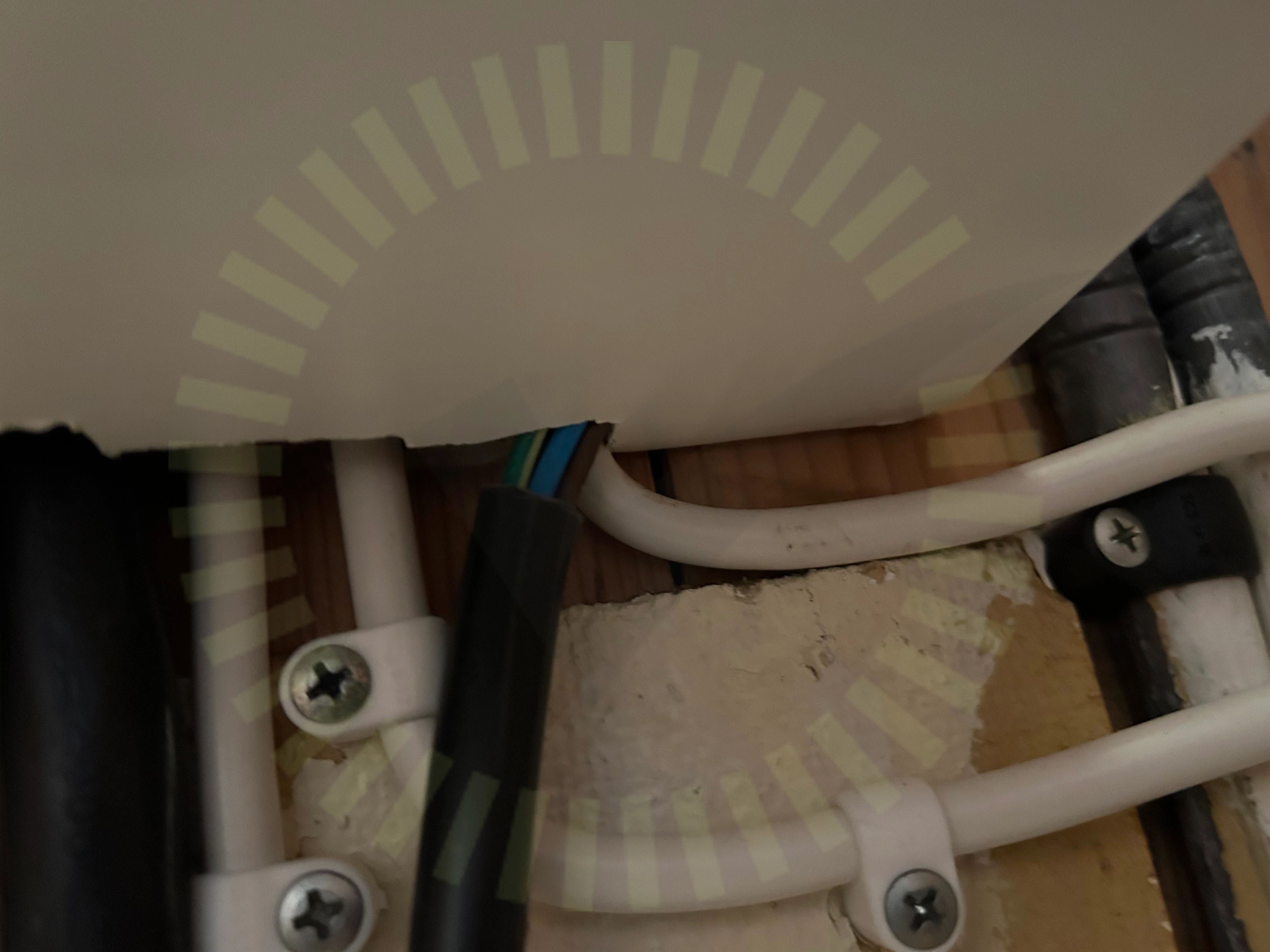

6.3 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare är synliga innan kabeln går in i förskruvningen.

SS 436 40 00 (412.2.2.1)

Godkända kontrollpunkter

30/34

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/34

Genomföringar
