Institutet för Solenergikvalitet

Besiktningsrapport

9.0
x

Installation genom

Solcellen.nu

Datum

6 februari 2023

Ort

Täby, Stockholms län
Säkerhetsavstånd
Ändfästen
Väderbeständigt material
91% godkända9% ej godkända

Om installationen

PanelerJAM54S31 MR
MontagesystemESDEC Lutande tegeltak
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörSäkerhetsbrytare AC
TillbehörSäkerhetsbrytare DC
TillbehörElmaterial: Kapsling
Solcellen.nu

Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Elmaterial: Kapsling

Godkända kontrollpunkter

9/9
BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

ESDEC Lutande tegeltak

Anmärkningar

4/26
Kabeluppfästning

2.1 Kabeluppfästning

Inte godkänd

kablage hänger löst

SS 436 40 00 (712.521.101 och 522.8.4)
Säkerhetsavstånd

2.2 Säkerhetsavstånd

Inte godkänd

Panelerna är inte placerade med tillverkarens säkerhetsavstånd

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter

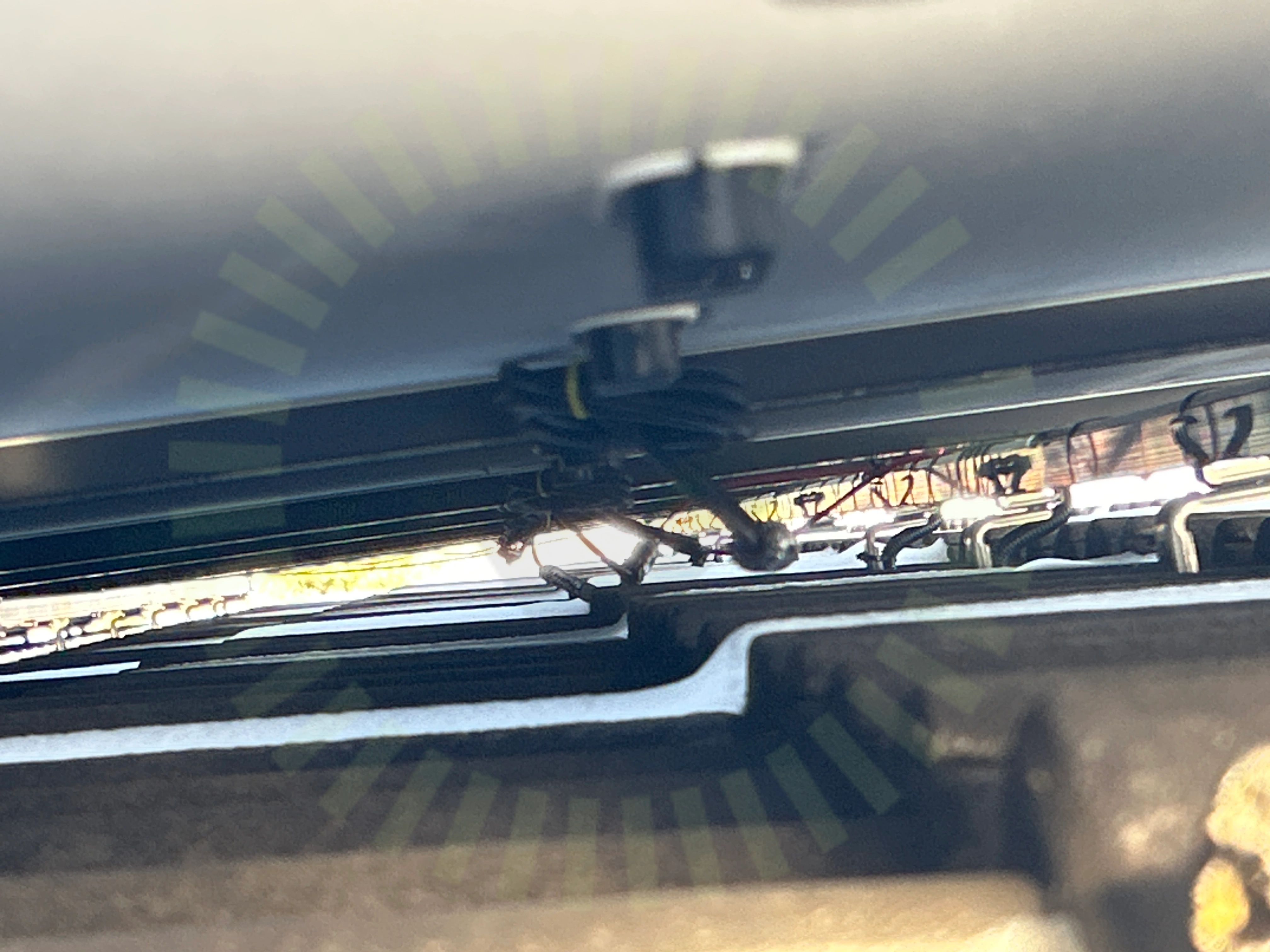

Väderbeständigt material

2.3 Väderbeständigt material

Inte godkänd

Kablarna sitter med icke uv-beständiga buntband.

SS 436 40 00 (522.11)

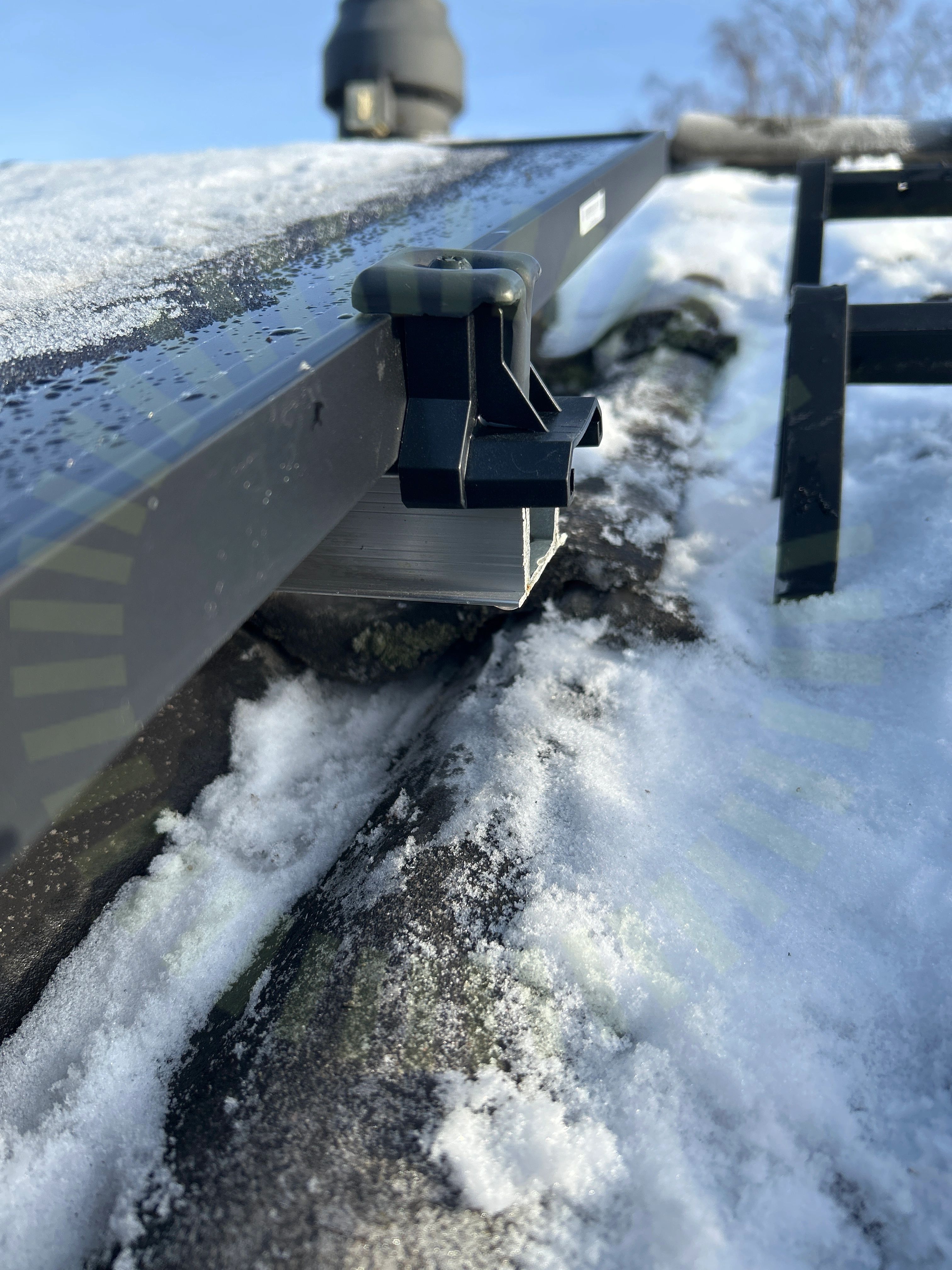

Ändfästen

2.4 Ändfästen

Inte godkänd

Ändfästen är inte korrekt monterade.

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 12

Godkända kontrollpunkter

21/26
Anpassade takpannorAvstånd mellan takkrokarBärläktFrämmande materialInfästning skenaKlämräckvidd för ställbart fästeMittklämmorMontering av takkrokarPanelens ramhöjdPanelstorlekShimsSkadorSkarp kantSkarvning av skenaSkena överhängSkyddSnö- och VindlastberäkningTakkrok infästningTakkrokens orienteringTaklutningÄndklämmor

Ej tillgängligt vid besiktning

1/26
Takgenomföring

JAM54S31 MR

Anmärkningar

1/10
Fästens placering

3.1 Fästens placering

Inte godkänd

Klämmorna sitter inte inom tillverkarens gränser.

Tillverkarens anvisningar

Godkända kontrollpunkter

9/10
DragavlastadeDräneringshålFörbindelse av kontakterFöremål BakstyckeHöjdskillnadPanelramar separeradeSkadorSkuggaSträngförläggning

SunGrow: SBR(XXX)

Anmärkningar

1/8

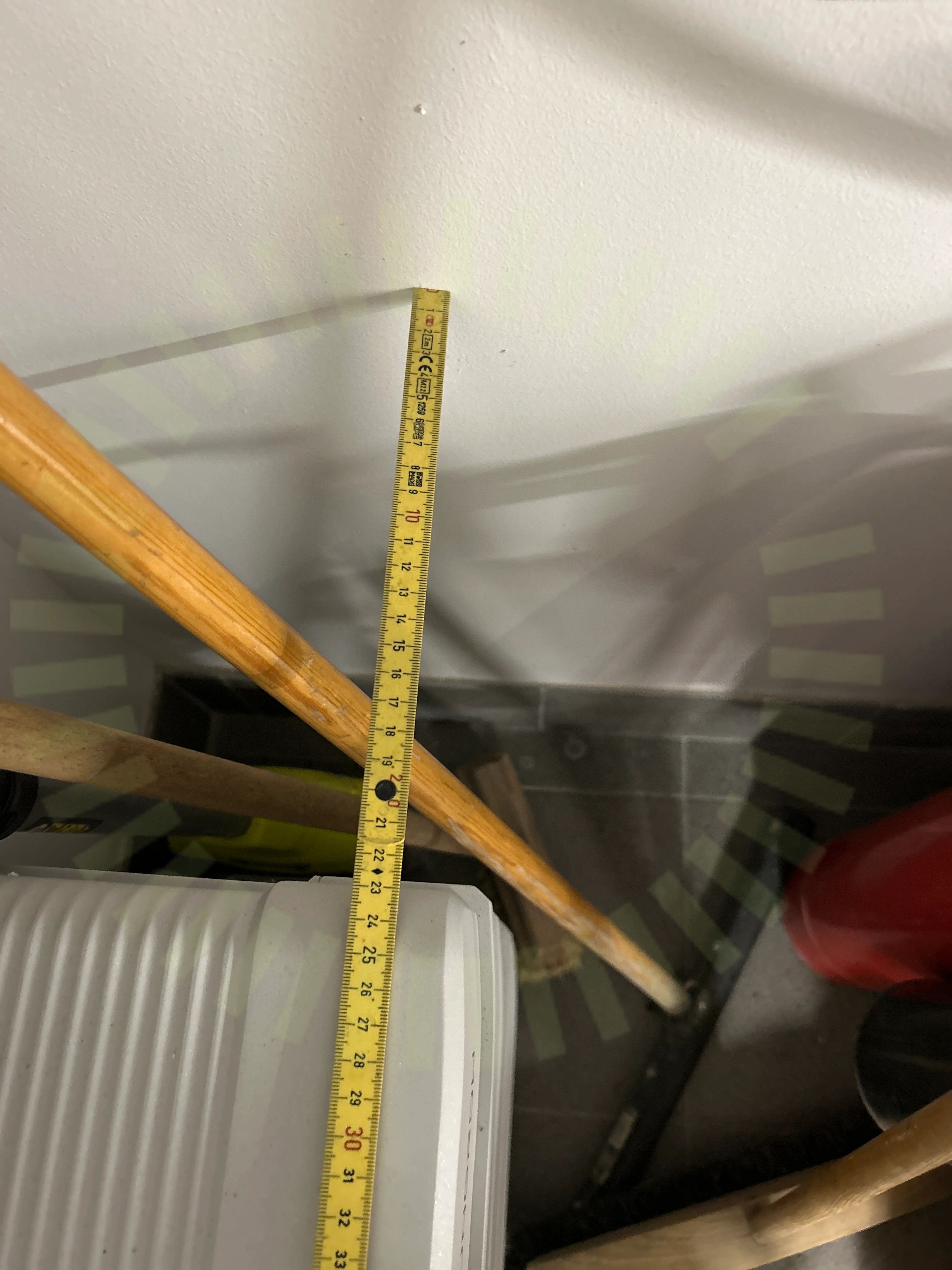

Avstånd

4.1 Avstånd

Inte godkänd

Batteriet är inte placerat enligt tillverkarens anvisningar.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 14.

Godkända kontrollpunkter

7/8
InfästningKommunikationLockMiljökravPESkadorVinkel

SunGrow: SH5-10RT

Anmärkningar

3/30
Avståndskrav

5.1 Avståndskrav

Inte godkänd

Växelriktaren är inte placerad enligt tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver19-202210, Sida 34.

5.2 Mätprotokoll DC

Inte godkänd

Dokument saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

5.3 Varning för likspänning

Inte godkänd

Märkning saknas

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

27/30
AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningBakomliggande materialDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFörskruvningar och anslutningarHuvudsäkringInformering av solcellerInfästning av växelriktareJordning av chassiKabelLedare fastspändaMiljökravMärkningSträngschemaSäkringTillförlitligt fästVarning för backspänningVinkelVäxelriktarens kontakter

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Säkerhetsbrytare DC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
