Institutet för Solenergikvalitet

Besiktningsrapport

9.0
x

Installation genom

Söderens

Datum

19 februari 2024

Ort

Floda, Västra Götalands län
Säkerhetsavstånd
DC Kontakter
Kabeldimensionering
95% godkända5% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27
MontagesystemTJB: Solentra Krokfäste för råspont/bärläkt
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörCHINT: Sungrow DTSU666
Söderens

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

CHINT: Sungrow DTSU666

Godkända kontrollpunkter

4/4
Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage

SunGrow: SBR(XXX)

Godkända kontrollpunkter

15/15
Batteri PEBatterimodulDC anslutningFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

SunGrow: SH5-10RT

Anmärkningar

3/40
Dubbel matning

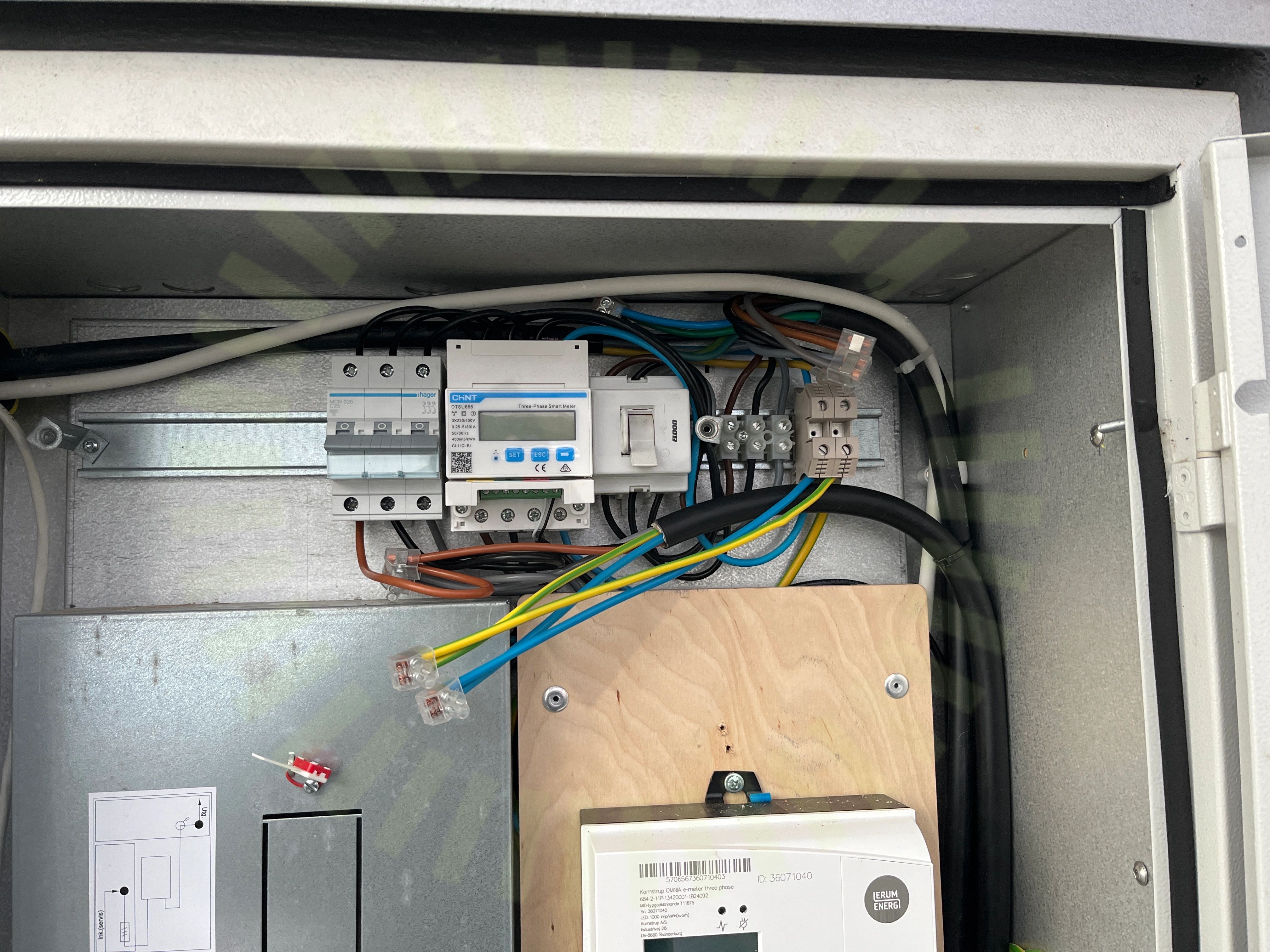

4.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)
DC Kontakter

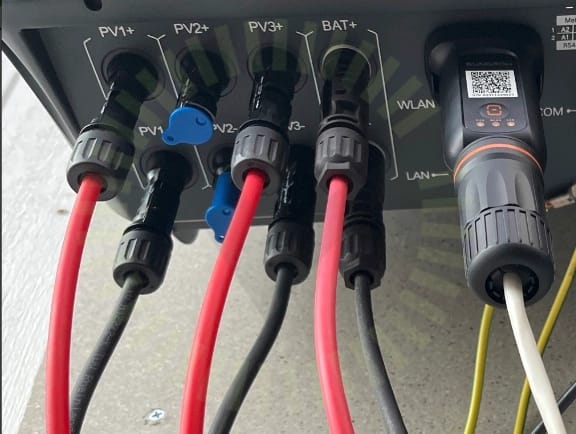

4.2 DC Kontakter

Inte godkänd

Batteriets kontakter är inte av samma fabrikat som de förmonterade kontakterna.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 43
Kabeldimensionering

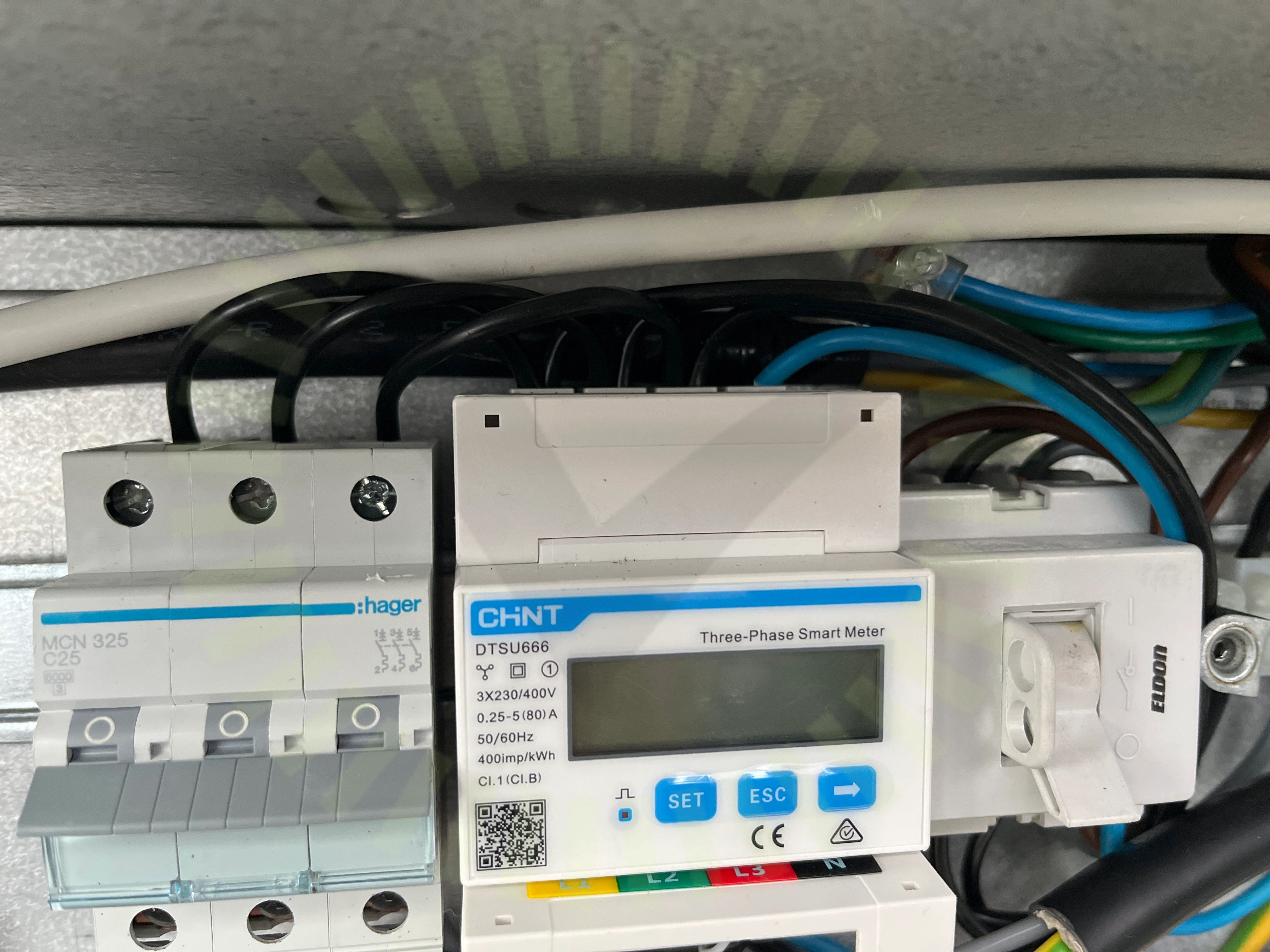

4.3 Kabeldimensionering

Inte godkänd

Den svarta kabeln är underdimensionerad.

Godkända kontrollpunkter

37/40
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Tak 1, TJB: Solentra Krokfäste för råspont/bärläkt

Godkända kontrollpunkter

1/1
Krokar

TJB: Solentra Krokfäste för råspont/bärläkt

Anmärkningar

2/23
Skenskarvar

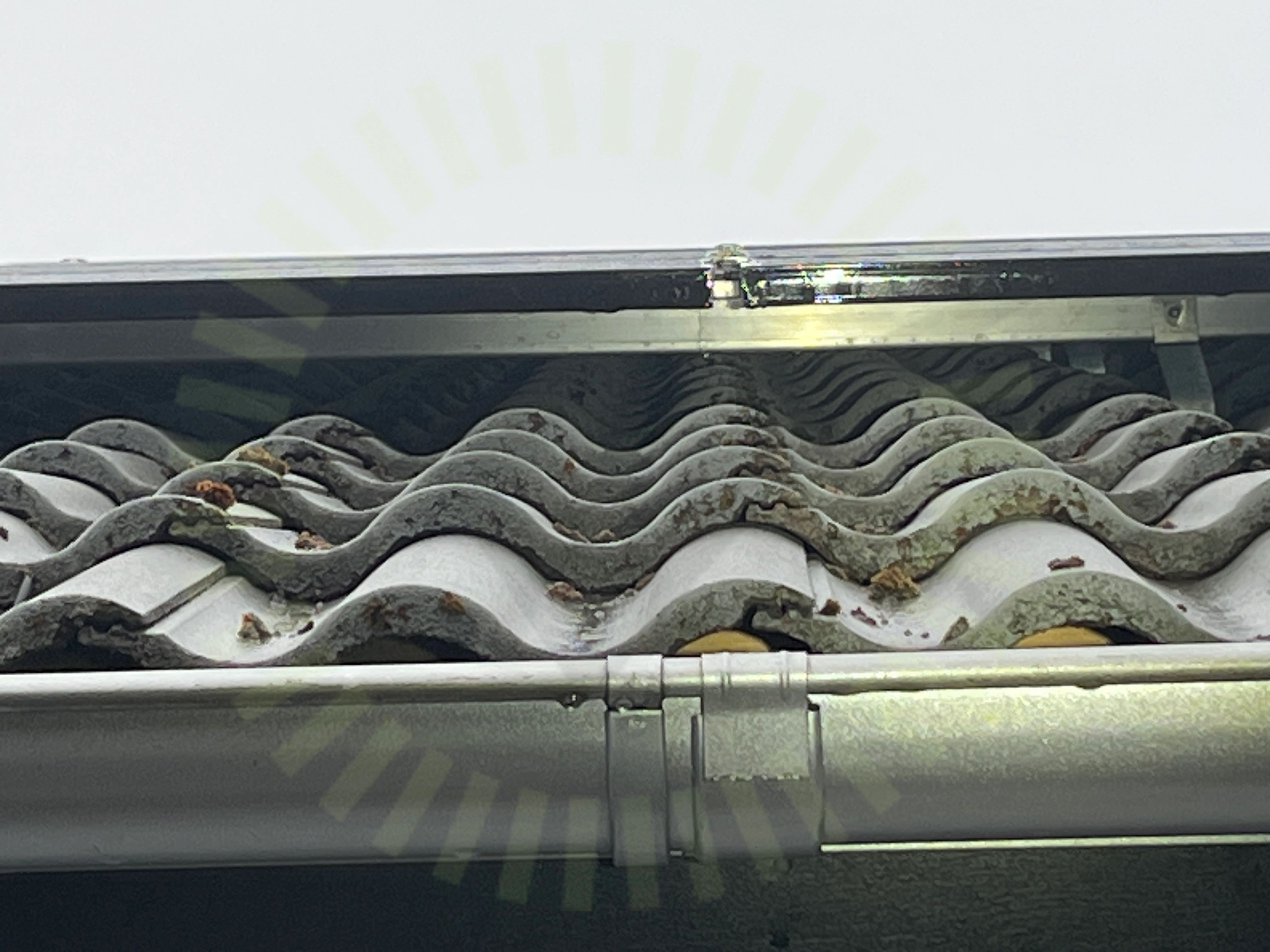

6.1 Skenskarvar

Inte godkänd

Glipa saknas vid skenskarv. Skruv saknas.

TJB: Solentra Monteringsanvisningar Infästningsskena 231025
Säkerhetsavstånd

6.2 Säkerhetsavstånd

Inte godkänd

Paneler är placerade närmare takets kant än vad som är tillåtet.

TJB: Solentra - Viktigt inför montaget

Godkända kontrollpunkter

21/23
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKabeluppfästningKlickfästeKlämmans placering i skenaMittklämmorRåspontsinfästningSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSnö- och VindlastberäkningTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmorÖverliggande takpanna

Trina: TSM-NEG9RC.27

Godkända kontrollpunkter

14/15
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/15
Strängförläggning

Växelriktare

Anmärkningar

1/1

8.1 Jordspett

Inte godkänd

Jordspett saknas då anläggningen är till för ö-drift.
