Besiktningsrapport

7.3

Installation genom

Freebo

Datum

3 augusti 2023

Ort

Västerås, Västmanlands län

Fästens placering

Mittklämmor

Potentialutjämningsledare

+ 1

78% godkända22% ej godkända

Om installationen

PanelerPeimar: SF390M (FB)

MontagesystemK2 SolidRail med MAFI infästning

VäxelriktareSonnenkraft: SK-WR-8

Installerad av Freebo som har ett lågt snittbetyg på 7.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

1/1

Missvisande varselmärkning

K2 SolidRail med MAFI infästning

Anmärkningar

8/18

2.1 Heavy Brackets

Inte godkänd

Lastberäkning saknas vid besiktning.

2.2 Skenornas infästning

Inte godkänd

Installationen är utförd med blandade montagesystem. Godkänd infästningsmetod mellan de båda saknas.

2.3 Skenornas överhäng

Inte godkänd

Lastberäkning saknas. Kontroll av överhäng ej möjlig.

2.4 Blandade montagesystem

Inte godkänd

Två olika montagesystem är använda. Tillverkarna av systemen godkänner inte och står inte bakom blandningen. Garantier från tillverkare påverkas.

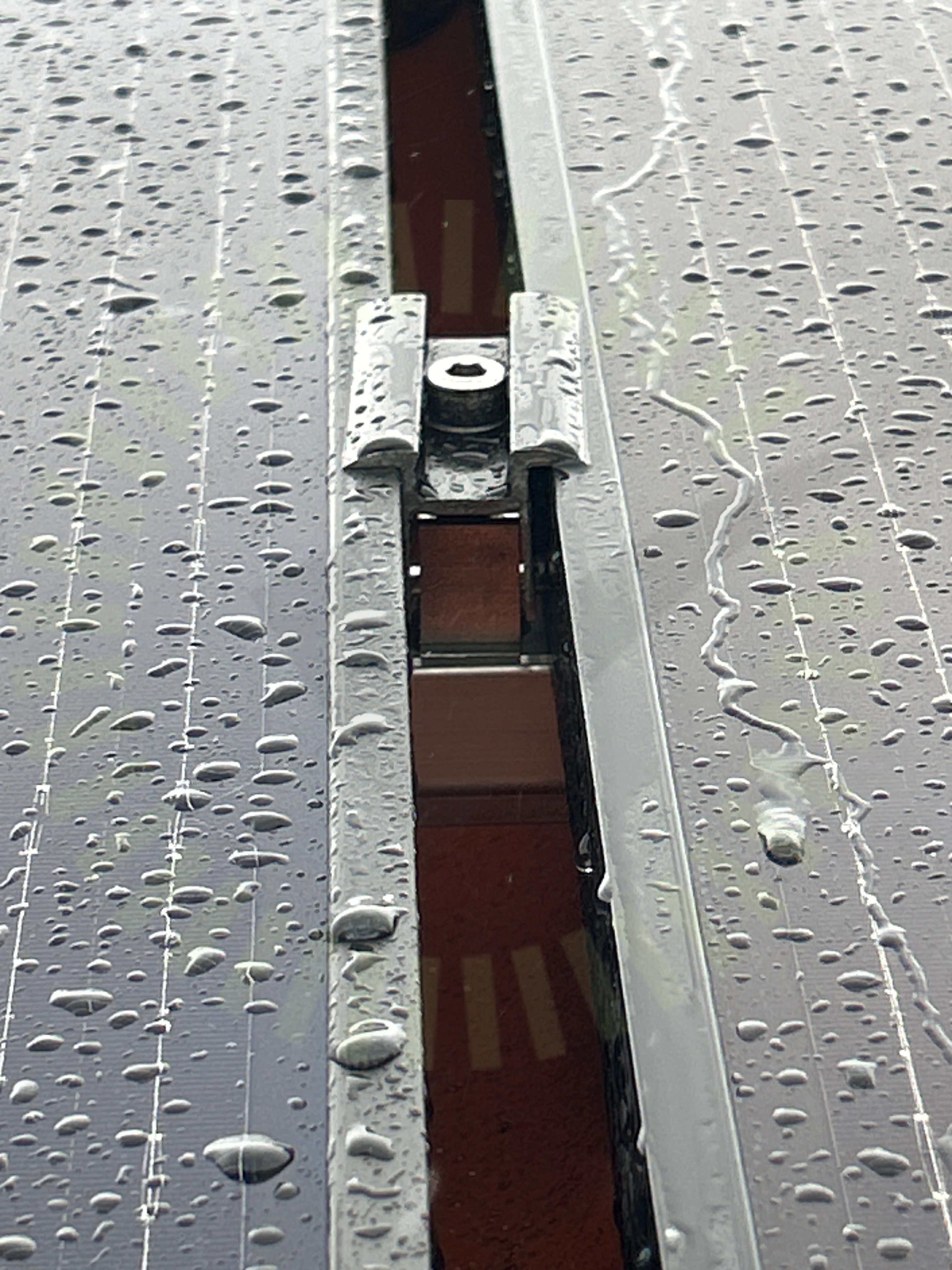

2.5 Mittklämmor

Inte godkänd

Mittfäste är inte monterat dikt mot paneler. Överlappningen blir undermålig.

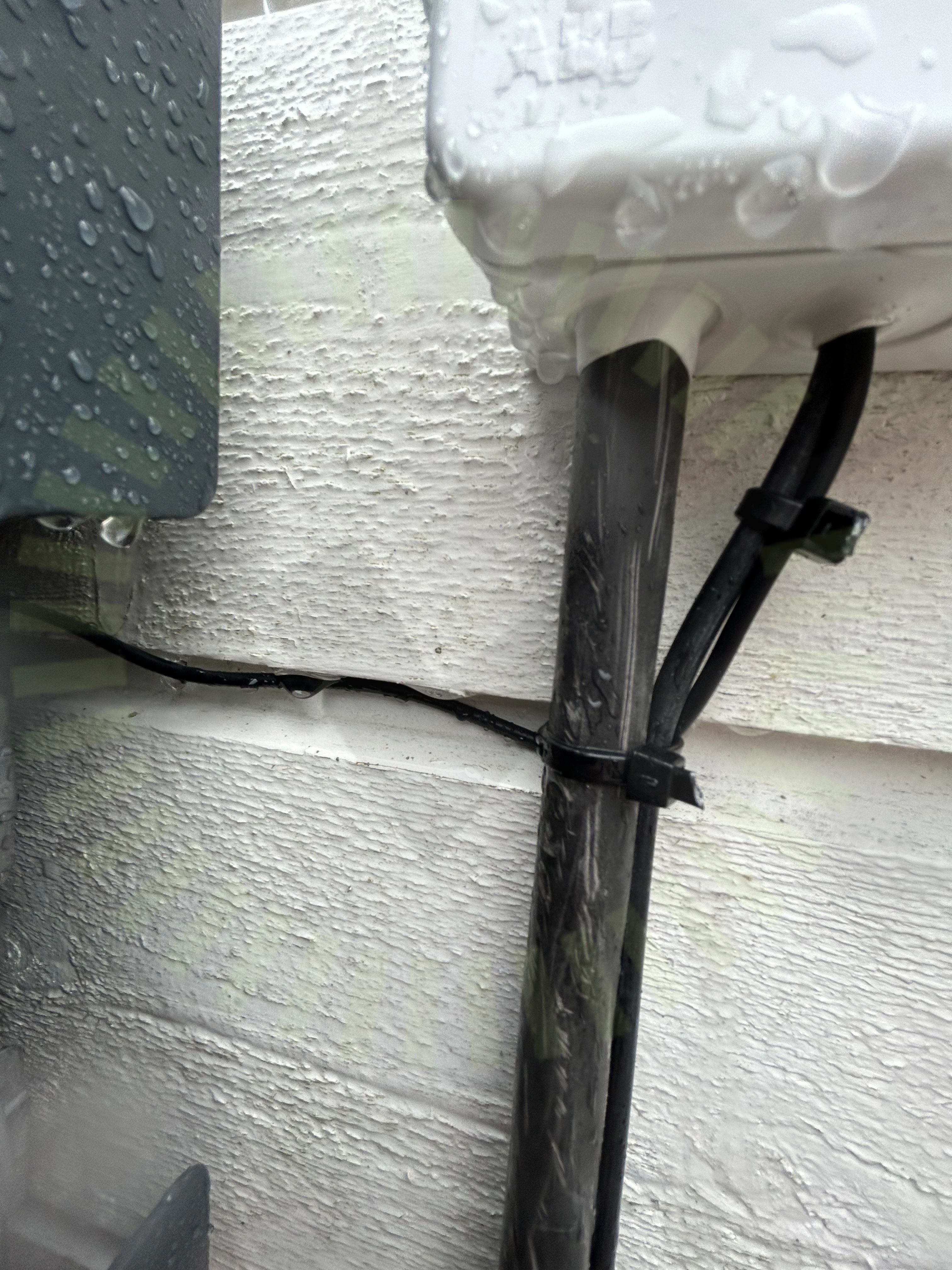

2.6 Potentialutjämningsledare

Inte godkänd

Potentialutjämningsledare är inte korrekt dimension.

SS 436 40 00, 721.542.103

2.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

2.8 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av CC-mått ej möjligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

9/18

DC kabel förläggningFöremål mellan skena och panelramPlaceringLäktinfästningSkadorSkenskarvarUnderbyggnadVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/18

Takgenomföring

Peimar: SF390M (FB)

Anmärkningar

2/14

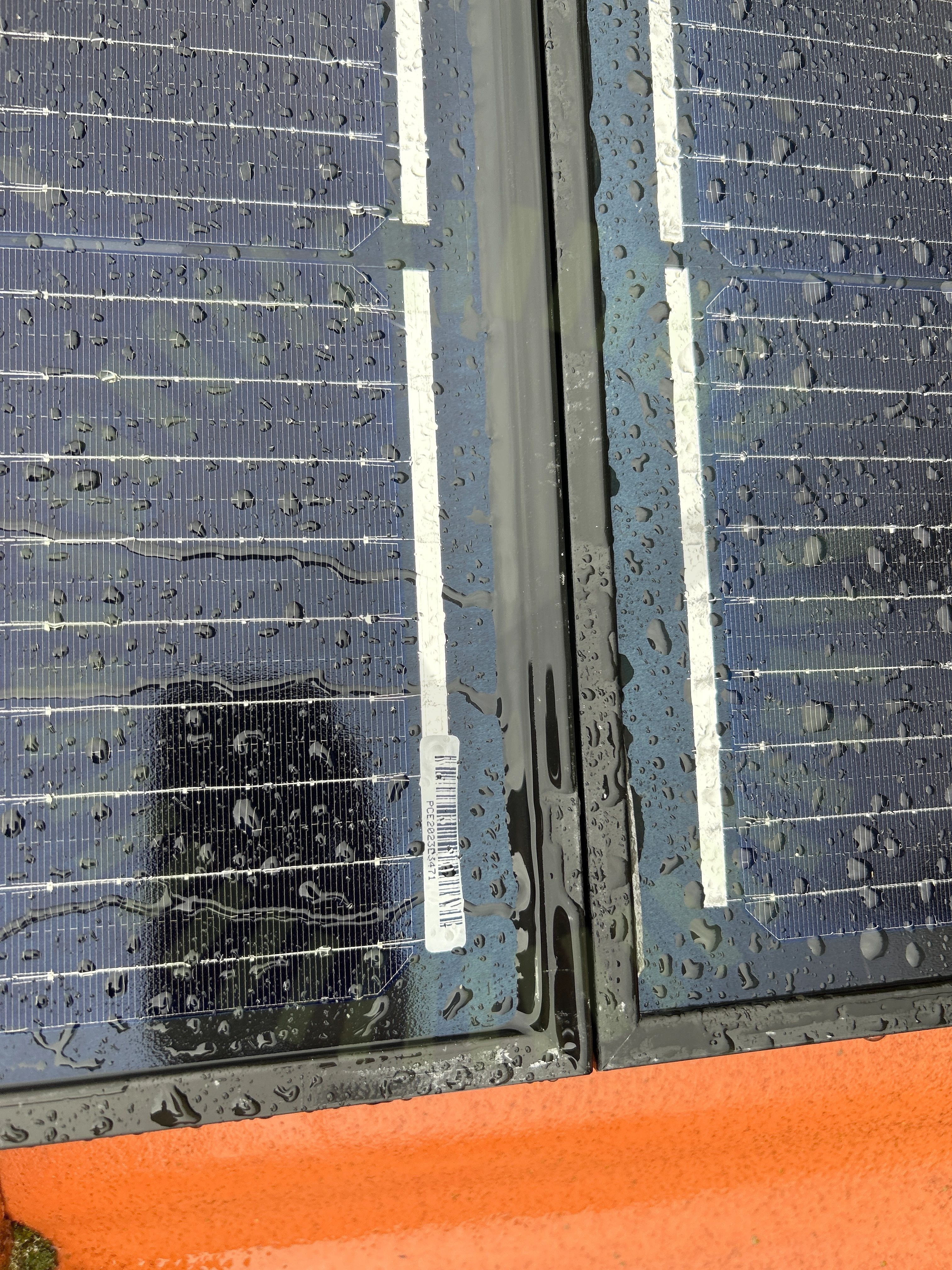

3.1 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

Peimar INSTALLATION MANUAL | Version: EN_2023_07_00. Sida 6.

3.2 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. underlag för använd klämzon saknas.

Peimar INSTALLATION MANUAL | Version: EN_2023_07_00. Sida 8.

Godkända kontrollpunkter

11/14

DräneringshålFästenas överlappningFöremål mot bakstyckePanelkablagets böjradieKontaktdonKopplingslådaPunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/14

Förbindelse av kontakter

Sonnenkraft: SK-WR-8

Anmärkningar

6/47

4.1 Avsaknat underlag

Inte godkänd

Underlag saknas för den installerade växelriktaren. Varken datablad eller manual finns att tillgå. Medskickat datablad är för en annan modell. Den installerade växelriktaren finns inte med i Rikta Rätt och ingen ALP blankett finns i dokumentationen.

4.2 Dubbel matning

Inte godkänd

Befintlig installation är inte anpassad för dubbel matning.

4.3 Jordning av chassi

Inte godkänd

Jord till växelriktarens chassi är ej gröngul.

4.4 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

4.5 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

4.6 Väderbeständigt material

Inte godkänd

Kabelkanaler är inte UV-beständiga.

Godkända kontrollpunkter

31/47

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvtalDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInformering av solcellerInfästningKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningMärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSträngschemaSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVentilationVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

10/47

Avstånd närliggande objektAvstånd till havetBakomliggande materialDC Kontakter anslutningFörskruvningGenomföringarJordfelsbrytareMax total effektPlaceringVäderskydd
