Besiktningsrapport

9.1

Installation genom

Solcellen.nu

Datum

10 februari 2023

Ort

Huddinge, Stockholms län

Dragavlastade

Infästningar i takstol

Kabeluppfästning

+ 5

93% godkända7% ej godkända

Om installationen

PanelerJAM54S31 MR

MontagesystemK2: SingleRail: CrossHook 3S

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

TillbehörSäkerhetsbrytare DC

TillbehörCHINT: DTSU666

Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

1/1

Avtal

Batteri

Anmärkningar

1/8

2.1 Avstånd

Inte godkänd

Batteriets avstånd till bakomliggande vägg 65mm

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 14.

Godkända kontrollpunkter

7/8

InfästningKommunikationLockMiljökravPESkadorVinkel

Säkerhetsbrytare DC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Tak 1, JAM54S31 MR

Anmärkningar

1/11

4.1 Dragavlastade

Inte godkänd

Kablar ej dragavlastade, dragna direkt till skenan

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

10/11

Böjradie kablageDräneringshålFästens placeringFörbindelse av kontakterFöremål BakstyckeHöjdskillnadPanelramar separeradeSkadorSkuggaSträngförläggning

Tak 1, K2: SingleRail: CrossHook 3S

Anmärkningar

4/21

5.1 Infästningar i takstol

Inte godkänd

Missat takstolar på en infästning, två skruvar sitter utanför.

Tillverkarens anvisningar

5.2 Kabeluppfästning

Inte godkänd

Kablage ej fastsatt med rätt avstånd, sträcker sig långt utan att fästas i panelram eller skena.

SS 436 40 00 (712.521.101 och 522.8.4)

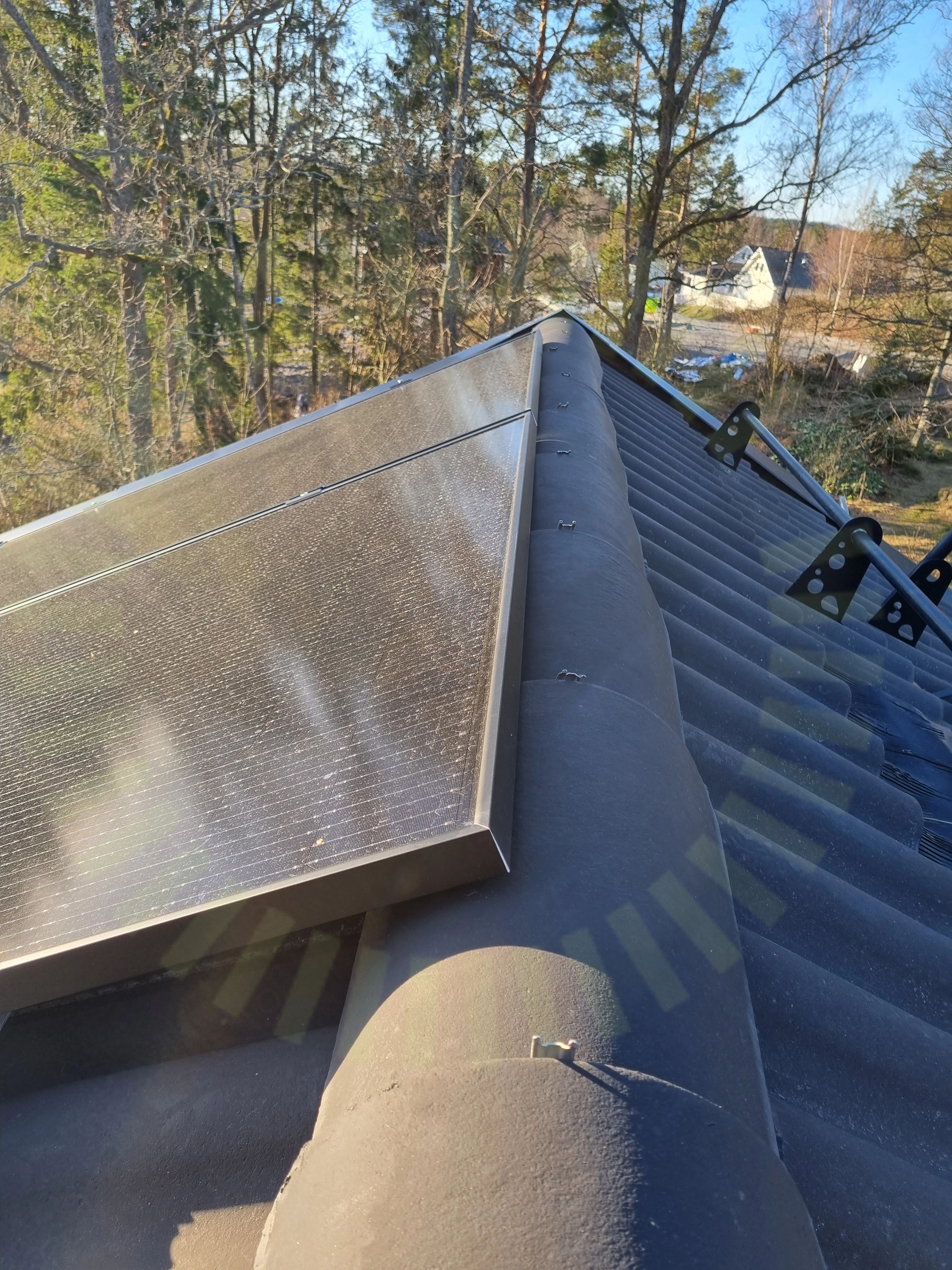

5.3 Panelkant över nock

Rekommendation

Paneler går över nock

5.4 Takpannor under betongkrok

Inte godkänd

Krok Ligger mot undre panna

SingleRail System with roof hooks ASSEMBLY MANUAL, sidan 13

Godkända kontrollpunkter

16/21

Främmande materialFörutsättningarInfästningarnas CC måttMittklämmorShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkenskarvarSkyddSlutklämmorSnö- och VindlastberäkningTermisk brytpunktUrspårning av betongpannorVäderbeständigt material

Ej tillgängligt vid besiktning

1/21

Takgenomföring

Varselmärkning

Anmärkningar

1/4

6.1 Varning för likspänning

Inte godkänd

Saknas vid VR och DC brytare

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

2/27

7.1 Miljökrav

Rekommendation

Eventuellt kan VR utsättas för regn snö då tak finns men långt avstånd från VR till tak

SH5.0_6.0_8.0_10RT-UEN-Ver19-202210

7.2 Övrigt

Rekommendation

Kabel Ligger oskyddad längs med huskant innan genomförning till fasadskåp

Godkända kontrollpunkter

25/27

AC BöjradieAC FörläggningAC GenomföringarAC Skador på kabelAnslutningAvståndskravBakomliggande materialDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFörskruvningar och anslutningarHuvudsäkringInfästning av växelriktareJordning av chassiKabelLedare fastspändaMärkningMätprotokoll DCSmartmätareSträngschemaSäkringVinkelVäxelriktarens kontakter
