Besiktningsrapport
9.7
Installation genom
Solcellen.nu
Datum
12 januari 2024
Ort
VÄSTRA FRÖLUNDA, Västra Götalands län
Skena överhäng
Mittklämmor
Förskruvningar
96% godkända
4% ej godkända
Om installationen
Paneler
JAM54S31 MR
Montagesystem
ESDEC Lutande tegeltak
Växelriktare
SunGrow: SH5-10RT
Batteri
SunGrow: SBR(XXX)
Tillbehör
Säkerhetsbrytare DC
Tillbehör
Säkerhetsbrytare AC
Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Godkända kontrollpunkter
8/8
Avstånd
Infästning
Kommunikation
Lock
Miljökrav
PE
Skador
Vinkel
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6
Böjradie
Egenskaper
Förskruvningar
Infästning
Placering
Rakt monterad
Säkerhetsbrytare DC
Anmärkningar
1/6

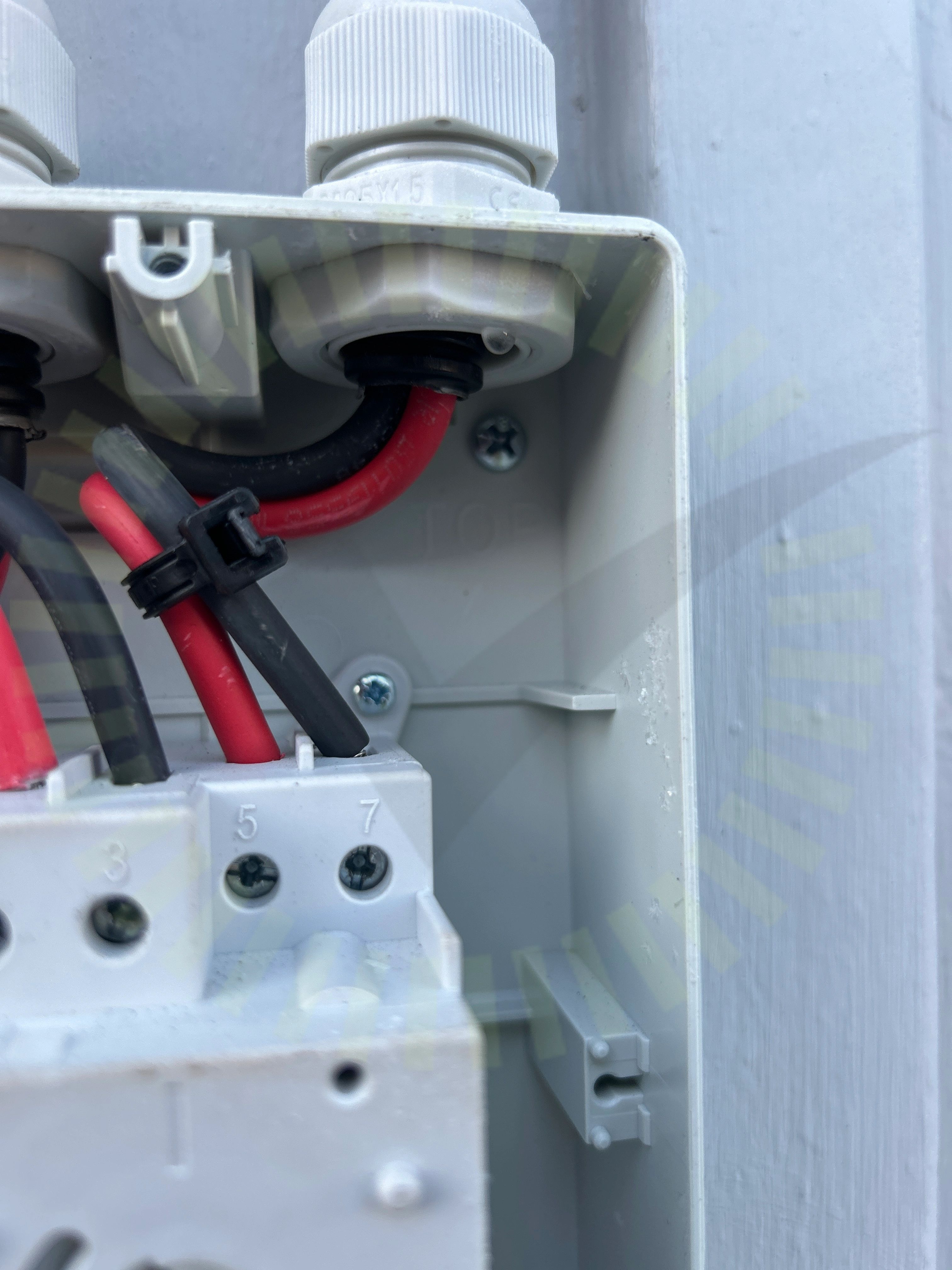

3.1 Förskruvningar
Inte godkänd
Förskruvning håller ej tätt.
SS 436 40 00 (522.6.4)
Godkända kontrollpunkter
5/6
Böjradie
Egenskaper
Infästning
Placering
Rakt monterad
Tak 1, ESDEC Lutande tegeltak
Anmärkningar
2/25

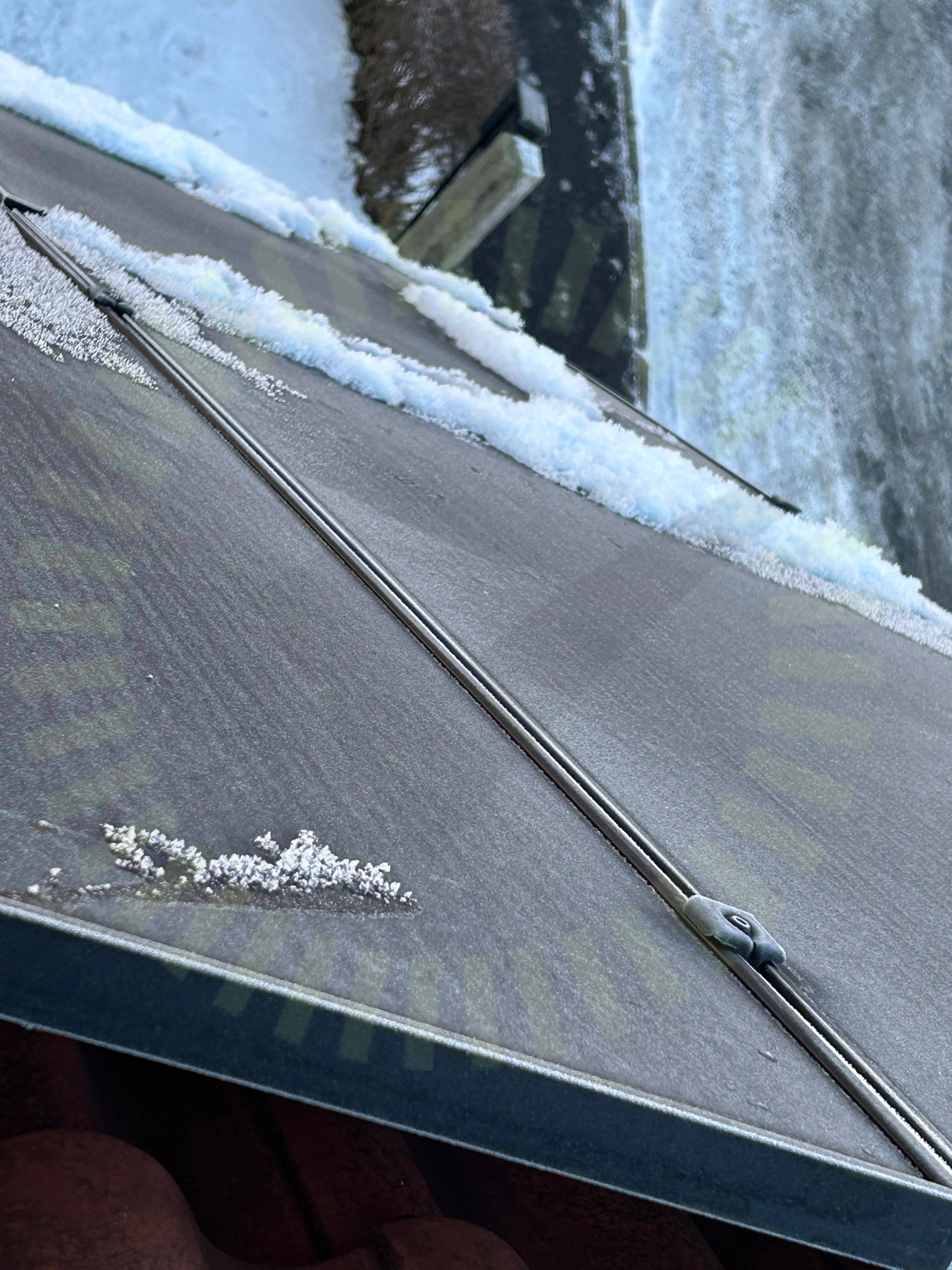

4.1 Mittklämmor
Inte godkänd
Dräneringskanalen ska peka nedåt på klämmorna.
Tillverkarens anvisningar

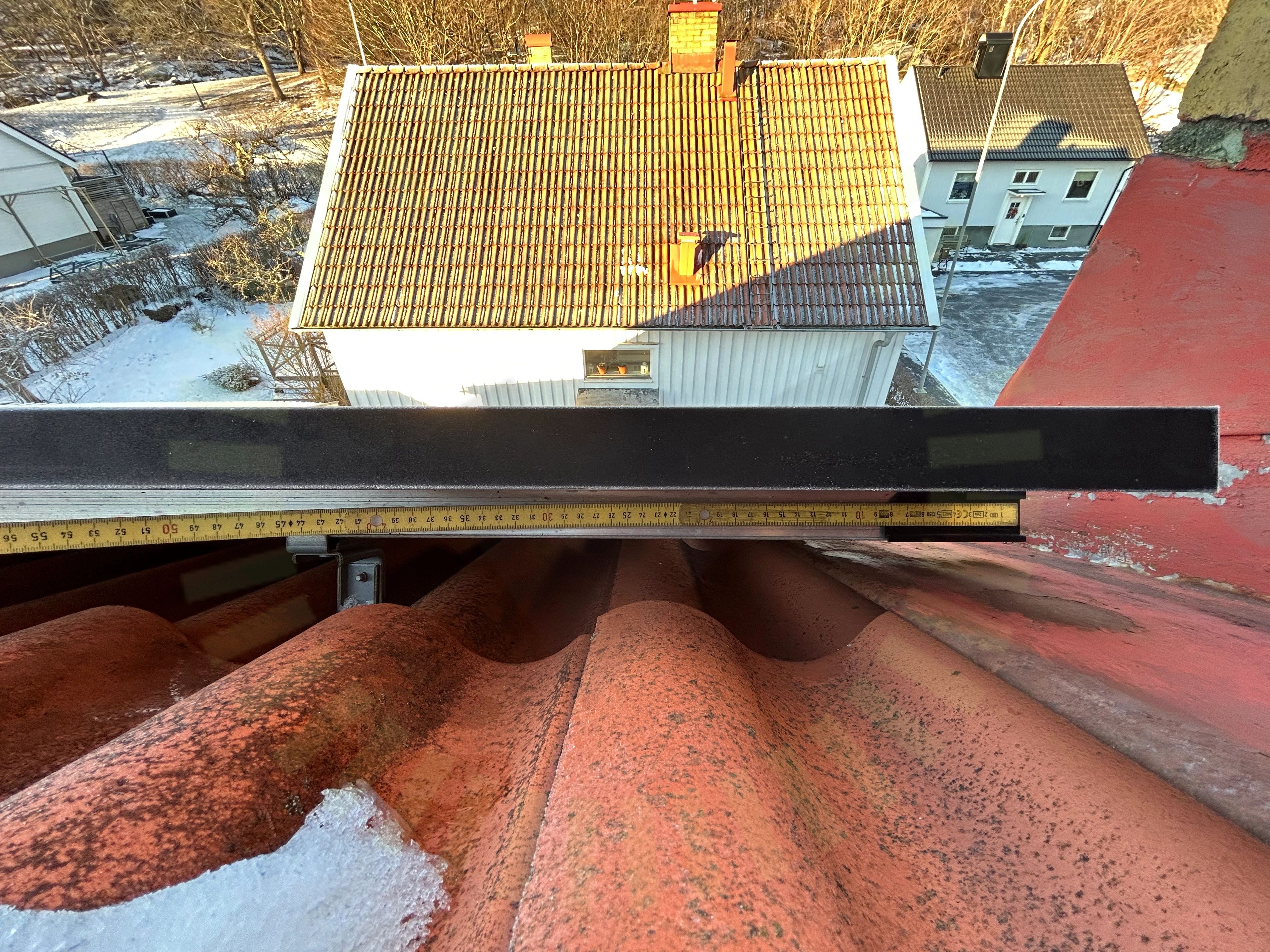

4.2 Skena överhäng
Inte godkänd
För långt överhäng förekommer.
BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10
Godkända kontrollpunkter
23/25
Anpassade takpannor
Avstånd mellan takkrokar
Bärläkt
Främmande material
Infästning skena
Kabeluppfästning
Klämräckvidd för ställbart fäste
Montering av takkrokar
Panelens ramhöjd
Panelstorlek
Shims
Skador
Skarp kant
Skydd
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takkrok infästning
Takkrokens orientering
Taklutning
Termisk brytpunkt
Väderbeständigt material
Ändfästen
Ändklämmor
Tak 1, JAM54S31 MR
Godkända kontrollpunkter
9/9
Dragavlastade
Dräneringshål
Fästens placering
Föremål Bakstycke
Höjdskillnad
Panelramar separerade
Skador
Skugga
Strängförläggning
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
26/26
AC Böjradie
AC Förläggning
AC Genomföringar
AC kabel skarp kant
AC Skador på kabel
Anslutning
Avståndskrav
Bakomliggande material
DC Förläggning
DC Genomföringar
DC Kablage egenskaper
DC Skador på kabel
DC Yttre påverkan
Förskruvningar och anslutningar
Huvudsäkring
Infästning av växelriktare
Jordning av chassi
Kabel
Ledare fastspända
Miljökrav
Märkning
Mätprotokoll DC
Strängschema
Säkring
Vinkel
Växelriktarens kontakter
