Institutet för Solenergikvalitet

Besiktningsrapport

7.6
x

Installation genom

Solcellen.nu

Datum

4 september 2024

Ort

Hammarö, Värmlands län
DC anslutning
Skenans utstick för klämma
Skenornas infästning
81% godkända19% ej godkända

Om installationen

PanelerLongi: LR4-60HPB
MontagesystemSchletter: Standing Seam Clamp
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörSäkerhetsbrytare AC
TillbehörCHINT: Sungrow DTSU666
TillbehörUndercentral
TillbehörSäkerhetsbrytare DC
Solcellen.nu

Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Avtal

Inte godkänd

I egenkontrollprogrammet står det att anläggningen är potentialutjämnad, vilket den inte är i verkligheten.

Avtal

Godkända kontrollpunkter

2/3
Mätprotokoll DCSträngschema

Batteri

Anmärkningar

1/15
DC anslutning

2.1 DC anslutning

Inte godkänd

Kontakter som använts för att ansluta batteriet är inte samma som de förmonterade. Kontakter från olika tillverkare får inte sammankopplas.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

14/15
Batteri PEBatterimodulFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Smartmätare

Anmärkningar

1/4
Fastsäkring av produkt

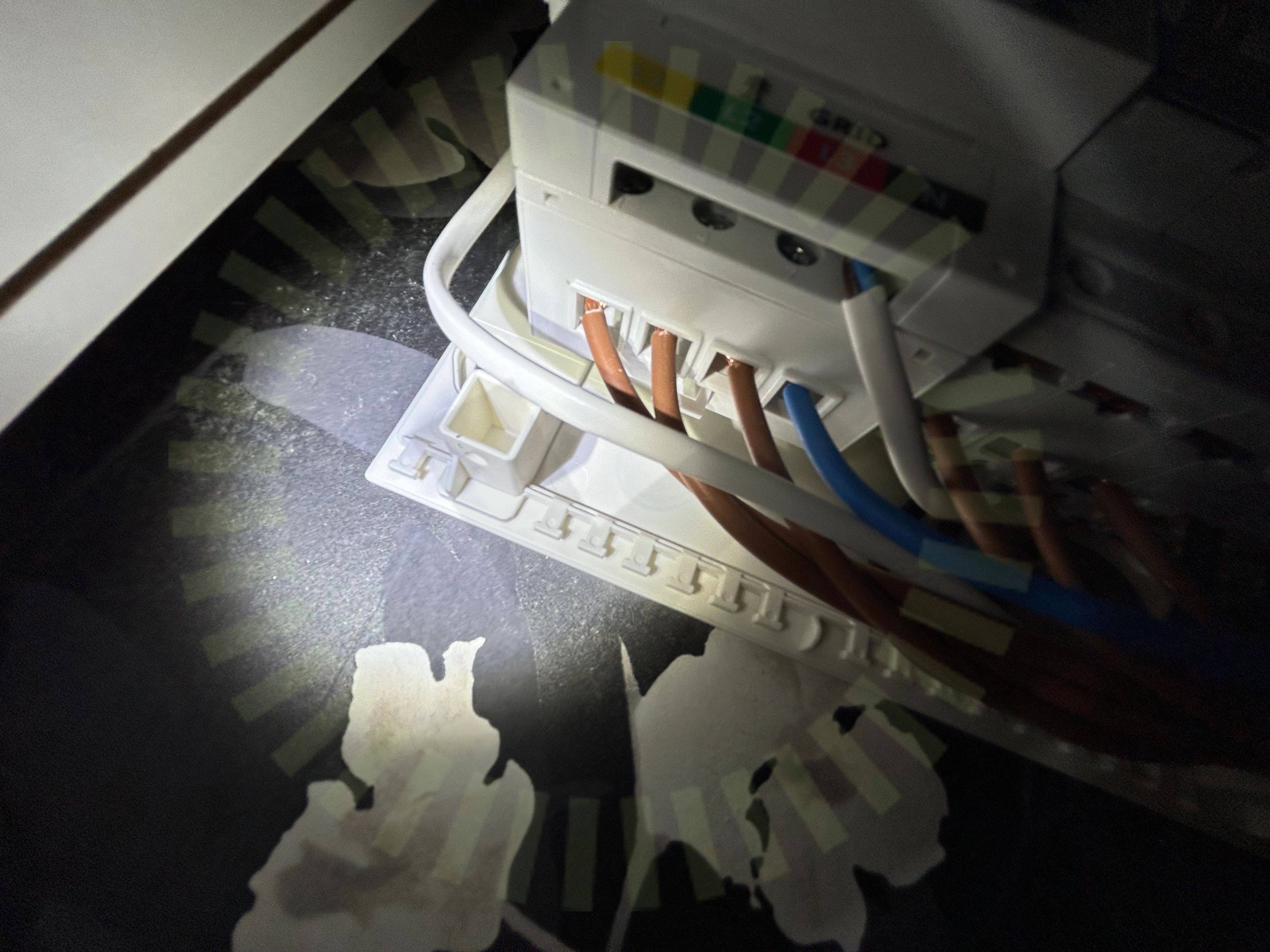

3.1 Fastsäkring av produkt

Inte godkänd

Smartmätaren är inte fastsäkrad ordentligt.

Godkända kontrollpunkter

3/4
Anslutning av smartmätareSignalkabel till växelriktarenSkador signalkablage

Säkerhetsbrytare AC

Anmärkningar

2/7
Infästning

4.1 Infästning

Inte godkänd

Säkerhetsbrytaren är inte tillförlitligt fäst.

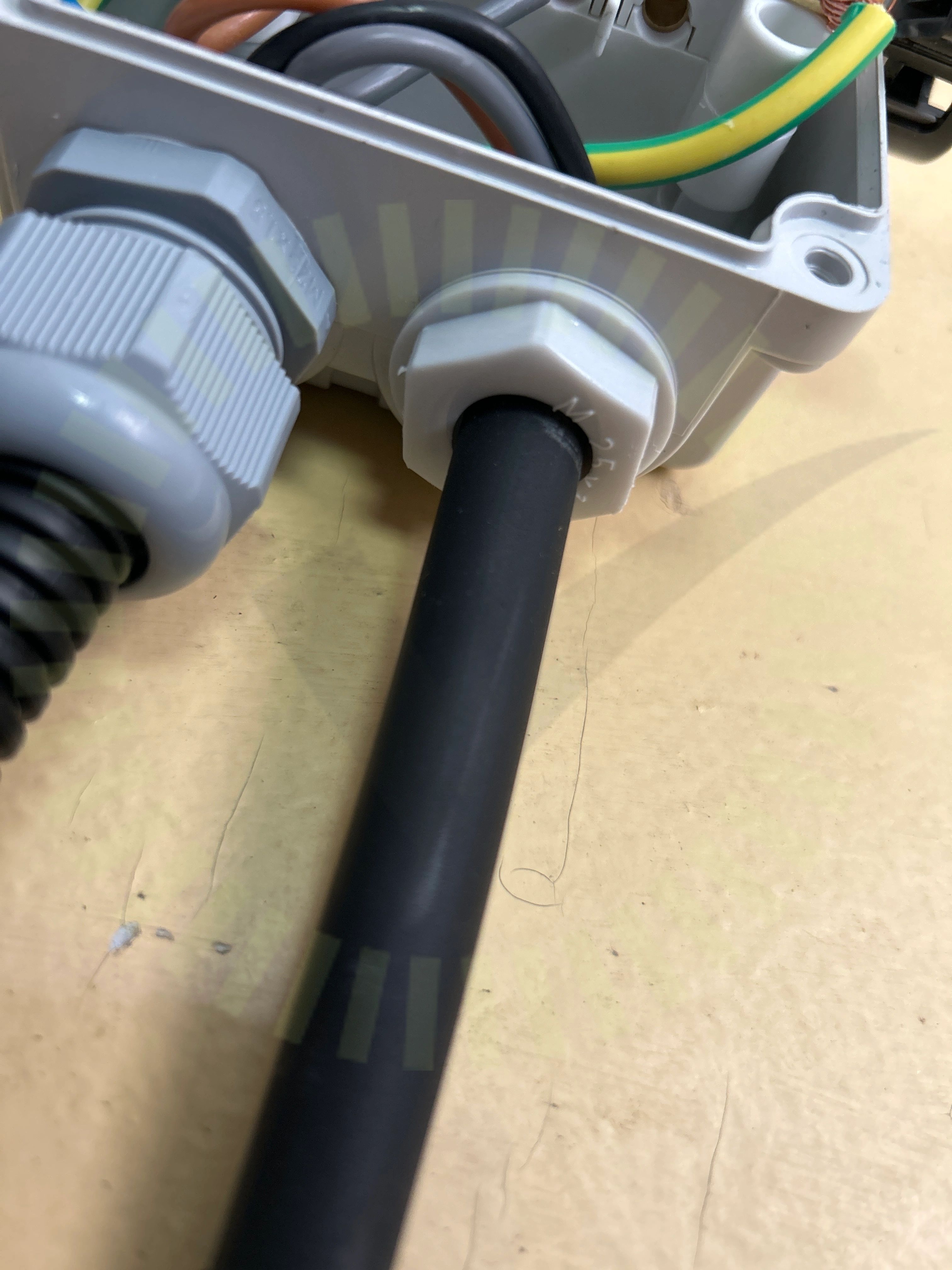

Kabelinföringar

4.2 Kabelinföringar

Inte godkänd

Förskruvning håller inte om kablage. Går att röra in och ut. Gäller tre av fyra förskruvningar.

Godkända kontrollpunkter

5/7
Anslutningar i brytareEgenskaperIdentifieringPlacering SäkerhetsbrytareSkada vid brytare

Säkerhetsbrytare DC

Anmärkningar

2/8
Förskruvningar på ovansidan

5.1 Förskruvningar på ovansidan

Rekommendation

Förskruvningar för DC brytare är placerade på ovansida, vilket i sig inte är ett fel. Det ökar dock risken för att fukt kan ta sig in i brytaren. Regelbunden tillsyn av brytarna rekommenderas.

Identifiering

5.2 Identifiering

Inte godkänd

Arbetsbrytarens funktion är inte tydlig. Märkning som anger vad den är till för saknas.

SS 436 40 00 (514.1)

Godkända kontrollpunkter

6/8
Anslutningar i brytareEgenskaperInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Longi: LR4-60HPB

Anmärkningar

4/17
Klämmornas placering

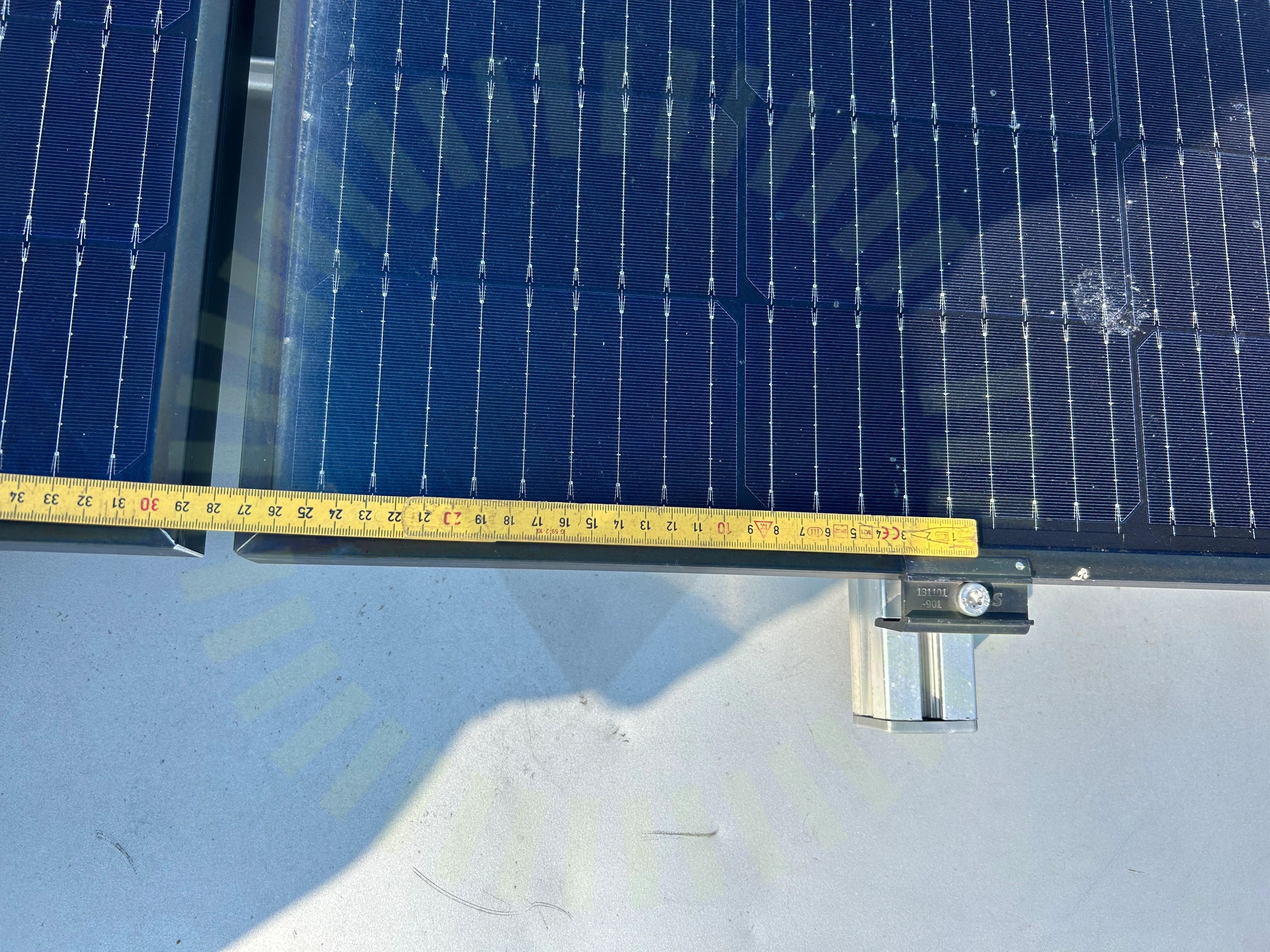

6.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon för kortsida. Underlag för använd klämzon saknas.

Installation Manual for LONGi Solar PV Modules, V15, Sida 15-16
DC-kontakter

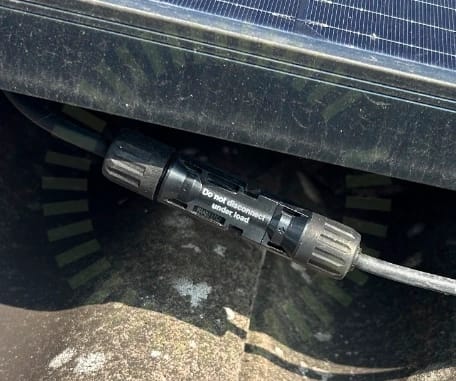

6.2 DC-kontakter

Inte godkänd

Kontaktens förskruvning är sned samt för hårt åtdragen så att packningen har skadats.

Förläggning DC kontakter

6.3 Förläggning DC kontakter

Inte godkänd

DC kontakter ligger inte skyddade mot direkt solljus.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25
Kopplingslåda böjradie

6.4 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

12/17
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKontaktdonMellanrumPanelkablagets böjradieSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

1/17
Strängförläggning

Tak 1, Schletter: Standing Seam Clamp

Anmärkningar

5/22

7.1 CC mått Infästning

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning
Kabeluppfästning

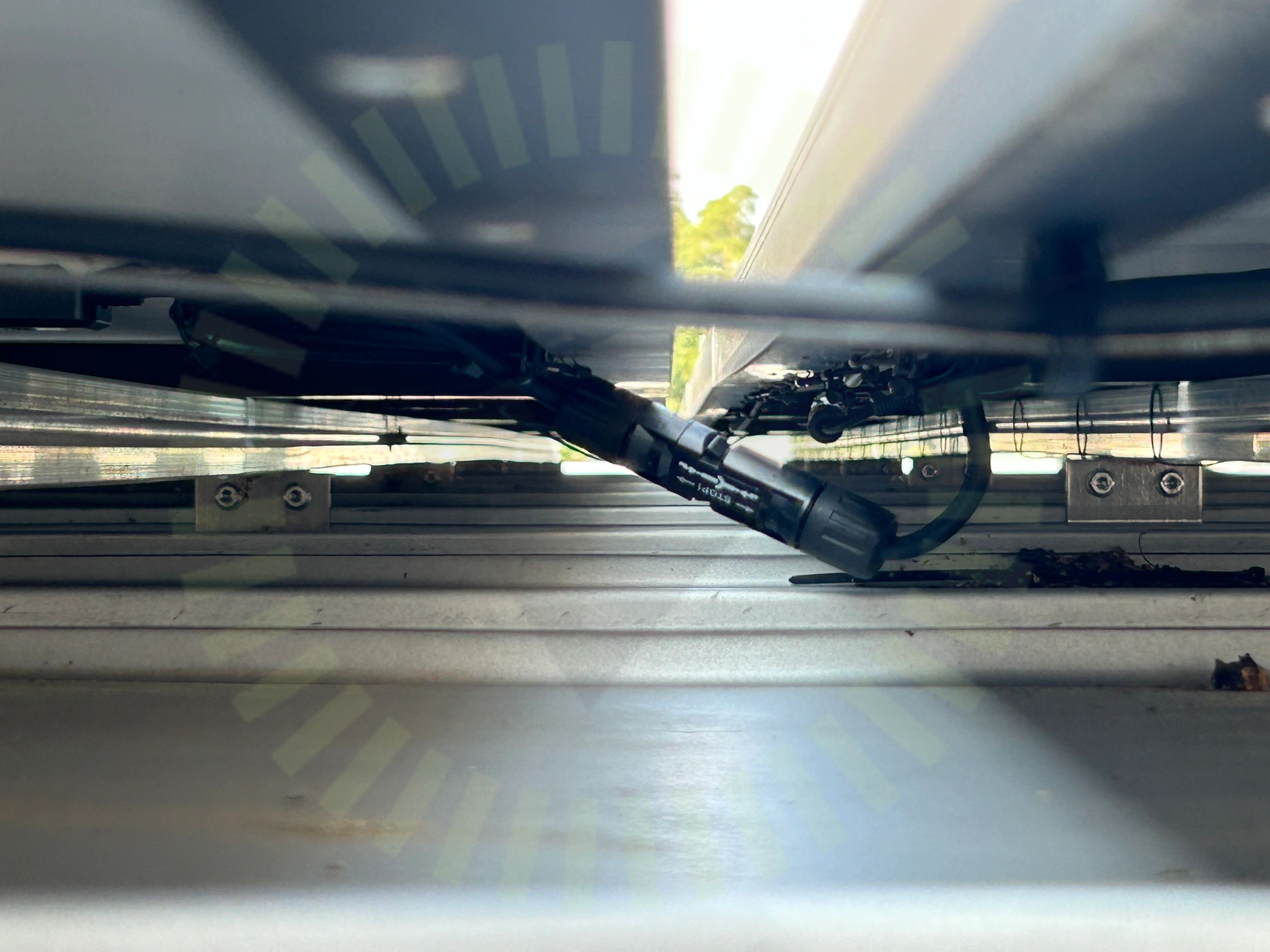

7.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

7.3 Skenornas överhäng

Inte godkänd

Lastberäkning att kontrollera mot saknas.

Snö- och vindlastberäkning

7.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar
Ändklämmor

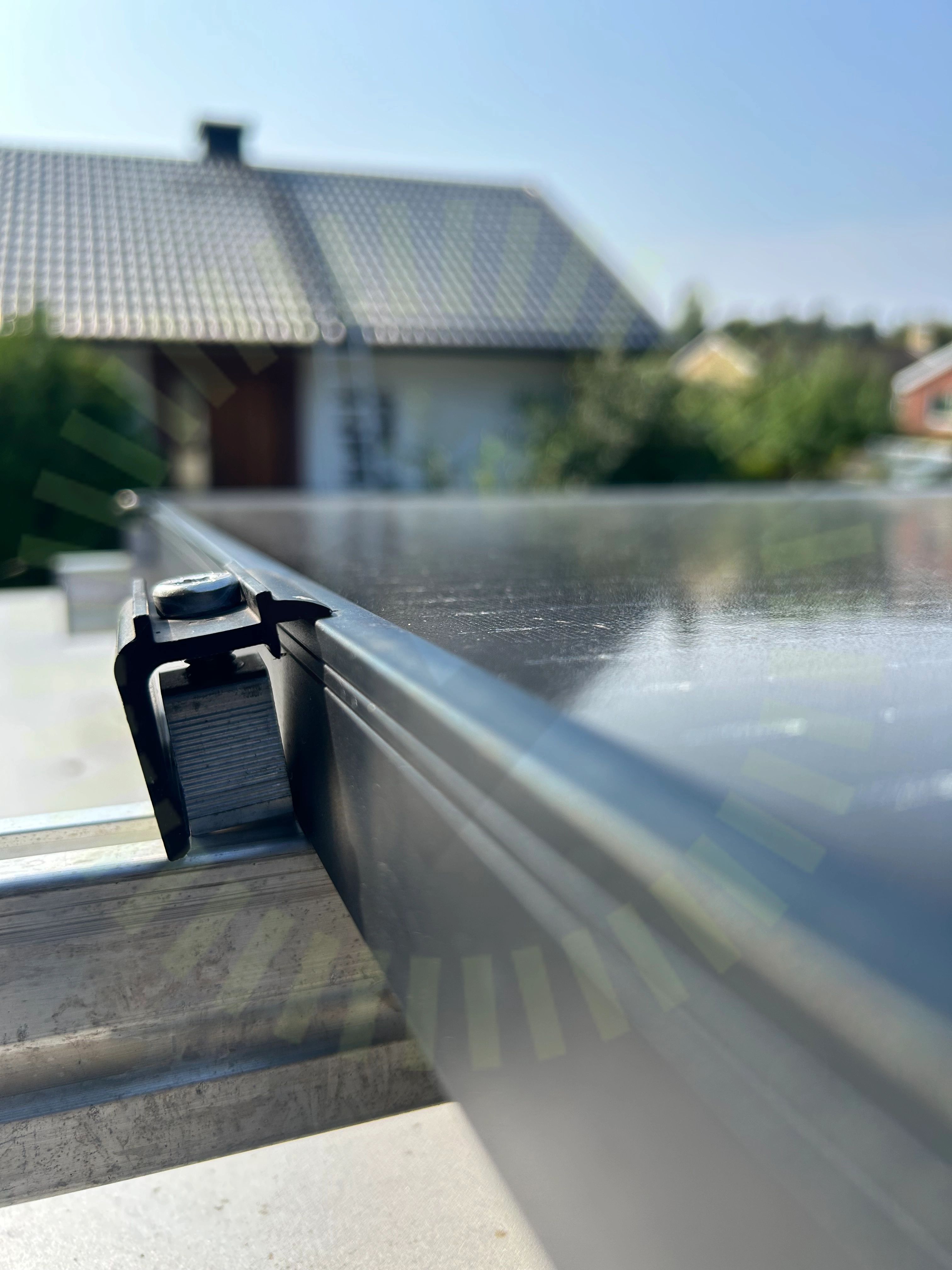

7.5 Ändklämmor

Inte godkänd

Ändklämmor är inte korrekt monterade. Förekommer även lös ändklämma.

Godkända kontrollpunkter

16/22
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans kontakt med takKlämmans placering i skenaMittklämmorPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarTermisk brytpunkt skenorVal av klämmaVäderbeständigt material

Ej tillgängligt vid besiktning

1/22
Potentialutjämningsledare

Tak 2, ESDEC Lutande Panntak

Anmärkningar

9/26
Kabeluppfästning

8.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)
Skador

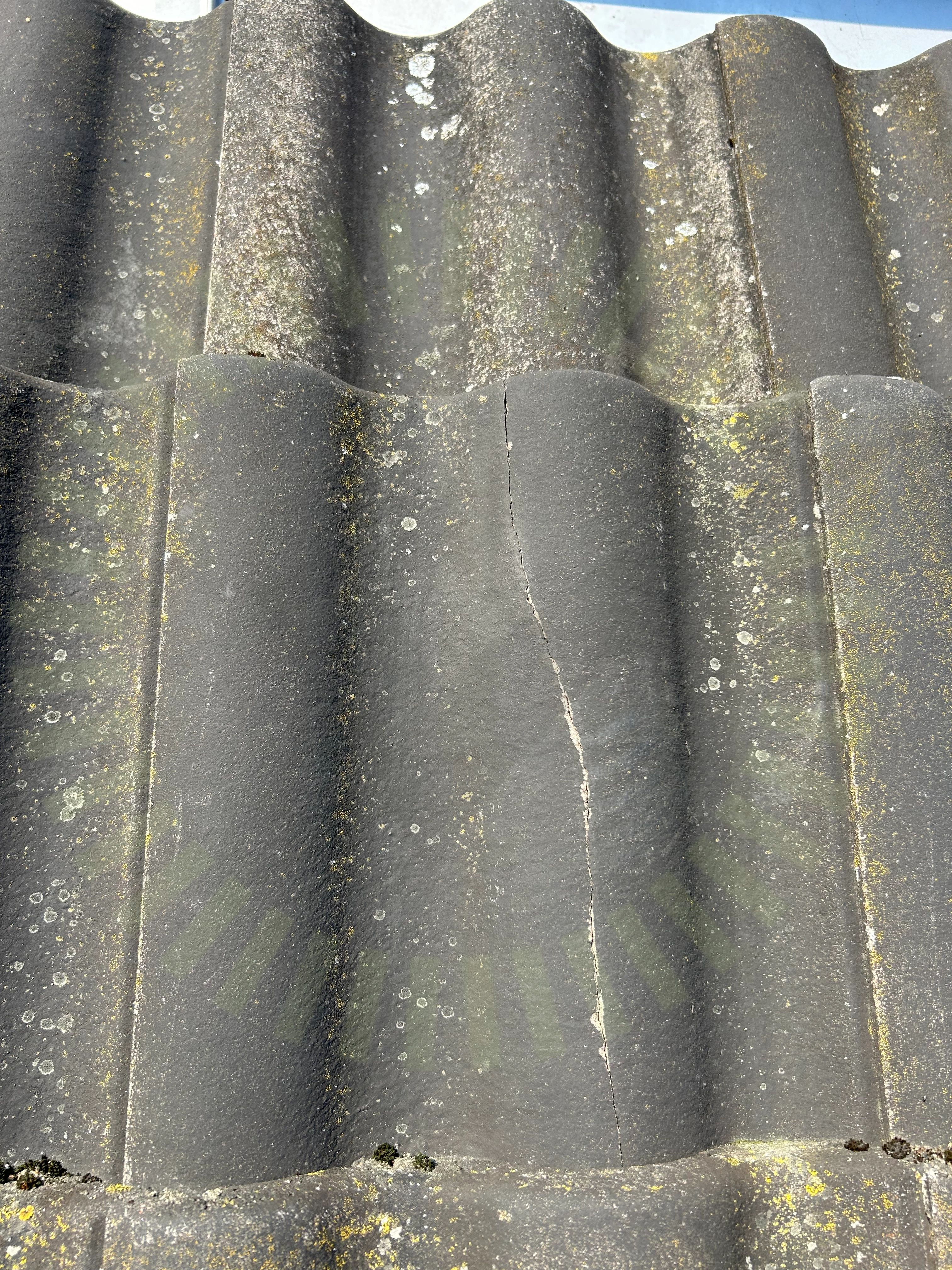

8.2 Skador

Inte godkänd

Skador noterade på taket.

Skenornas infästning

8.3 Skenornas infästning

Inte godkänd

Skeninfästning är felaktigt utförd. Gafflarna måste ligga på skenan även om infästningen är skruvad.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 18

8.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar
Ändklämmor

8.5 Ändklämmor

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

Tillverkarens anvisningar
Skenans utstick för klämma

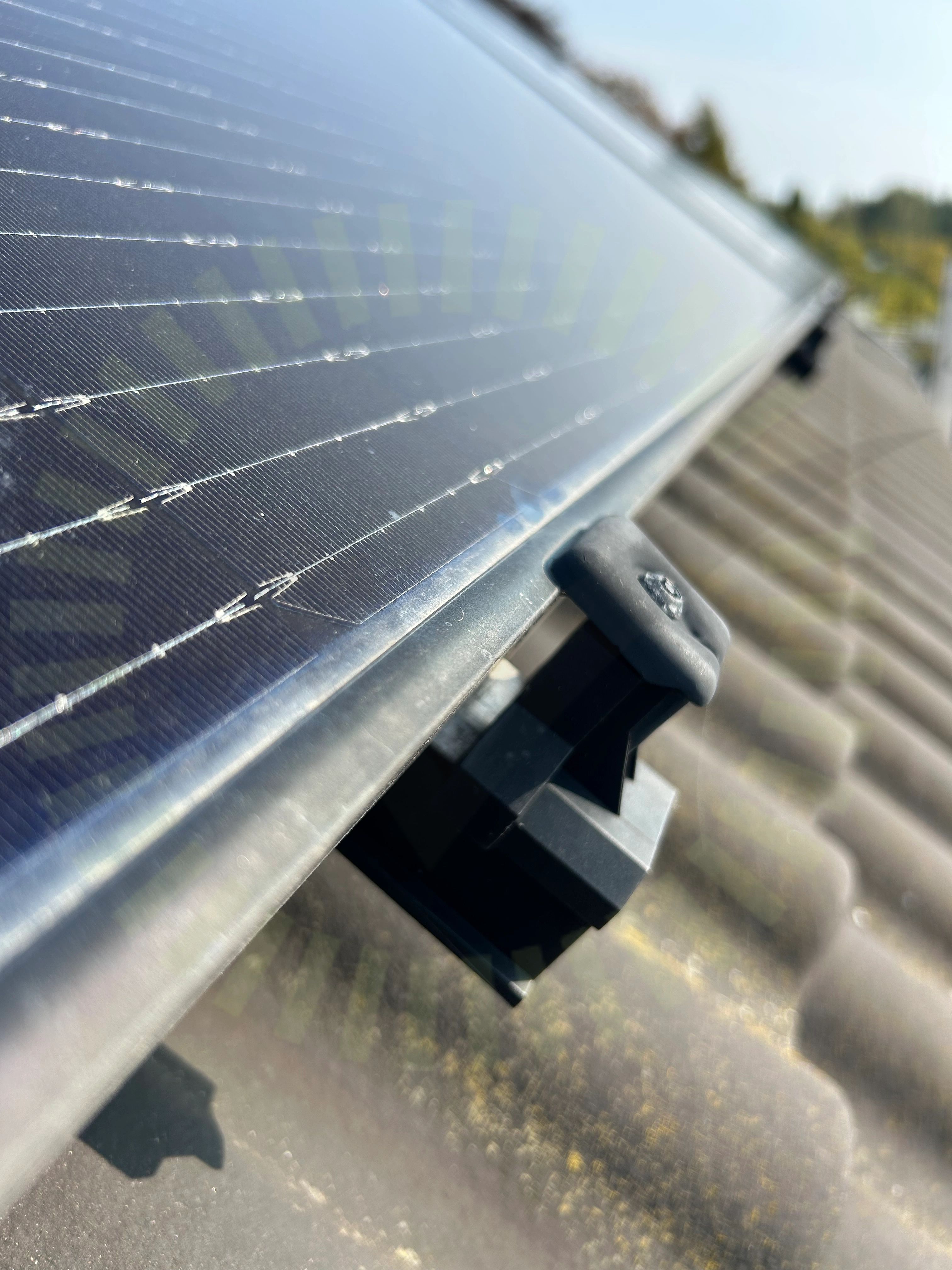

8.6 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut för mycket från panel. Ändklämma ligger inte korrekt mot panel.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 24 och 27

8.7 Termisk brytpunkt skenor

Inte godkänd

Lastberäkning att kontrollera mot saknas. Fältet bygger drygt 14 meter.

Snö- och vindlastberäkning

8.8 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.

Snö- och vindlastberäkning
Underliggande takpanna

8.9 Underliggande takpanna

Inte godkänd

Kroken flyter ovanför den underliggande takpannan. ESDECs krokar ska ligga mot pannan.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 17

Godkända kontrollpunkter

16/26
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkenornas överhängSäkerhetsavståndUnderbyggnadSkenskarvarTakets lutningTakkrokens höjdjusteringVäderbeständigt material

Ej tillgängligt vid besiktning

1/26
Potentialutjämningsledare

Tak 2, Longi: LR4-60HPB

Anmärkningar

4/17
Klämmornas placering

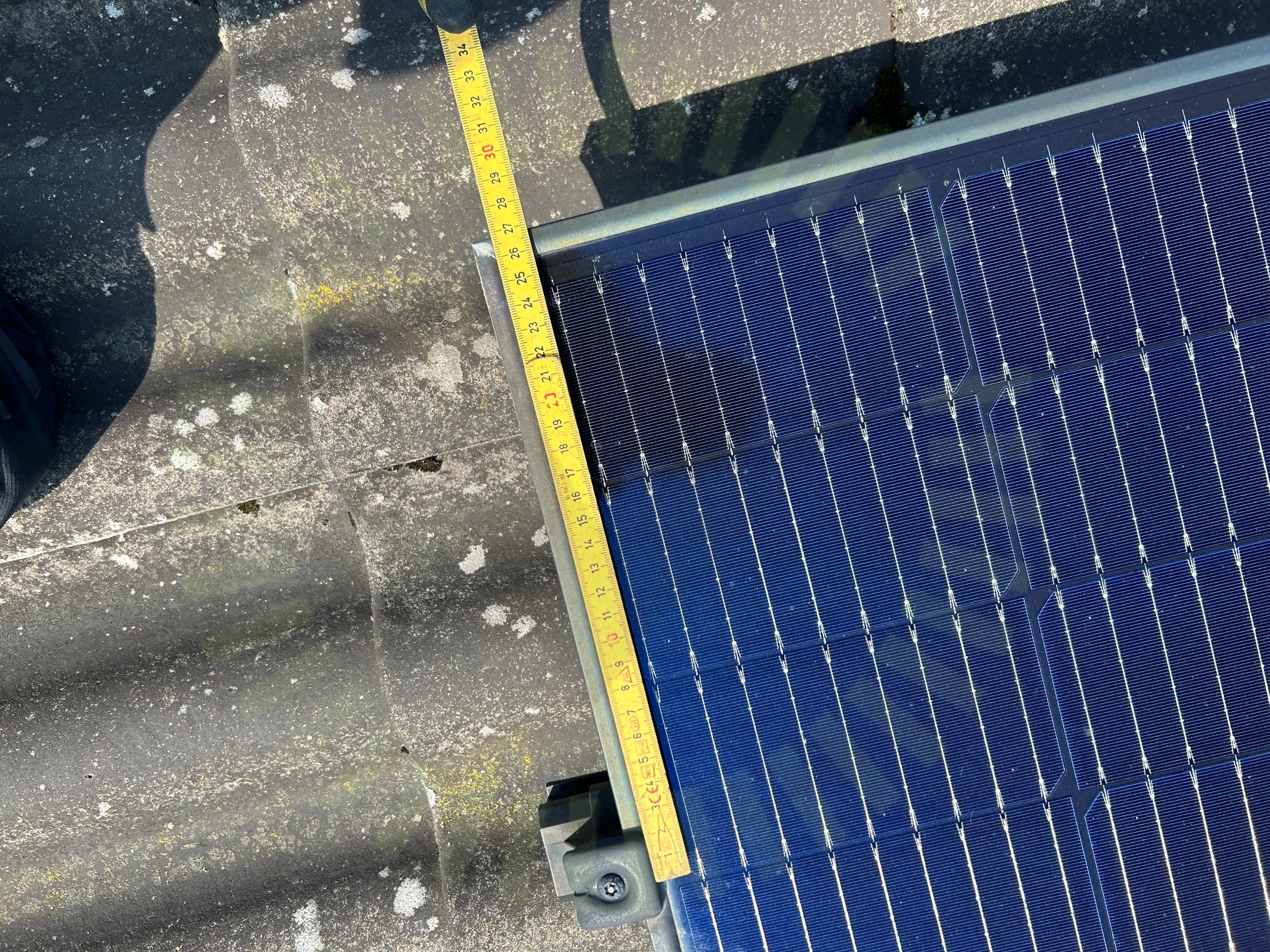

9.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon för långsida. Underlag för använd klämzon saknas.

Installation Manual for LONGi Solar PV Modules, V15, Sida 15-16
Kontaktdon

9.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

DC-kontakter

9.3 DC-kontakter

Inte godkänd

DC-kontakter är inte monterade enligt tillverkarens anvisningar. Förskruvningen är bottnad och har skadat packningen.

Förläggning DC kontakter

9.4 Förläggning DC kontakter

Inte godkänd

DC kontakter ligger inte skyddade mot direkt solljus.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

Godkända kontrollpunkter

12/17
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKopplingslåda böjradieMellanrumPanelkablagets böjradieSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

1/17
Strängförläggning

Undercentral

Godkända kontrollpunkter

5/5
FemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4
Varning för likspänning

11.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4
Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

4/36
Anslutning av ledare

12.1 Anslutning av ledare

Inte godkänd

Ledare är inte fastsäkrade i plint.

SS 436 40 00 (134.1.4)
Avstånd närliggande objekt

12.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
DC Kablage förläggning

12.3 DC Kablage förläggning

Inte godkänd

Kablaget är inte uppfäst så det har tillräckligt stöd. Klammer har lossnat.

Strängdesign

12.4 Strängdesign

Inte godkänd

Paneler i olika lutning är kopplade i samma sträng.

Godkända kontrollpunkter

32/36
AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
