Institutet för Solenergikvalitet

Besiktningsrapport

8.3
x

Installation genom

Söderens

Datum

7 juli 2023

Ort

Landvetter, Västra Götalands län
Klämmornas placering
Bakomliggande material
Jordning av chassi
85% godkända15% ej godkända

Om installationen

PanelerTrina: TSM-DE09R.05 405-425W
MontagesystemVan der Valk: ValkPitched - Clamp
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
Söderens

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: SUN2000 (12-20KTL)-M2

Anmärkningar

6/43

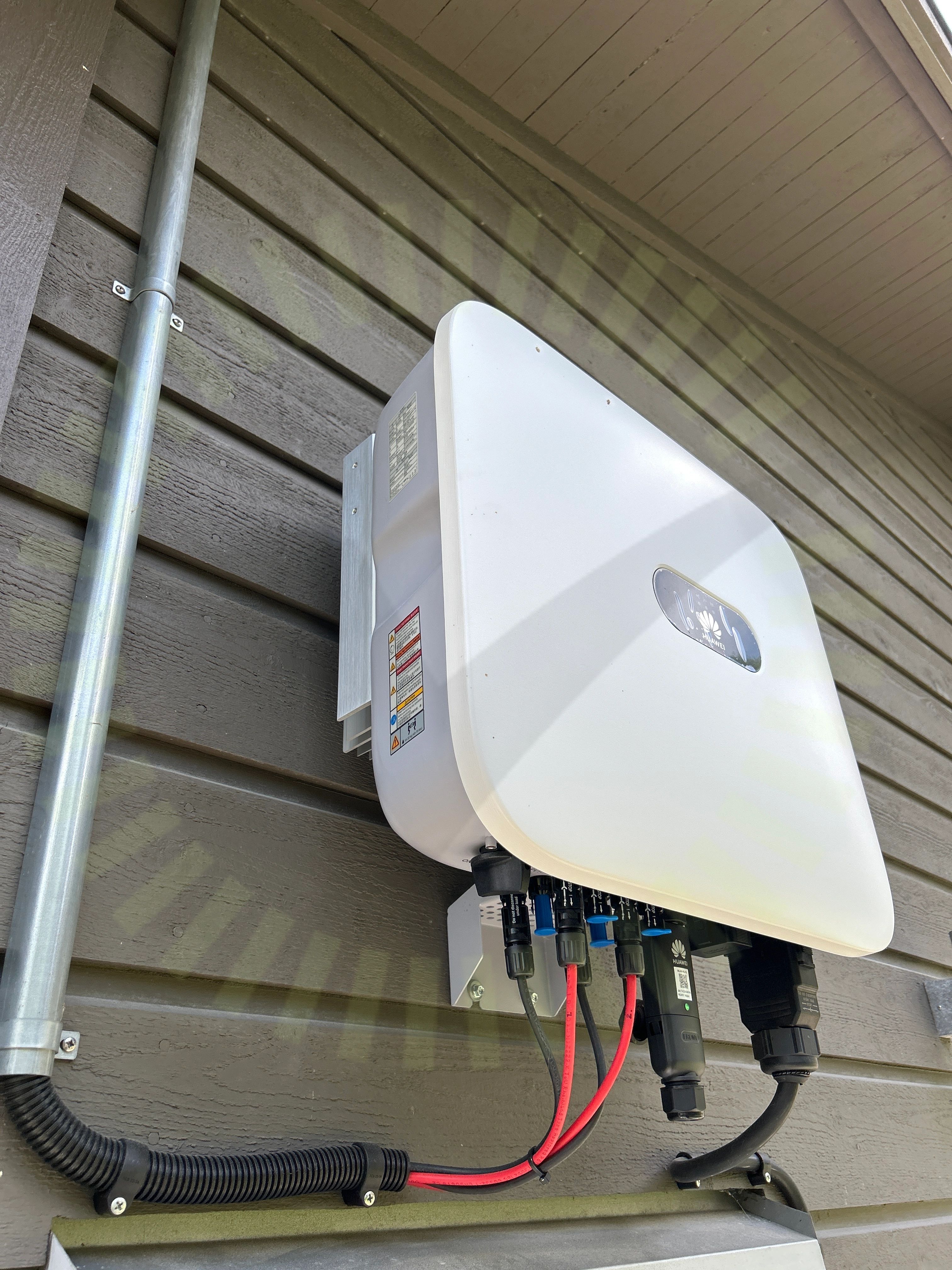

Bakomliggande material

1.1 Bakomliggande material

Inte godkänd

Bakomliggande material uppfyller inte tillverkarens krav.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/14e4a216/environment-requirements

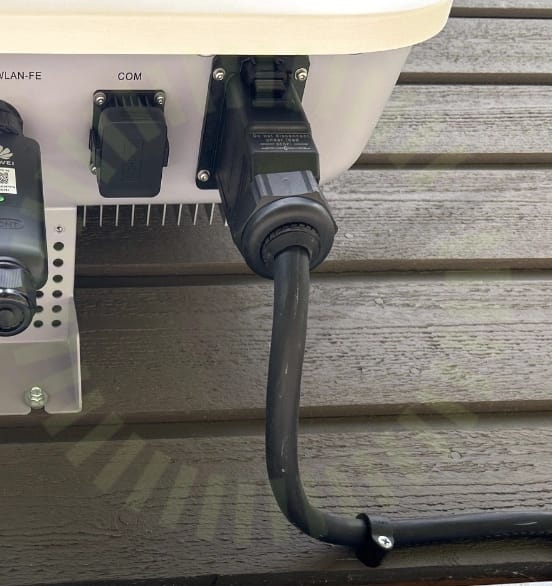

Förskruvning

1.2 Förskruvning

Inte godkänd

Förskruvningen är inte tät.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/1a038c08/connecting-the-ac-output-power-cable

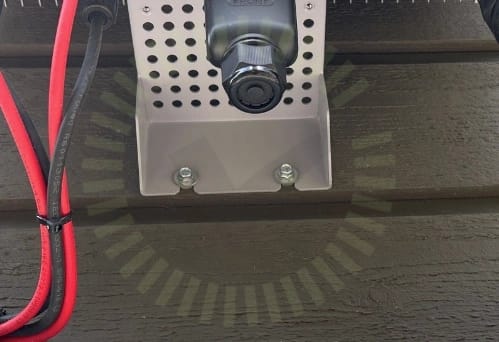

Infästning

1.3 Infästning

Inte godkänd

Det är olämpligt att montera växelriktaren i en trävägg med plåtskruv.

Varning för likspänning

1.4 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

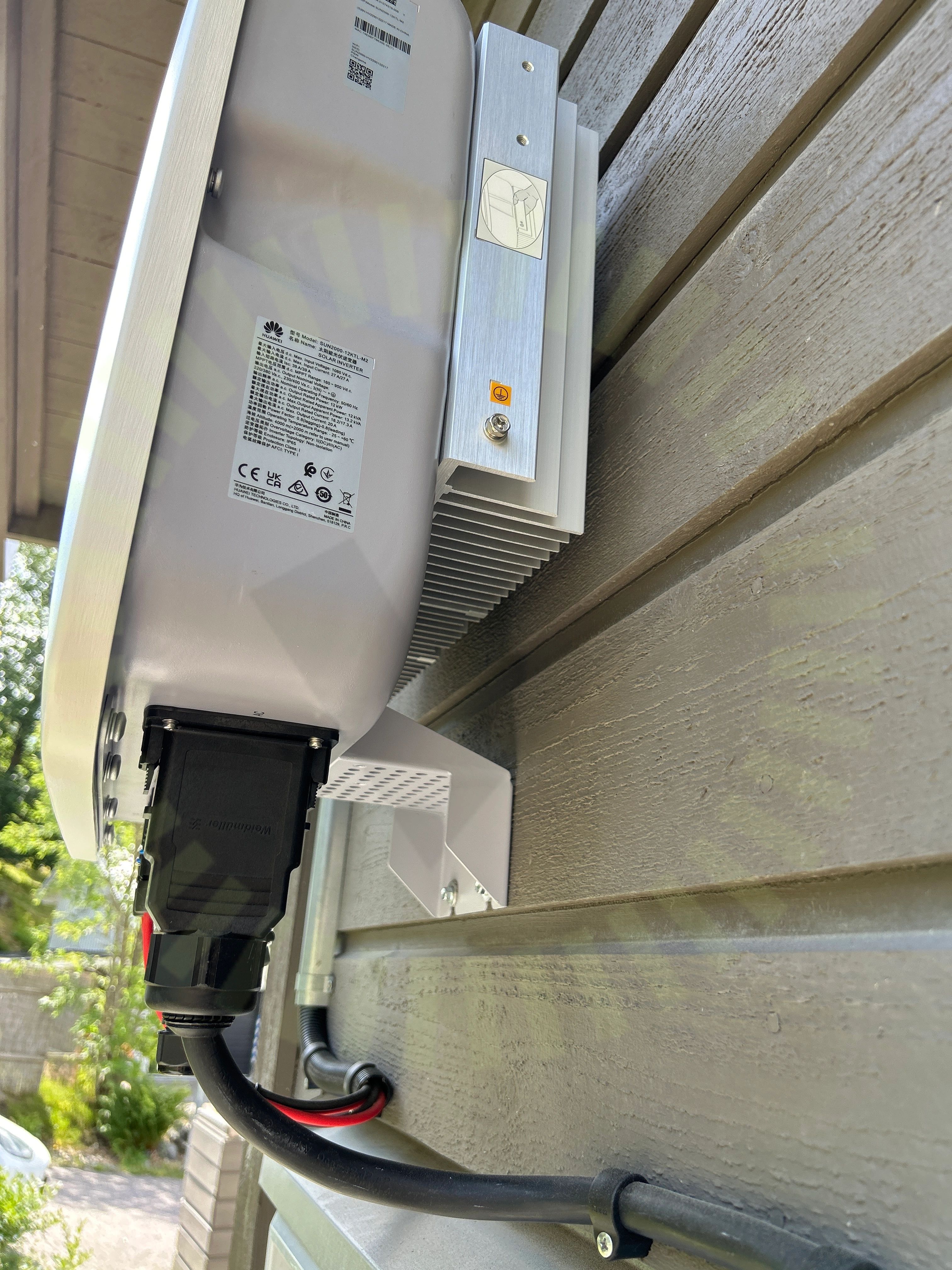

Jordning av chassi

1.5 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/f40ded24/connecting-the-pe-cable

1.6 Säkringsdimension

Inte godkänd

Ej avsäkrad. Endast huvudbrytare finns.

Godkända kontrollpunkter

36/43
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havetAvtalDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter förskruvningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInformering av solcellerKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningMätprotokoll DCSkadat kablageSträngschemaTillförlitligt fästVarning för backspänningUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/43
Strängdesign

Trina: TSM-DE09R.05 405-425W

Anmärkningar

5/14

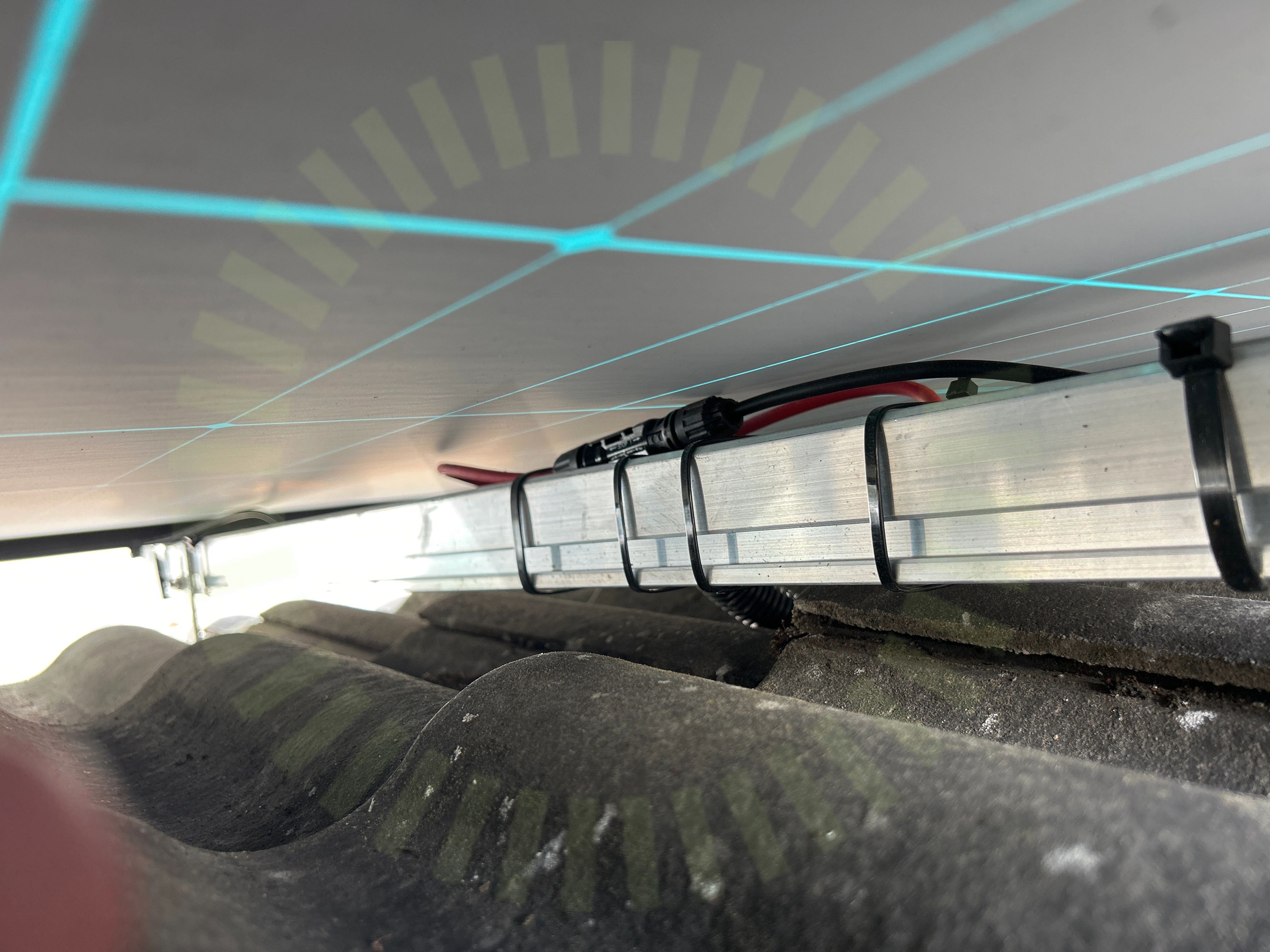

Föremål mot bakstycke

2.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke.

Klämmornas placering

2.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

TRINA SOLAR USER MANUAL vertex series modules, December 2022 sida 18 och 20.

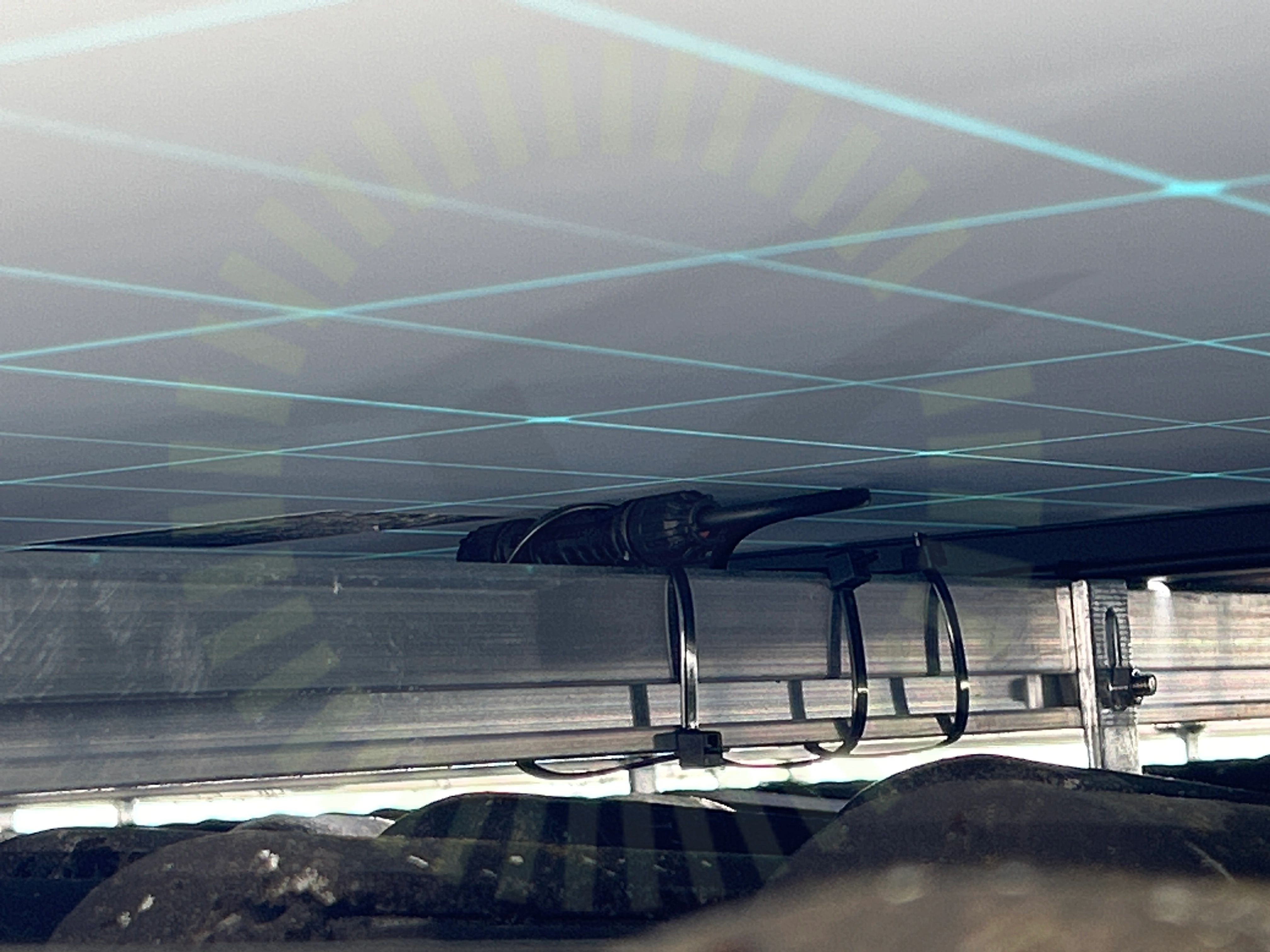

Kontaktdon

2.3 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

Panelramar separerade

2.4 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

TRINA SOLAR USER MANUAL vertex series modules, December 2022 sida 15.

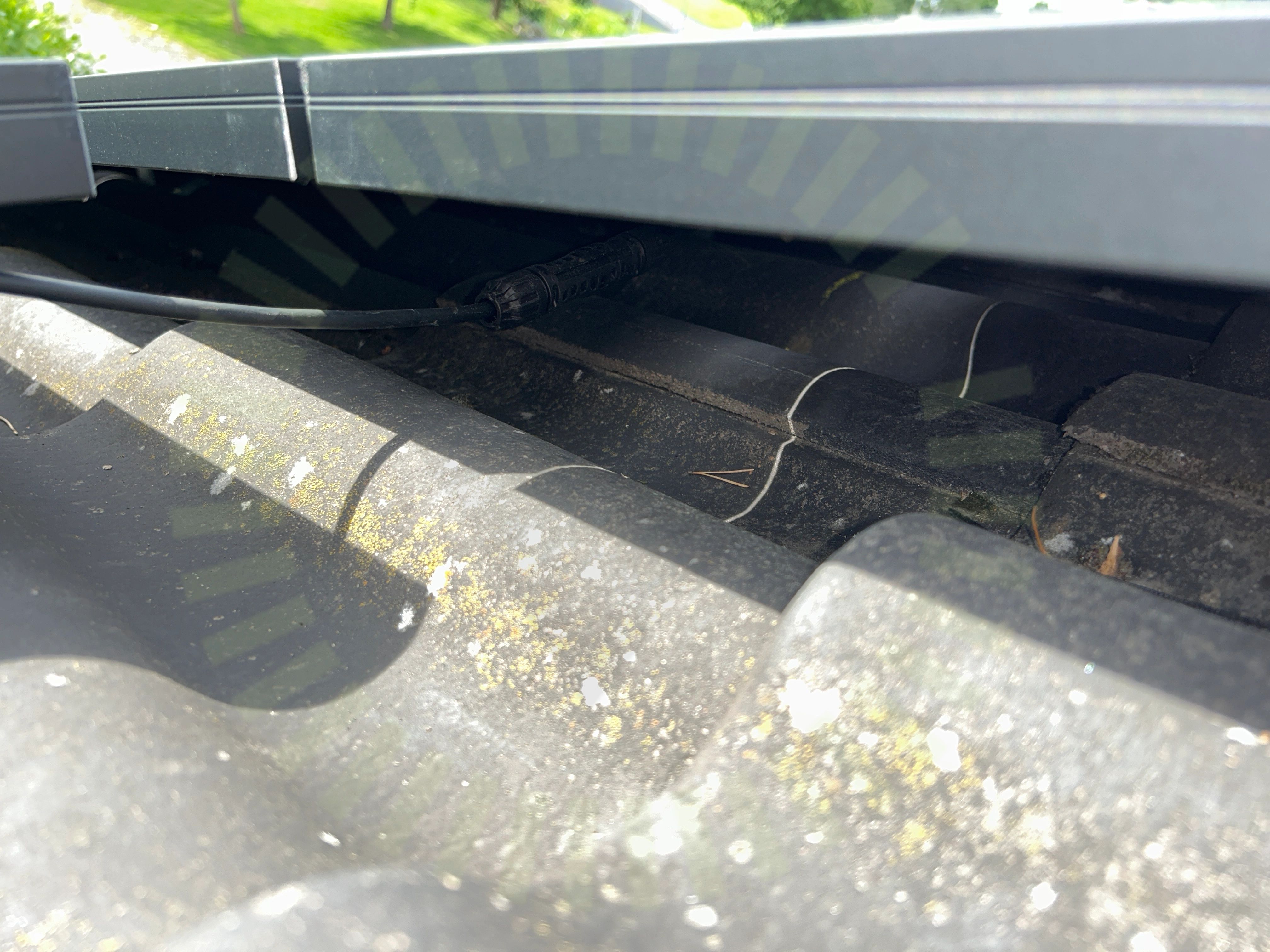

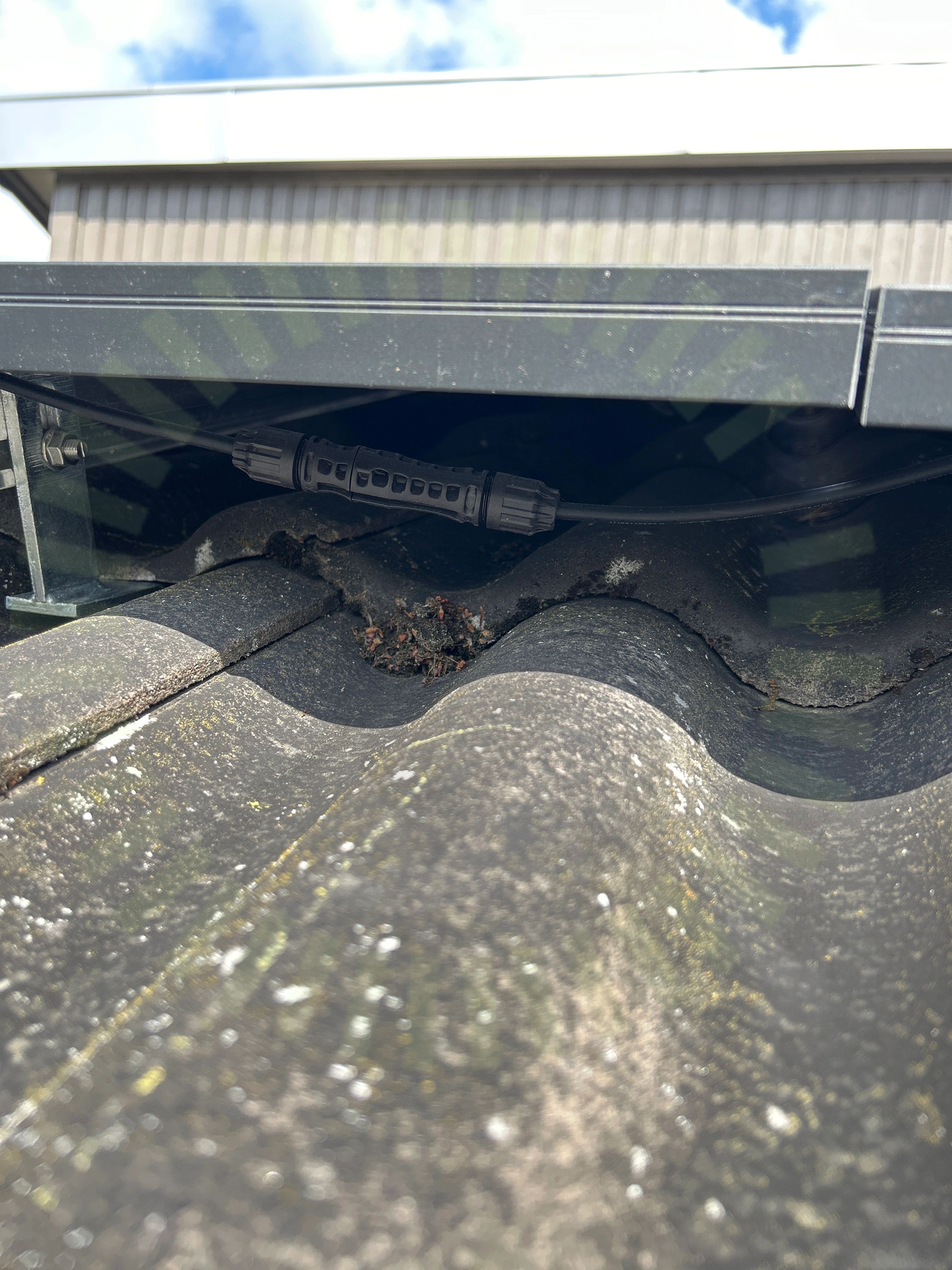

Stress på kontakter

2.5 Stress på kontakter

Inte godkänd

Kontakt har inte tillräckligt med stöd.

SS 436 40 00, 712.526

Godkända kontrollpunkter

9/14
DräneringshålFörbindelse av kontakterKlämmornas överlappningKopplingslådaPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramSträngförläggning

Van der Valk: ValkPitched - Clamp

Anmärkningar

1/20

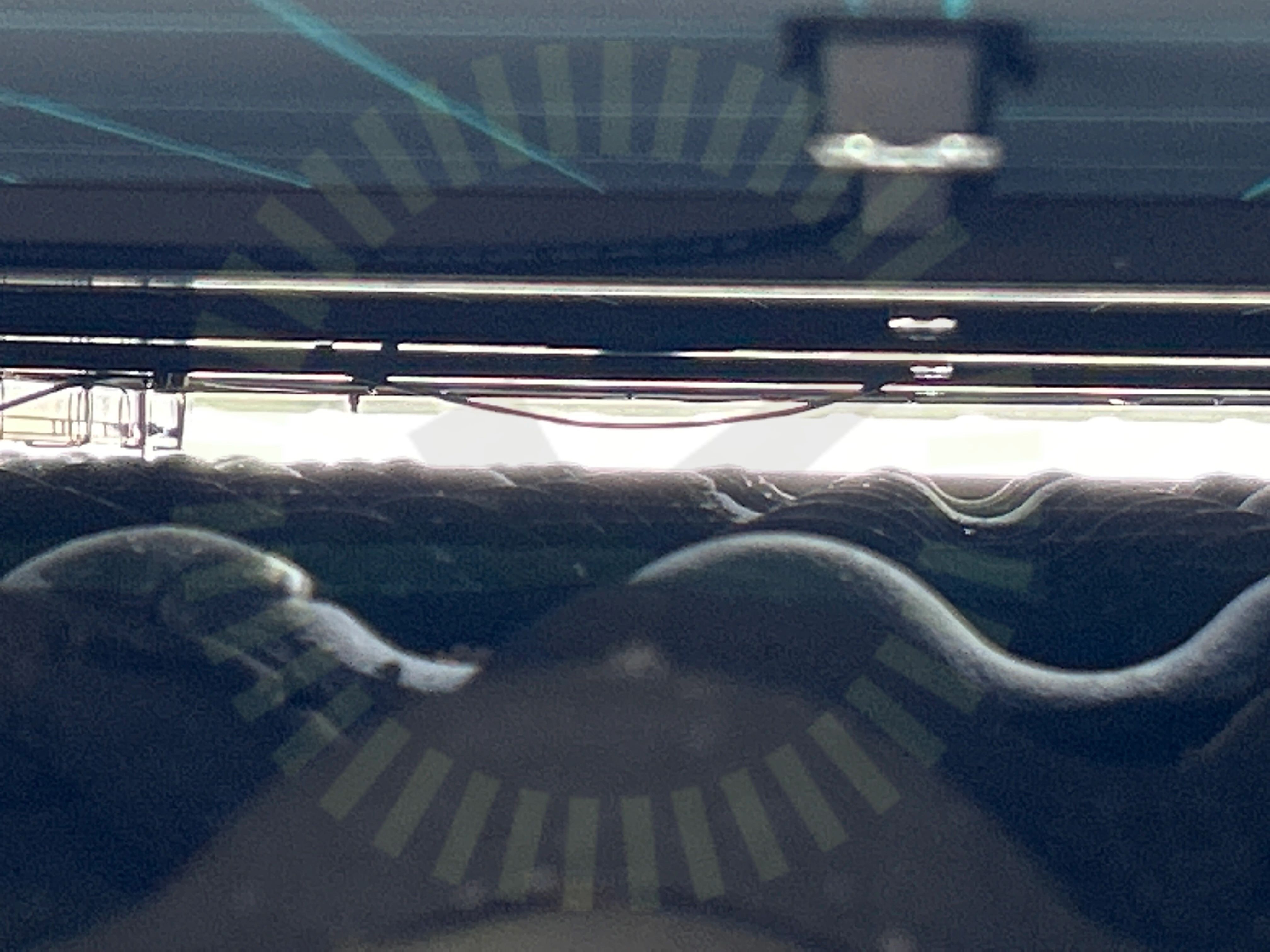

Kabeluppfästning

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

Godkända kontrollpunkter

17/20
Avstånd pannaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästning TakstolInfästningarnas CC måttKabeldragning mellan takytorMittklämmorPanelramens tjocklekPlaceringSkadorSkenornas infästningSkenornas skarvSkenornas överhängSlutfästeSnö- och VindlastberäkningVäderbeständigt material

Ej tillgängligt vid besiktning

2/20
Infästning RåspontTakgenomföring
