Institutet för Solenergikvalitet

Besiktningsrapport

8.5
x

Installation genom

Solcellen.nu

Datum

13 oktober 2023

Ort

Fridlevstad, Blekinge län
Klämmornas placering
Klämmornas överlappning
Skenans utstick för klämma
81% godkända19% ej godkända

Om installationen

PanelerJA Solar: JAM60S21/MR
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörSäkerhetsbrytare DC
TillbehörSmartmätare: CHINT DTSU666
Solcellen.nu

Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

3/3

1.1 Avtal

Kundkommentar

Fakturan specificerar 33 paneler men 32 paneler är levererade.

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Strängschema

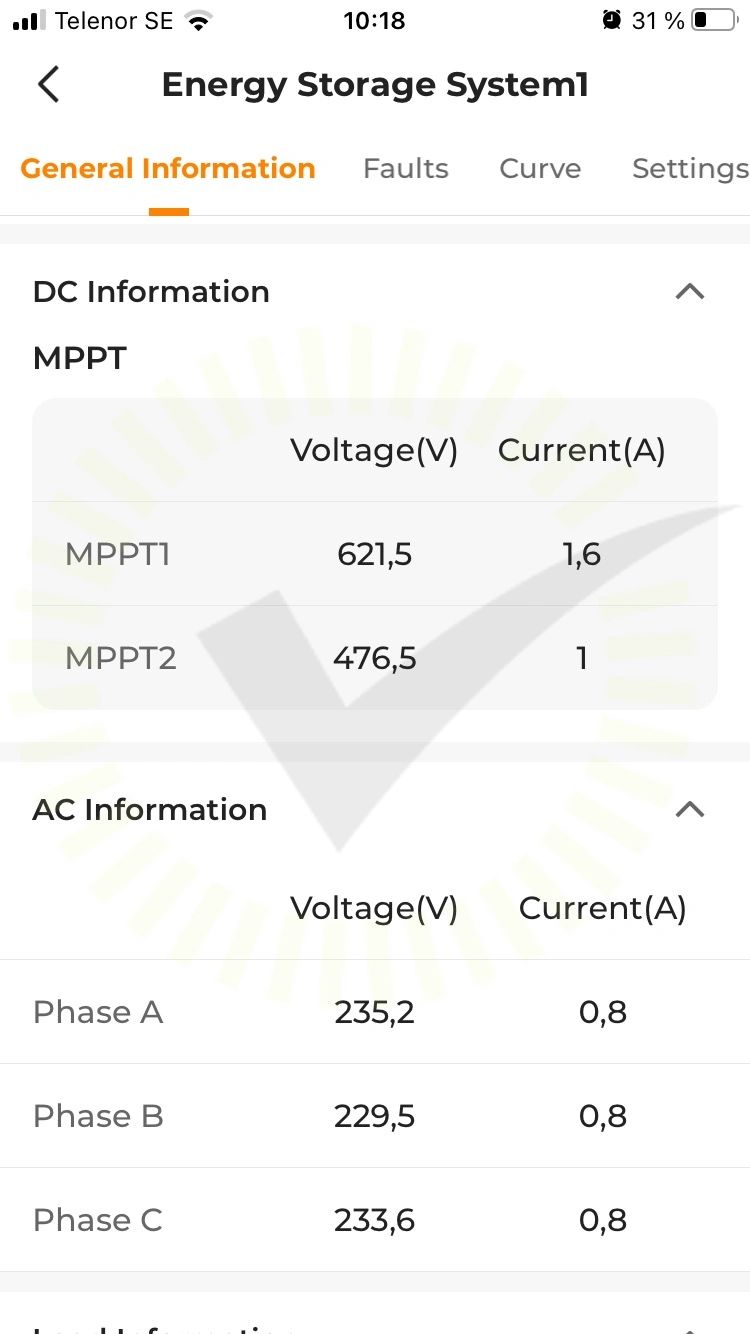

1.3 Strängschema

Inte godkänd

Strängschema stämmer inte med verkligheten. Enligt strängschemat är sträng 2 längre och ska ha högre spänning.

Batteri

Godkända kontrollpunkter

7/7
AvståndKommunikationLockMiljökravPESkadorVinkel

Säkerhetsbrytare DC

Anmärkningar

2/6

3.1 Förskruvningar på ovansidan

Rekommendation

Förskruvningar för DC brytare är placerade på ovansida, vilket i sig inte är ett fel. Det ökar dock risken för att fukt kan ta sig in i brytaren. Regelbunden tillsyn av brytarna rekommenderas. Detta eftersom takgenomföring ej är tät.

Identifiering

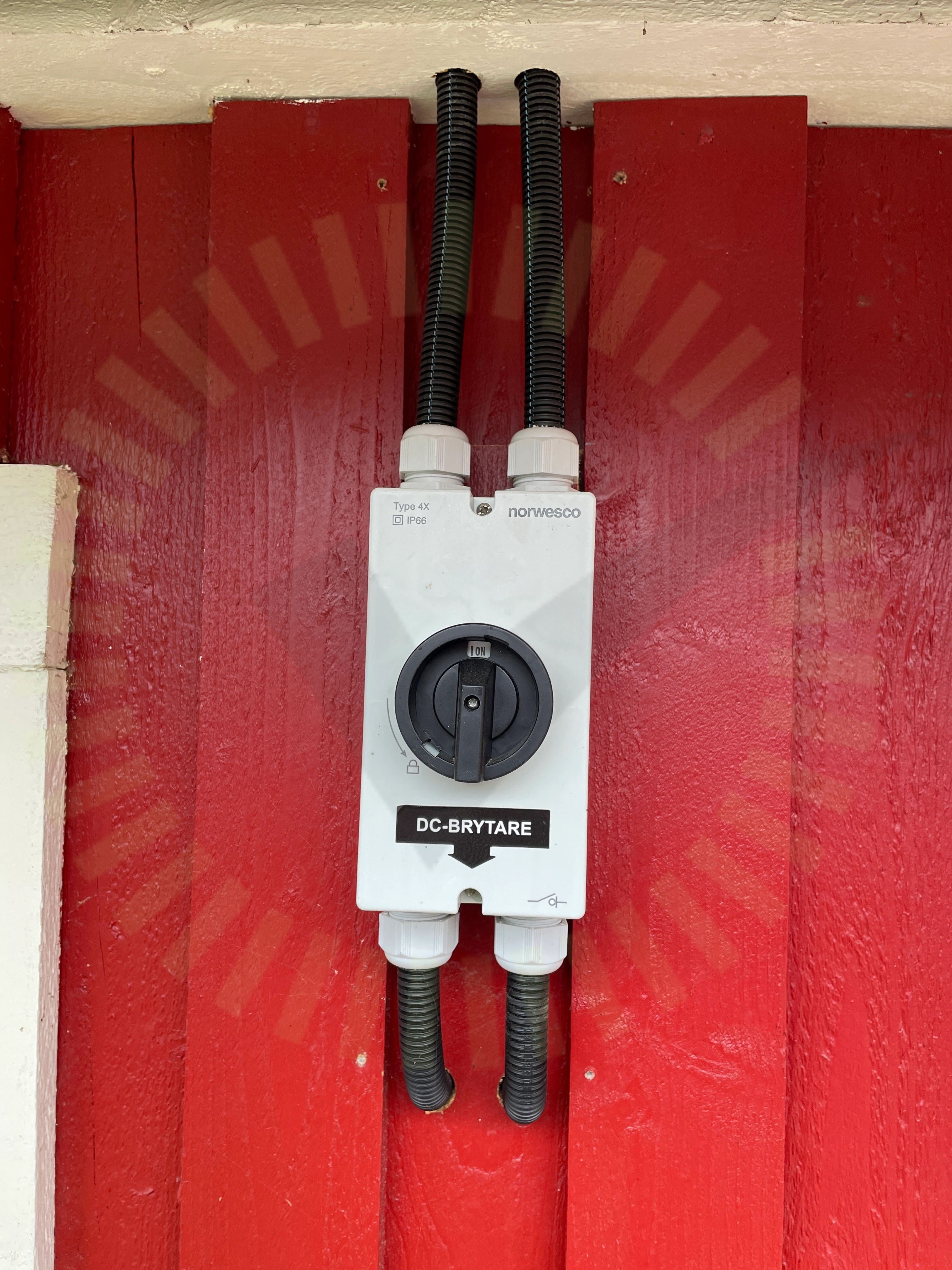

3.2 Identifiering

Inte godkänd

Arbetsbrytarens funktion är inte tydlig. Märkning som anger vad den är till för saknas.

SS 436 40 00 (514.1)

Godkända kontrollpunkter

4/6
BöjradieEgenskaperInfästningYttre påverkan

Tak 1, ESDEC Lutande Panntak

Anmärkningar

7/23
DC kabel förläggning

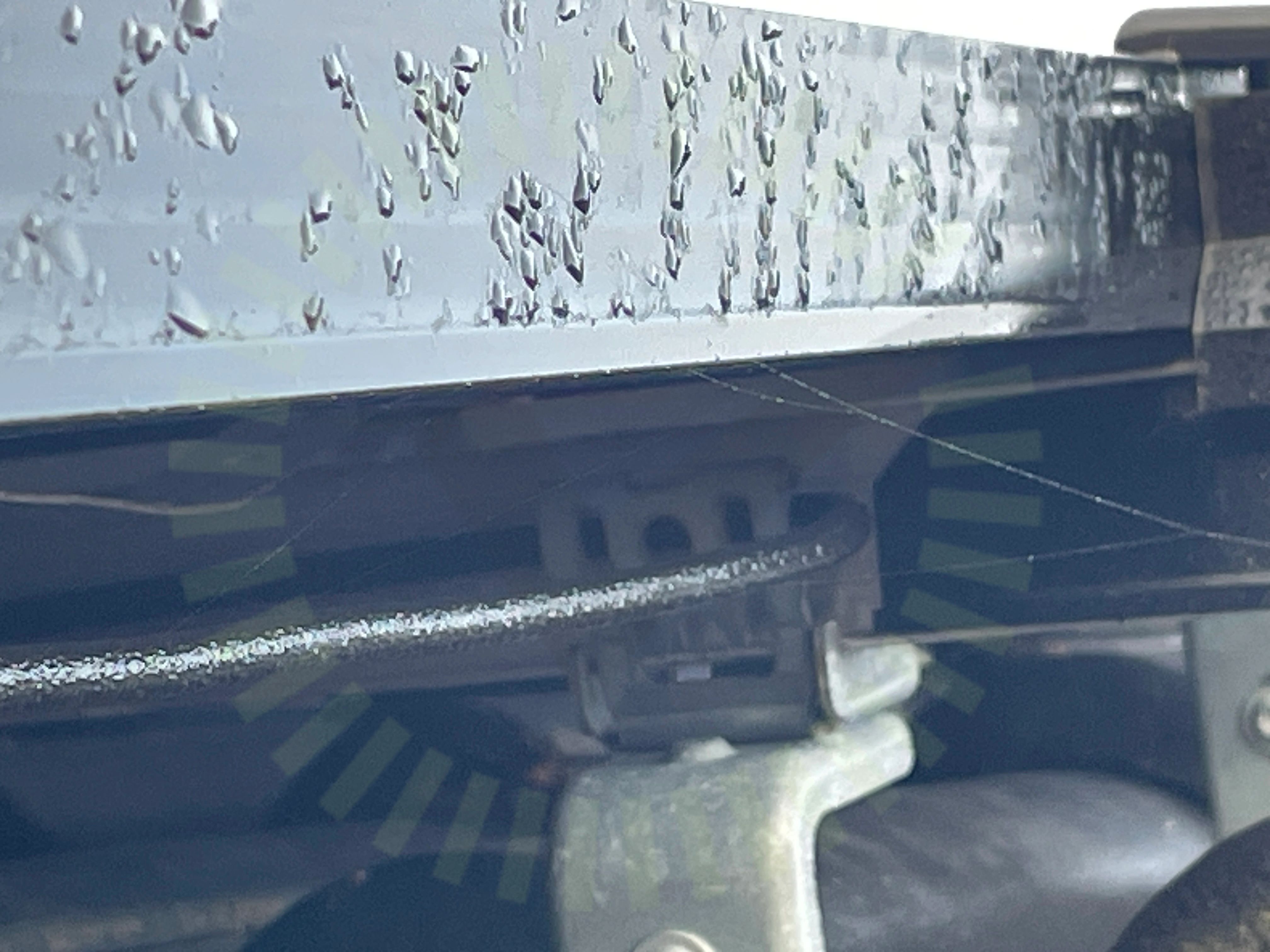

4.1 DC kabel förläggning

Inte godkänd

Kablage ligger mot skarp kant.

SS 436 40 00 (712.522.101)
Mittklämmor

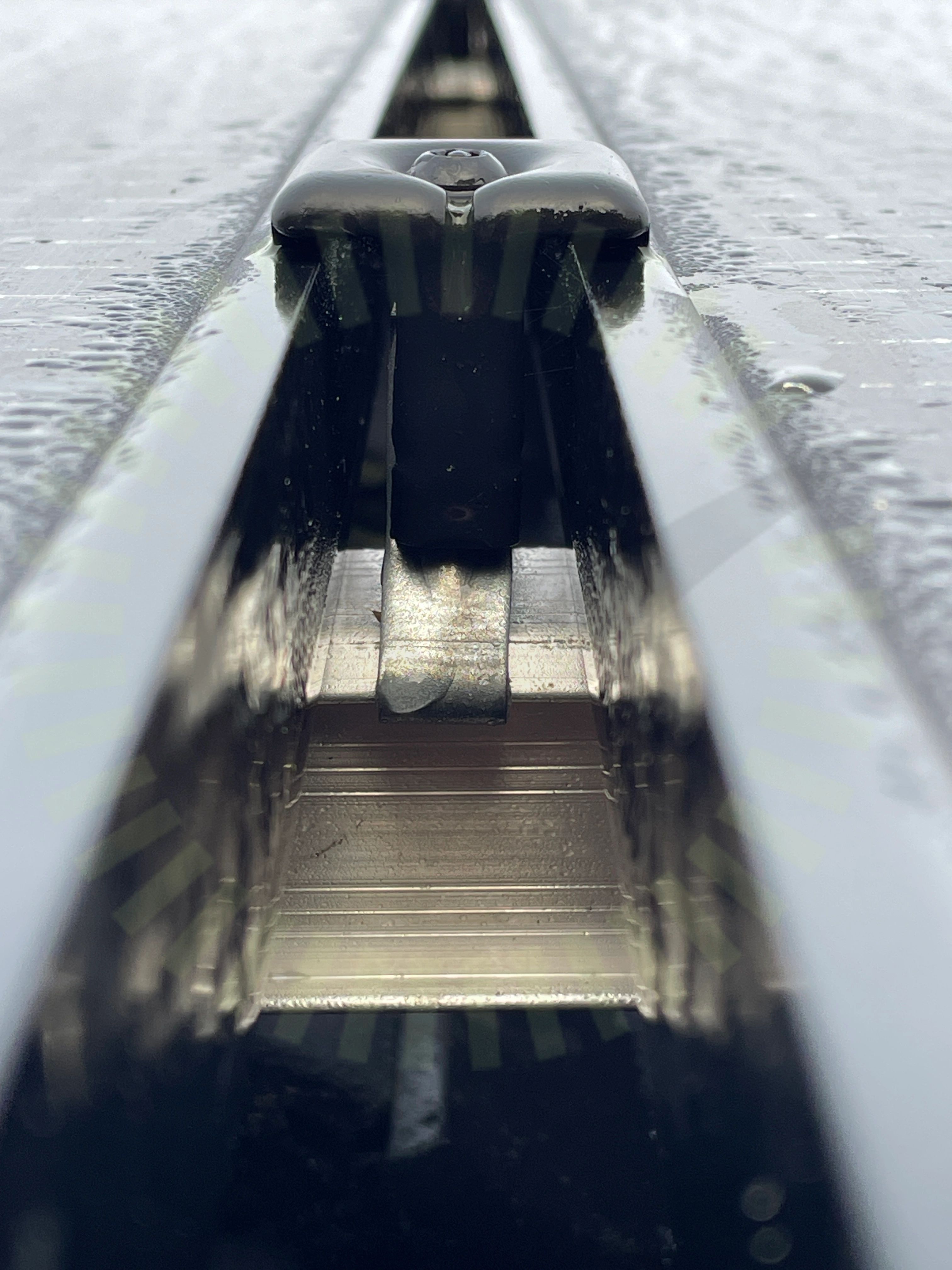

4.2 Mittklämmor

Inte godkänd

Mittfästet ska ligga an mot panelramen vid montering.

Säkerhetsavstånd

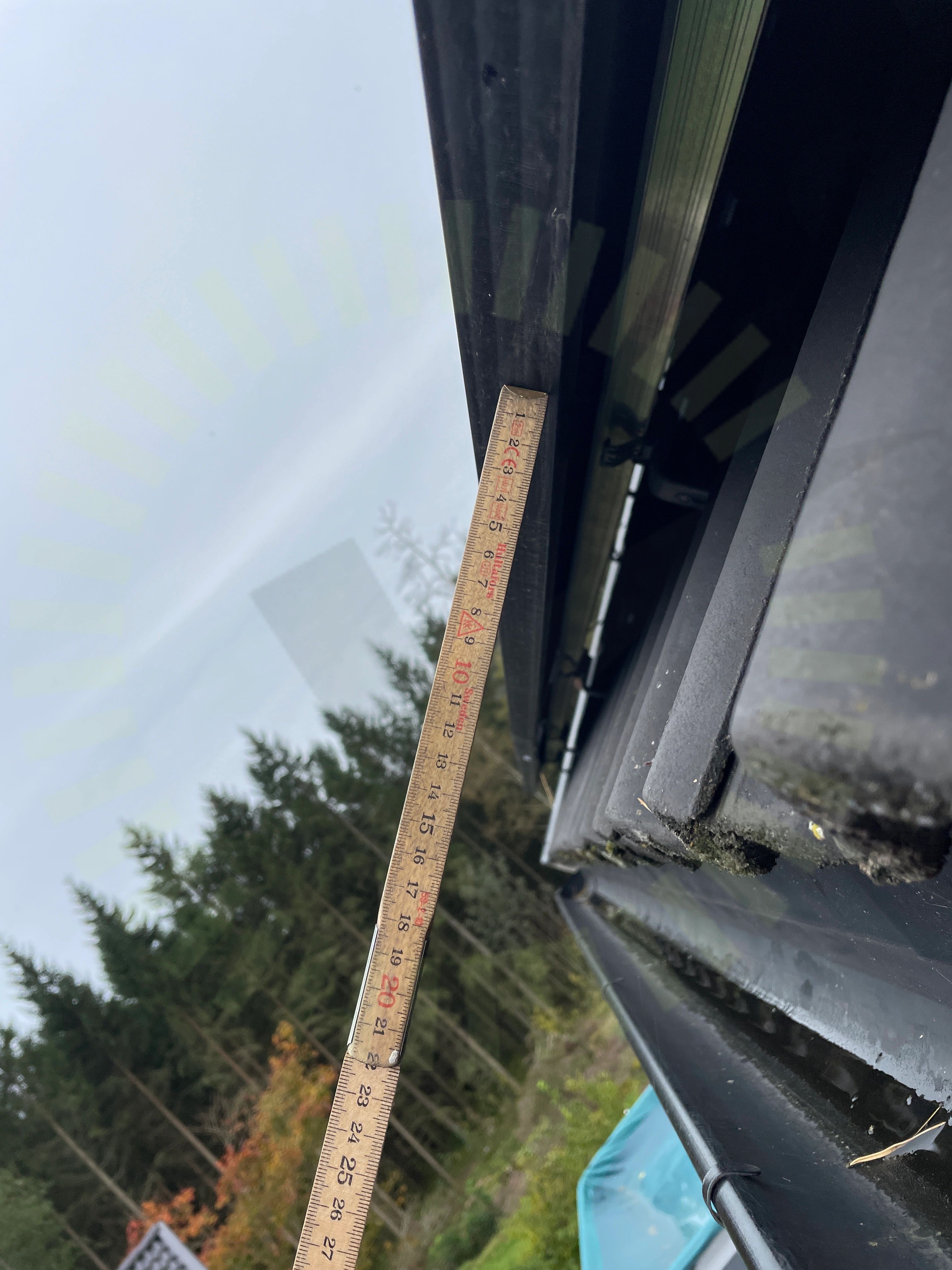

4.3 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets kant.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

4.4 Takkrokarnas CC

Inte godkänd

Krokar är monterade med längre avstånd mellan varandra än det maximala måttet som anges i lastberäkningen. Uppmätt 90 cm under stående paneler.

Snö- och vindlastberäkning

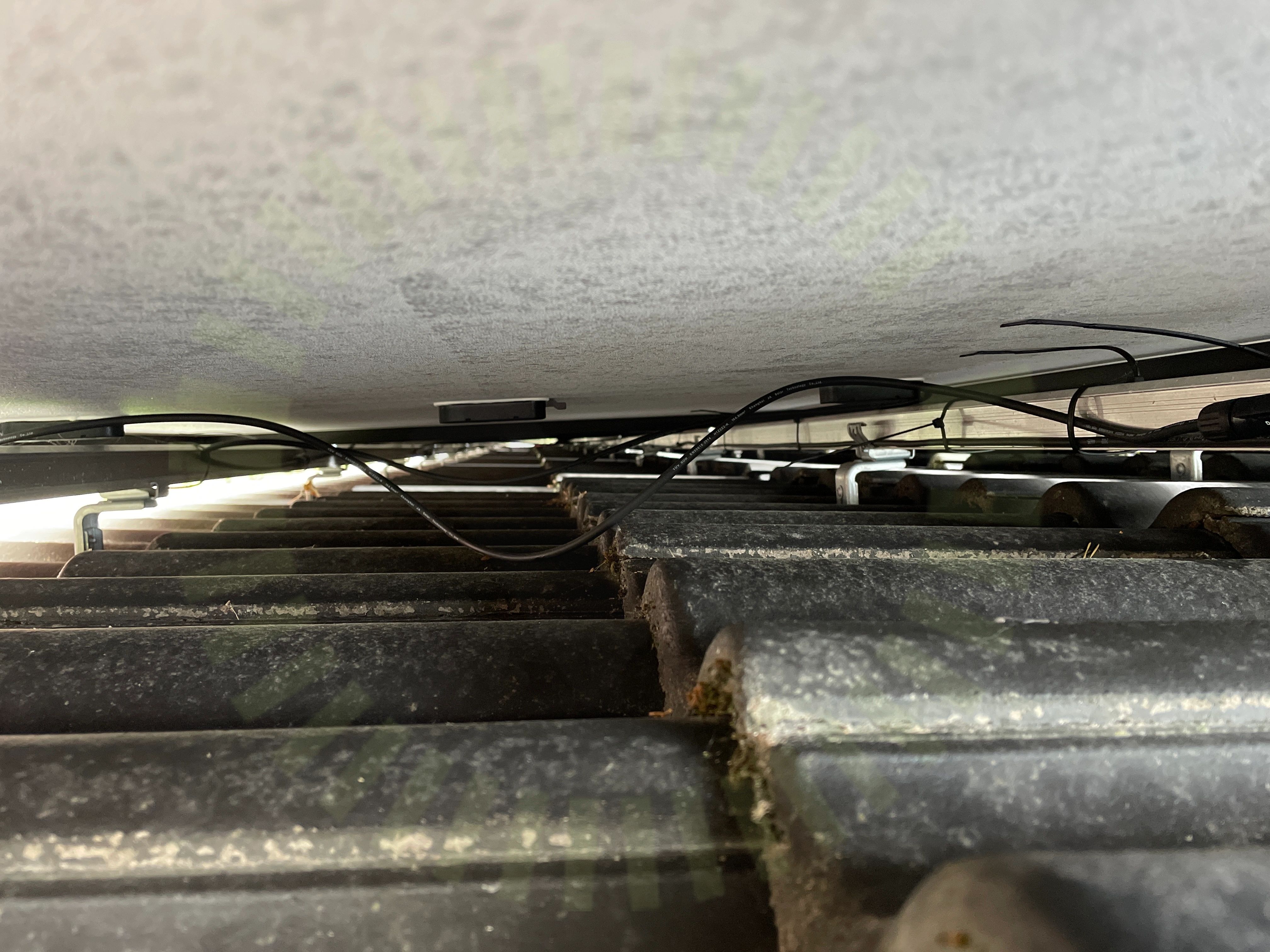

Kabeluppfästning

4.5 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)
Skenans utstick för klämma

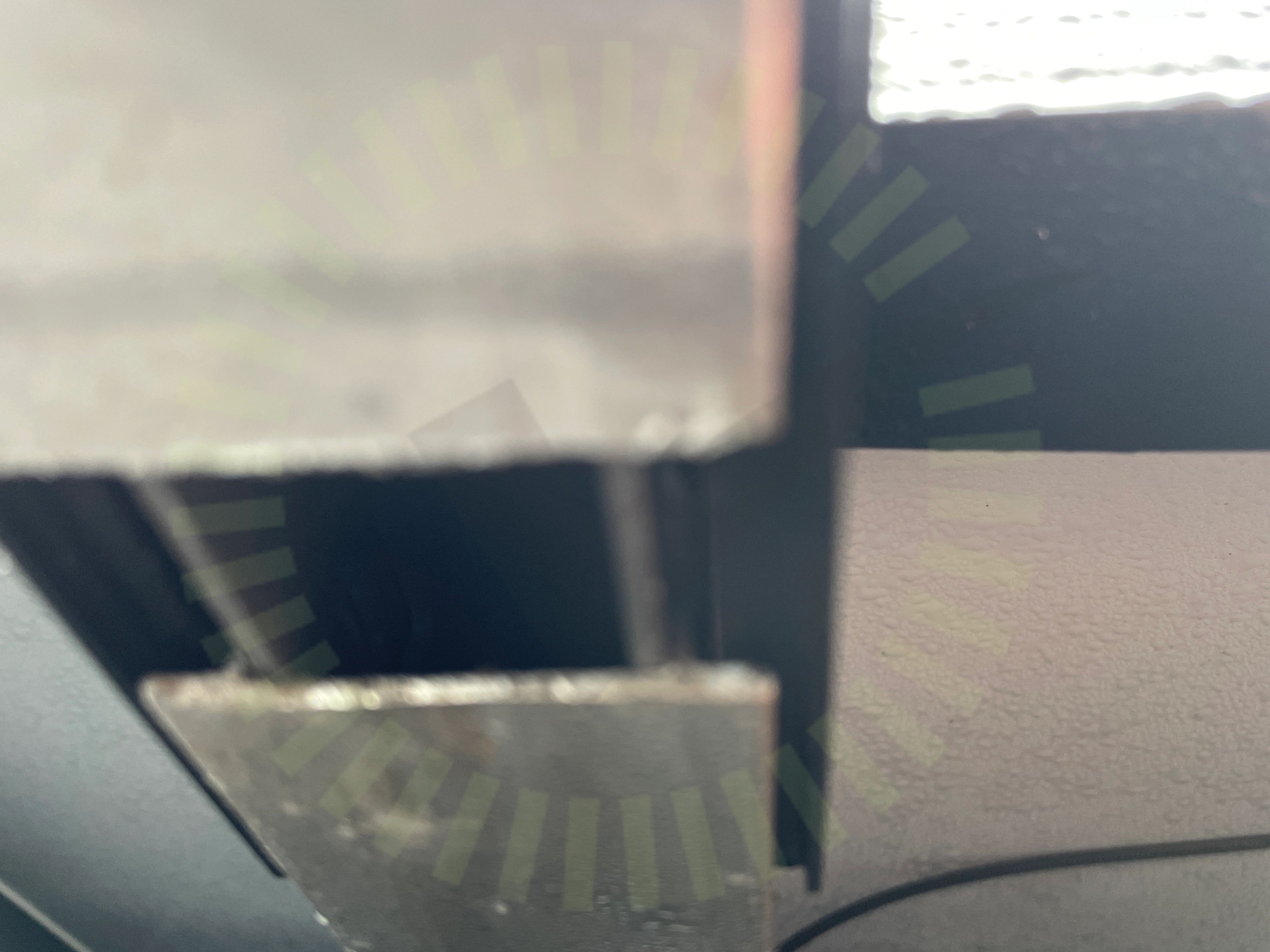

4.6 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt från panel. Lösa skarvbitar förekommer på flera ställen.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24
Takgenomföring

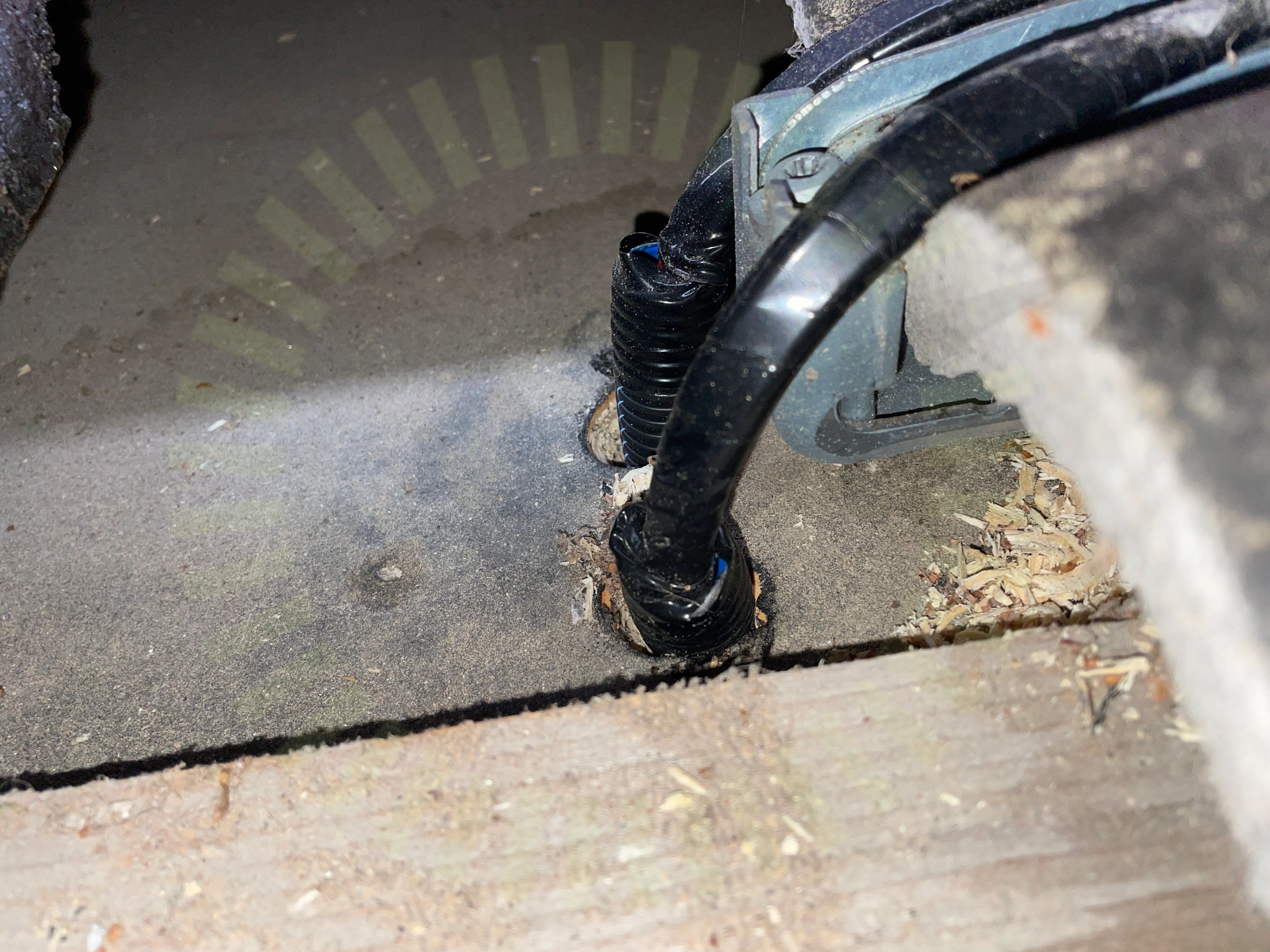

4.7 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd. Tätning saknas.

AMA HUS 21 JSB.62

Godkända kontrollpunkter

16/23
DräneringskanalFrämmande materialFöremål mellan skena och panelramKlämmans placering i skenaLäktinfästningPanelstorlekSkadorSnö- och VindlastberäkningSkenornas infästningSkenornas överhängSkenskarvarTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material

Tak 1, JA Solar: JAM60S21/MR

Anmärkningar

6/18
DC kablagets böjradie

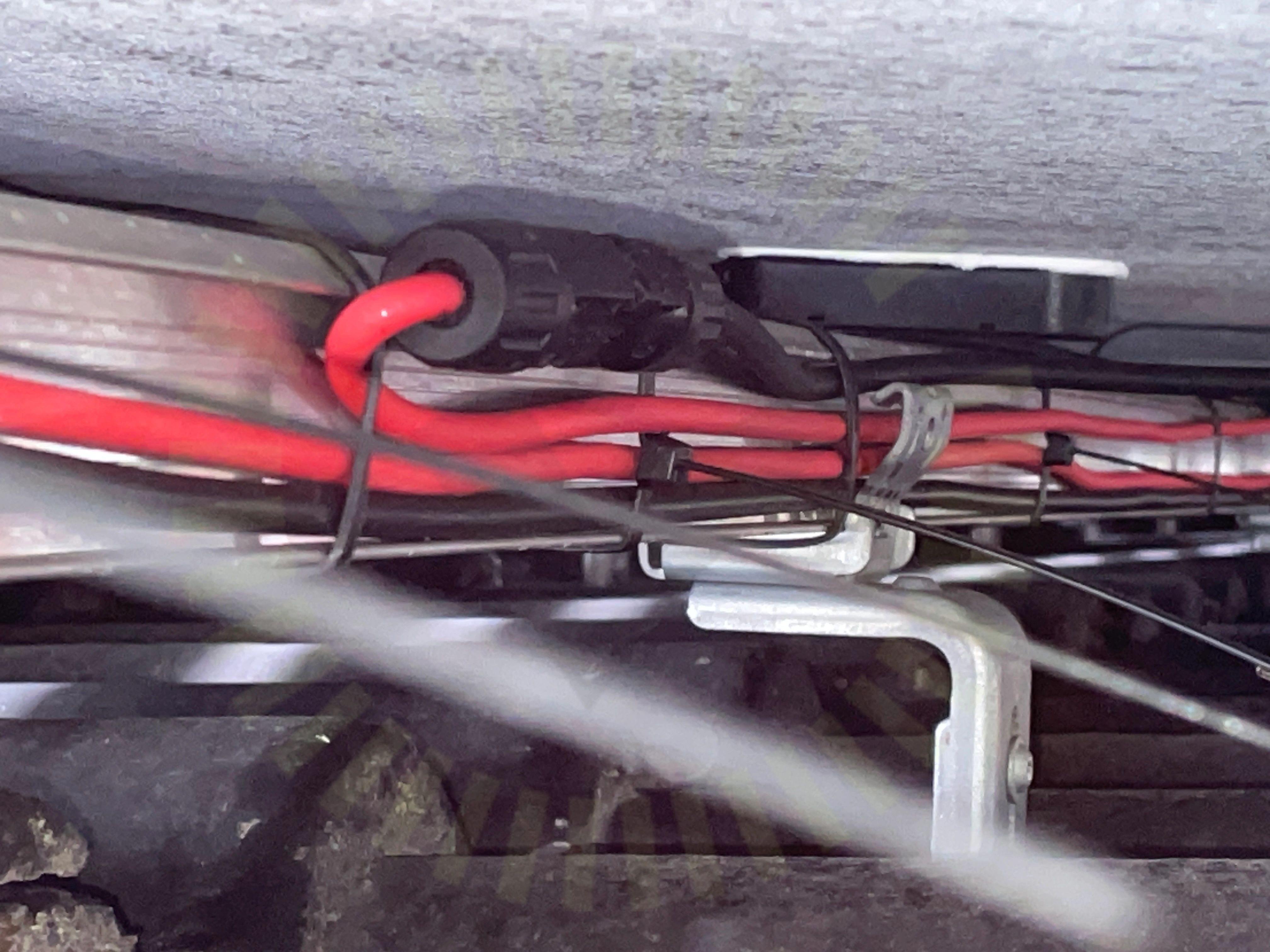

5.1 DC kablagets böjradie

Inte godkänd

Kablar har för skarp böjradie.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 10
Mekaniskt skydd

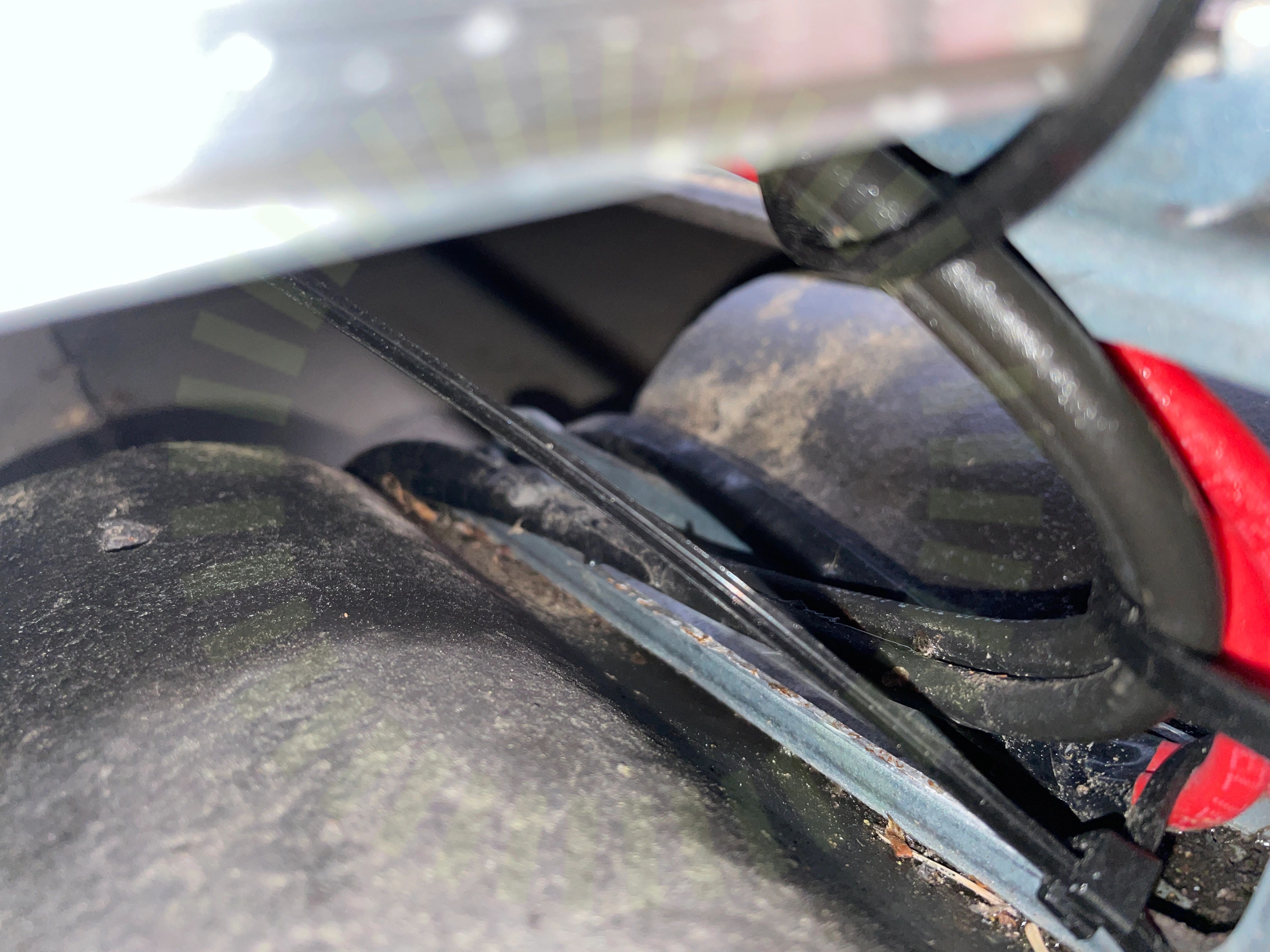

5.2 Mekaniskt skydd

Inte godkänd

Eltape lindat runt DC kabel som enda skydd. Kabel ligger i kläm mellan panna och metallisk kant.

SS 436 40 00 (522.8.1)
Panelkablaget generell böjradie

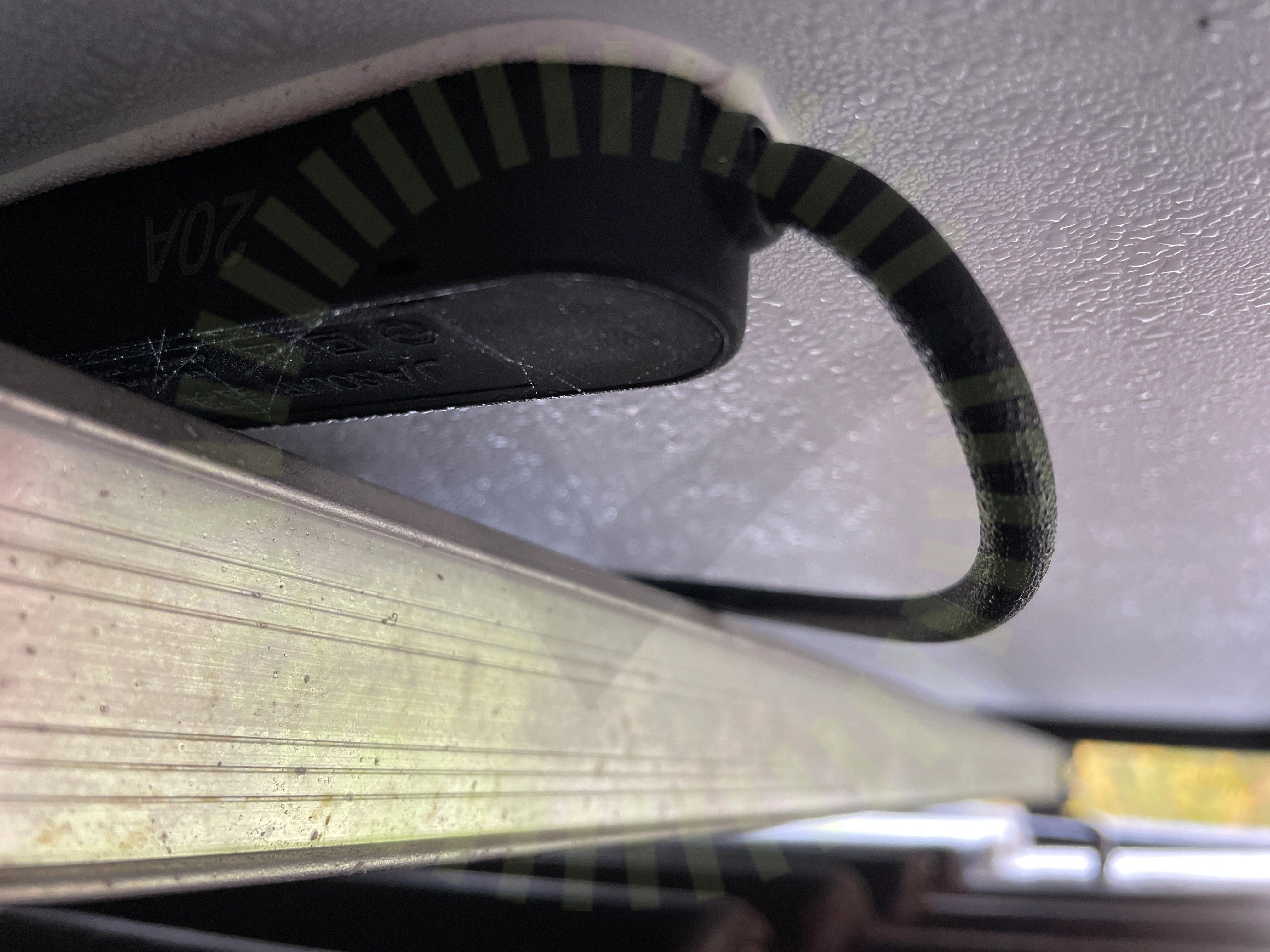

5.3 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

SS 436 40 00 (522.8.3)

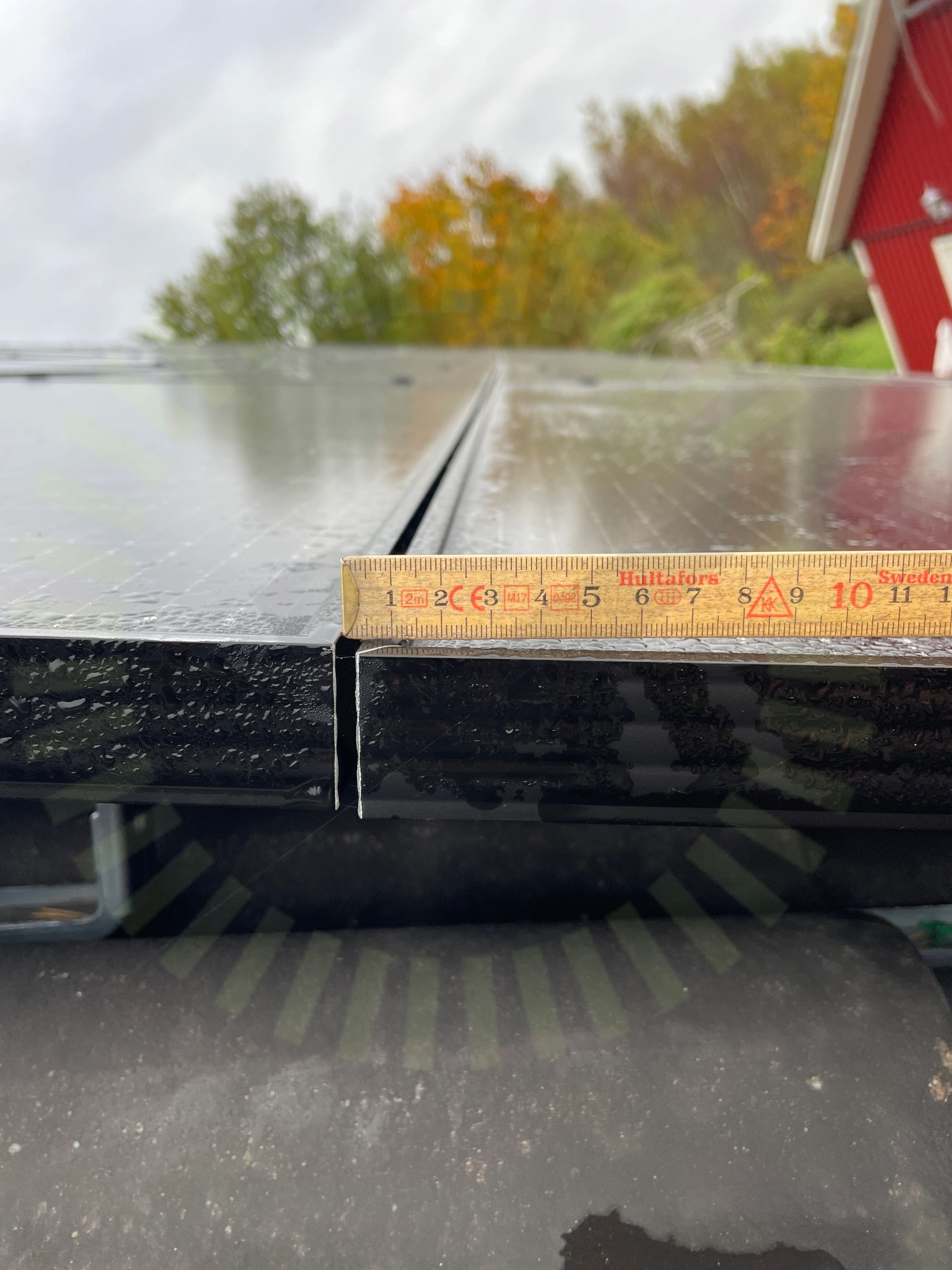

Panelramar separerade

5.4 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5
Klämmornas placering

5.5 Klämmornas placering

Inte godkänd

Paneltillverkaren anvisar ej klämzon på kortsidan. Även stående paneler är monterade med klämzoner som ej finns dokumenterade.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

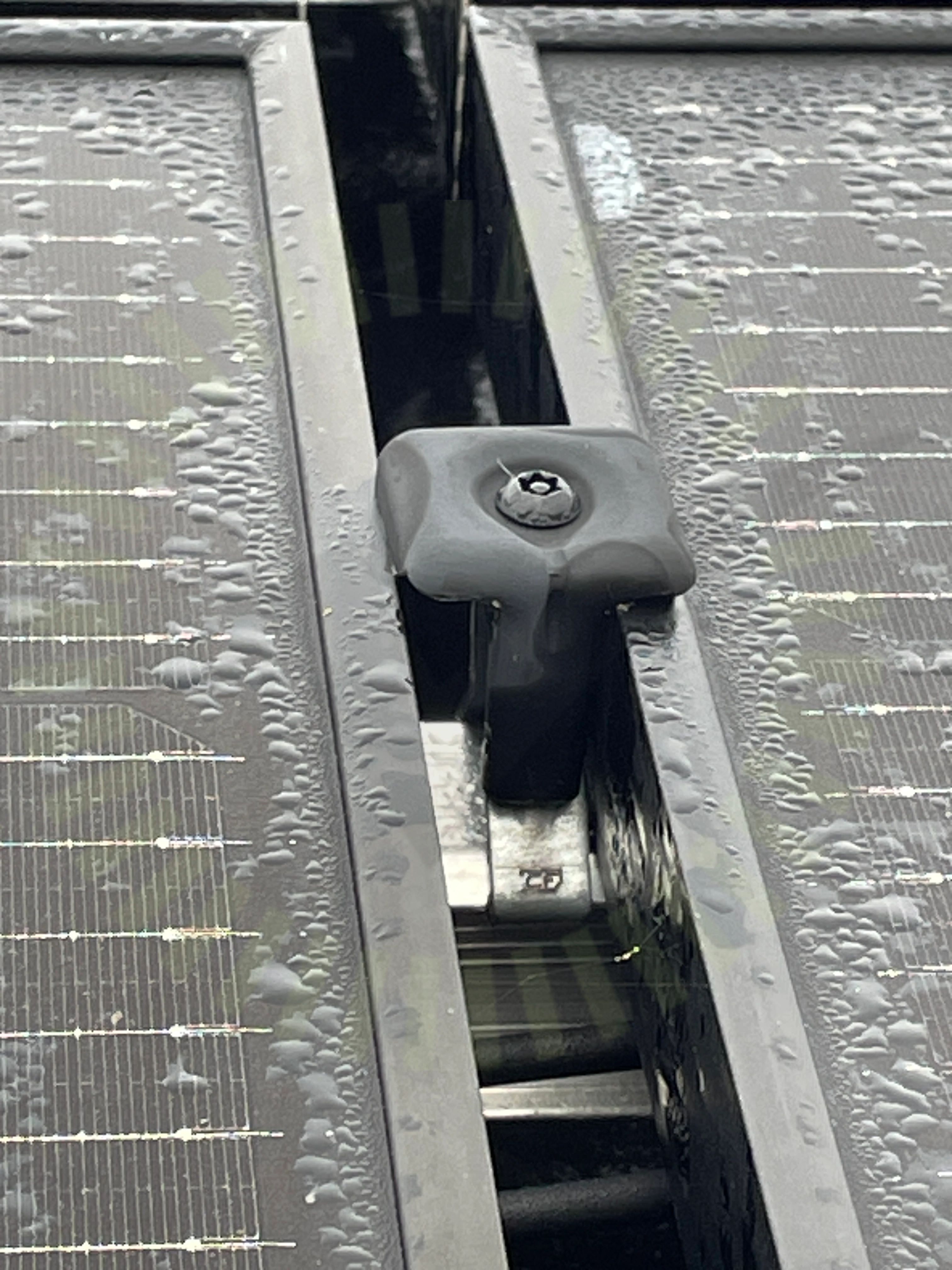

Klämmornas överlappning

5.6 Klämmornas överlappning

Inte godkänd

Klämman överlappar inte tillräckligt på ramen.

Godkända kontrollpunkter

12/18
Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKontaktdonPunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Varselmärkning

Anmärkningar

2/5

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas vid undercentral som matas från vöxelriktaren. Se referens.

SS 436 40 00 (712.514.101)
Varning för likspänning

6.2 Varning för likspänning

Inte godkänd

Varselmärkningen ska förklara att spänningssatta delar inte går att göra spänningslösa och därför innebär en risk.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5
Missvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

3/37
Avstånd närliggande objekt

7.1 Avstånd närliggande objekt

Överenskommelse

Placering med kundens godkännande

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
Genomföringar

7.2 Genomföringar

Inte godkänd

Genomföring inte tillförlitligt tätad.

SS 436 40 00 (527.2.1)
Kardeler anslutna

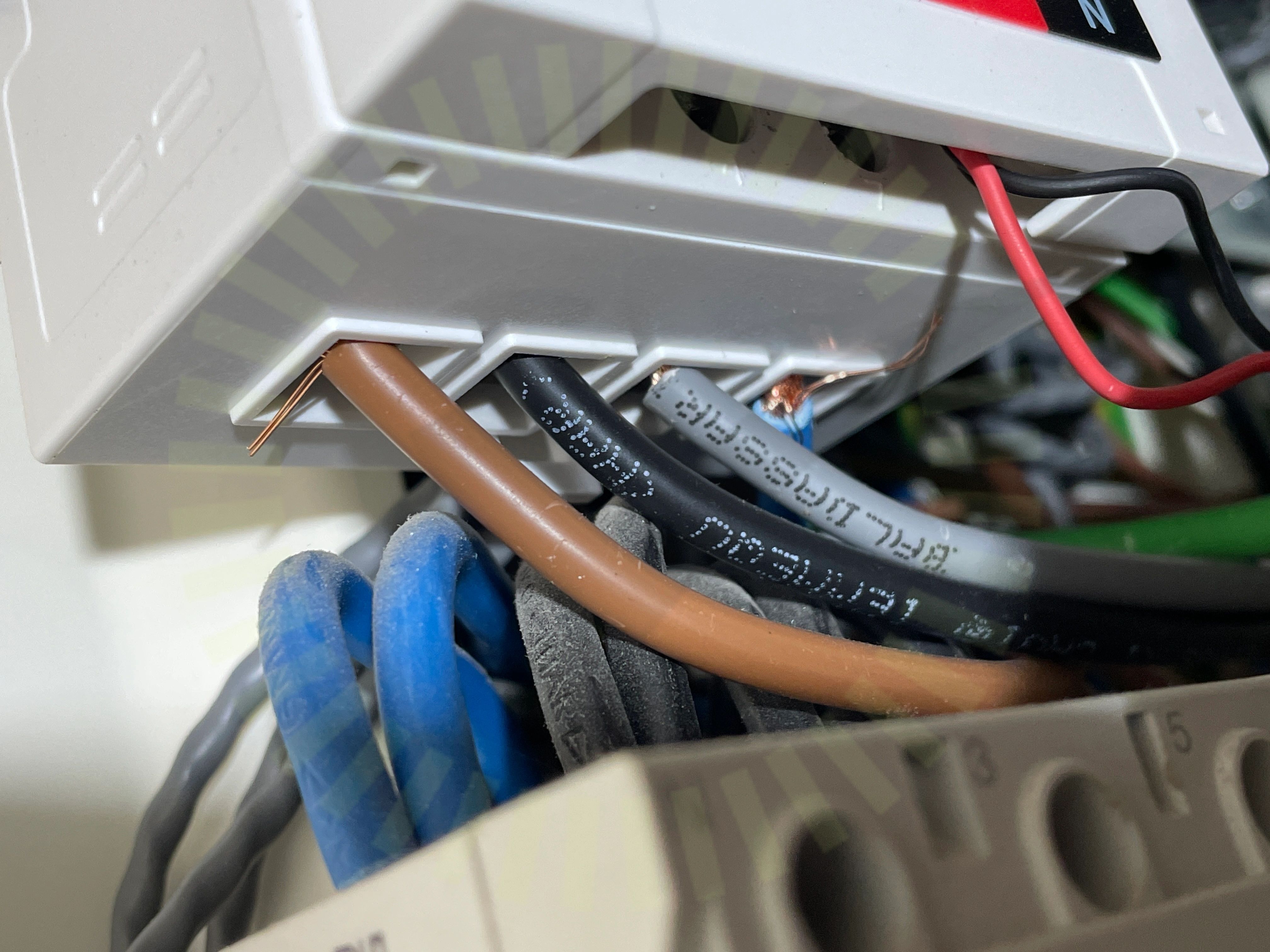

7.3 Kardeler anslutna
