Besiktningsrapport
9.7
Installation genom
Solcellen.nu
Datum
13 oktober 2023
Ort
Fridlevstad, Blekinge län
Genomföringar
Varning för likspänning
Avstånd närliggande objekt
93% godkända
7% ej godkända
Om installationen
Växelriktare
SunGrow: SH5-10RT
Batteri
SunGrow: SBR(XXX)
Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Godkända kontrollpunkter
7/7
Avstånd
Kommunikation
Lock
Miljökrav
PE
Skador
Vinkel
Varselmärkning
Anmärkningar
2/5
2.1 Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler. PV skylt saknas vid undercentral som matas från vöxelriktaren. Se referens.
SS 436 40 00 (712.514.101)

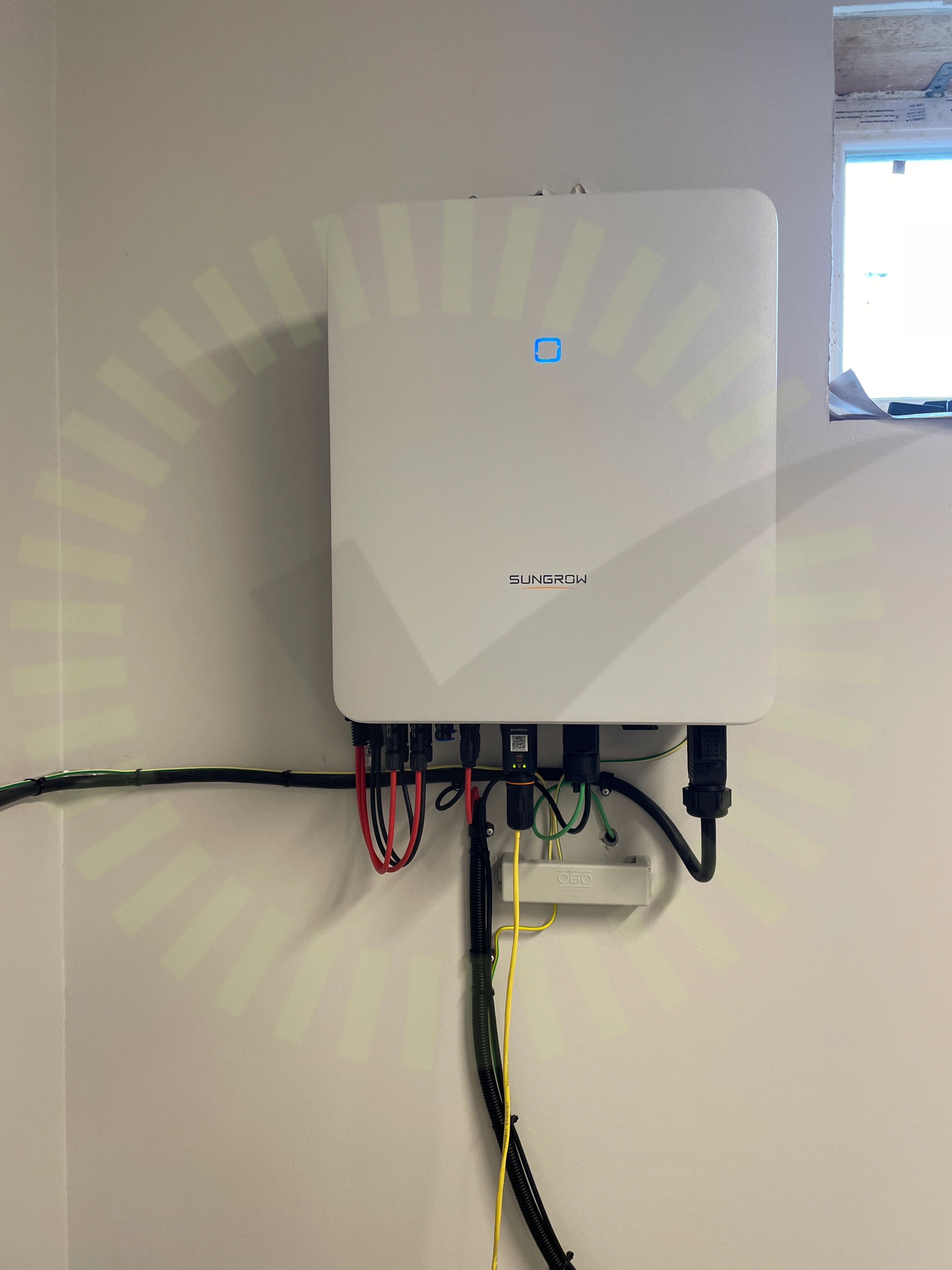

2.2 Varning för likspänning
Inte godkänd
Varselmärkningen ska förklara att spänningssatta delar inte går att göra spänningslösa och därför innebär en risk.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/5
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Växelriktare
Anmärkningar
2/35

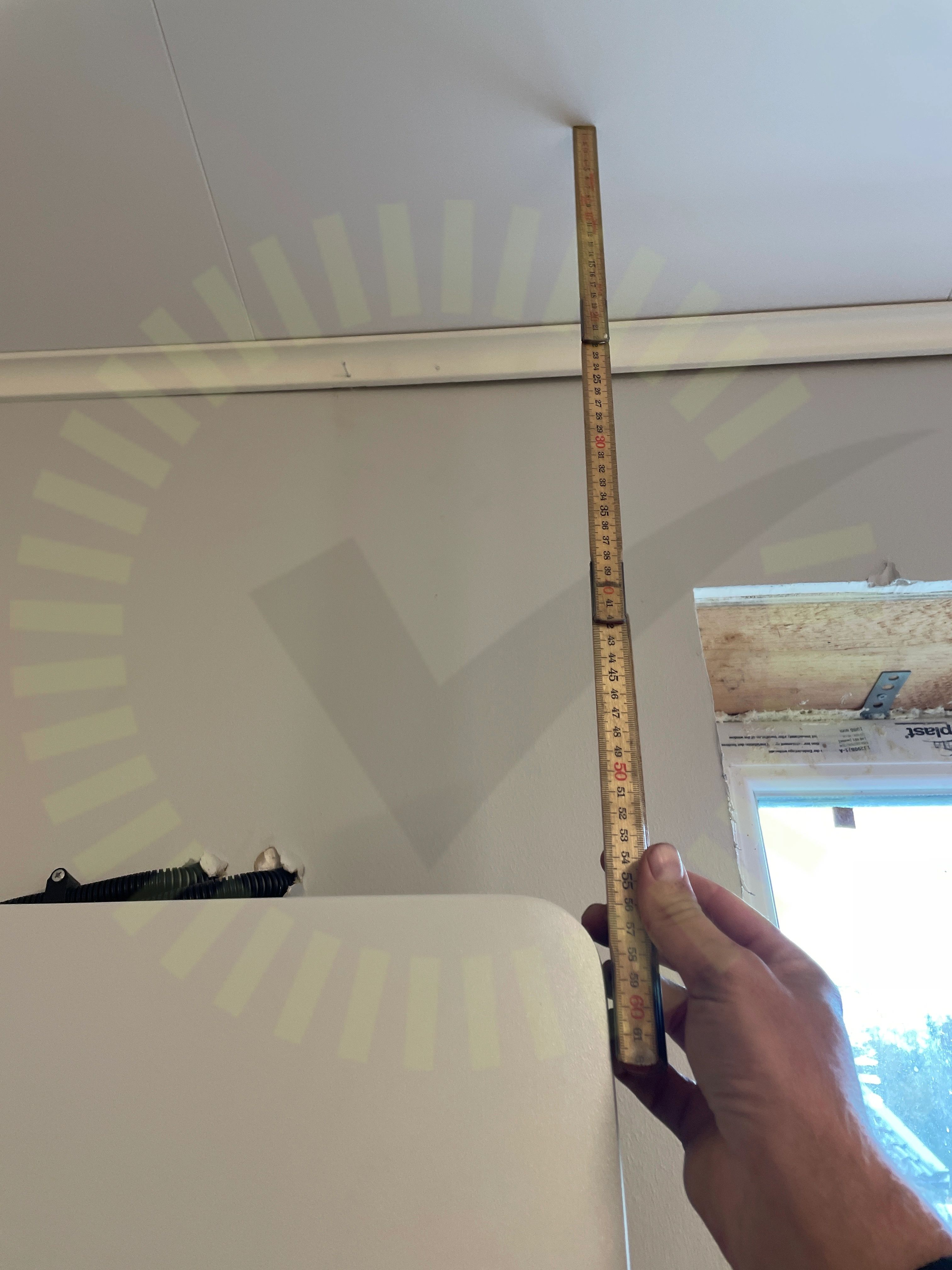

3.1 Avstånd närliggande objekt
Överenskommelse
Placering med kundens godkännande
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
3.2 Genomföringar
Inte godkänd
Genomföring inte tillförlitligt tätad.
SS 436 40 00 (527.2.1)
Godkända kontrollpunkter
33/35
AC Böjradie
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
