Institutet för Solenergikvalitet

Besiktningsrapport

8.7
x

Installation genom

Nordpolen Energi

Datum

26 maj 2023

Ort

Hisings Kärra, Västra Götalands län
Skruvar korrekt
DC Kablage förläggning
Underliggande takpanna
88% godkända13% ej godkända

Om installationen

PanelerDenim U M3 450 BB 120H
OptimerareSolarEdge: S-Serie
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareSolarEdge: SE3K-10K
Nordpolen Energi

Installerad av Nordpolen Energi som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Denim U M3 450 BB 120H

Godkända kontrollpunkter

12/13
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/13
Strängförläggning

K2: SingleRail: CrossHook 3S

Anmärkningar

3/27

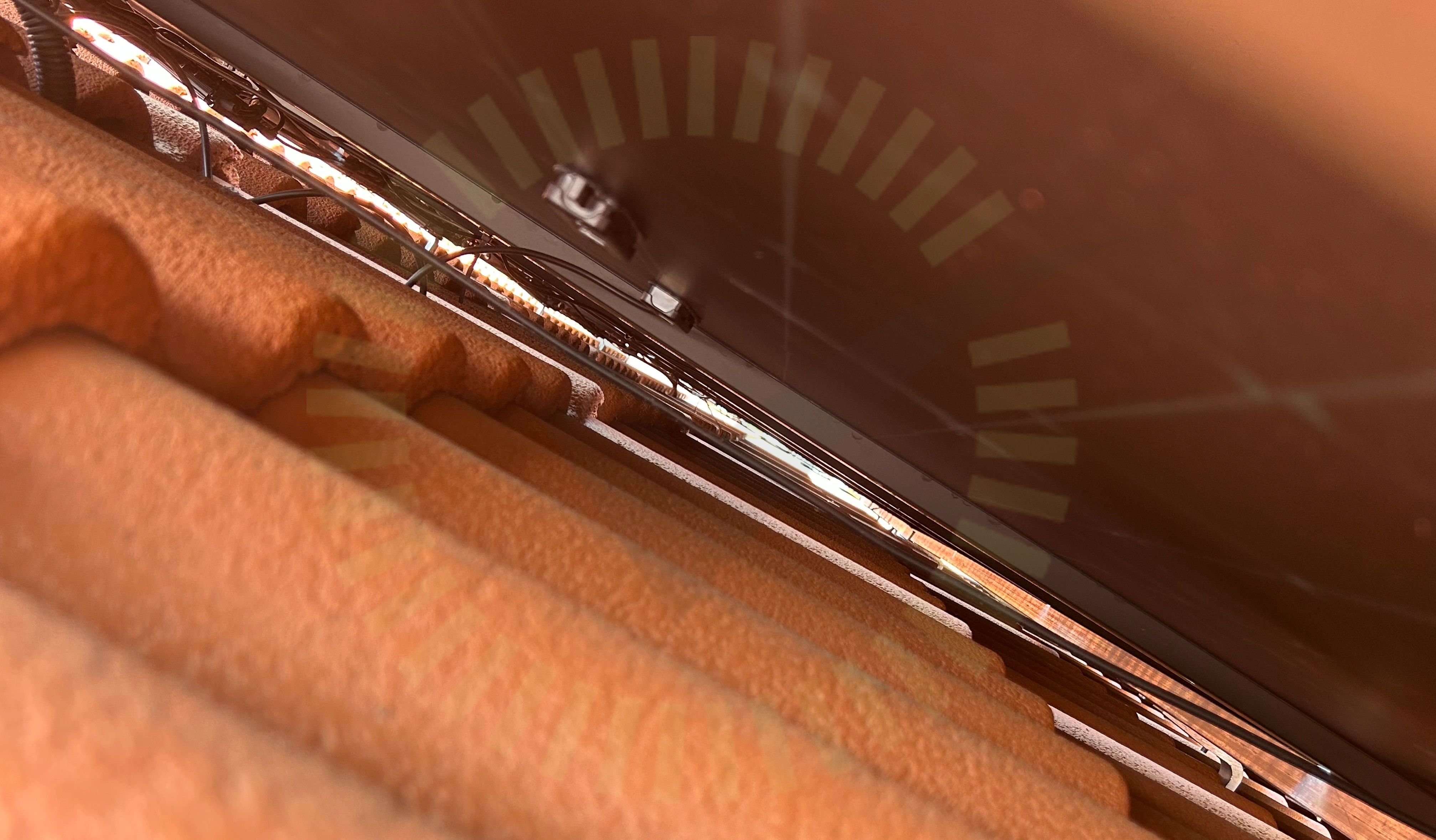

Kabeluppfästning

2.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.521.101 och 522.8.4)

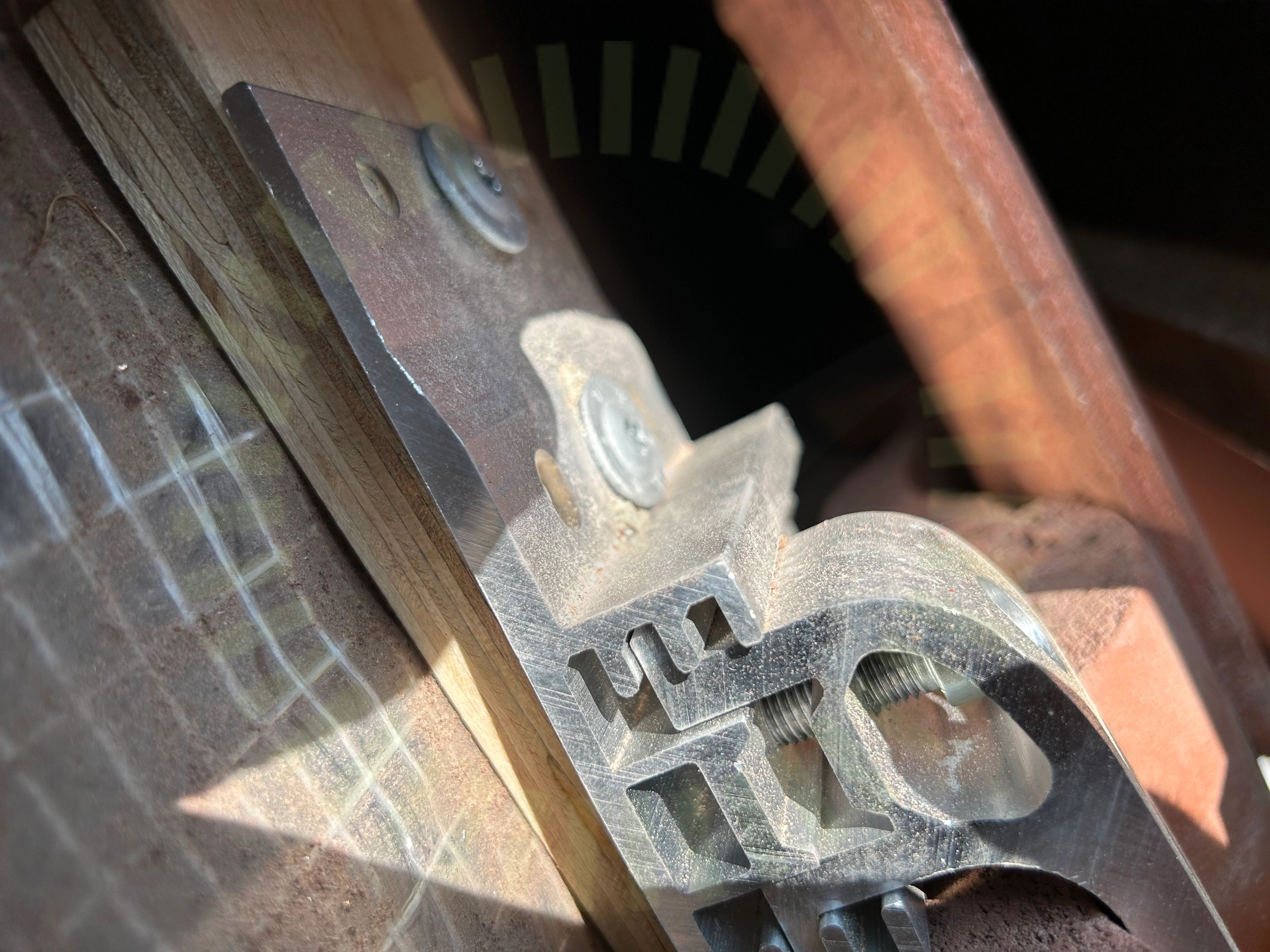

Skruvar korrekt

2.2 Skruvar korrekt

Inte godkänd

Skruvar ligger inte korrekt mot krokens bottendel.

K2 Roof hook with Heco Fastening Topix-plus screws, Sida 7

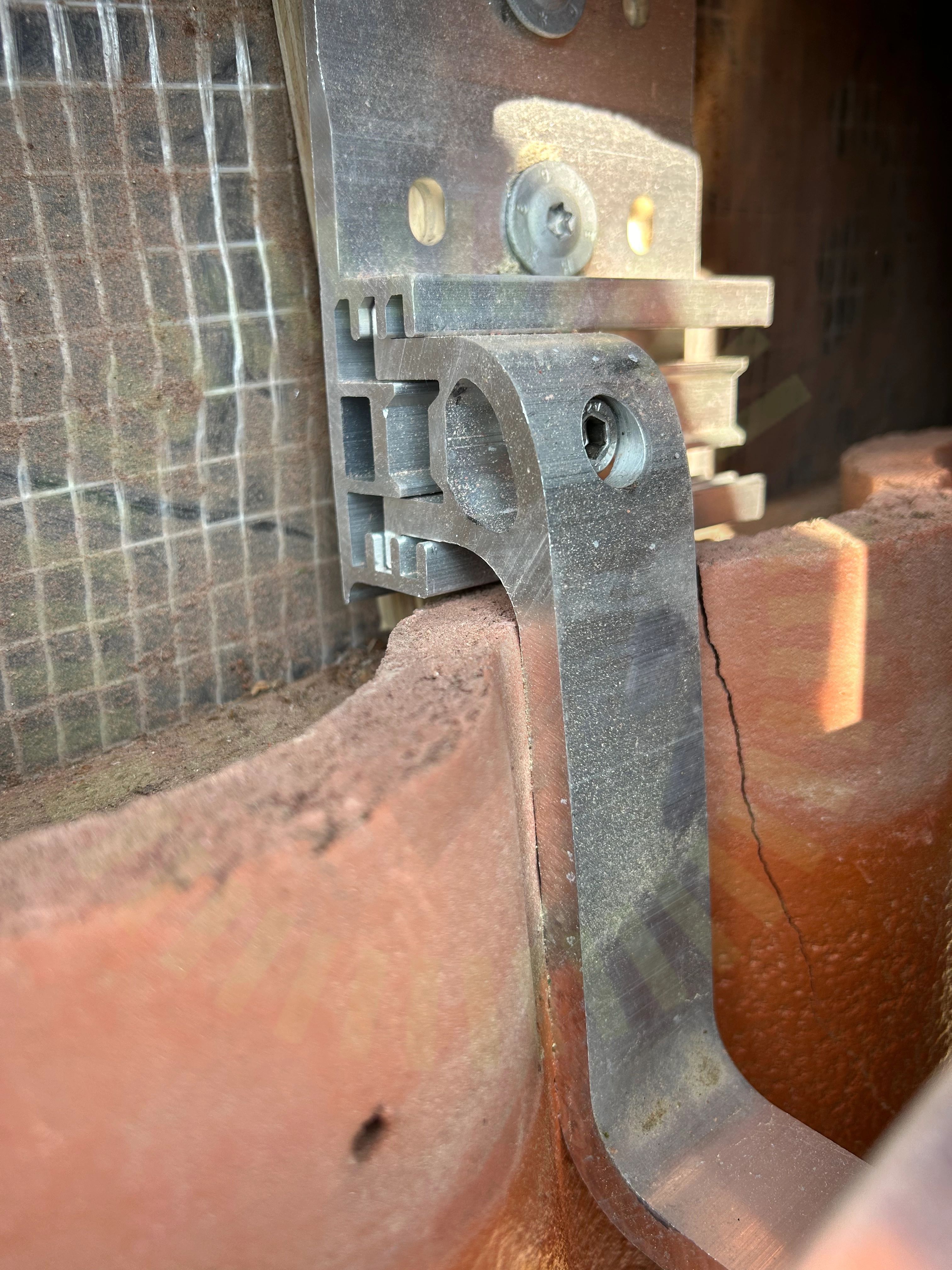

Underliggande takpanna

2.3 Underliggande takpanna

Inte godkänd

För kort avstånd mellan takkrok och underliggande takpanna. Underliggande takpanna har skadats.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 13

Godkända kontrollpunkter

23/27
Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTakstolsbreddTermisk brytpunkt skenorTvådelad takkrokVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/27
Takstolsinfästning

SolarEdge: SE3K-10K

Anmärkningar

7/37
AC Kablage förläggning

3.1 AC Kablage förläggning

Inte godkänd

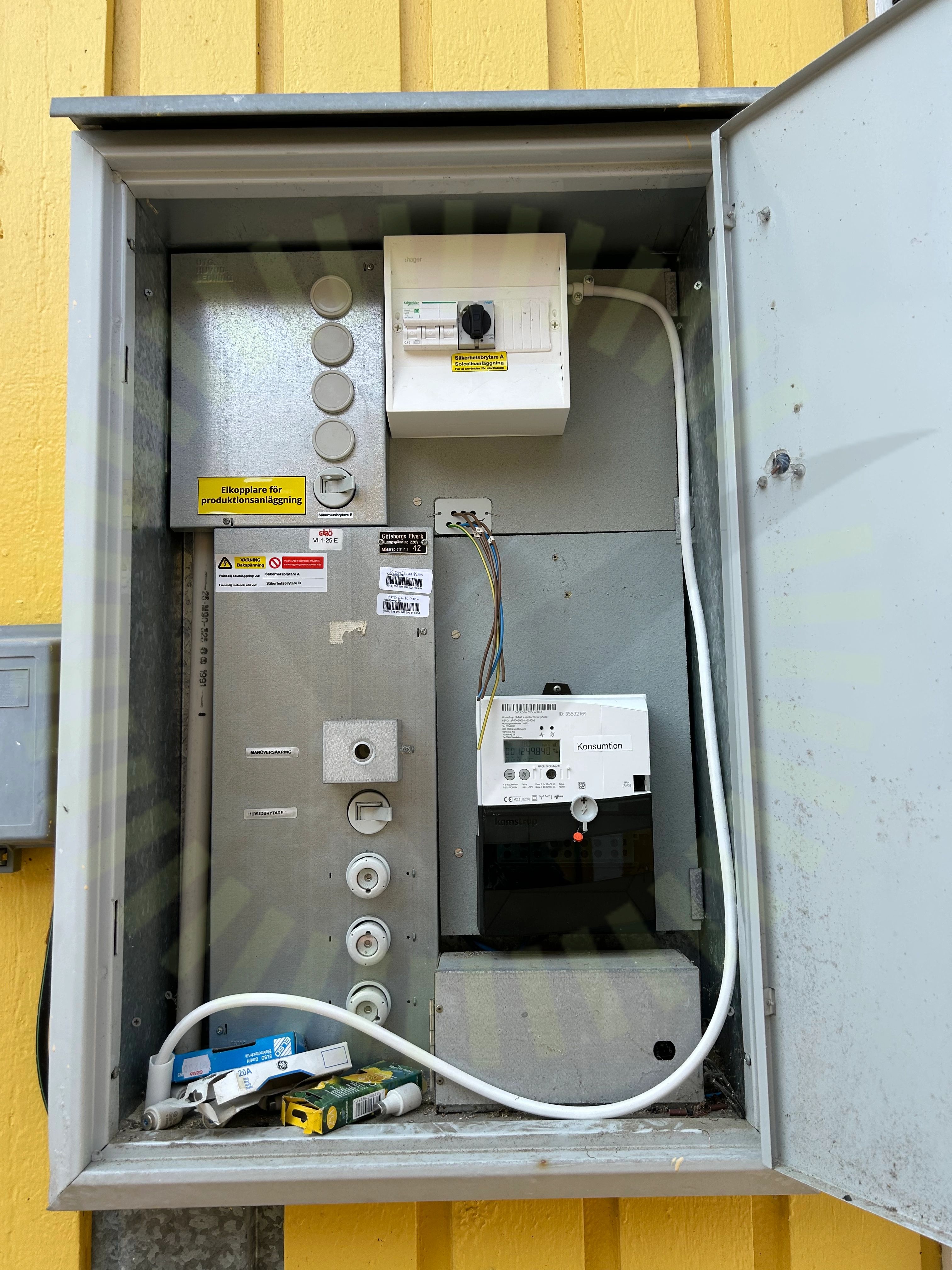

AC kabel ligger lös i fasadskåp lång sträcka.

DC Kablage förläggning

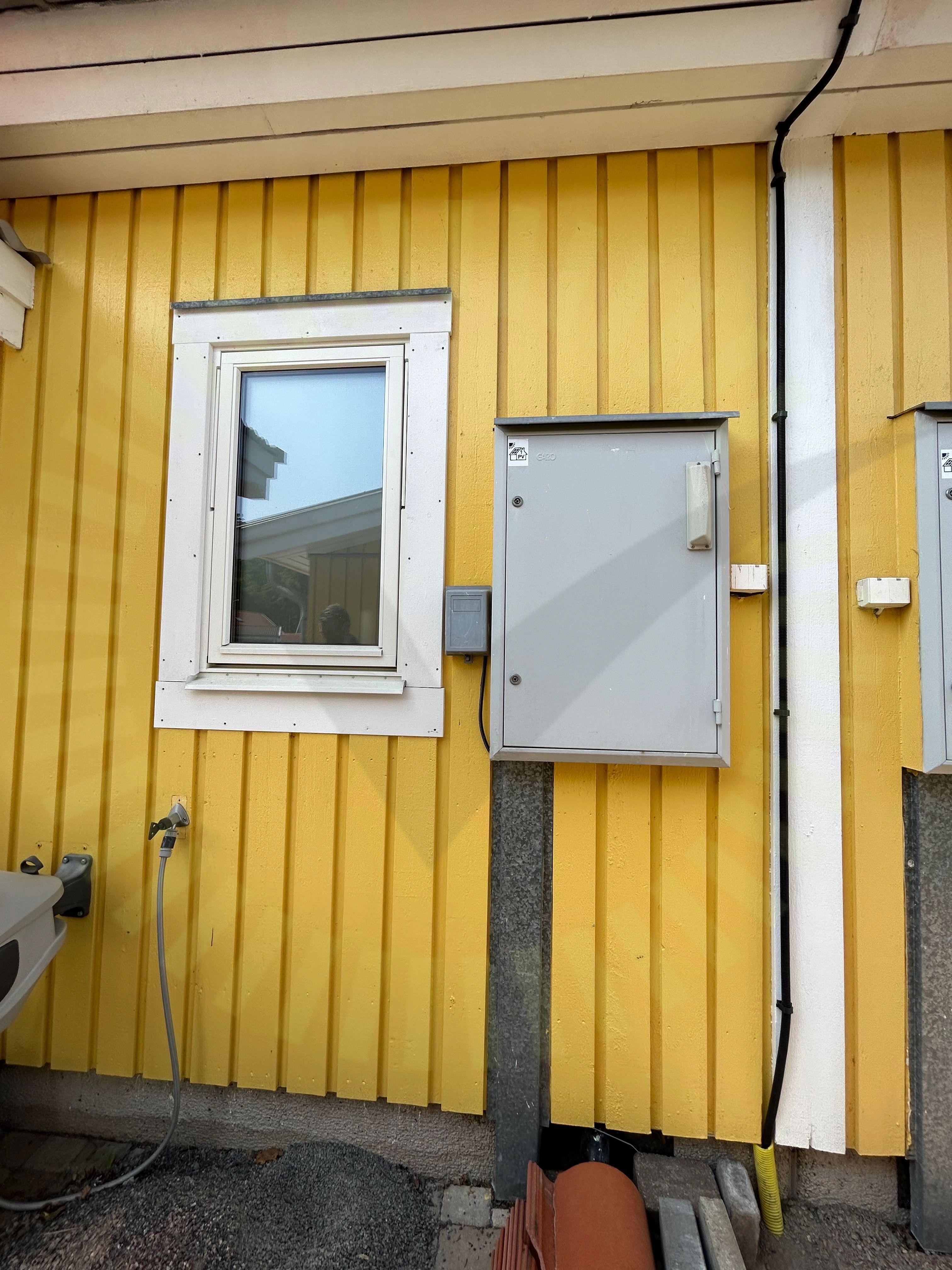

3.2 DC Kablage förläggning

Inte godkänd

Kablarna är inte uppfästa så de har tillräckligt stöd.

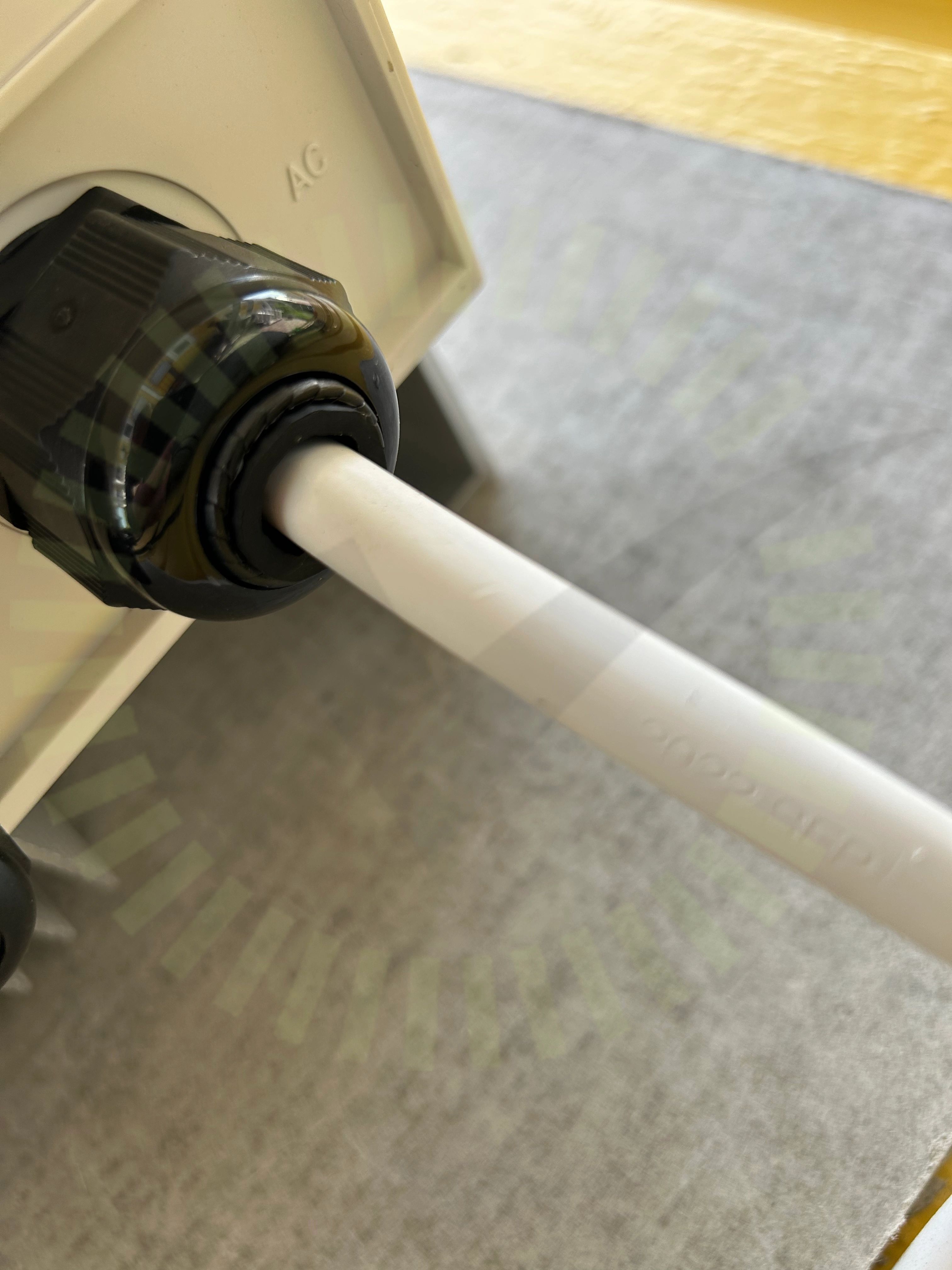

Förskruvning

3.3 Förskruvning

Inte godkänd

Förskruvningen sitter inte korrekt. Håller ej runt kabeln.

3.4 Märkning

Inte godkänd

Märkning av växelriktarens säkringar saknas.

3.5 AC Anslutning Växelriktare

Inte godkänd

Växelriktaren är inte ansluten korrekt till central. Jord och nolla lagt enbart på plint med jordledare som är 6mm.

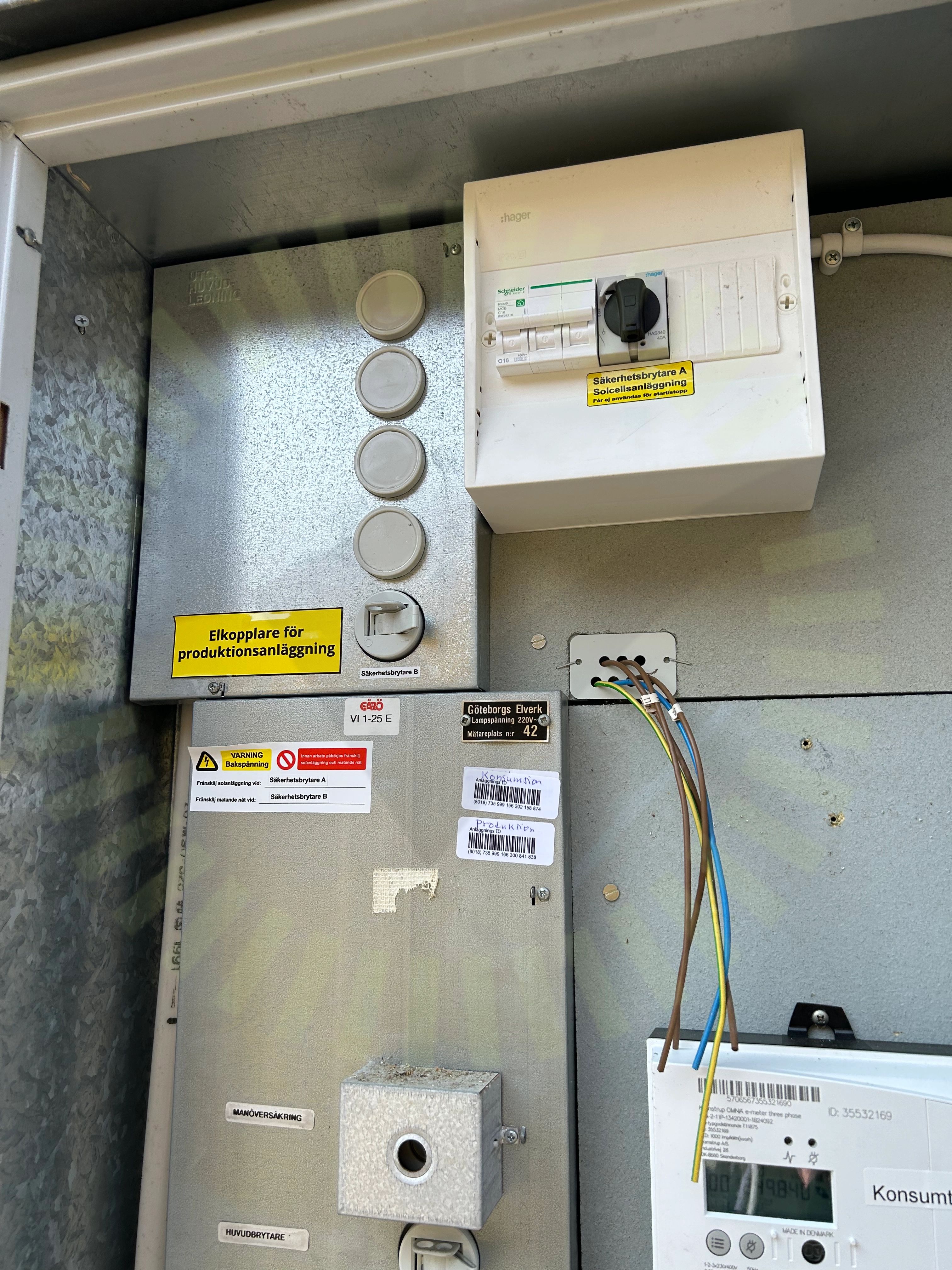

Tillförlitligt fäst

3.6 Tillförlitligt fäst

Inte godkänd

Skyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.

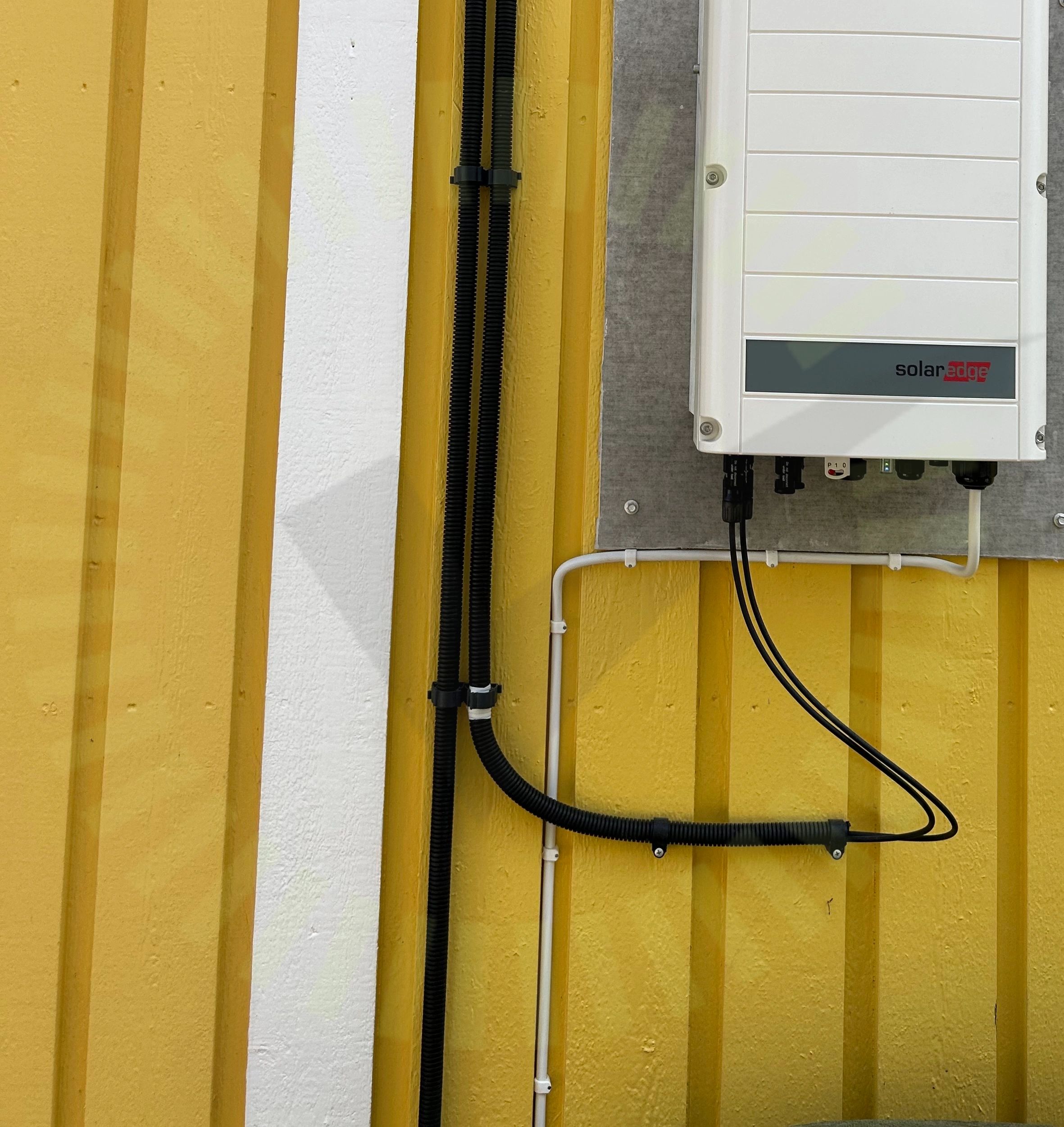

Varning för likspänning

3.7 Varning för likspänning

Inte godkänd

Märkning saknas

SS 436 40 00 (712.514.102)
