Besiktningsrapport
9.6
Installation genom
Söderens
Datum
15 december 2023
Ort
Landvetter, Västra Götalands län
Säkringar växelriktare
Klämmornas placering
Förskruvning
97% godkända
3% ej godkända
Om installationen
Paneler
Trina: TSM-NEG9RC.27
Montagesystem
TJB: Solentra Krokfäste för råspont/bärläkt
Växelriktare
GroWatt: MOD 3-10KTL3-XH
Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Tak 1, TJB: Solentra Krokfäste för råspont/bärläkt
Godkända kontrollpunkter
21/22
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Höjdjustering
Kabeldragning mellan takytor
Kabeluppfästning
Klickfäste
Klämmans placering i skena
Mittklämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takgenomföring
Takkrokarnas CC
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Ej tillgängligt vid besiktning
1/22
Råspontsinfästning
Tak 1, Trina: TSM-NEG9RC.27
Anmärkningar
1/14

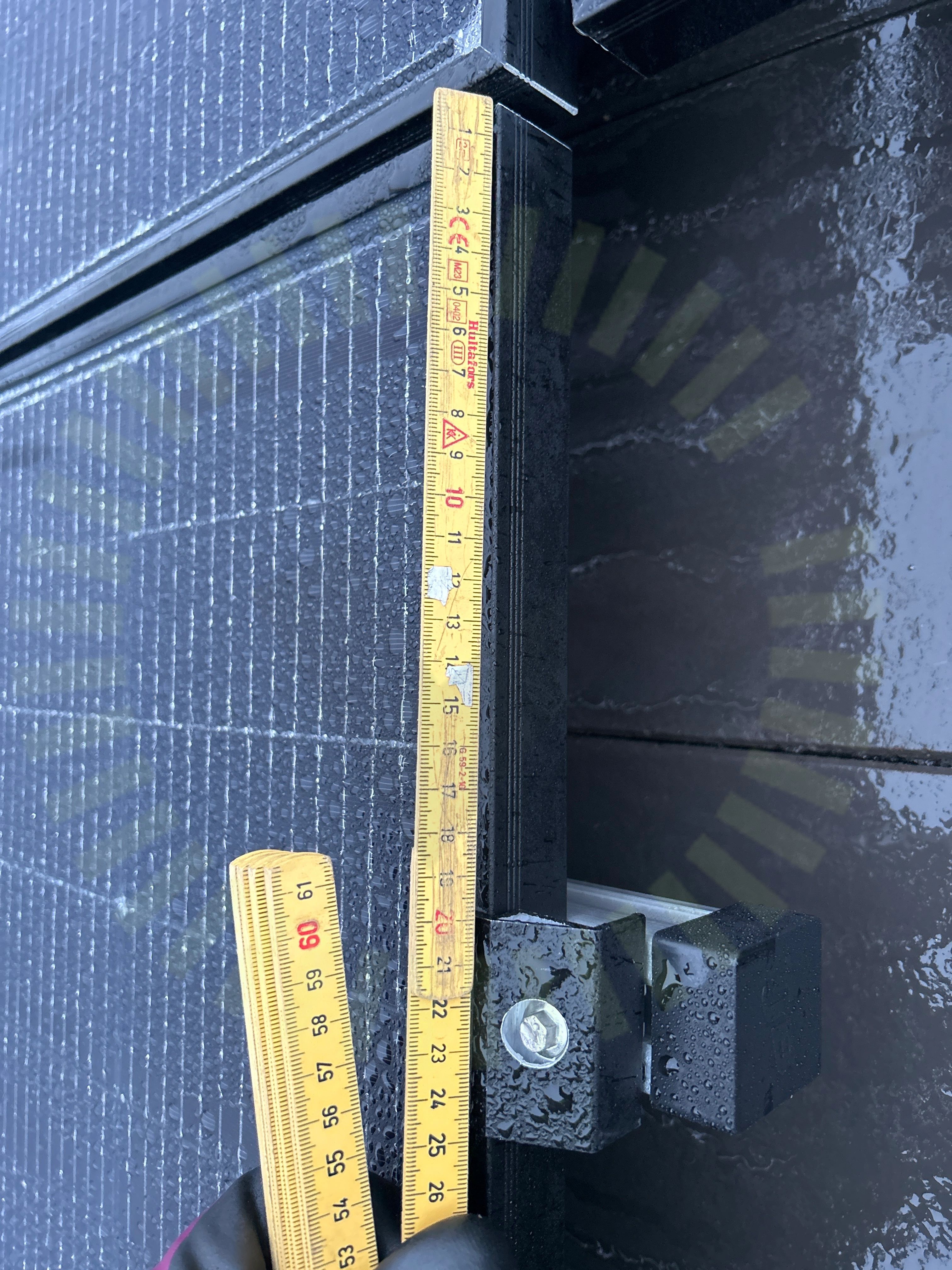

3.1 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
TrinaSolar: VertexSeriesUserManual UM-M-0002/Ver.G, Sida 18-19
Godkända kontrollpunkter
12/14
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/14
Strängförläggning
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
2/35

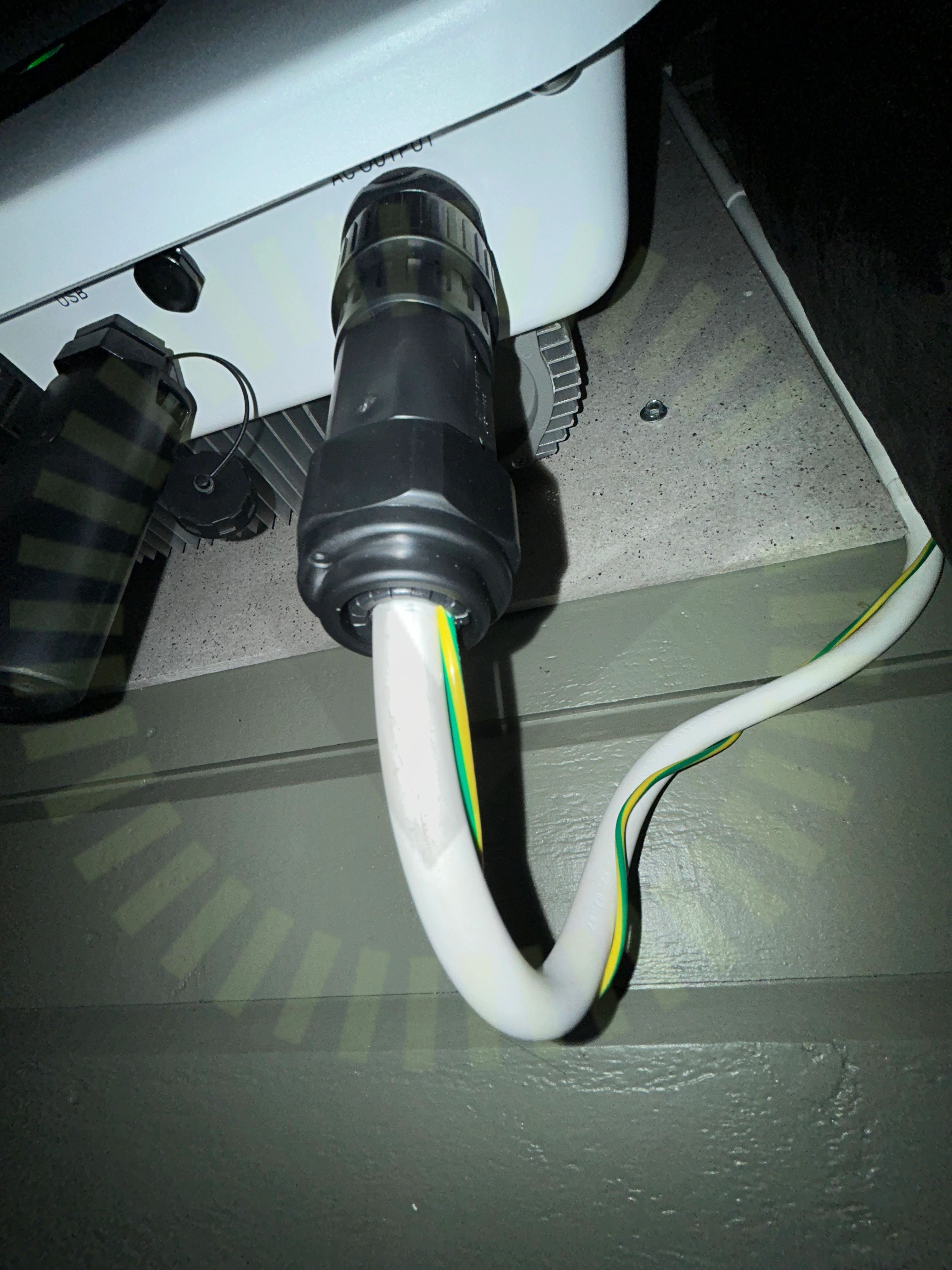

5.1 Förskruvning
Inte godkänd
Två kablar i en förskruvning.

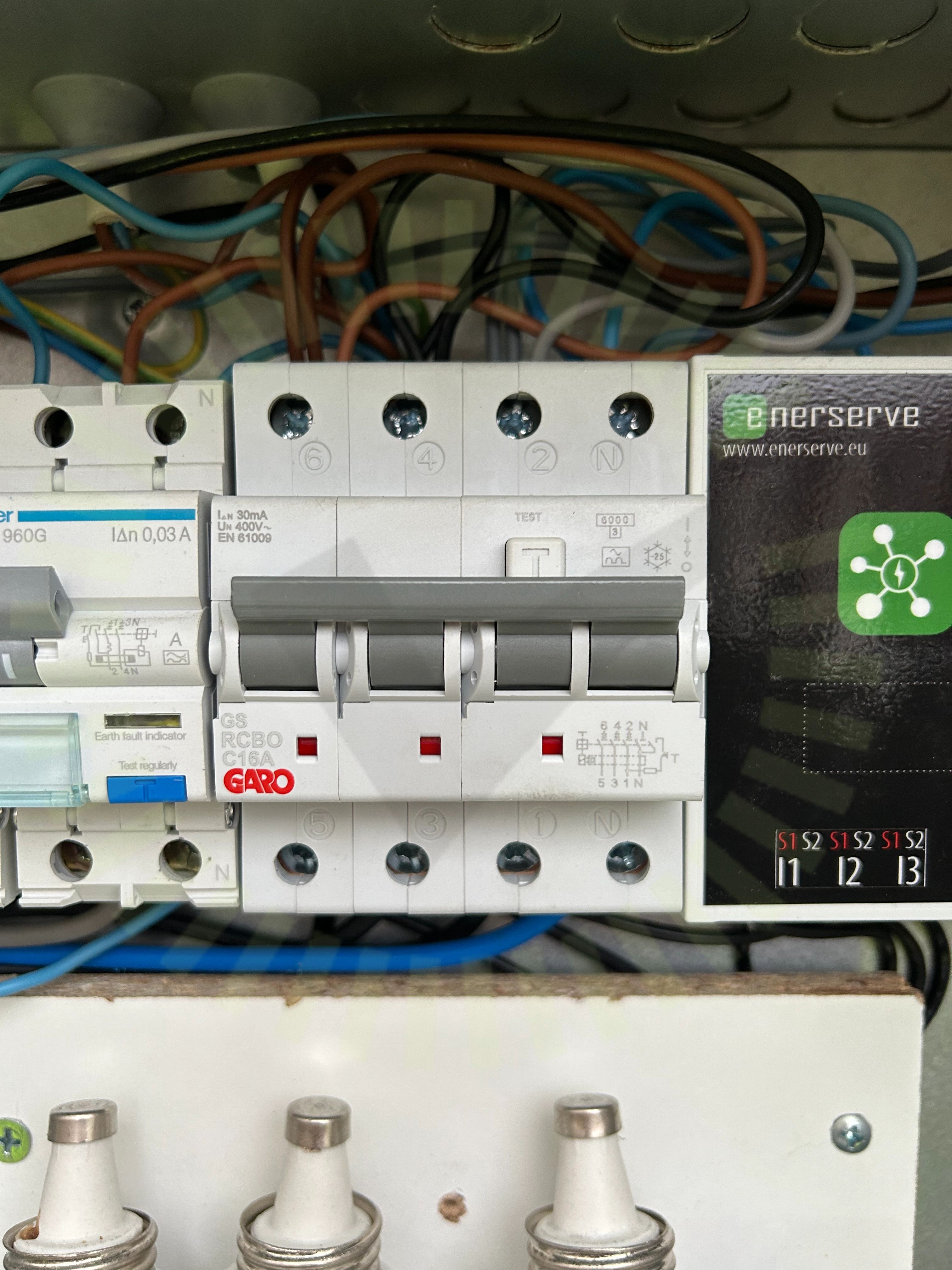

5.2 Säkringar växelriktare
Inte godkänd
Växelriktaren skall vara separat avsäkrad.
Godkända kontrollpunkter
33/35
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
