Institutet för Solenergikvalitet

Besiktningsrapport

9.3
x

Installation genom

Söderens

Datum

4 februari 2025

Ort

Mölndal, Västra Götalands län
Råspontsinfästning
Skenornas överhäng
Varning för likspänning
94% godkända6% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27
MontagesystemTJB: Solentra Powerhook för bärläkt
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörUndercentral
TillbehörEastron: Sigen Sensor TP-CT120-DH
Söderens

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

4/46
DC Kontakter

2.1 DC Kontakter

Inte godkänd

Kontakter i förbindelse med växelriktare är från olika tillverkare.

SS 436 40 00 (712.526)
Enkelisolerade ledare

2.2 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)
Förskruvning

2.3 Förskruvning

Inte godkänd

Två kablar förlagda i förskruvning avsedd för en kabel.

Varning för likspänning

2.4 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

42/46
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVäderbeständigt materialVäxelriktarens IP klassning

Smartmätare

Godkända kontrollpunkter

6/6
Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Tak 1, TJB: Solentra Powerhook för bärläkt

Anmärkningar

2/23
Råspontsinfästning

4.1 Råspontsinfästning

Inte godkänd

Skruvarna är placerade i fel hål i kroken.

TJB: Solentra Monteringsanvisningar Powerhook 20250124

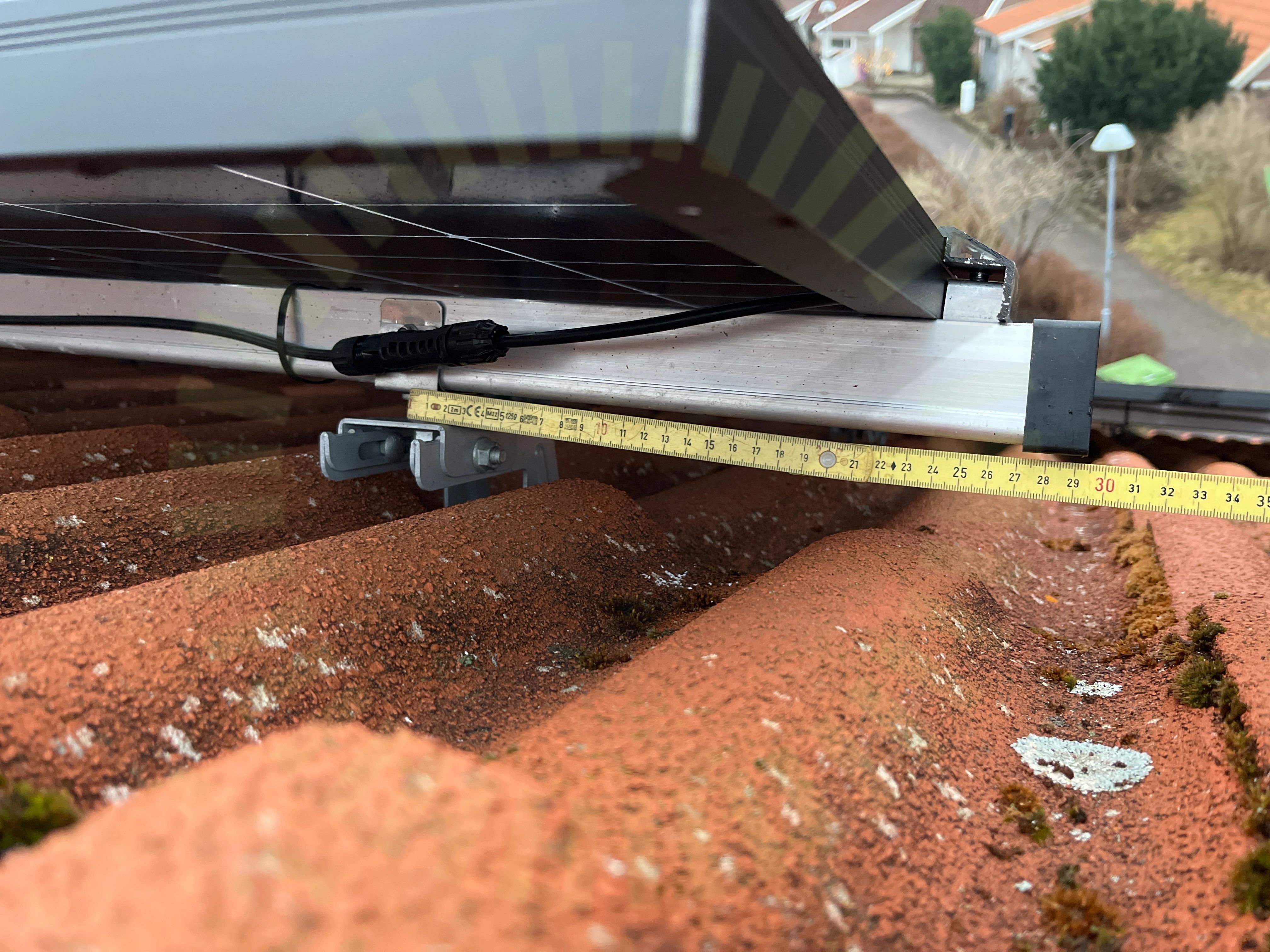

Skenornas överhäng

4.2 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

TJB: Solentra Monteringsanvisningar Infästningsskena 240110

Godkända kontrollpunkter

21/23
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlickfästeKlämmans placering i skenaLäktens dimensionLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, Trina: TSM-NEG9RC.27

Godkända kontrollpunkter

13/14
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/14
Strängförläggning

Undercentral

Godkända kontrollpunkter

6/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Växelriktare

Anmärkningar

1/1

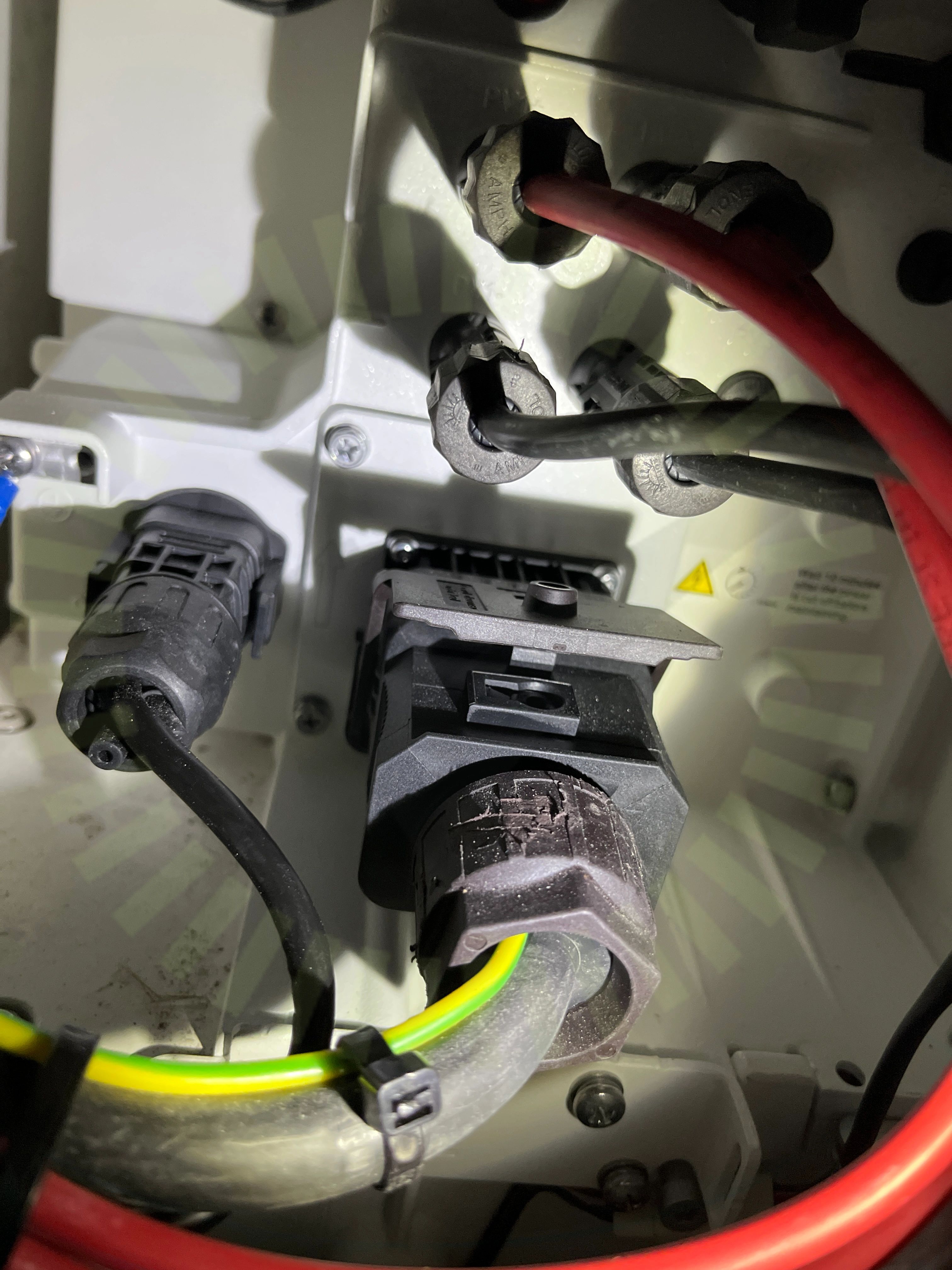

Förskruvning 2

7.1 Förskruvning 2

Inte godkänd

Skruven som håller fast kontakten är inte åtdragen.
