Institutet för Solenergikvalitet

Besiktningsrapport

9.0
x

Installation genom

Solcellen.nu

Datum

13 mars 2024

Ort

Vattholma, Uppsala län
Yttre påverkan
Kabeluppfästning
Stress på kontakter
91% godkända9% ej godkända

Om installationen

PanelerTrina: TSM-DE09R.05W
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörSäkerhetsbrytare AC
TillbehörSäkerhetsbrytare DC Norwesco
TillbehörCHINT: Sungrow DTSU666
Solcellen.nu

Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Batteri

Godkända kontrollpunkter

15/15
Batteri PEBatterimodulDC anslutningFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Smartmätare

Godkända kontrollpunkter

4/4
Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Säkerhetsbrytare DC

Anmärkningar

1/7
Yttre påverkan

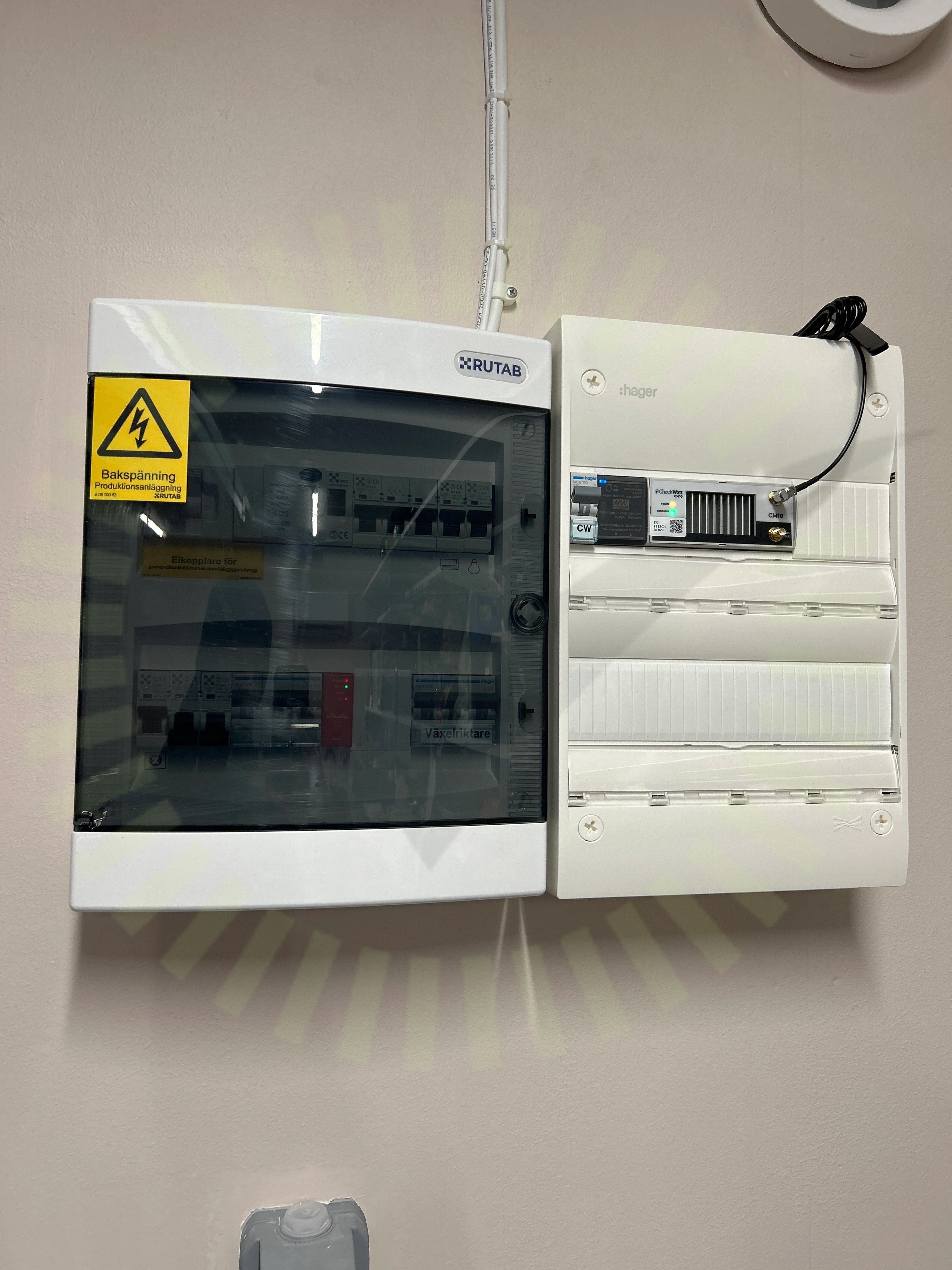

5.1 Yttre påverkan

Inte godkänd

Säkerhetsbrytare har utsatts för yttre påverkan.

Godkända kontrollpunkter

4/7
EgenskaperIdentifieringInfästningPlacering

Ej tillgängligt vid besiktning

2/7
BöjradieFörskruvningar

Tak 1, ESDEC Lutande Panntak

Anmärkningar

4/24
Kabeldragning mellan takytor

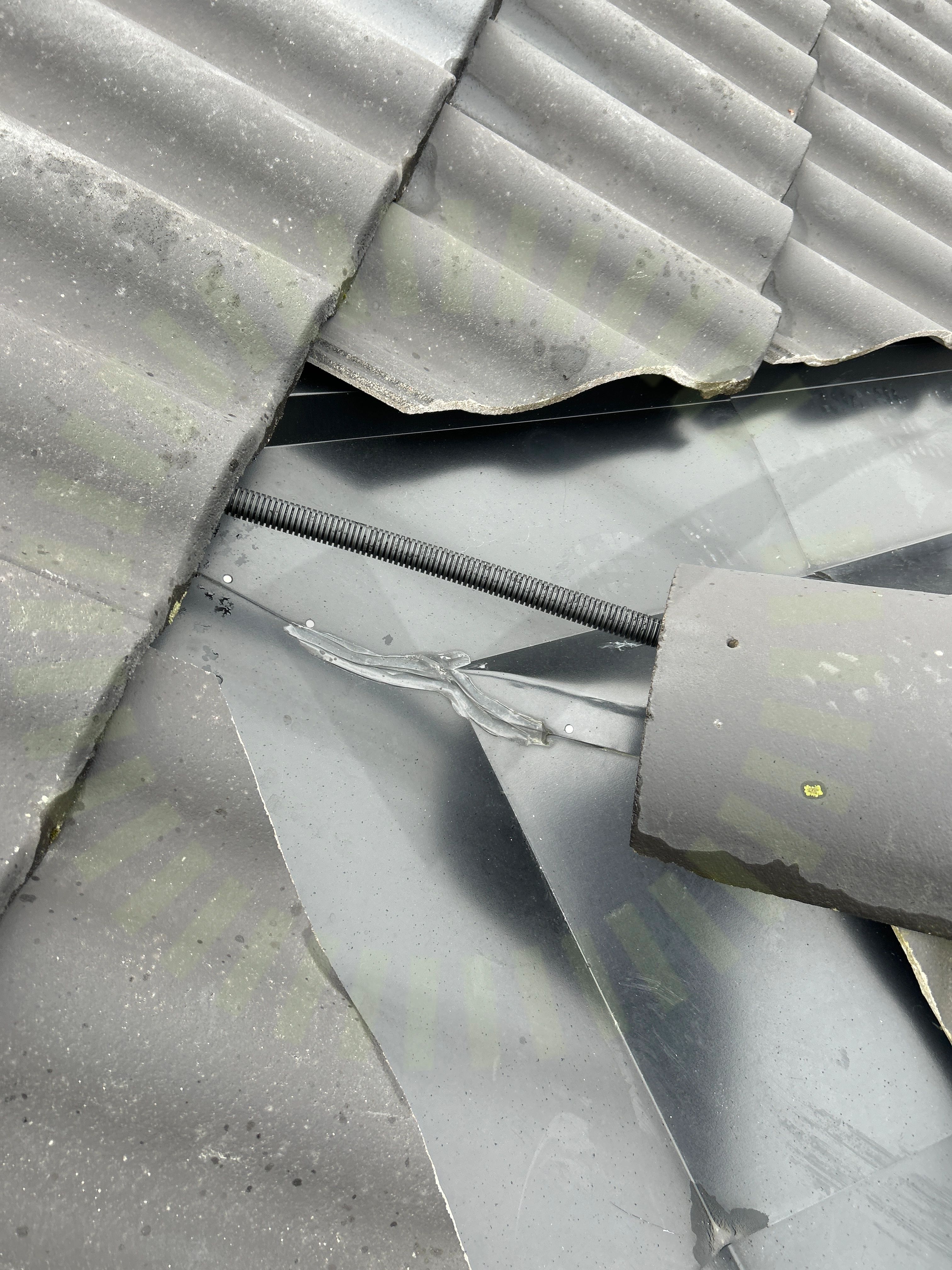

6.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte uppfäst med tillförlitligt stöd.

SS 436 40 00 (712.522.101)
Kabeluppfästning

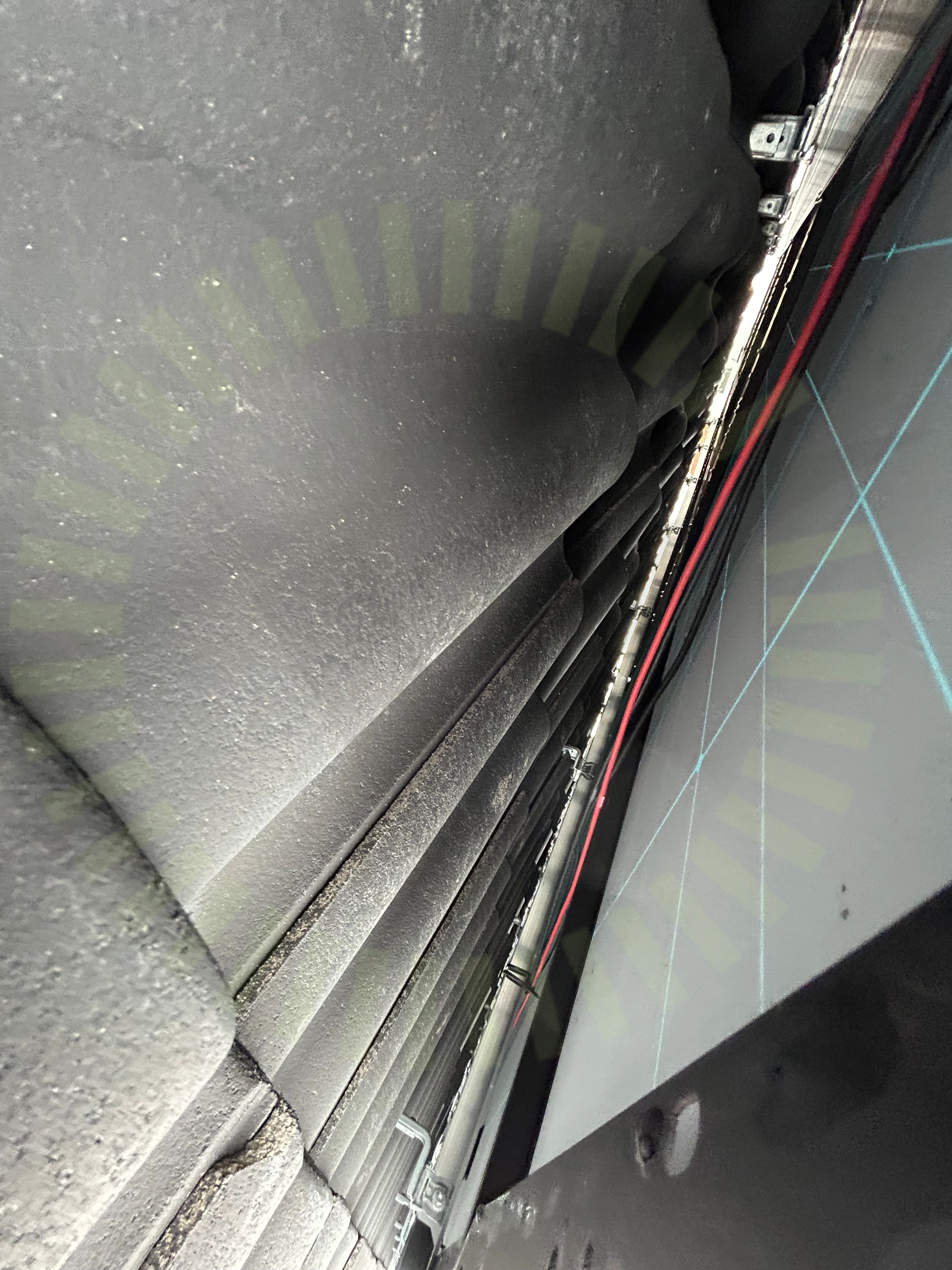

6.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

6.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

6.4 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

20/24
DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material

Tak 1, Trina: TSM-DE09R.05W

Anmärkningar

2/15
Klämmornas placering

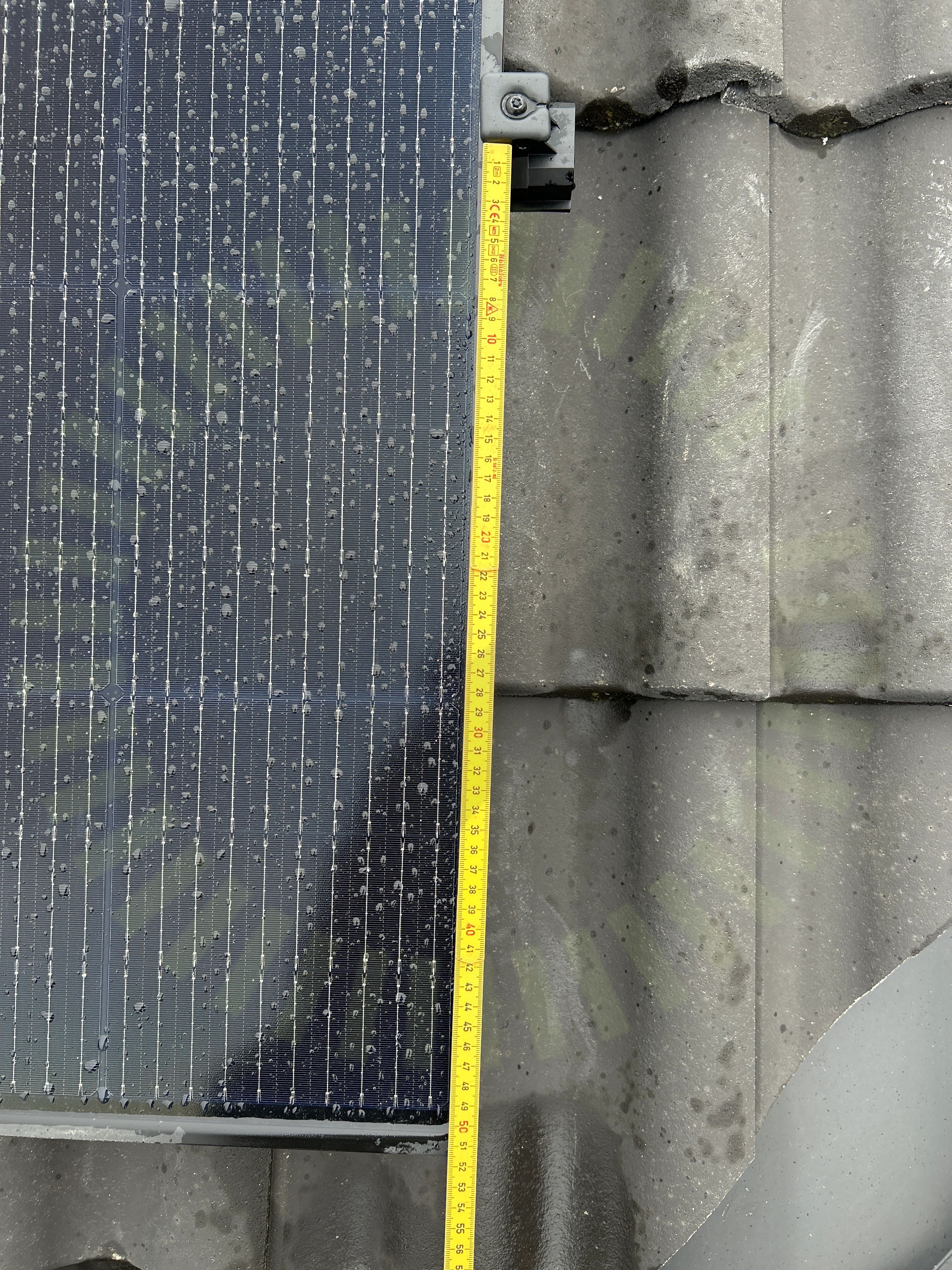

7.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Trina: User Manual UM-M-0002/Ver. J Nov 2023, Sida 19-22
Stress på kontakter

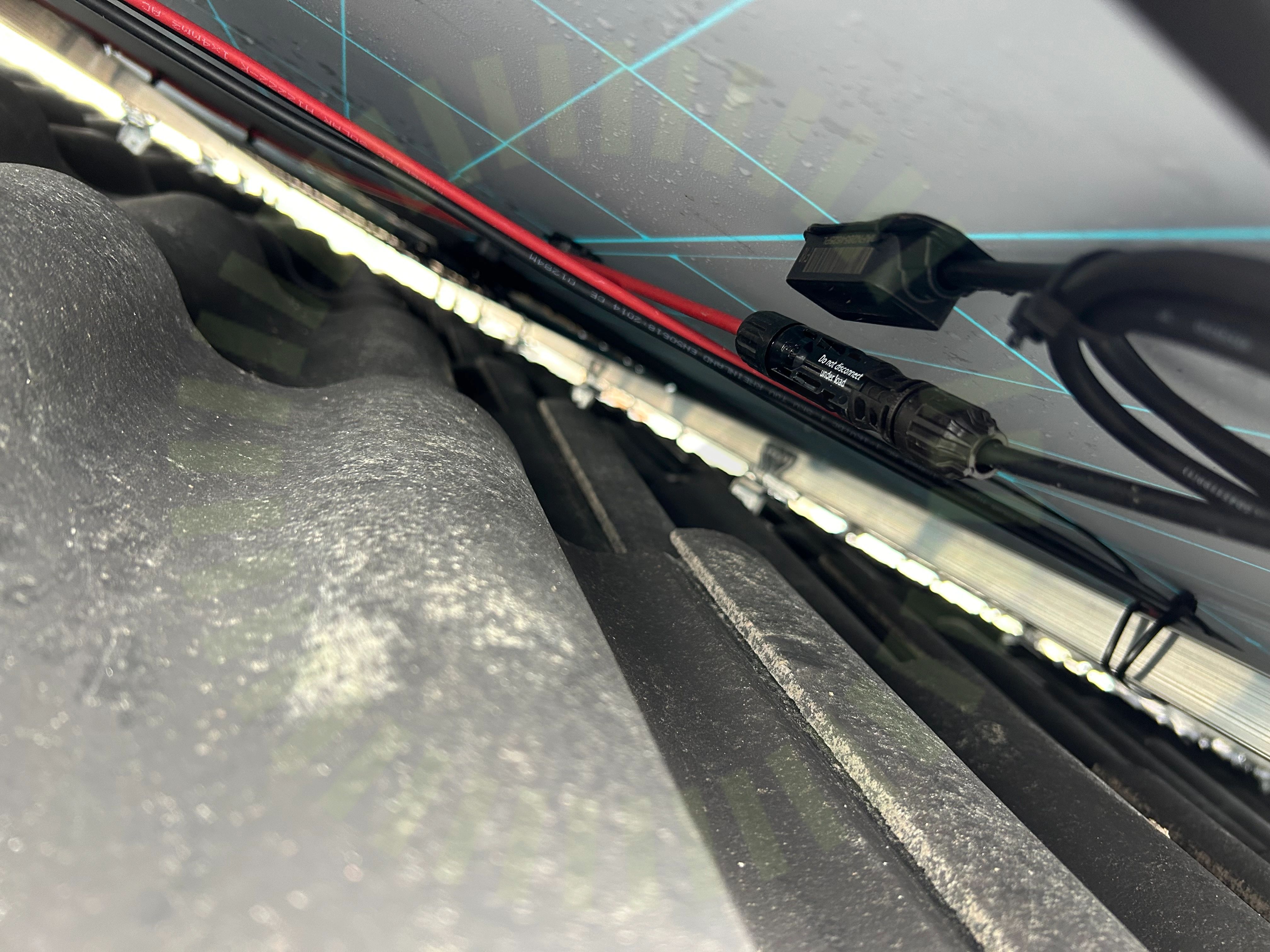

7.2 Stress på kontakter

Inte godkänd

Kontakt ej dragavlastad och utsätts för väderpåverkan.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

13/15
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning

Varselmärkning

Anmärkningar

1/4
Informering av solceller

8.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/4
Missvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/36
Tillgänglighet

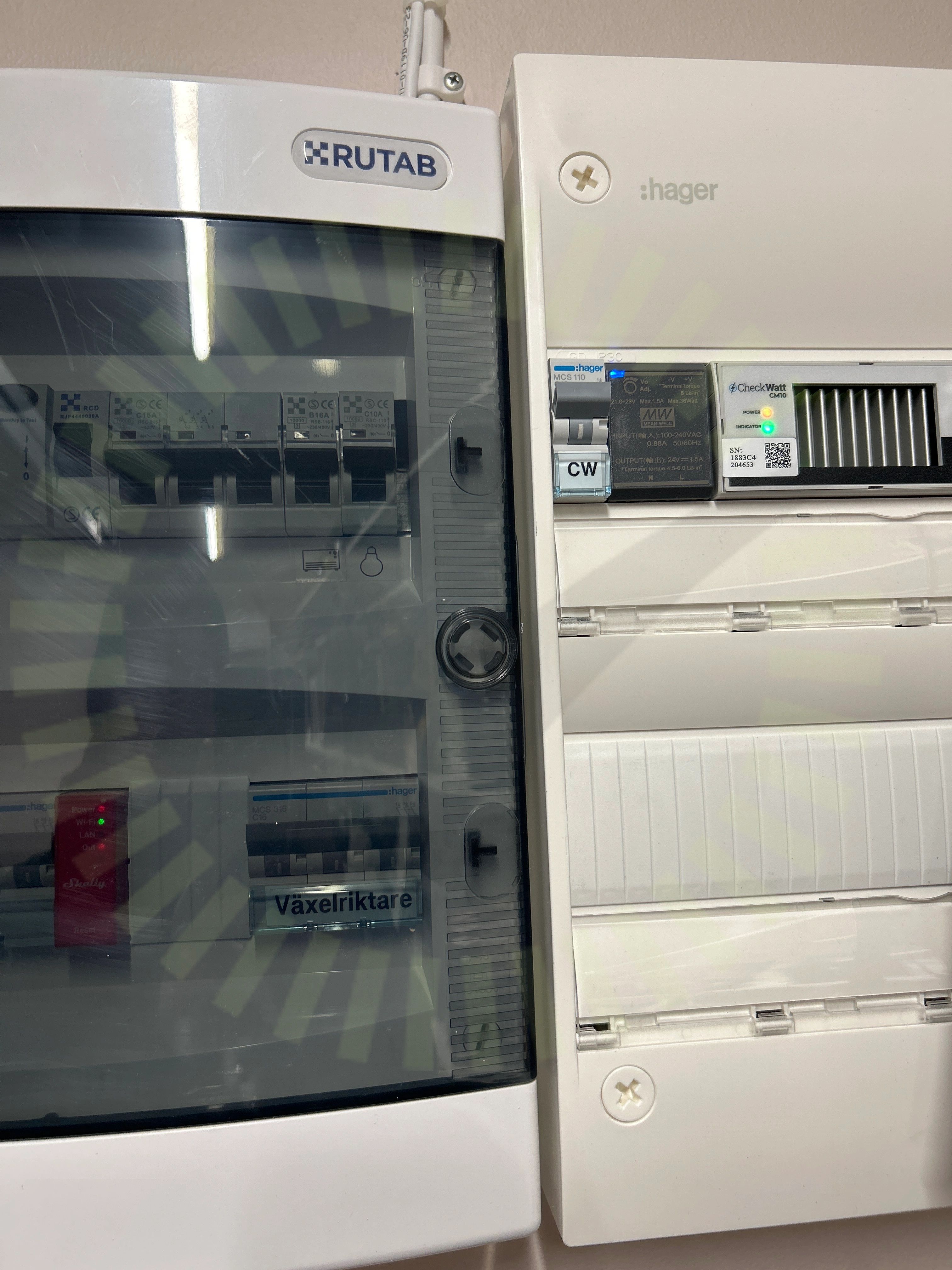

9.1 Tillgänglighet

Inte godkänd

Kapslingar är placerade så nära varandra att det försämrar tillgängligheten. Vänstra kapslingen kan endast öppnas om högra kapslingen öppnas.

SS 436 40 00 (513.1)

Godkända kontrollpunkter

31/36
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

4/36
DC Max SpänningDC Min SpänningGenomföringarSträngdesign
