Institutet för Solenergikvalitet

Besiktningsrapport

7.6
x

Installation genom

Veosol Energi AB

Datum

24 maj 2023

Ort

Vintrosa, Örebro län
Takstolsinfästning
Klämmornas placering
Klämmornas överlappning
77% godkända23% ej godkända

Om installationen

PanelerHyundai: HiE-S(385-410W)VG
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörSäkerhetsbrytare AC
Veosol Energi AB

Installerad av Veosol Energi AB som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

3/5

1.1 Städning

Kundkommentar

Kunden uppger att det ligger mycket skräp kvar på marken, på taket och i hängrännorna efter montaget.

1.2 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas.

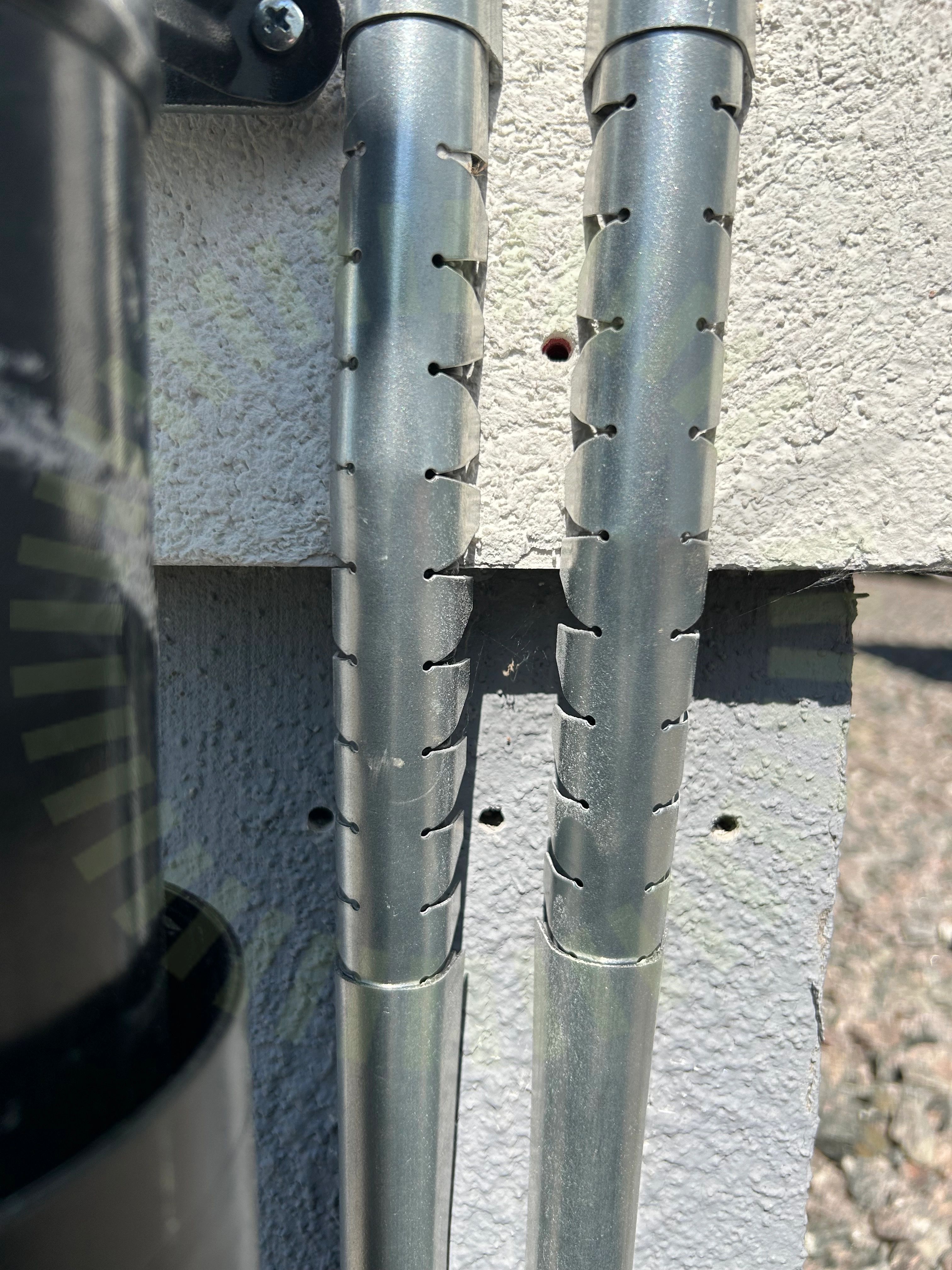

Återställning av borrhål

1.3 Återställning av borrhål

Inte godkänd

Flertalet borrhål har lämnats otätade i fasaden.

Godkända kontrollpunkter

2/5
AvtalSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Tegel, Hyundai: HiE-S(385-410W)VG

Anmärkningar

3/14

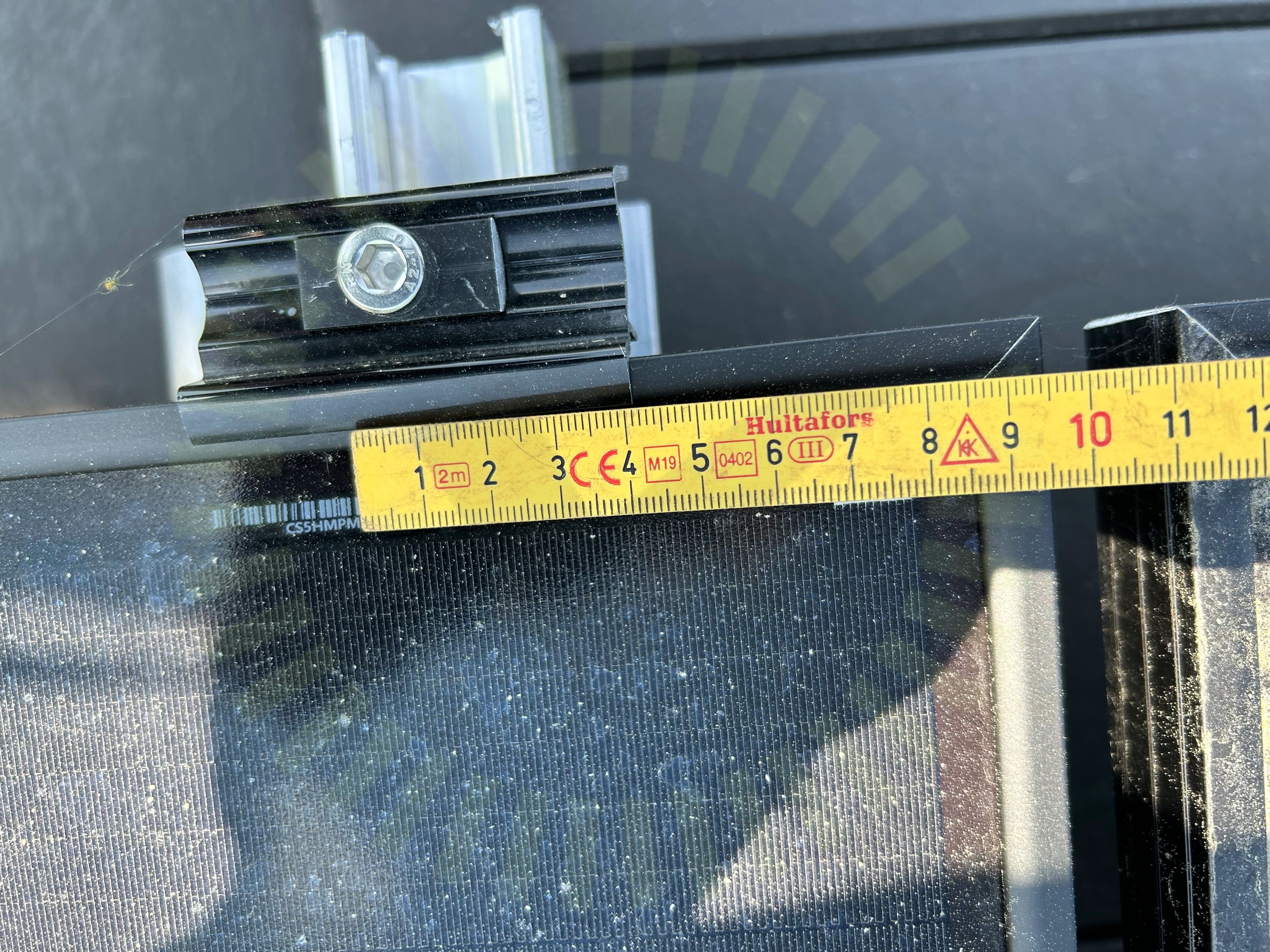

Klämmornas placering

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

HES INSTALLATION MANUAL (IEC) Issued on October. 25th, 2022 (Version1.2) sida 21.

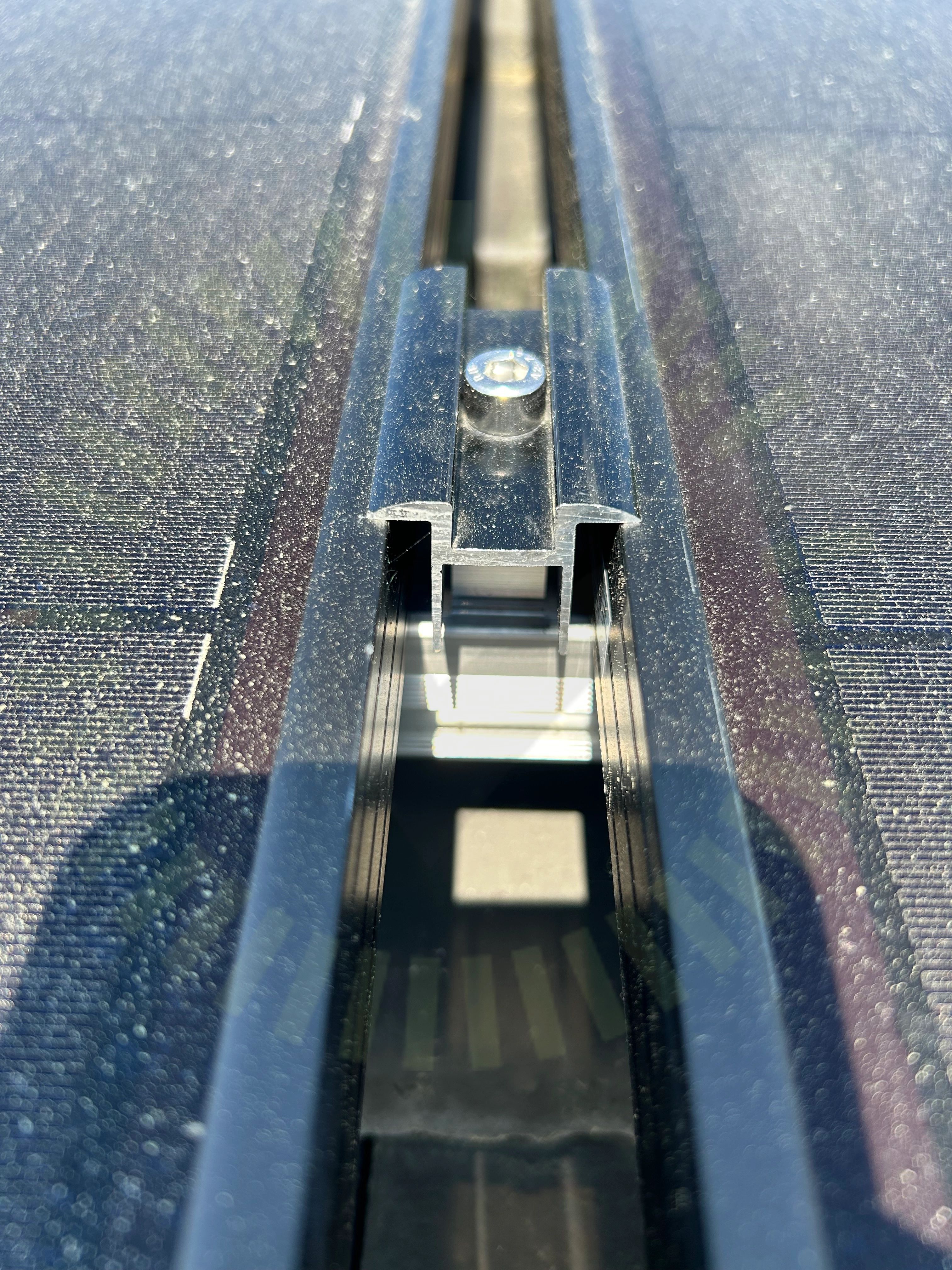

Klämmornas överlappning

3.2 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

HES INSTALLATION MANUAL (IEC) Issued on October. 25th, 2022 (Version1.2), Sida 20
Kopplingslåda

3.3 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan.

Godkända kontrollpunkter

10/14
Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckePanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/14
Strängförläggning

Tegel, K2: SingleRail: CrossHook 3S

Anmärkningar

13/32

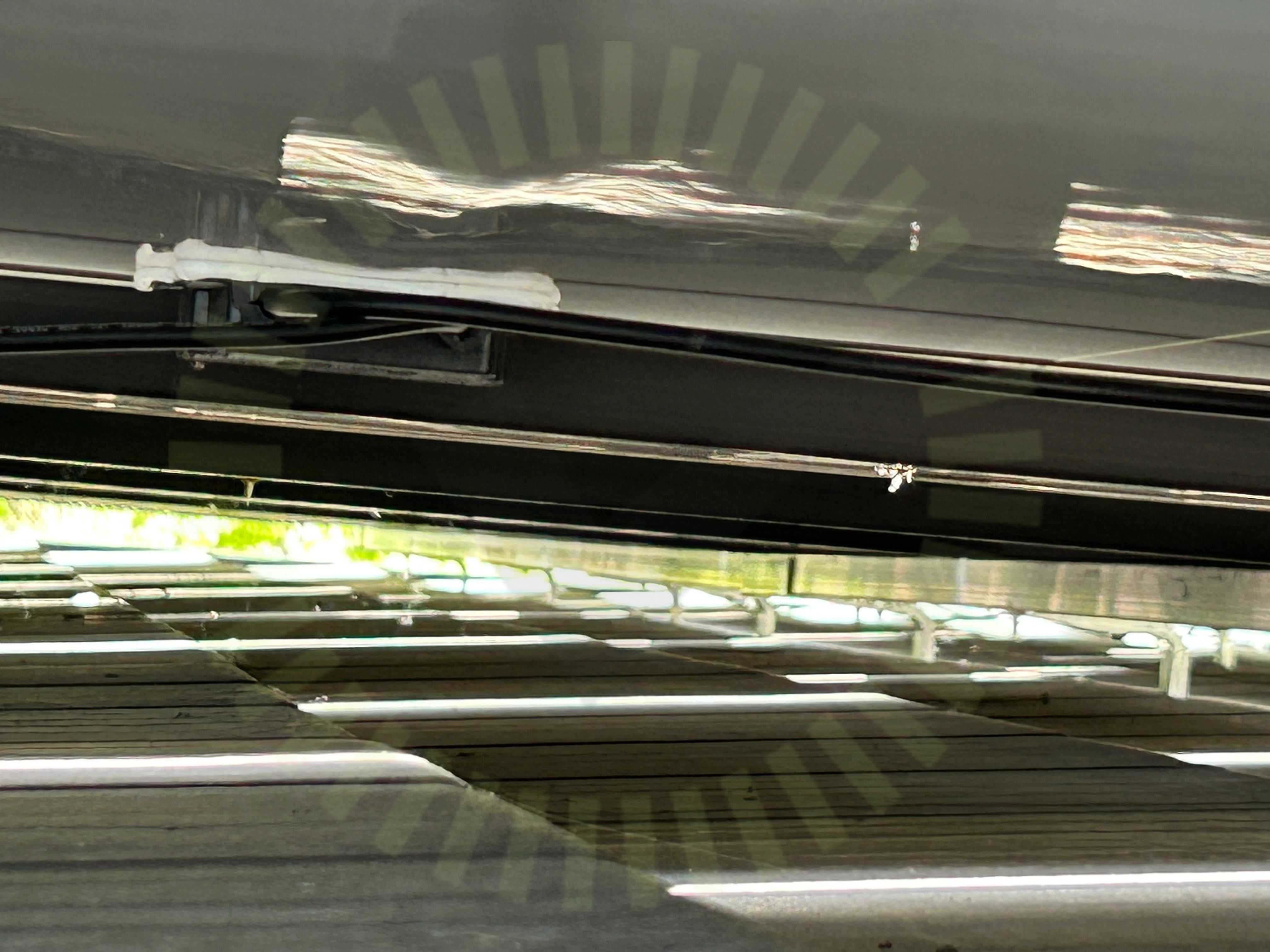

Främmande material

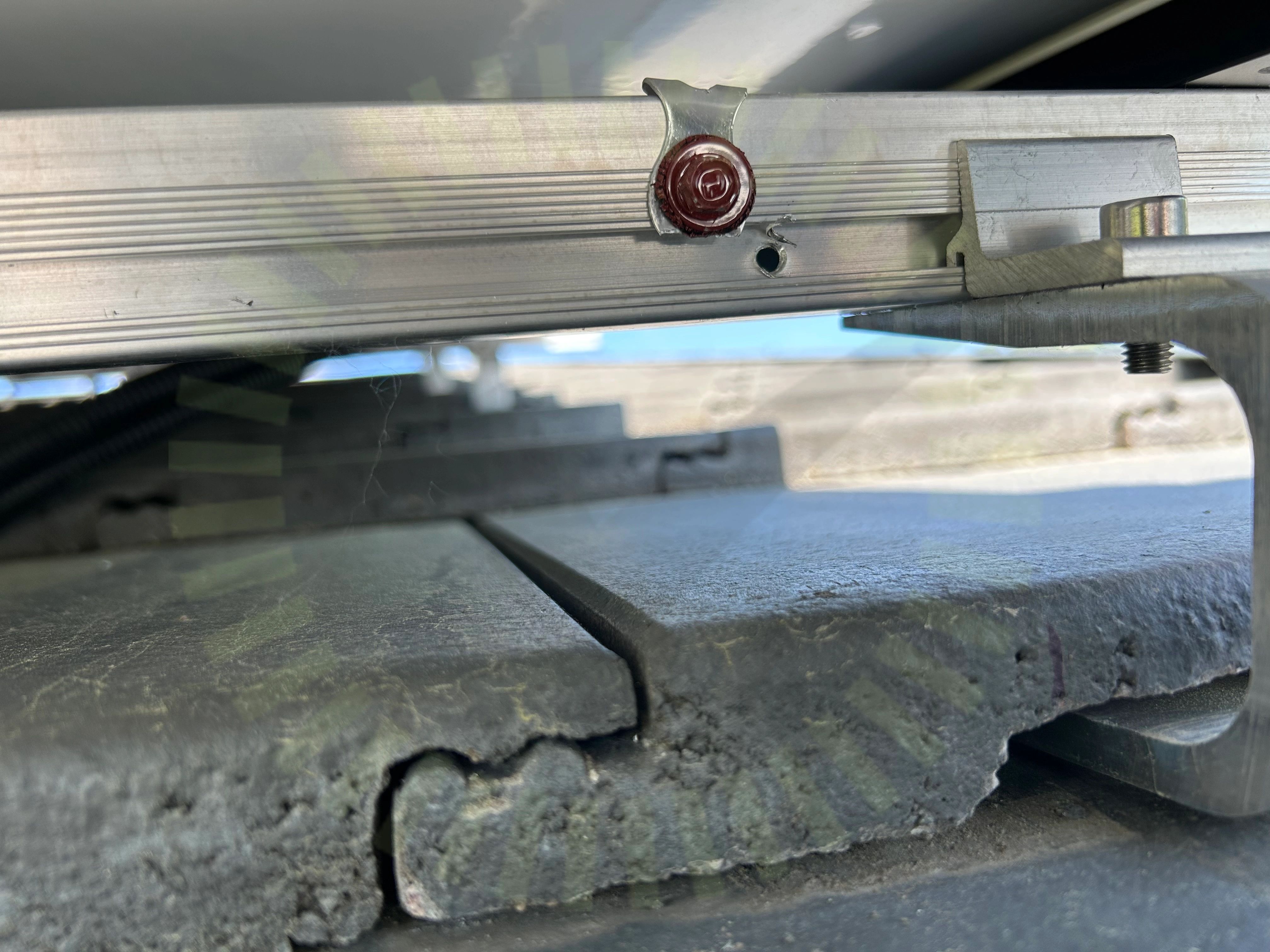

4.1 Främmande material

Inte godkänd

Material som inte är från tillverkaren av montagesystemet är inte tillåtet att använda vid montering.

Infästning utanför takstol

4.2 Infästning utanför takstol

Inte godkänd

Kroken i bild är ej monterad i takstol. Monteringen uppfyller ej tillverkarens anvisning om infästning utanför takstol

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19
Kabeluppfästning

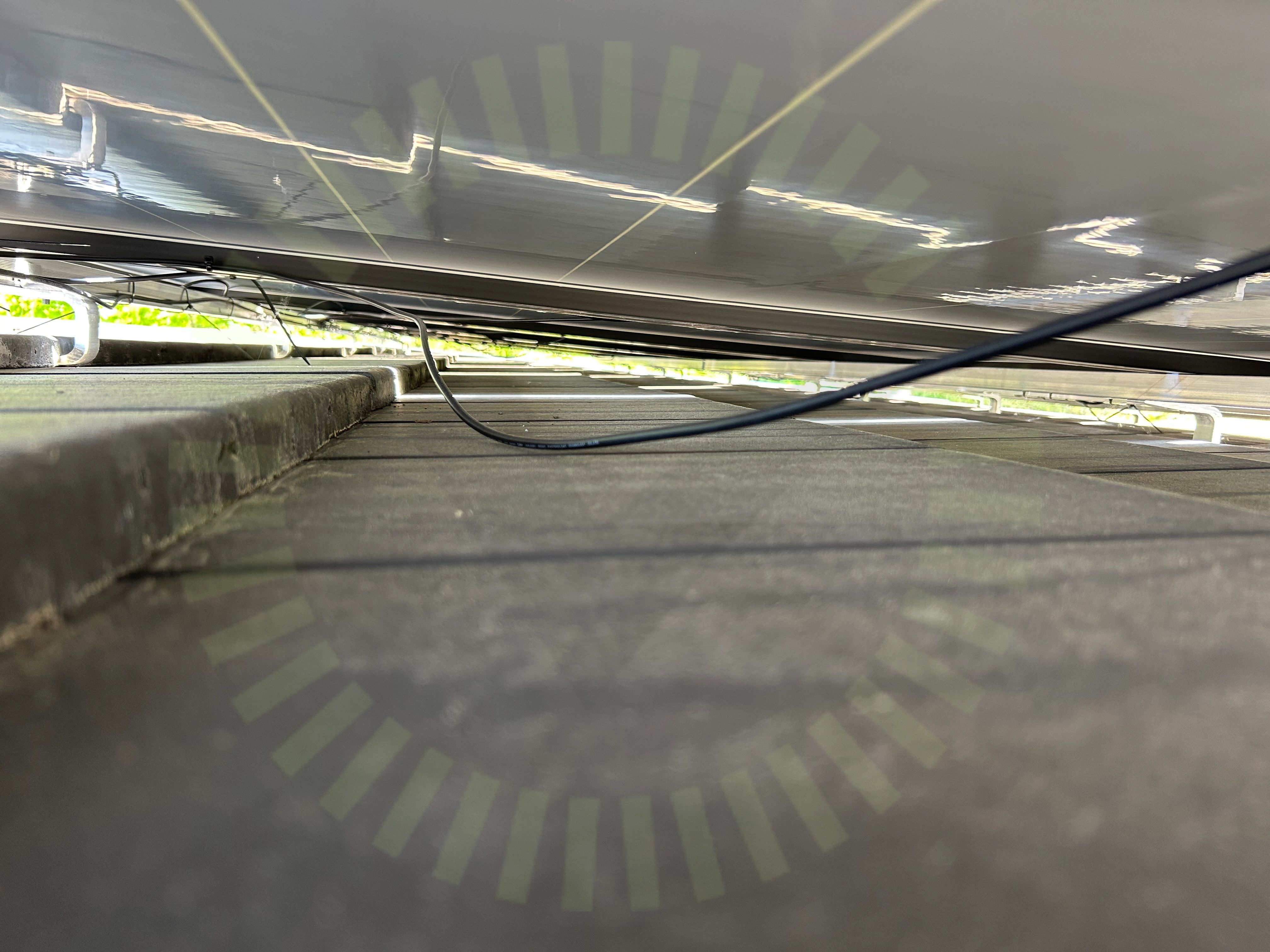

4.3 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.521.101 och 522.8.4)

4.4 Skador

Kundkommentar

Kunden har hittat trasiga takpannor.

Skenans utstick för klämma

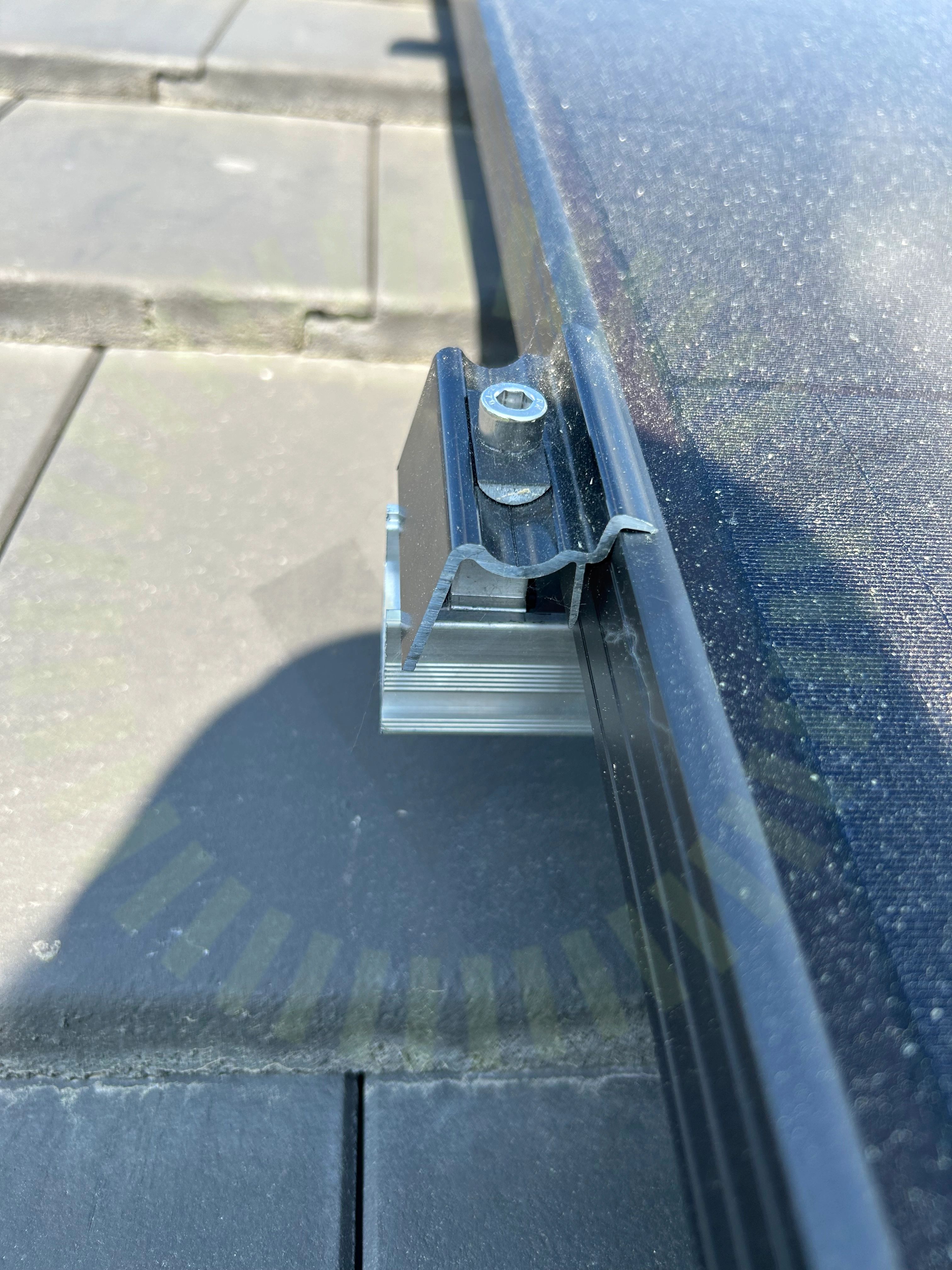

4.5 Skenans utstick för klämma

Inte godkänd

Skenan är kortare än vad tillverkaren tillåter.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 15
Slipning av takpannor

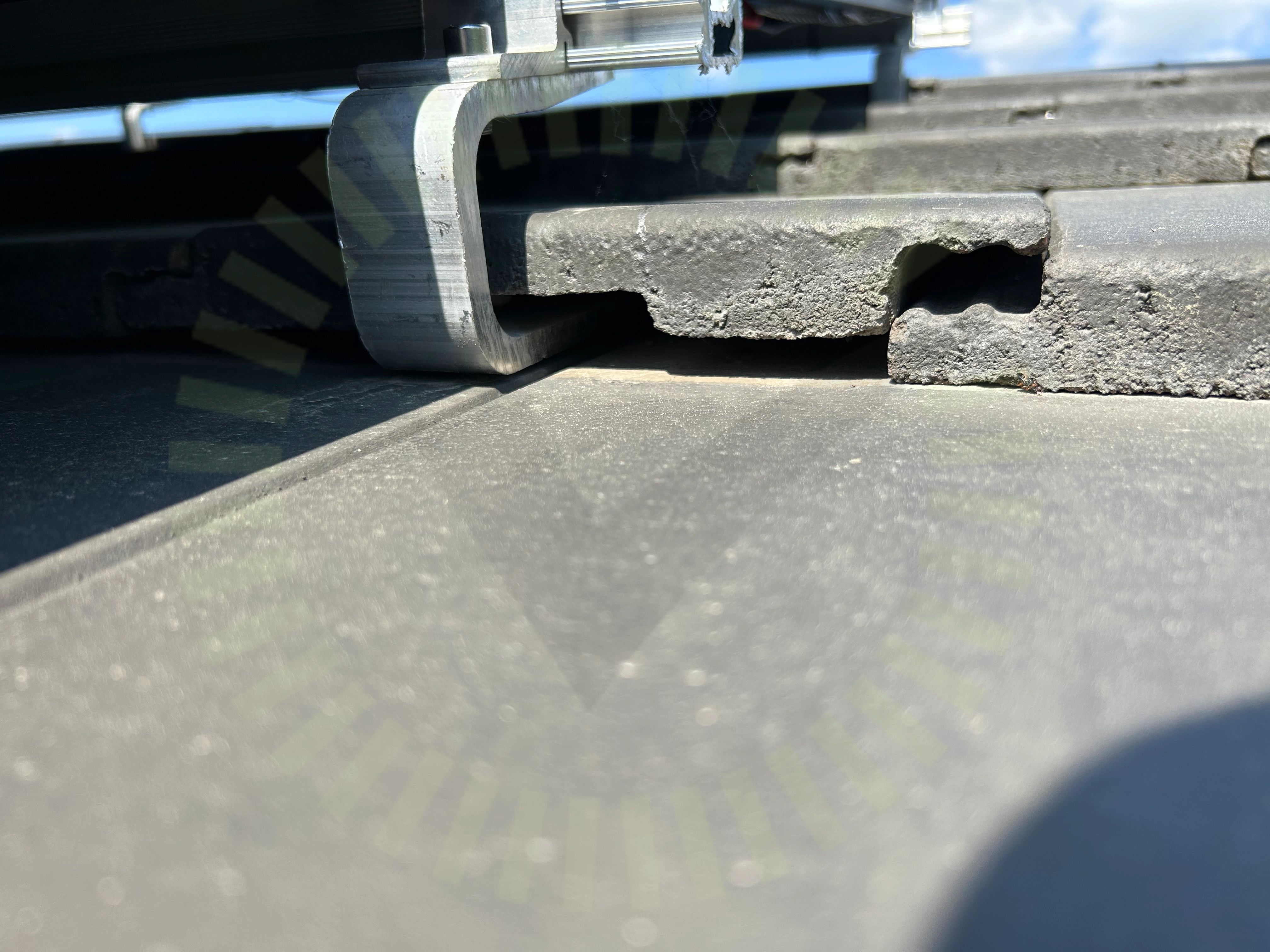

4.6 Slipning av takpannor

Kundkommentar

Kunden har uppmärksammat att några takpannor inte ligger tätt mot taket trots att de är slipade. Dessa har slipats på fel ställe så att urkapningen inte passar på kroken.

Skenskarvar

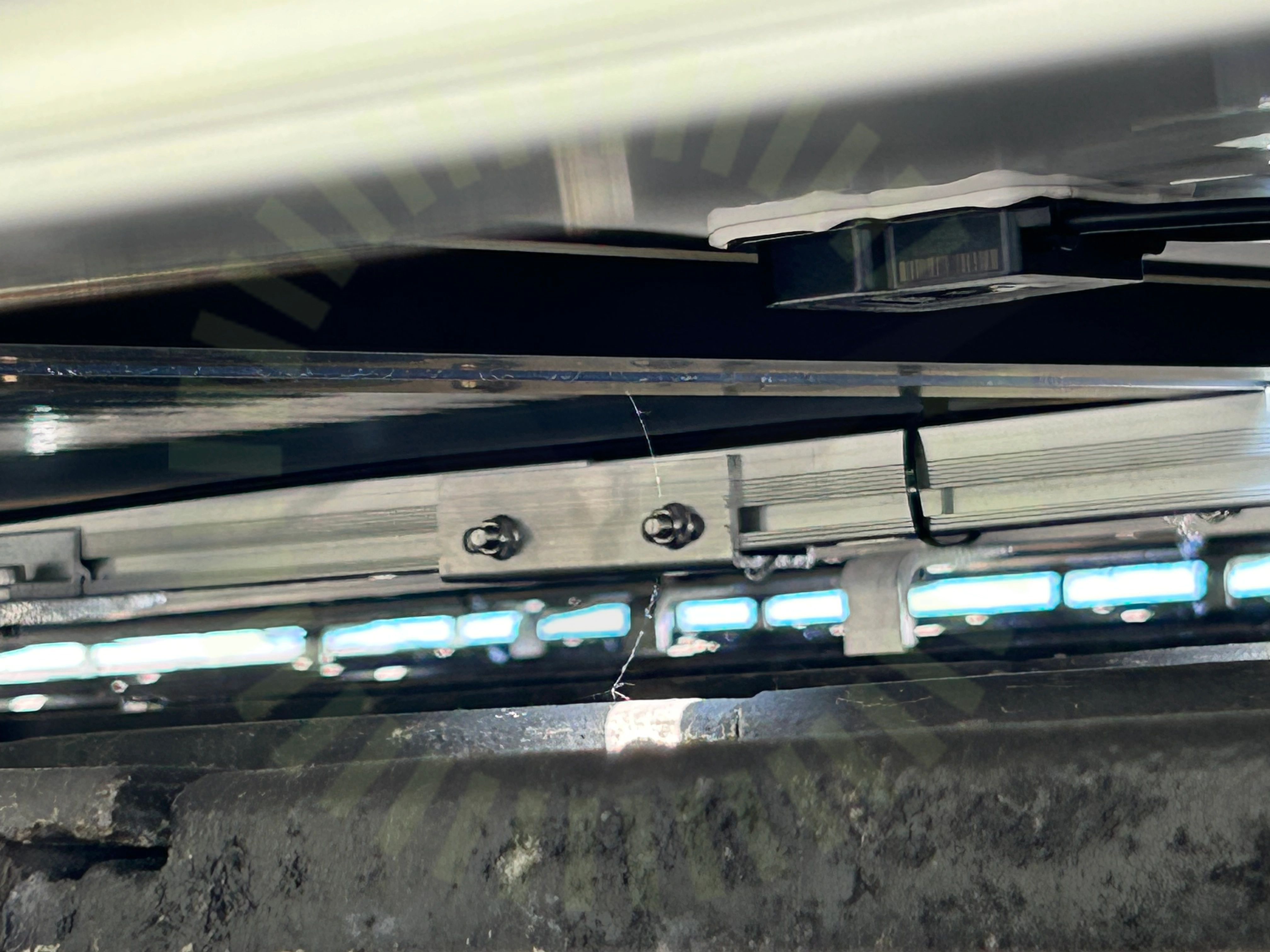

4.7 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 14

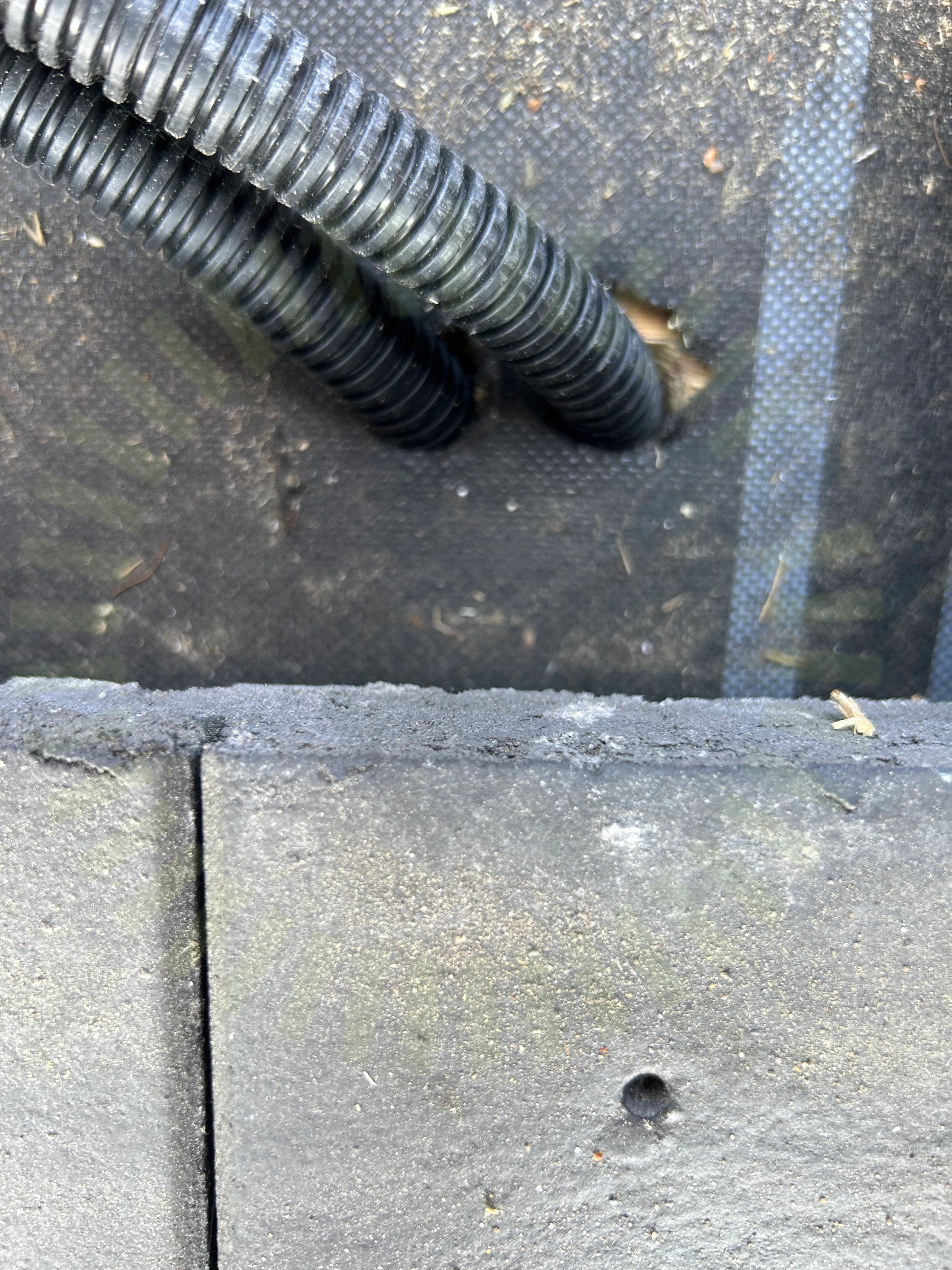

Takgenomföring

4.8 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

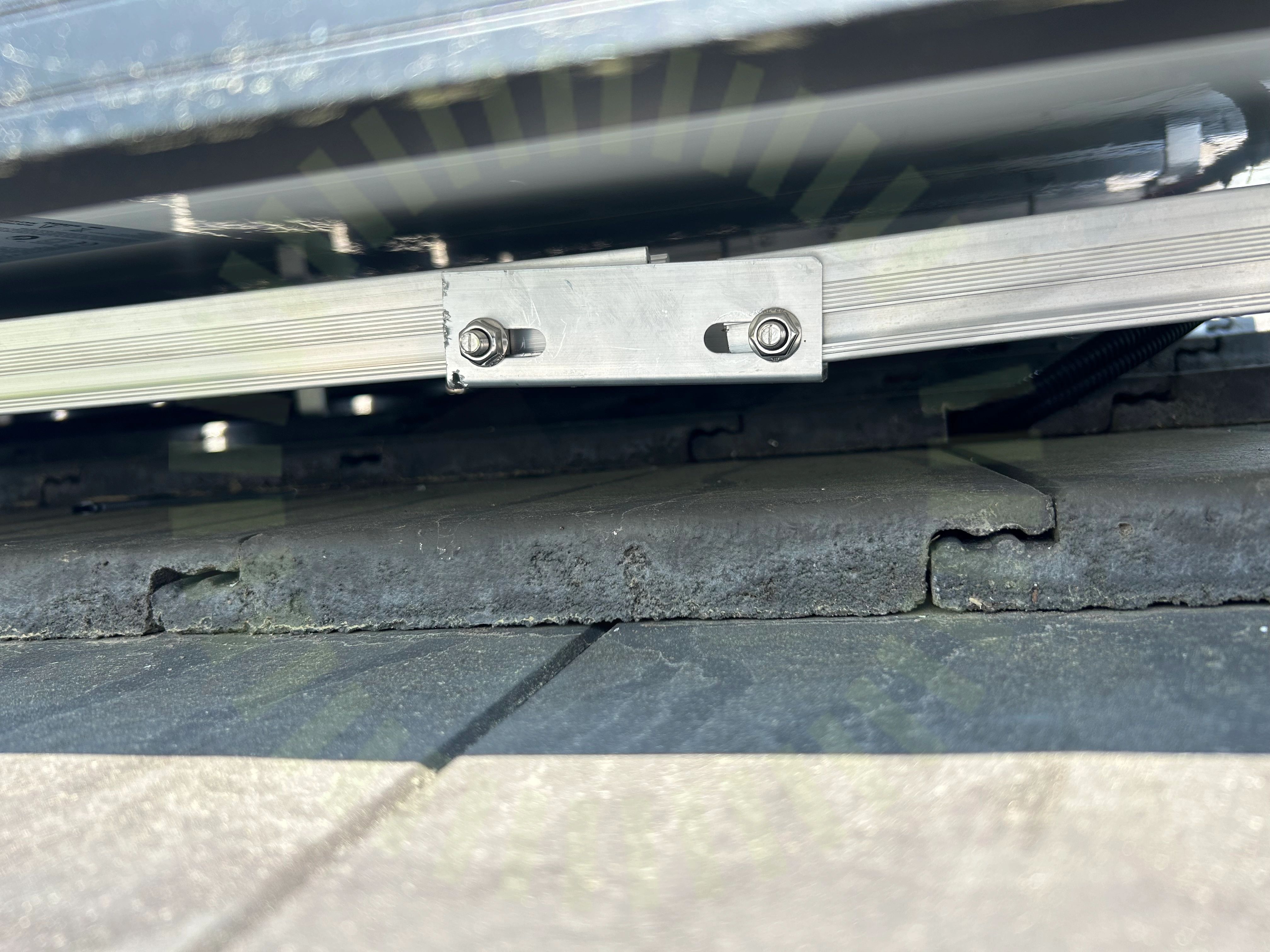

Stöd för skenor

4.9 Stöd för skenor

Inte godkänd

Den yttersta skenan har inte tillräckligt stöd och har inte satts fast på ett korrekt sätt.

Takkrokarnas CC

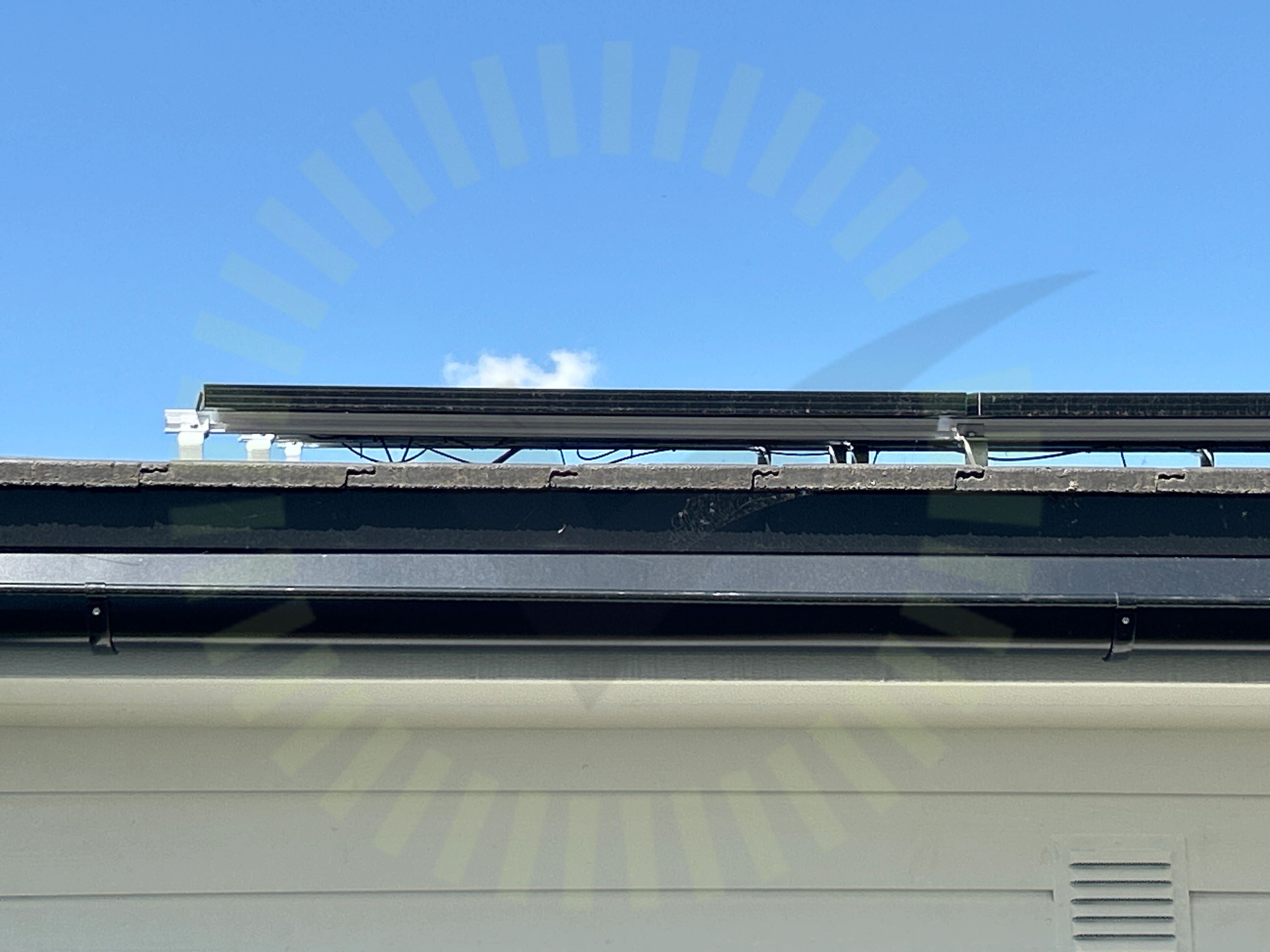

4.10 Takkrokarnas CC

Inte godkänd

Cc-mått på infästningar överstiger lastberäkningens uppgifter.

Snö- och vindlastberäkning
Tvådelad takkrok

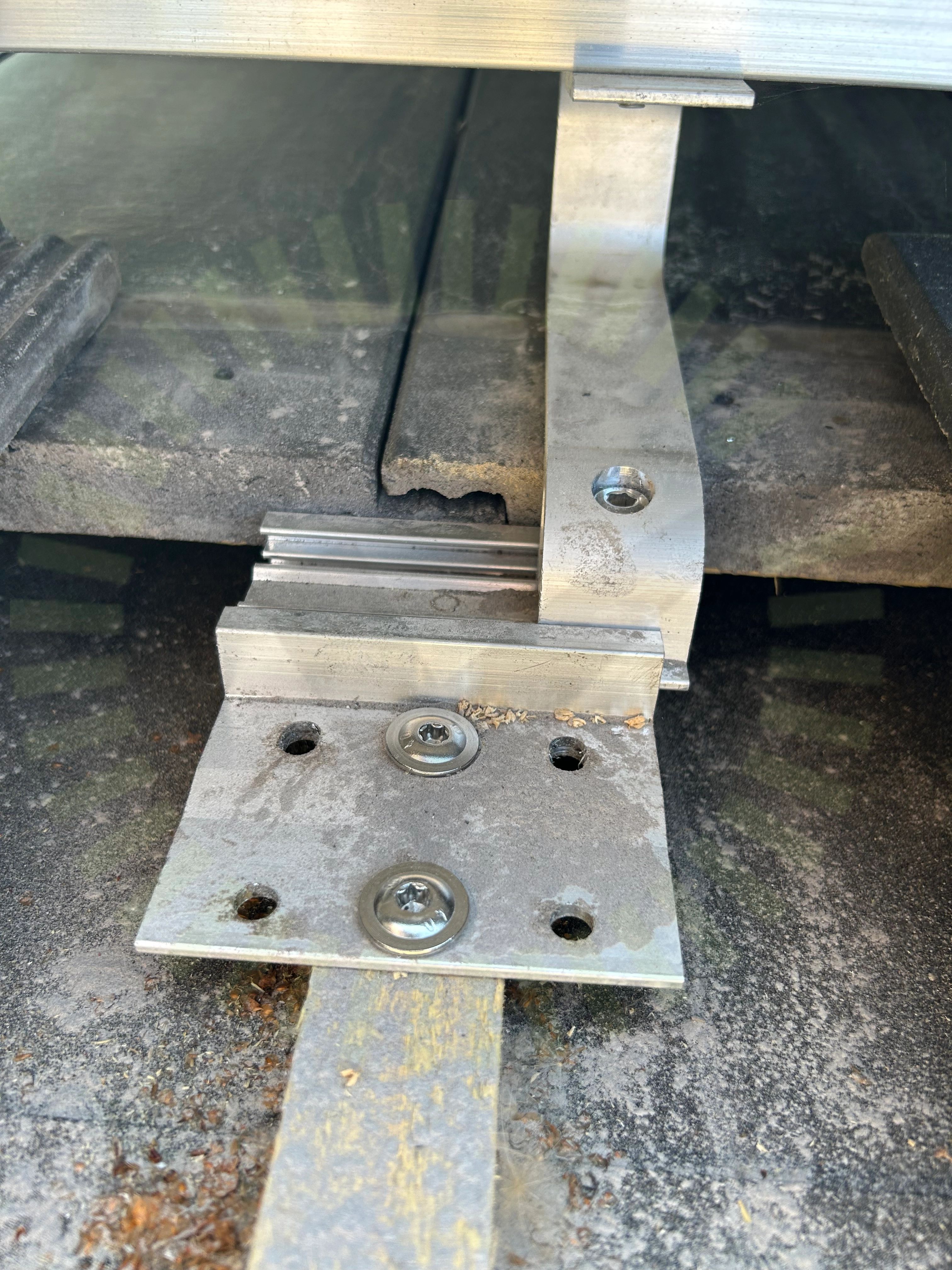

4.11 Tvådelad takkrok

Inte godkänd

Krok ej monterad inom krokens bottendel.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 9
Underliggande takpanna

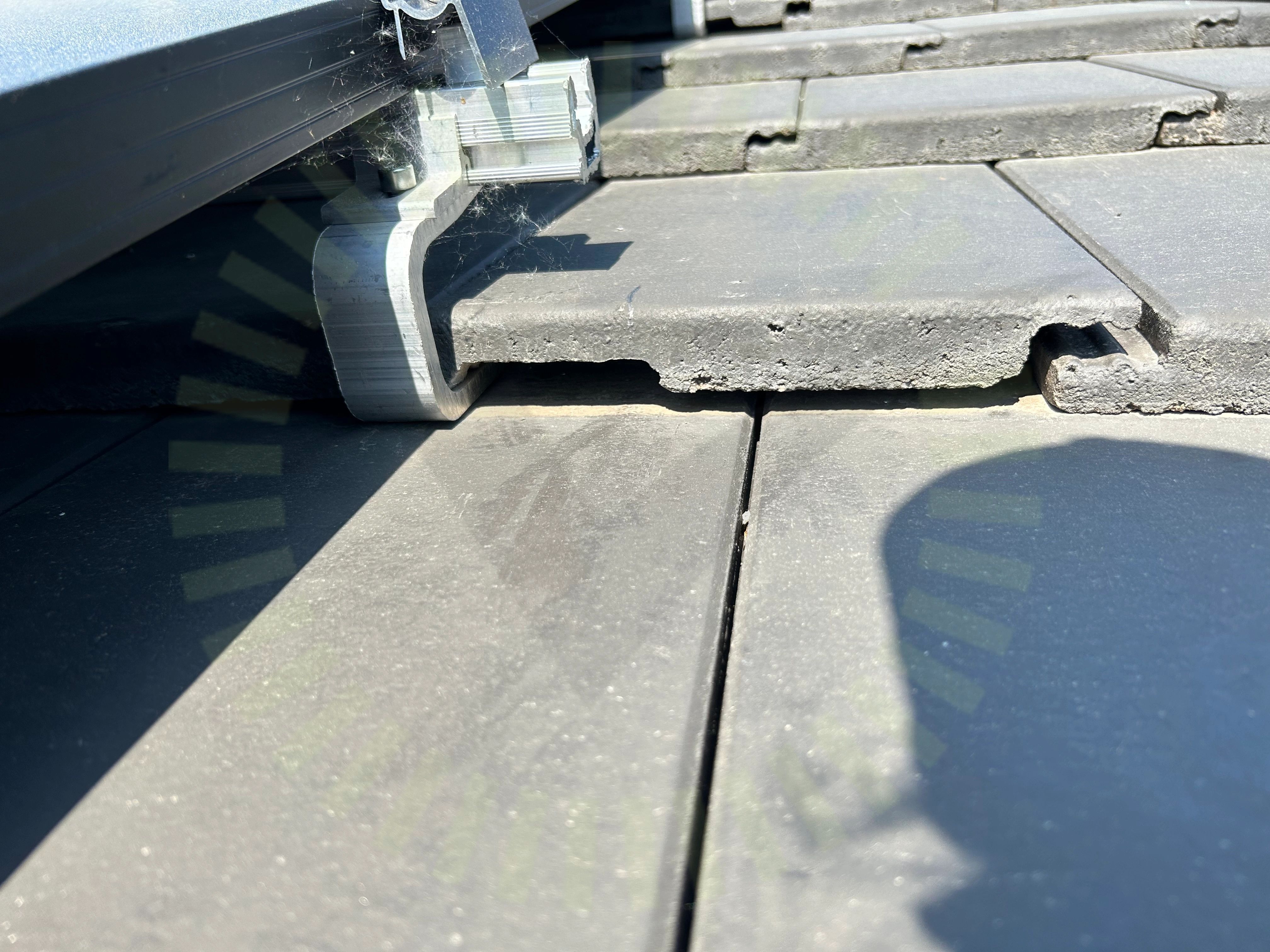

4.12 Underliggande takpanna

Inte godkänd

Kroken ligger dikt an mot takpannan.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 13
Takstolsinfästning

4.13 Takstolsinfästning

Inte godkänd

Skruv sitter utanför takstolen.

K2 Roof hook with Heco Fastening Topix-plus screws, Sida 7

Godkända kontrollpunkter

19/32
Använd skruv för klämmaDC kabel förläggningFöremål mellan skena och panelramInfästningarKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkada på klämmorSkenornas infästningSkenornas överhängSkruvar korrektSnö- och VindlastberäkningTakets lutningTakstolsbreddTermisk brytpunkt skenorVäderbeständigt materialÄndklämmor

Varselmärkning

Anmärkningar

2/5

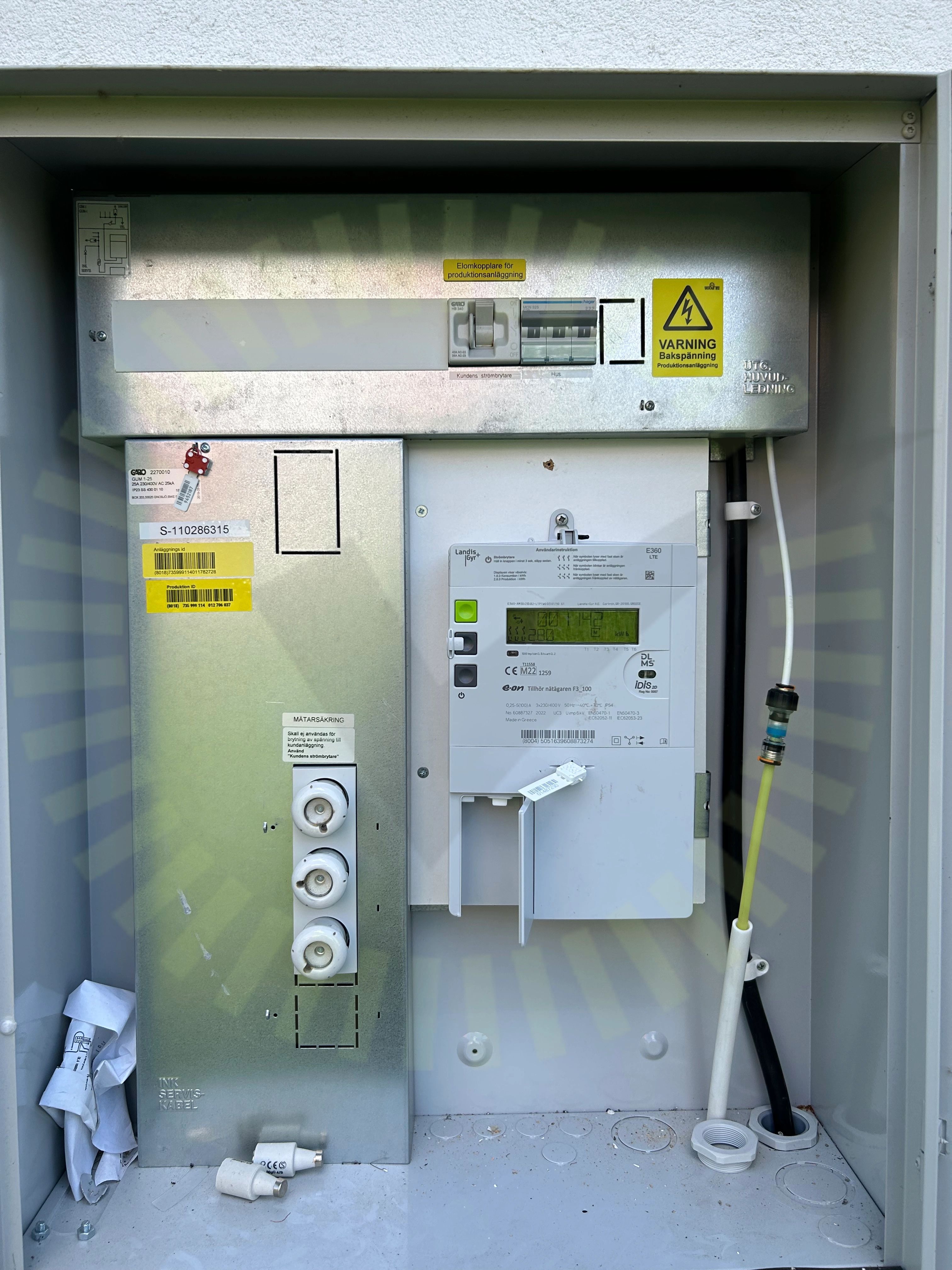

Varning för backspänning

5.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SEK 457, Sida 42
Varning för likspänning

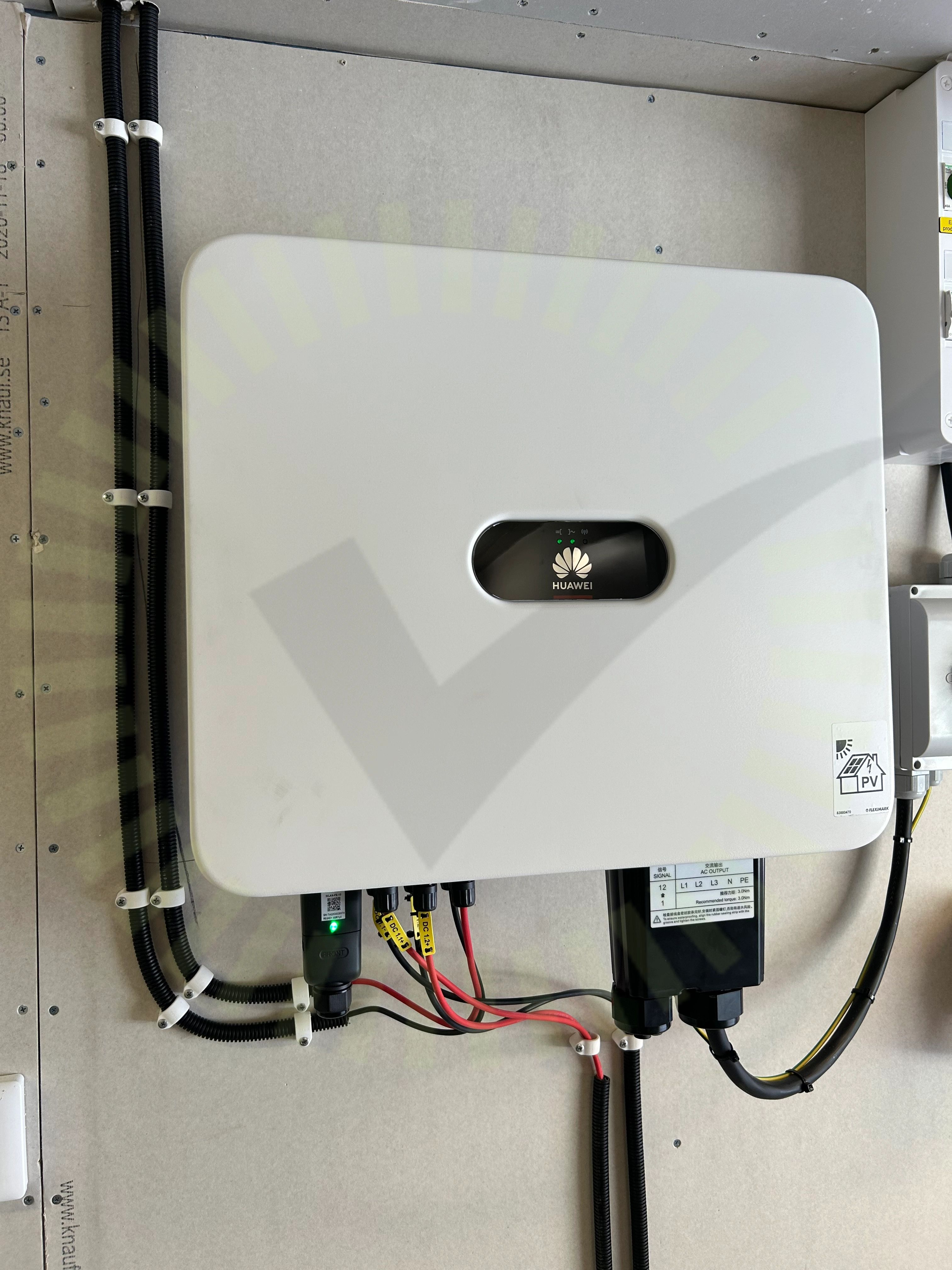

5.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fäst

Växelriktare

Anmärkningar

4/34
DC Kontakter förskruvning

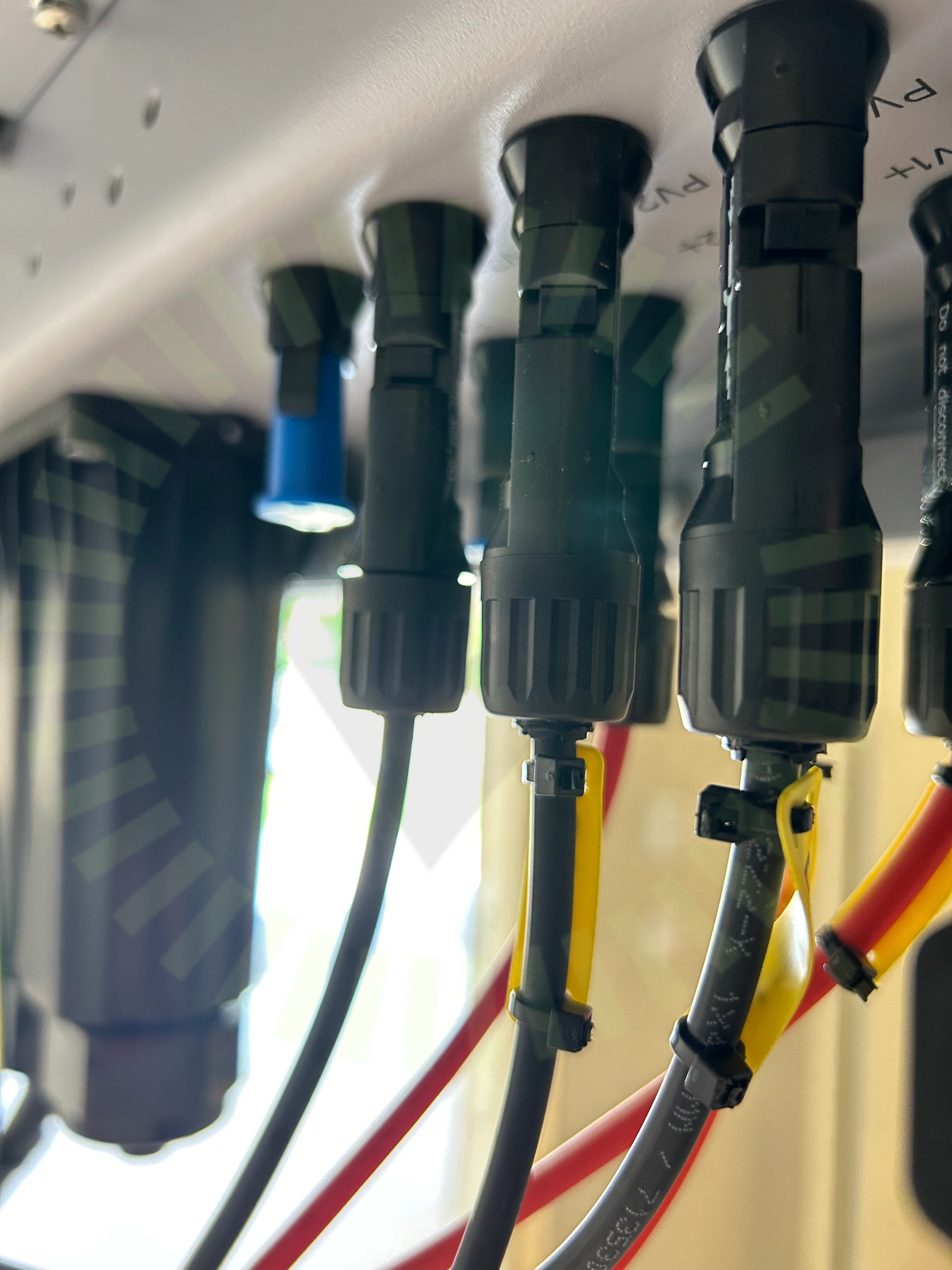

6.1 DC Kontakter förskruvning

Inte godkänd

Förskruvningen är felaktig.

MA231 (de_en) Assembly instructions, Sida 10.
DC Kontakter stress

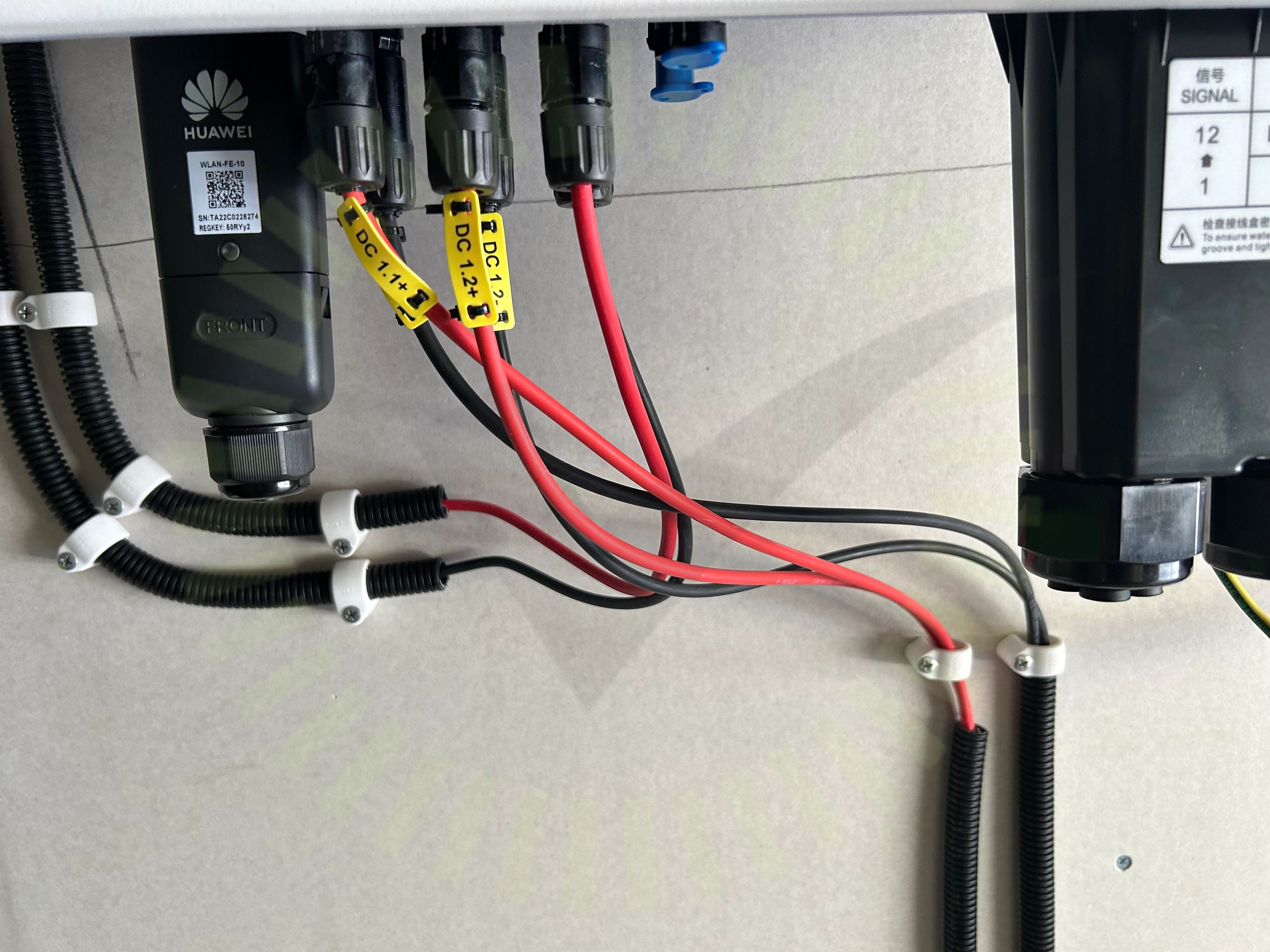

6.2 DC Kontakter stress

Inte godkänd

1.1+ är för spänd mellan kontakt och klammer.

Infästning

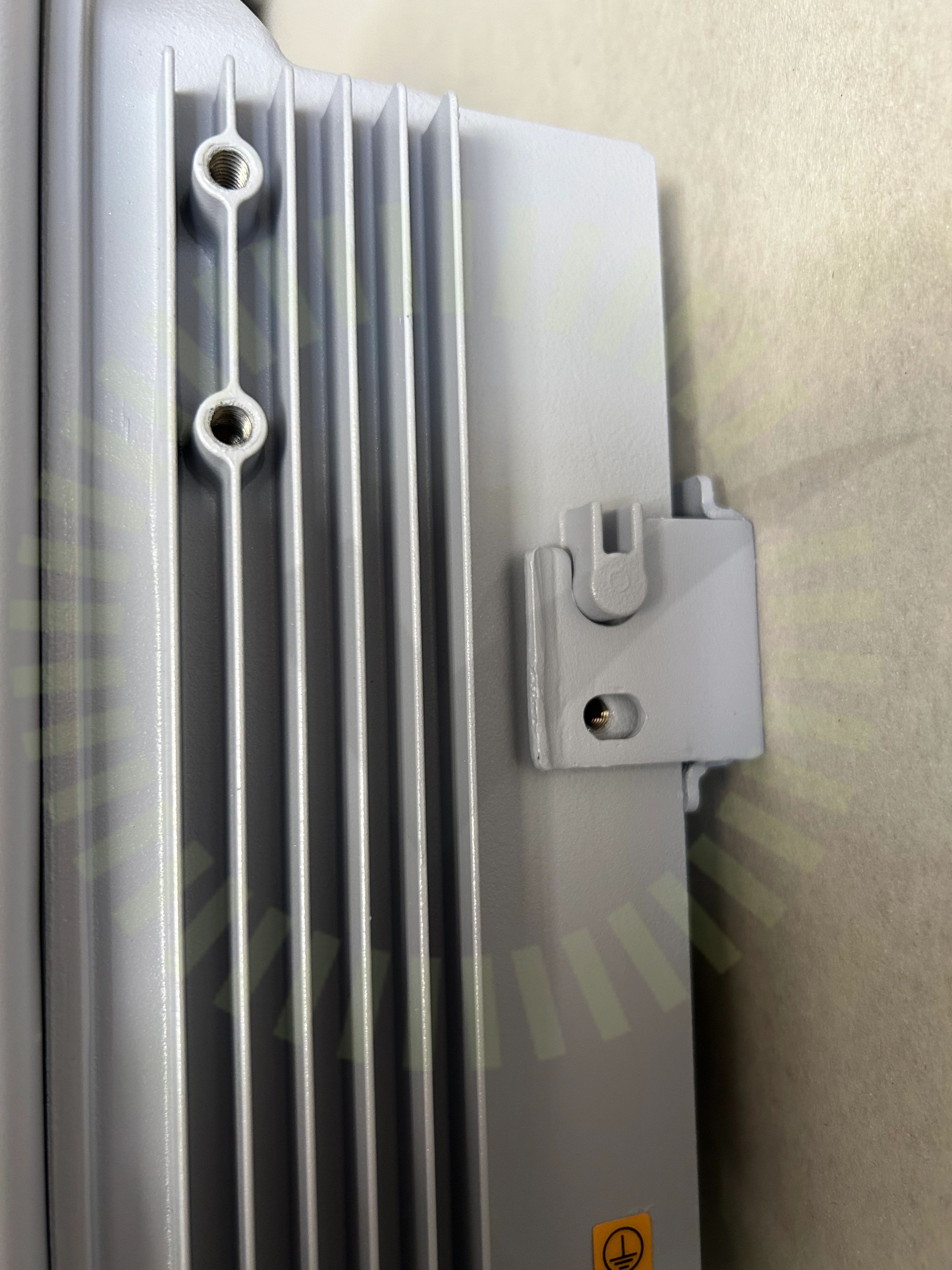

6.3 Infästning

Inte godkänd

Växelriktaren ska sitta tillförlitligt fäst och enligt tillverkarens anvisningar.

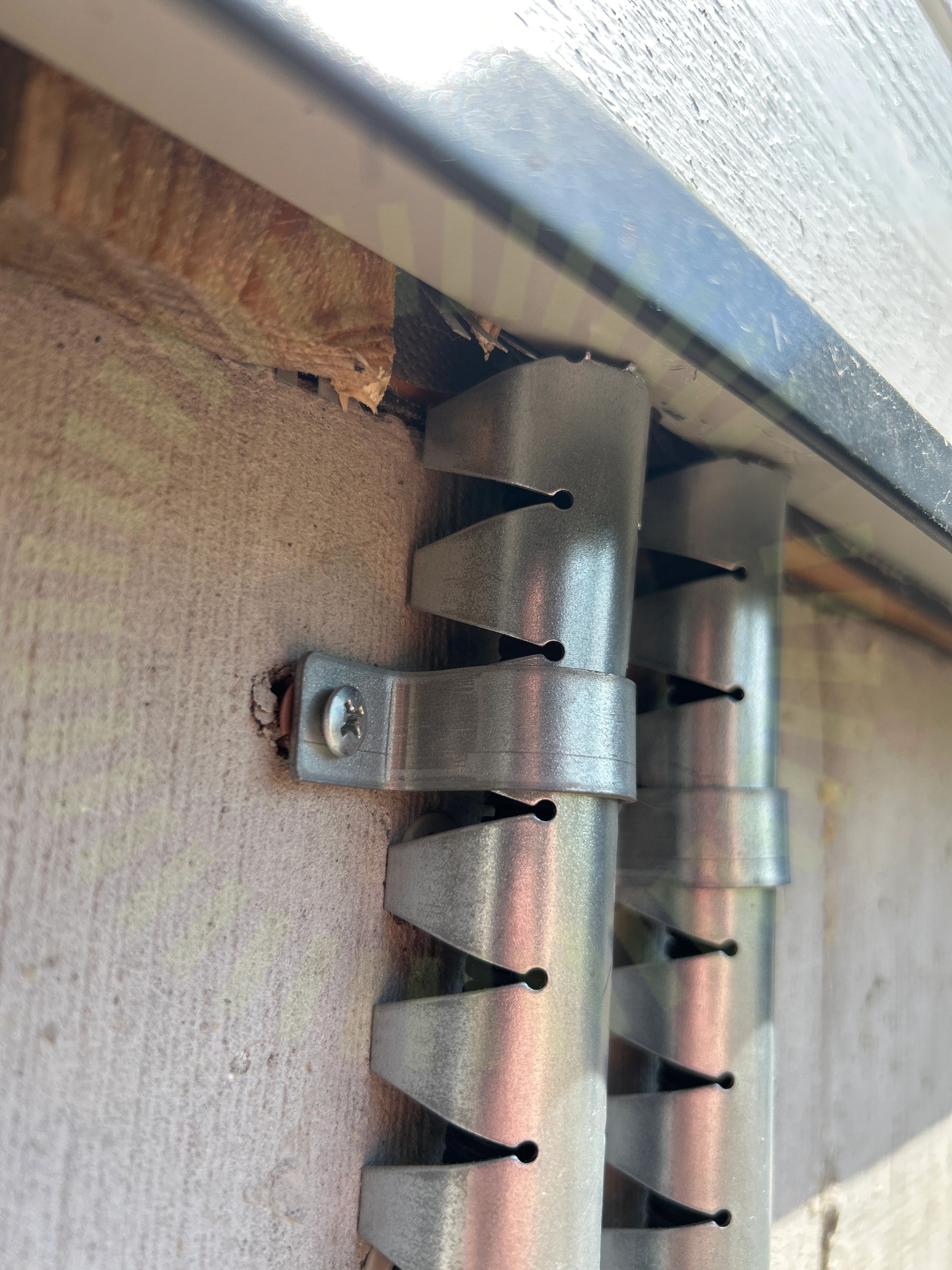

Genomföringar

6.4 Genomföringar

Inte godkänd

Genomföring inte tätad.

Godkända kontrollpunkter

30/34
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningFastsäkring av produktFörskruvningHuvudsäkringJordfelsbrytareJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningSkadat kablageSträngdesignSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
