Besiktningsrapport

8.5

Installation av

Fixer Göteborg AB

Datum

20 november 2023

Ort

Onsala, Hallands län

Väderbeständigt material

Skenans utstick för klämma

Kabeluppfästning

+ 9

84% godkända

16% ej godkända

Om installationen

Paneler

Longi: LR5-54HPB

Montagesystem

ESDEC Lutande Panntak

Växelriktare

SunGrow: SG5-12RT

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Undercentral

Installerad av Fixer Göteborg AB som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (7)Tak 1, ESDEC Lutande Panntak (28)Tak 1, Longi: LR5-54HPB (17)Undercentral (8)Varselmärkning (5)Växelriktare (36)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, ESDEC Lutande Panntak

Anmärkningar

7/24

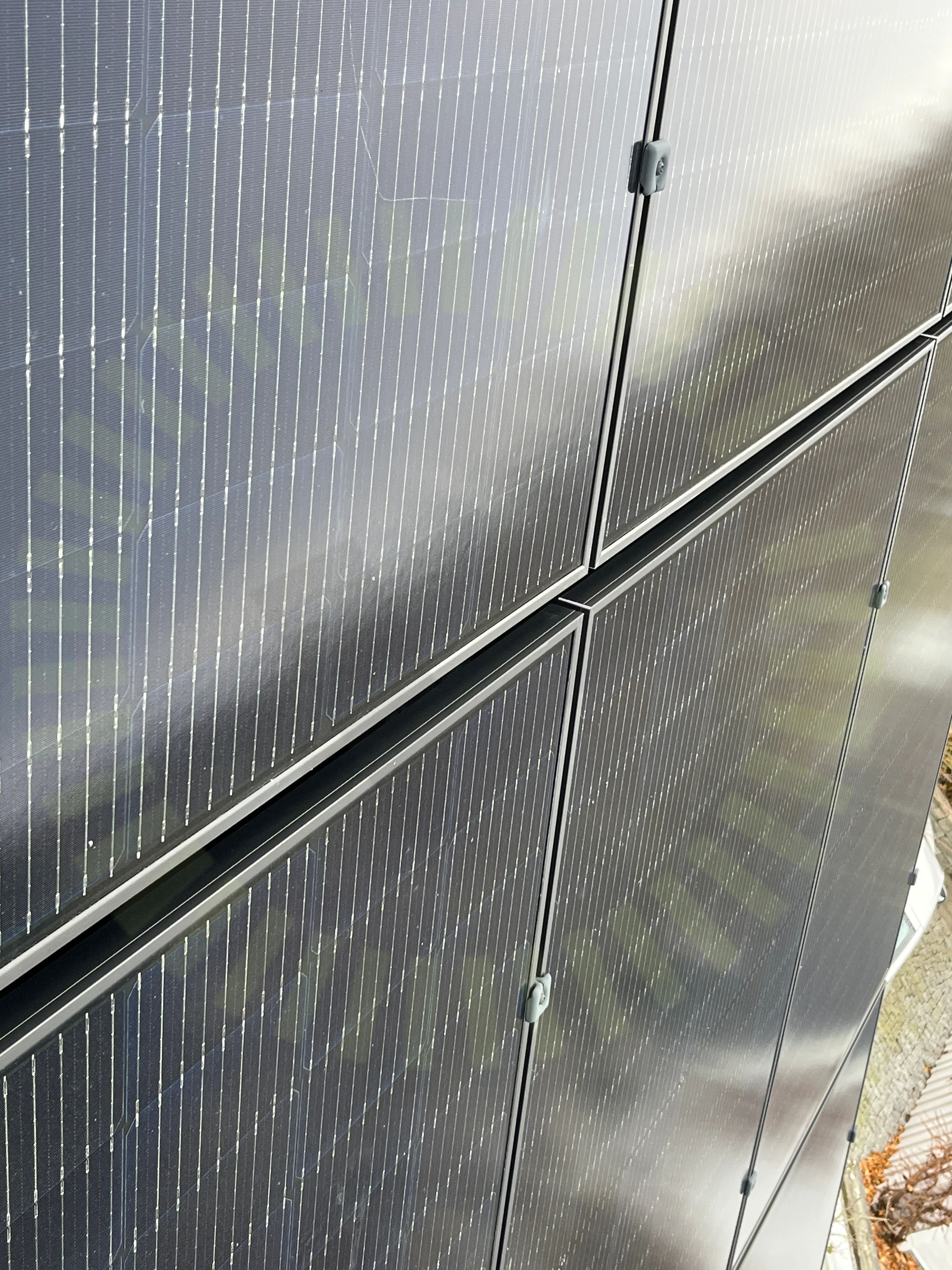

3.1 Dräneringskanal

Inte godkänd

Mittklämmans dräneringskanal är inte vänd neråt.

Tillverkarens anvisningar

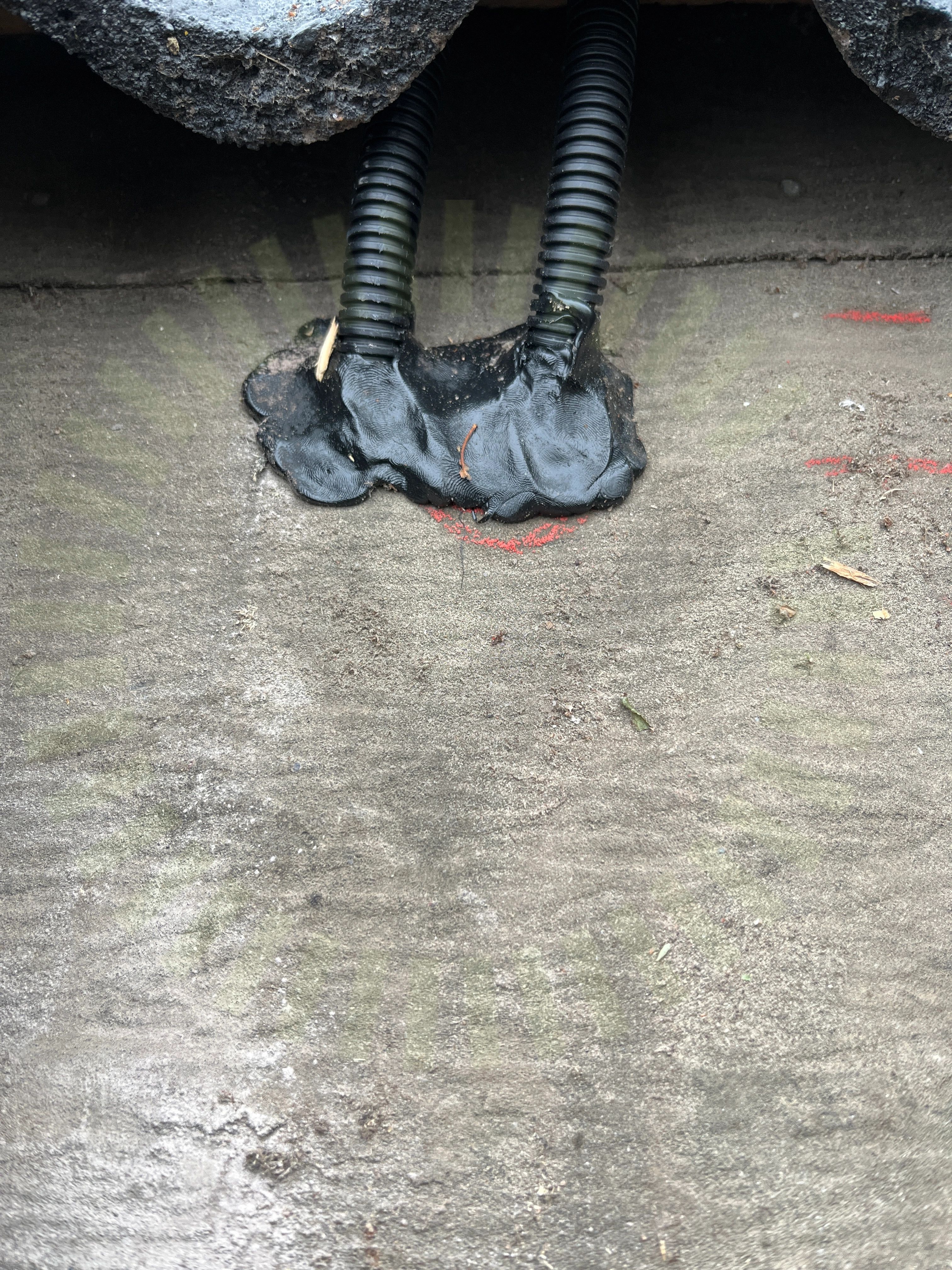

3.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd, detta gäller även genomföringen i takpannan.

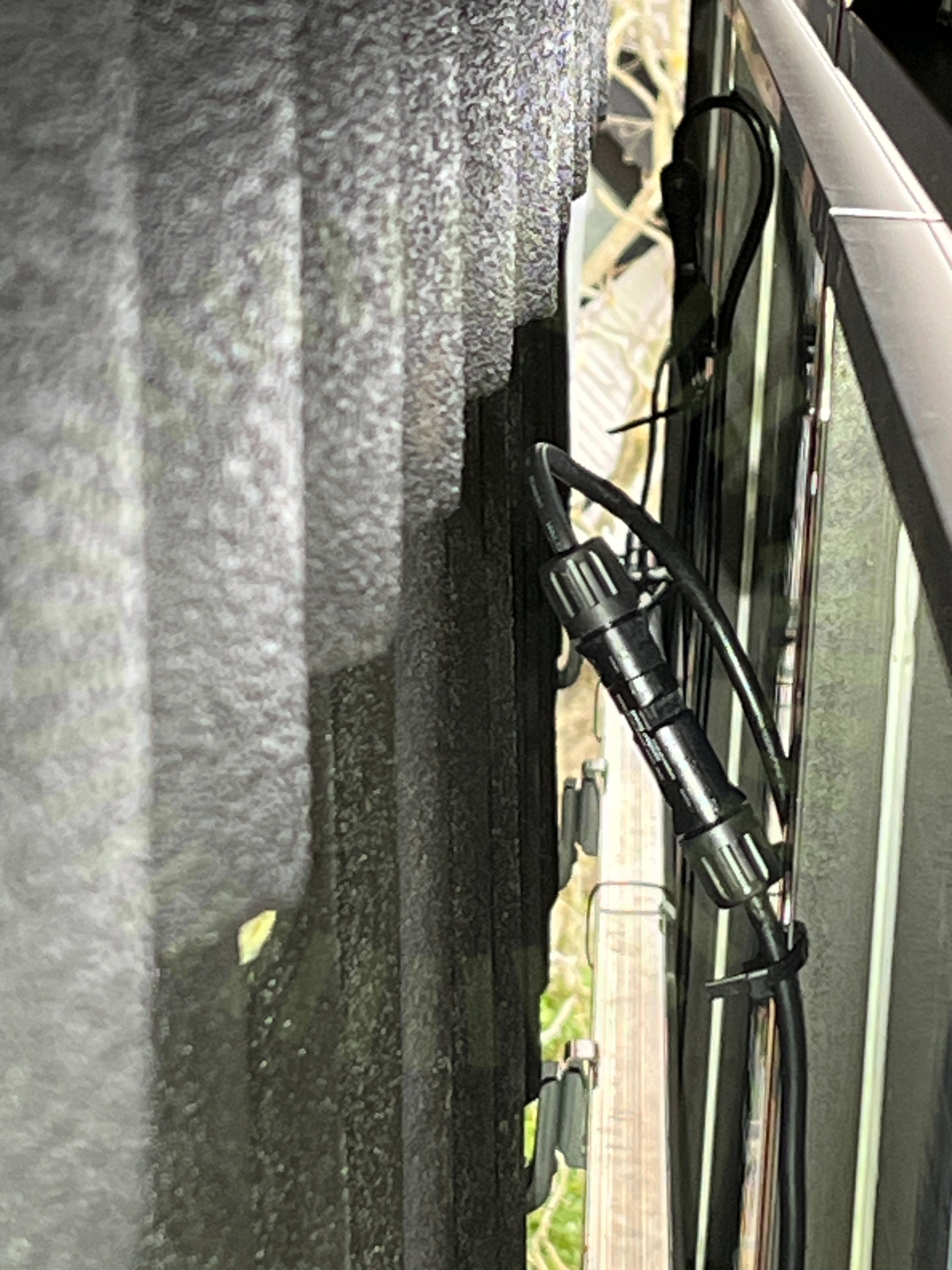

3.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

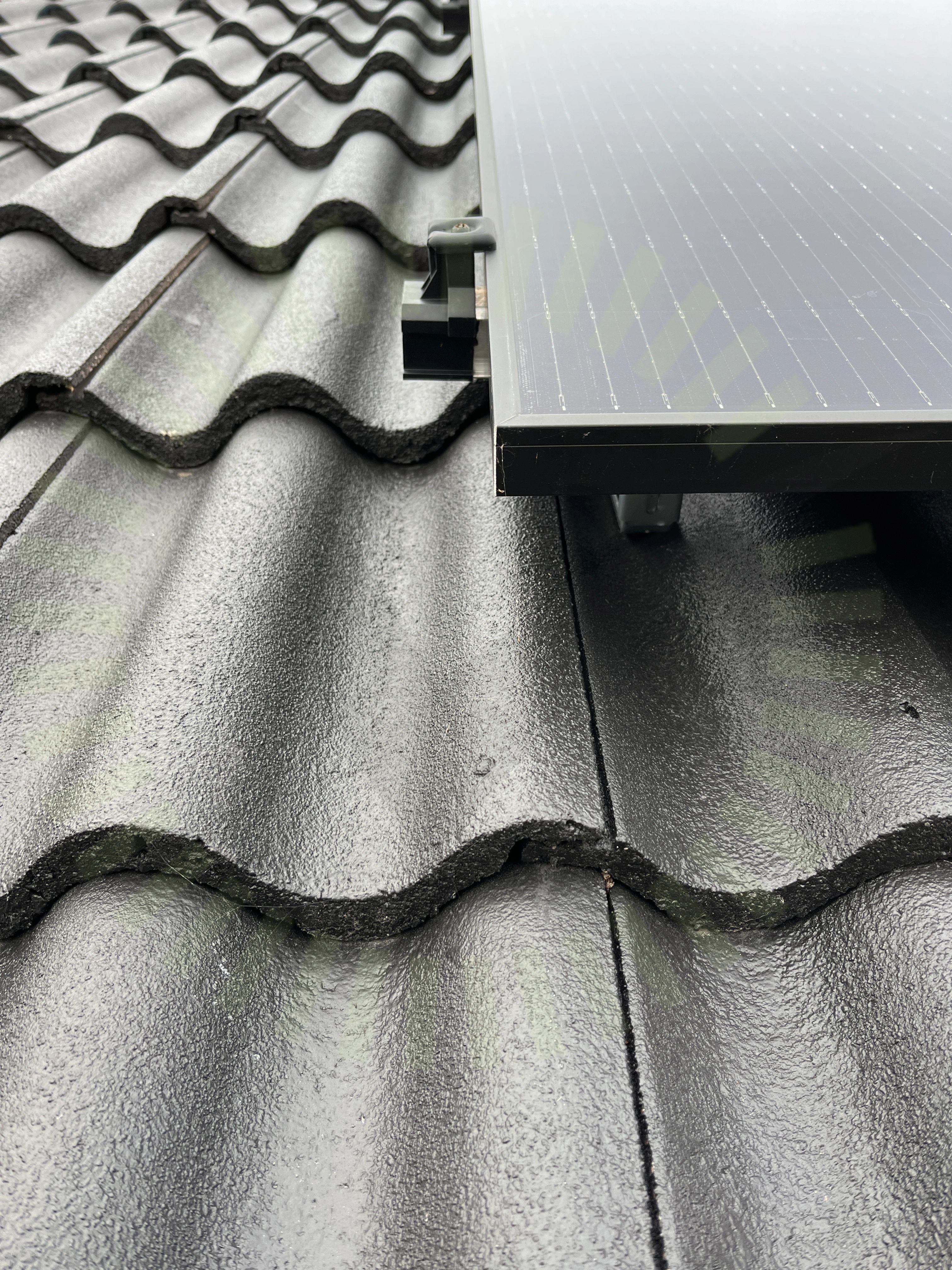

3.4 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut för mycket från panel. Ändklämma ligger inte korrekt mot panel.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

3.5 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Varken takhöjd eller lutningen stämmer, ca 5m till nock och 45 graders lutning. Panellayout är även felaktig, då man har projekterat liggande paneler men monterat stående.

Tillverkarens montageanvisningar

3.6 Takkrokarnas CC

Inte godkänd

En korrekt snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.

Snö- och vindlastberäkning

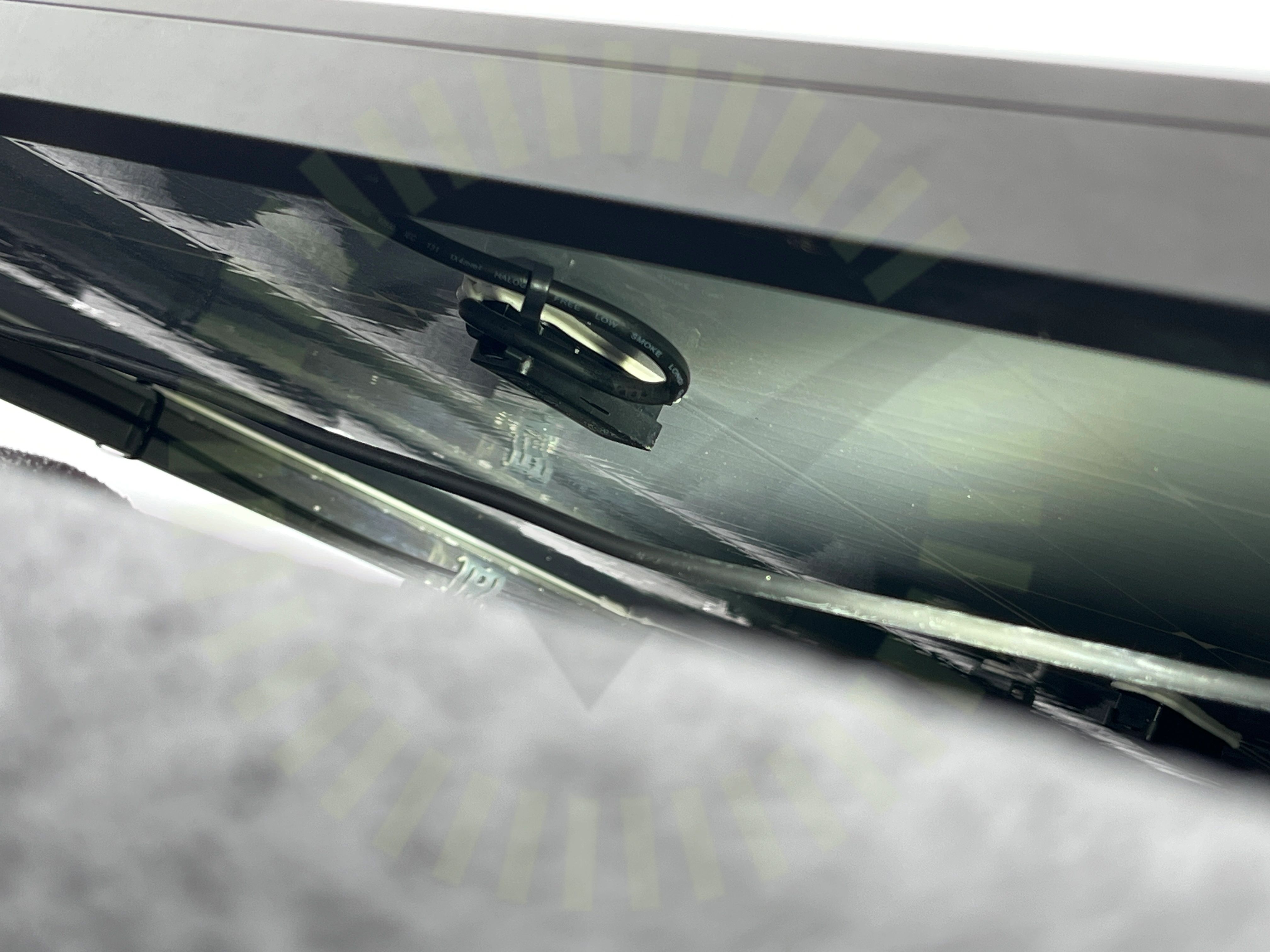

3.7 Väderbeständigt material

Inte godkänd

Använt material är inte väderbeständigt.

SS 436 40 00 (522.11)

Godkända kontrollpunkter

17/24

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelstorlek

Skador

Skenornas infästning

Skenornas överhäng

Skenskarvar

Säkerhetsavstånd

Takets lutning

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Tak 1, Longi: LR5-54HPB

Anmärkningar

1/17

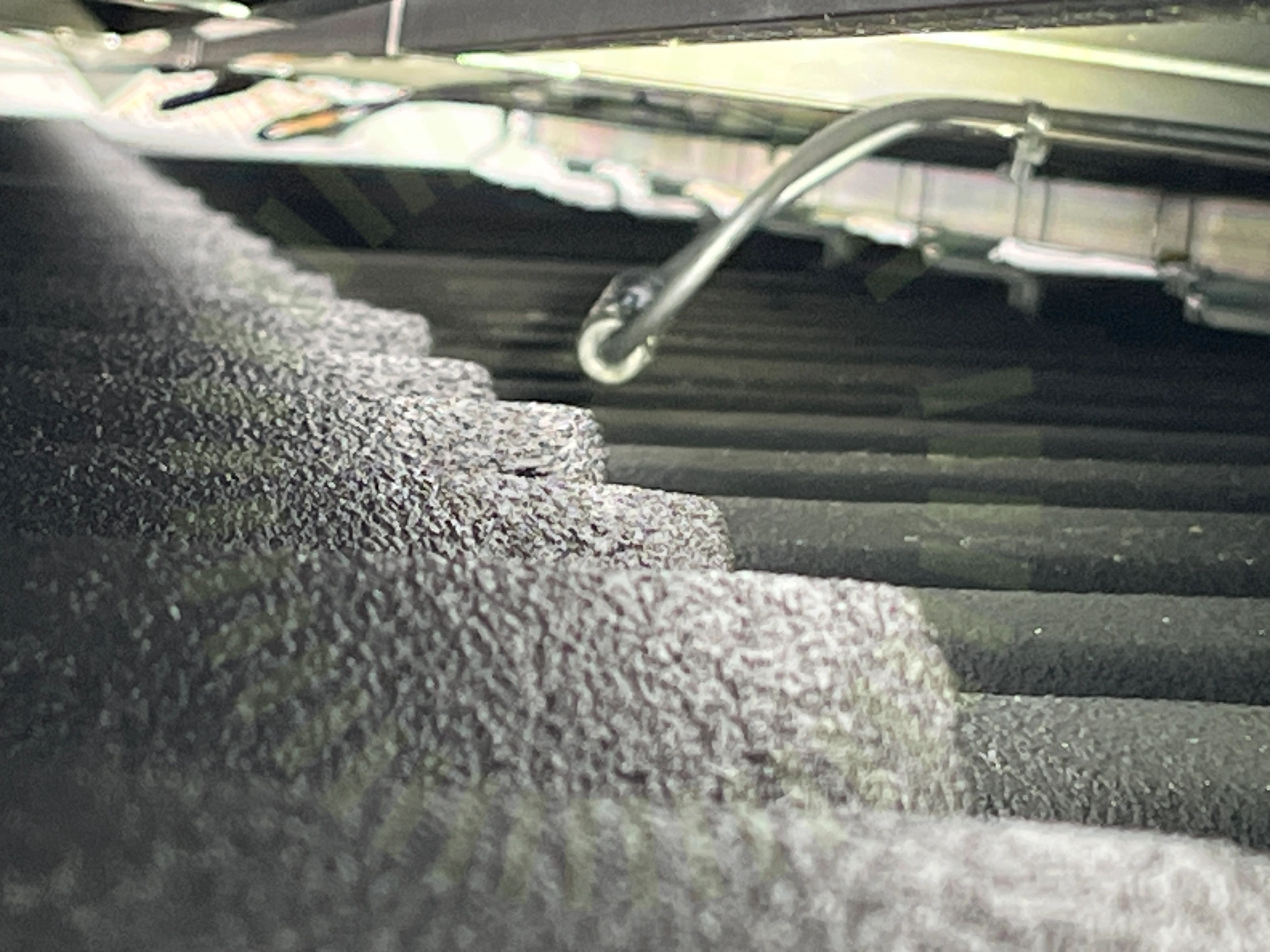

4.1 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp vid kontaktdon och ut från kopplingslåda.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

15/17

Avstånd till tak

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Kontaktdon

Mellanrum

Panelkablagets böjradie

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Överlappning

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Undercentral

Anmärkningar

1/6

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

6/35

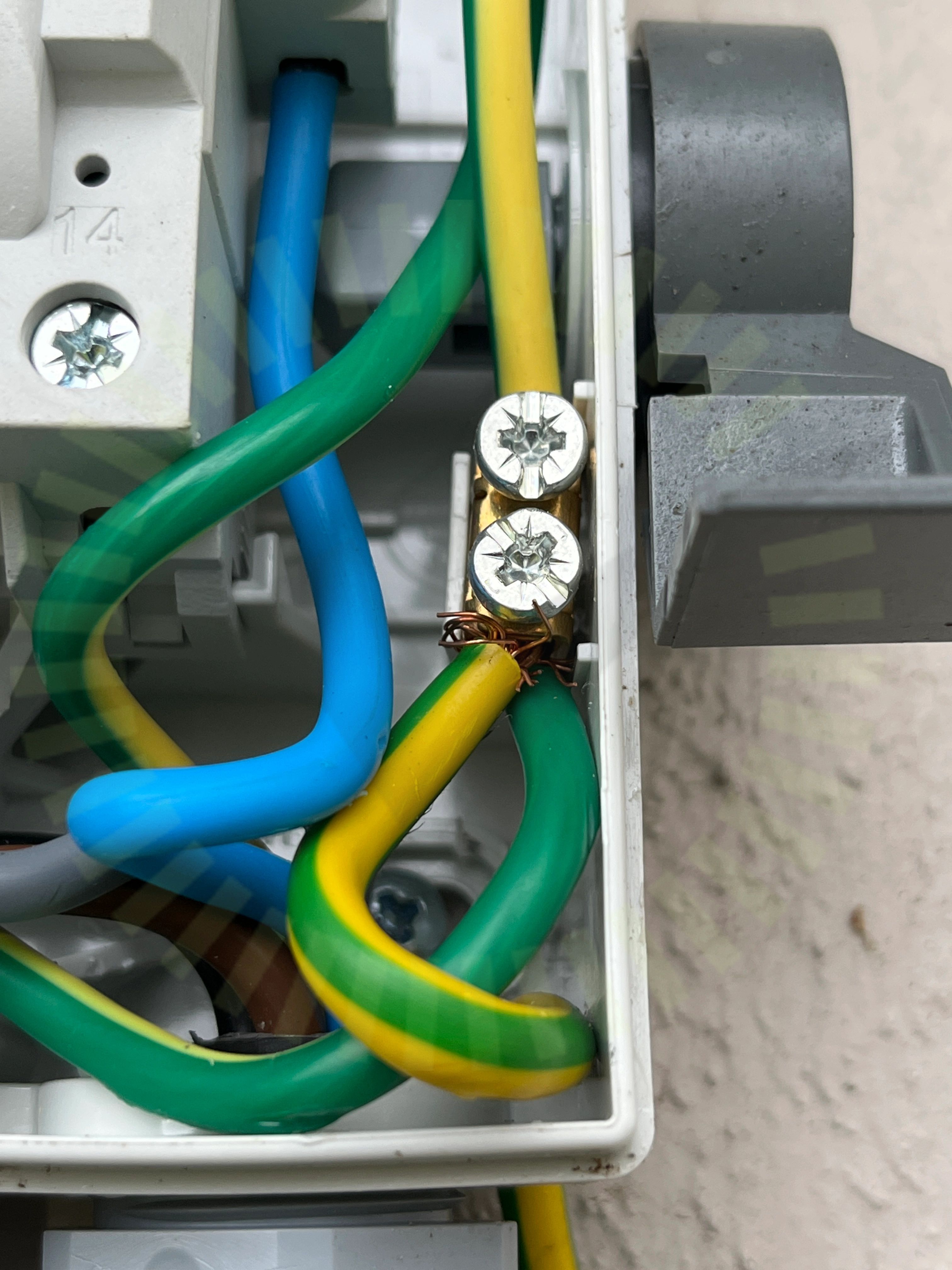

7.1 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint. Detta gäller i säkerhetsbrytaren.

SS 436 40 00 (134.1.4)

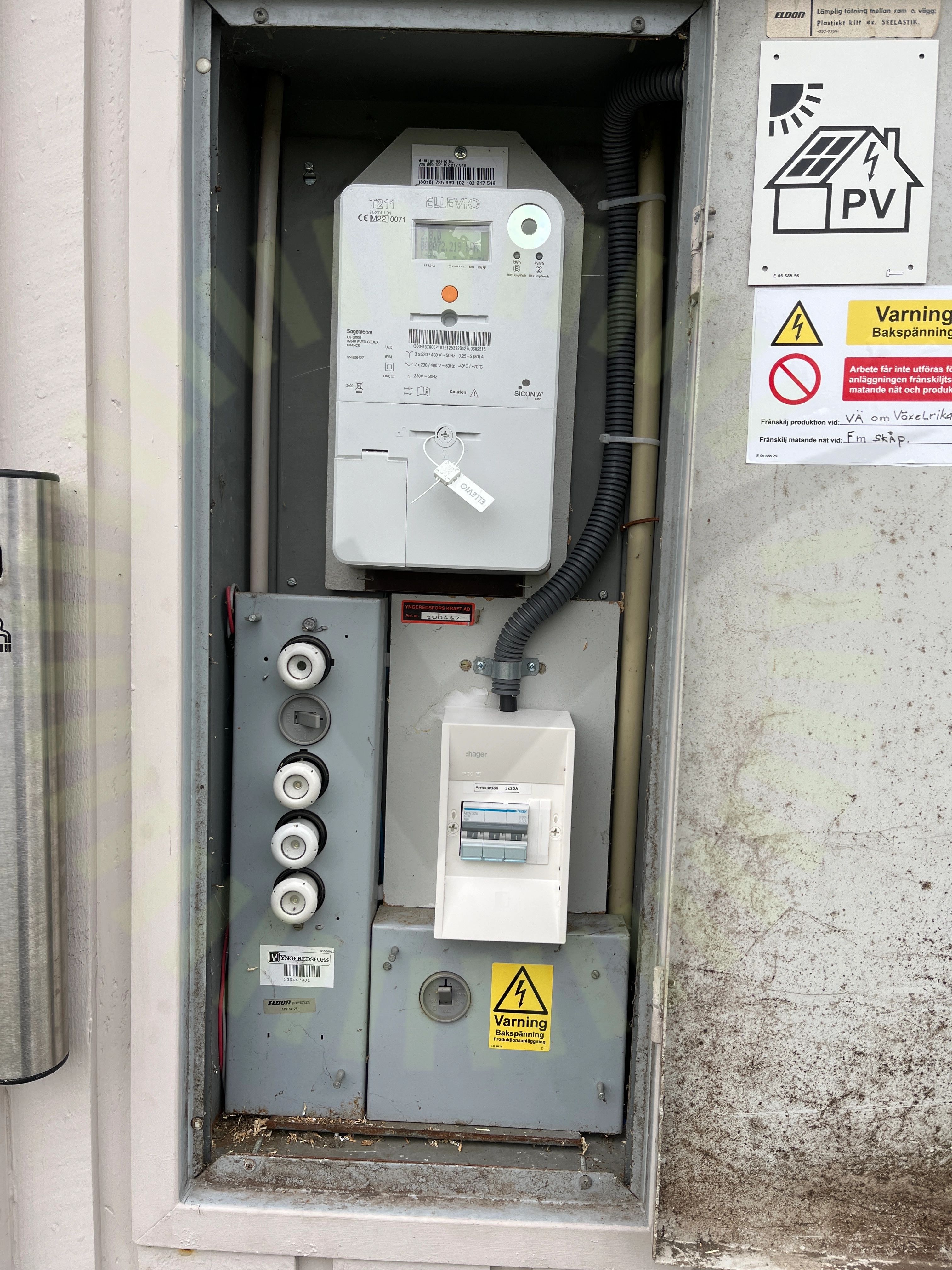

7.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

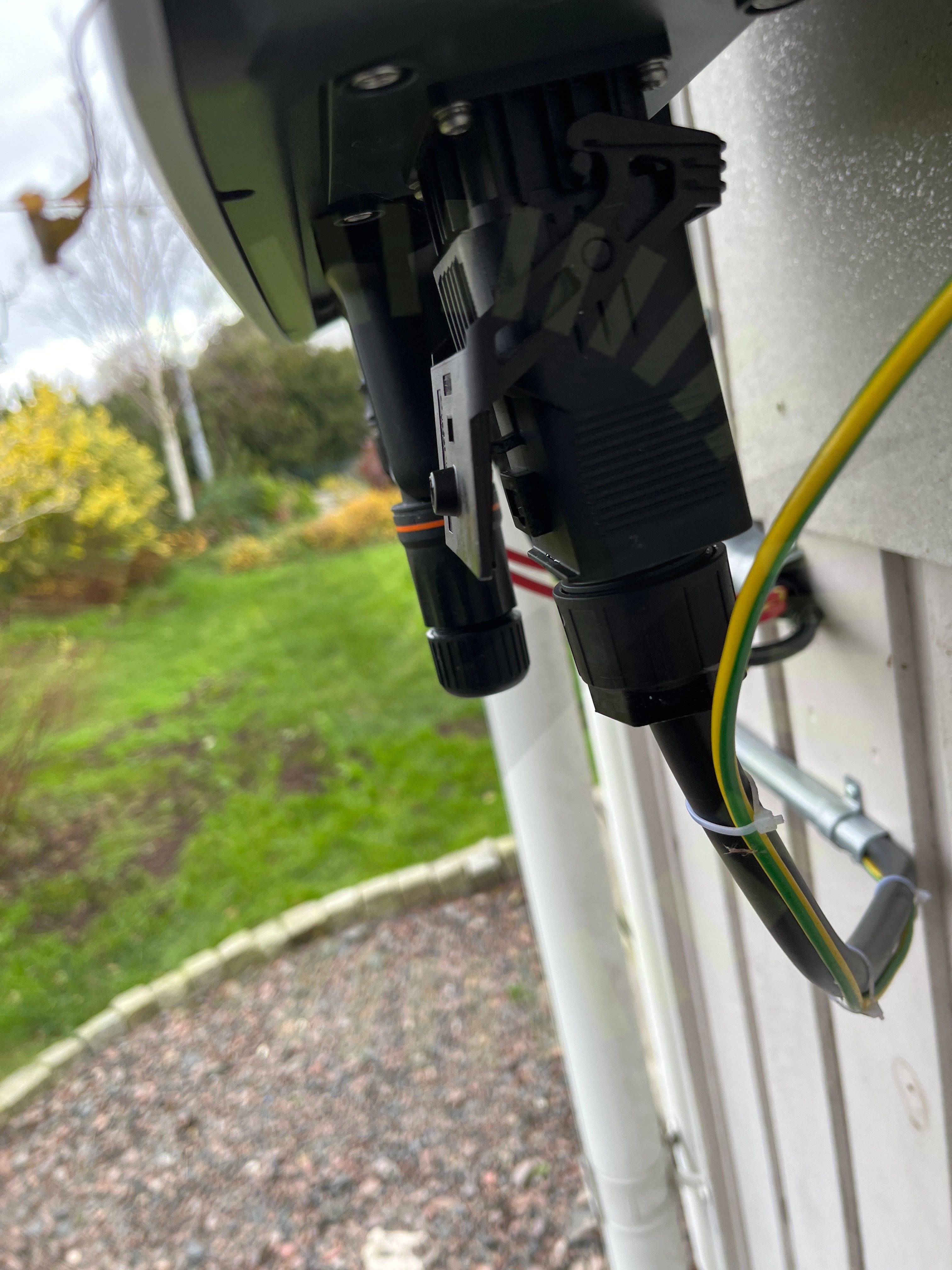

7.3 Förskruvning

Inte godkänd

Låsning för AC kontakten är inte åtdragen.

SG3.0-20RT-UEN-Ver18-202212, Sida 37-38

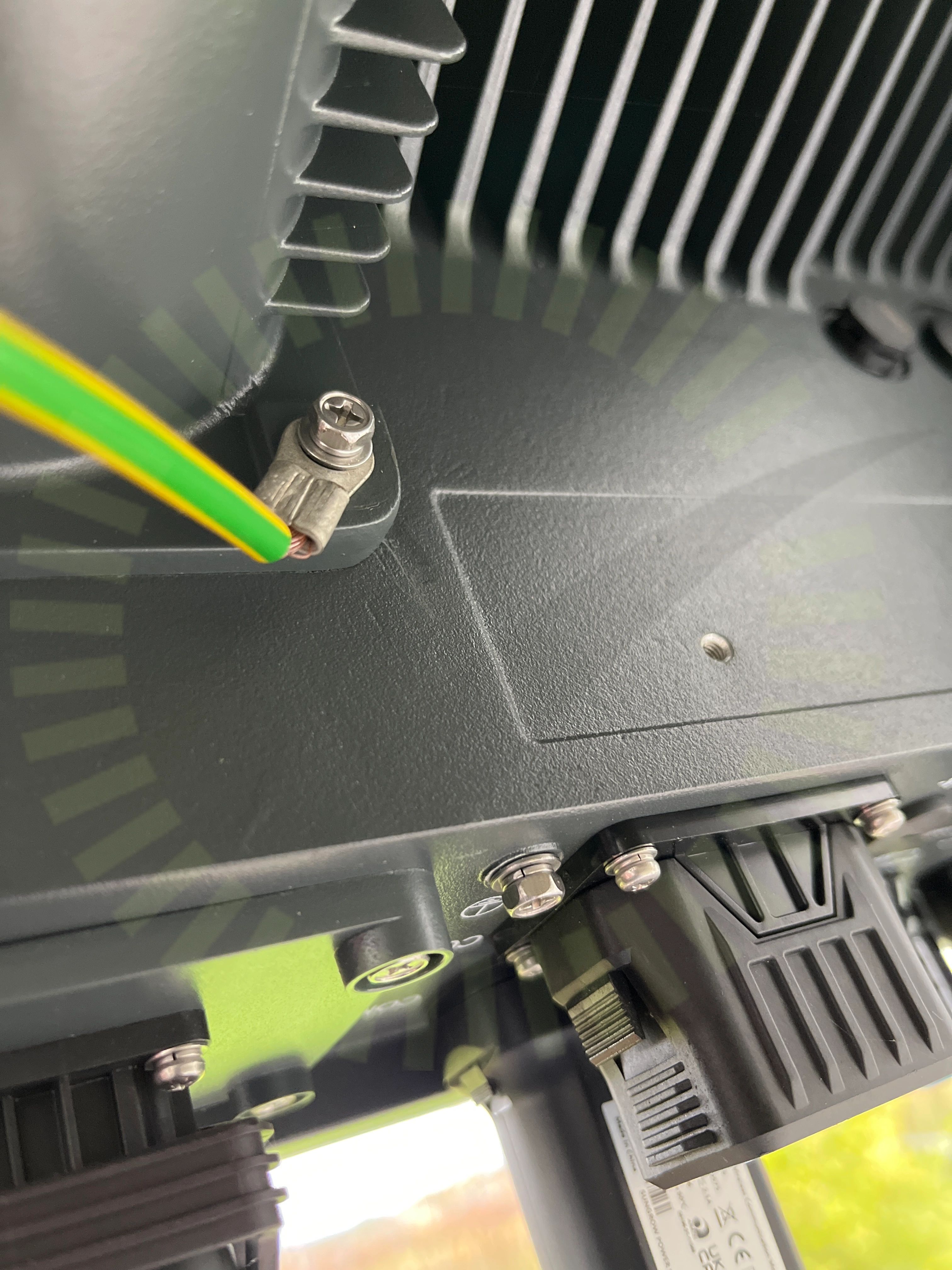

7.4 Jordning av chassi

Inte godkänd

Jordkabeln är inte ansluten till befintlig jordpunkt. Jordkabeln sitter inte fast i sin kabelsko, går att dra ut.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

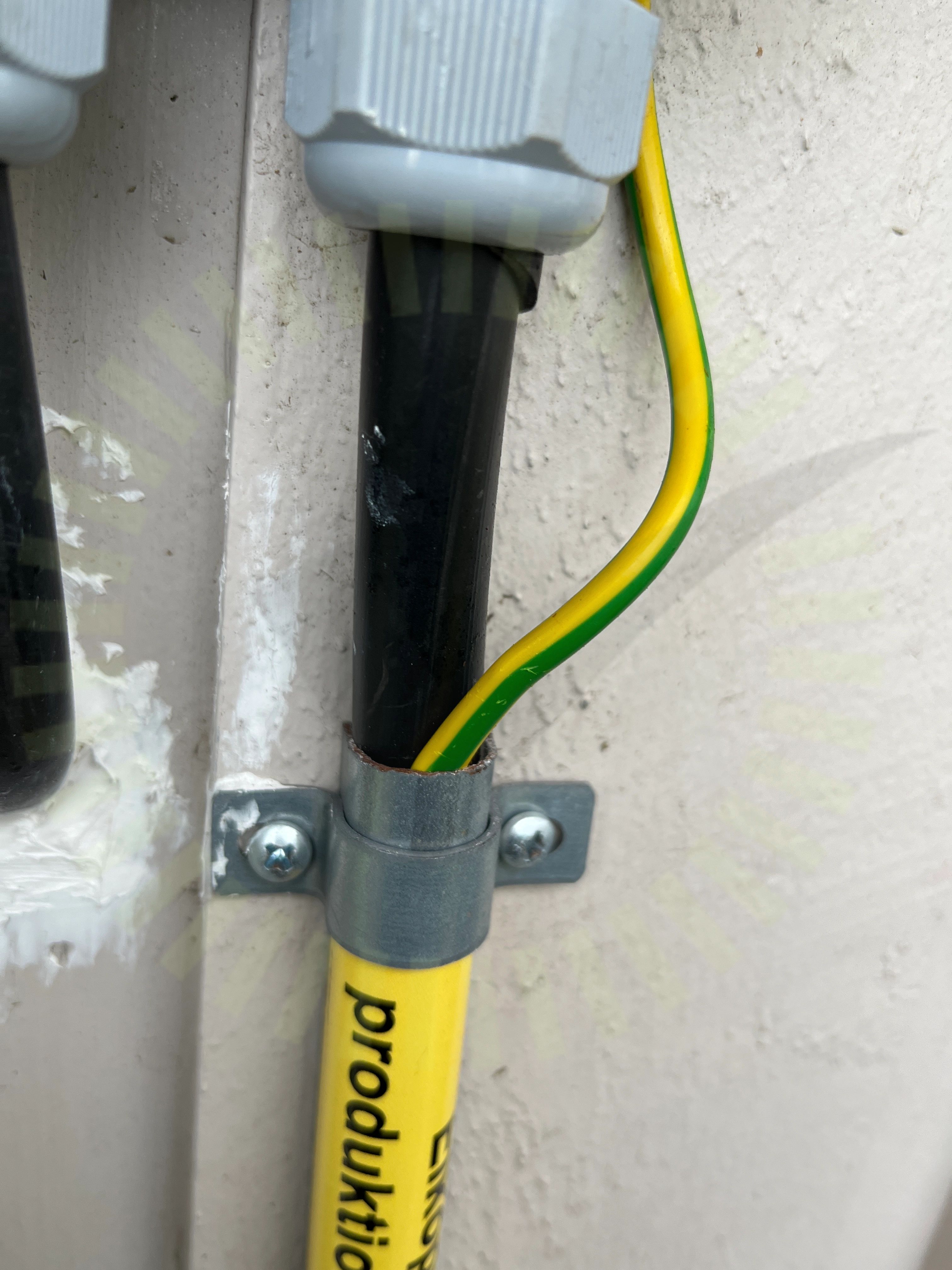

7.5 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

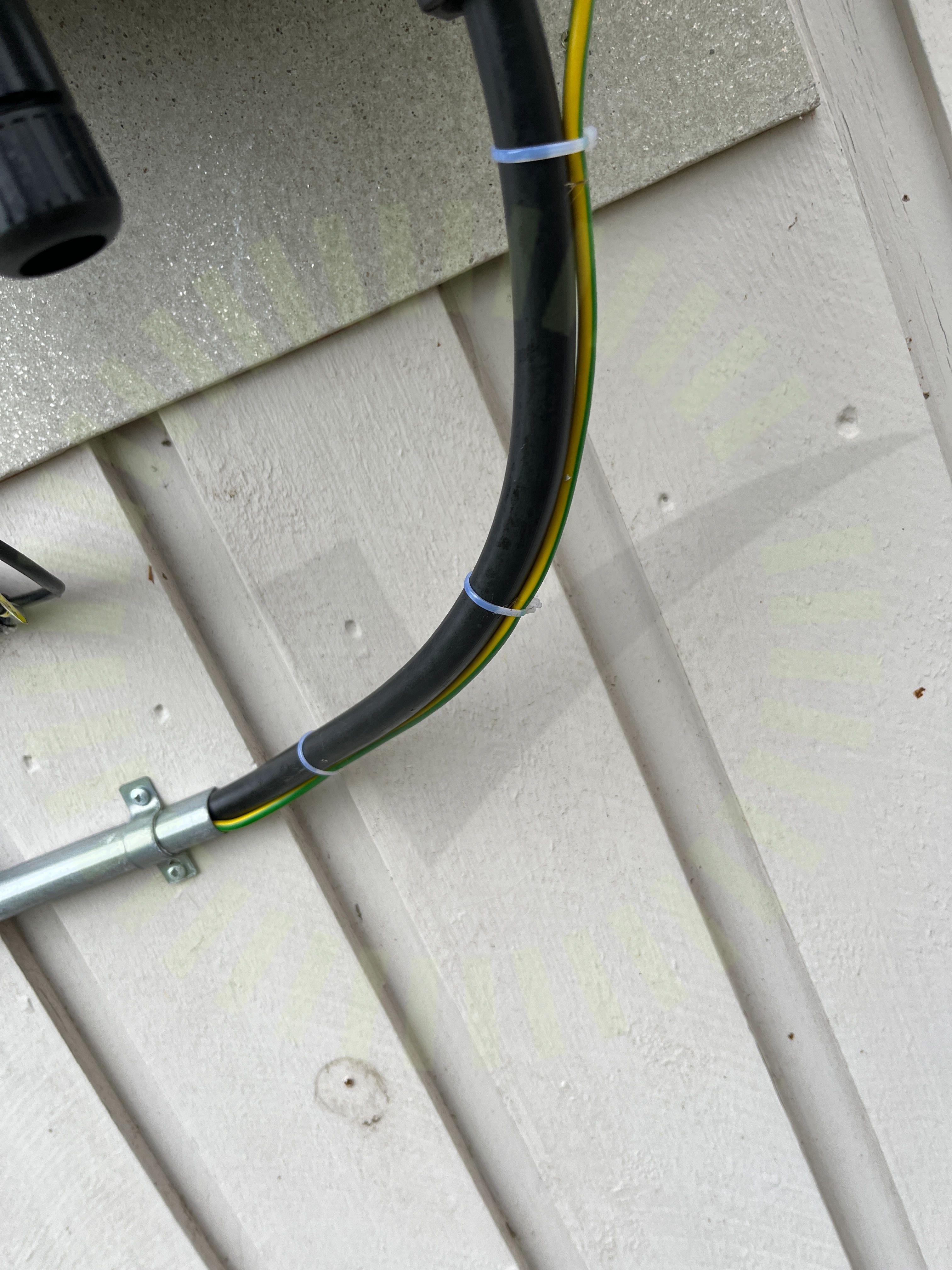

7.6 Väderbeständigt material

Inte godkänd

Använda buntband samt jordkabel är ej väderbeständiga.

Godkända kontrollpunkter

29/35

AC kablage förläggning

AC Kablage förläggning

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Enkelisolerade ledare

Fastsäkring av produkt

Genomföringar

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Växelriktarens IP klassning
