Besiktningsrapport

8.1

Installation genom

GoSol Energi

Datum

30 maj 2023

Ort

Väddö, g:a Grisslehamn, Stockholms län

AC anslutning växelriktare

Fästens placering

Kontakter

+ 4

86% godkända

14% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-54HBB/-V

Montagesystem

K2: BasicRail

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Tillbehör

Elmaterial: Kapsling

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Kapsling (9)Tak 1, DMEGC: DM(XXX)M10-54HBB/-V (14)Tak 1, K2: SpeedRail (28)Varselmärkning (5)Växelriktare (33)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Kapsling

Godkända kontrollpunkter

9/9

Brytare

Böjradie

Förskruvningar

Infästning

Installation

IP-Klassning

Placering

Termisk påverkan

Yttre påverkan

Tak 1, DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

2/14

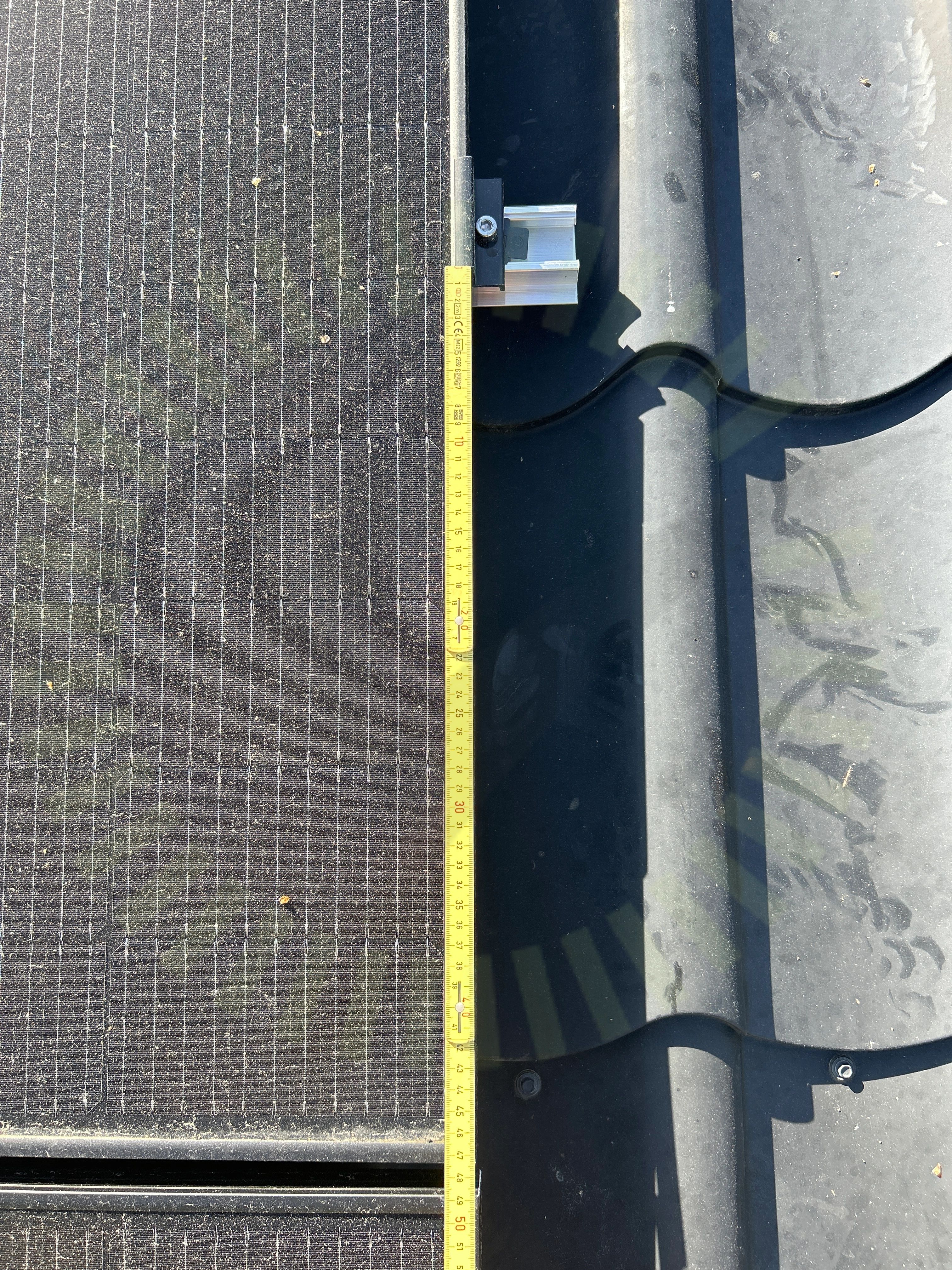

3.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 11

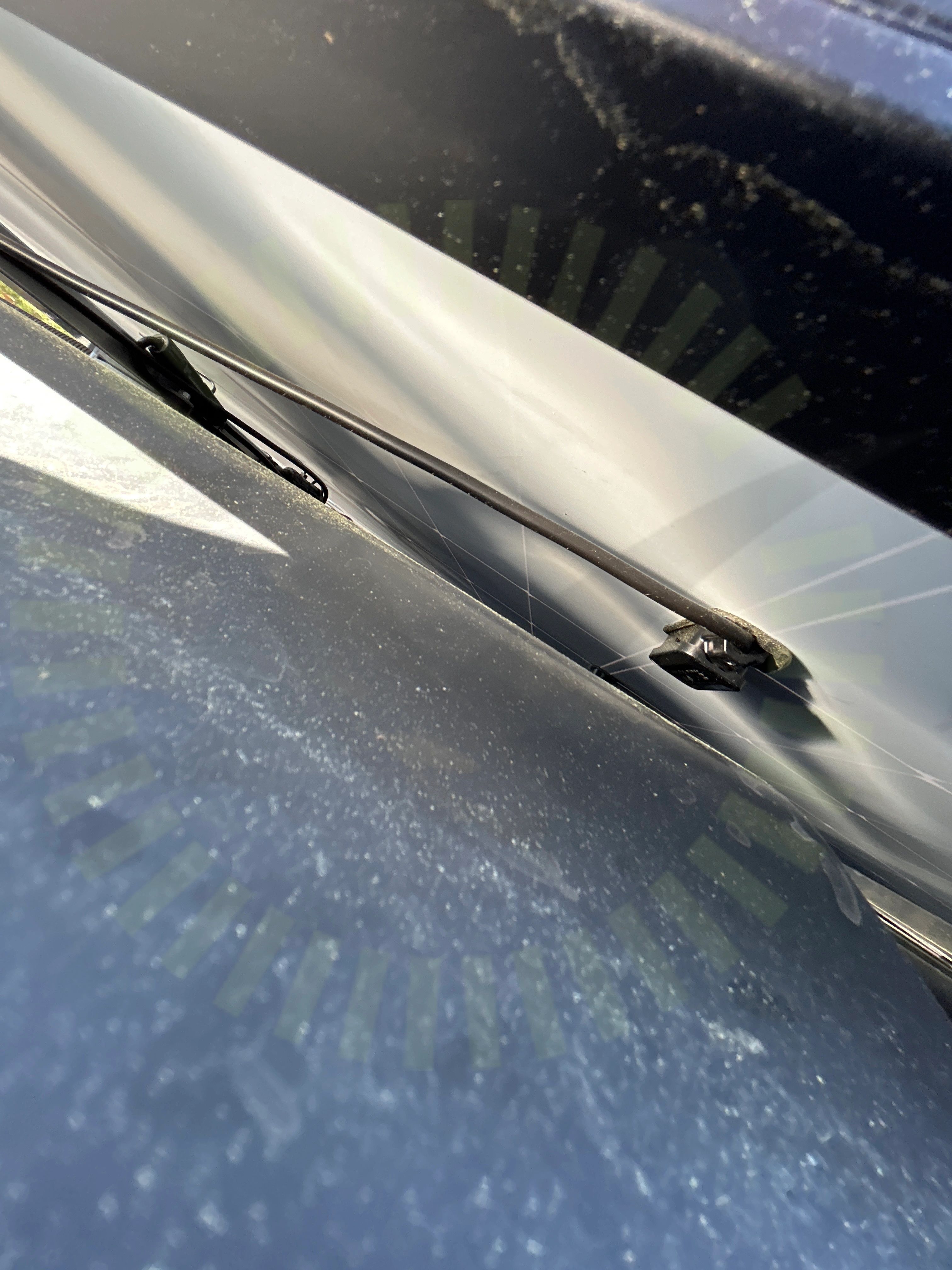

3.2 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan.

Godkända kontrollpunkter

12/14

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmans överlappning

Klämmornas storlek

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, K2: SpeedRail

Anmärkningar

7/28

4.1 Bredd av profiltoppen

Inte godkänd

Profilen på plåttaket uppfyller inte tillverkarens krav. Topparna måste vara minst 22mm breda.

BasicRail-assembly-en, Sida 5

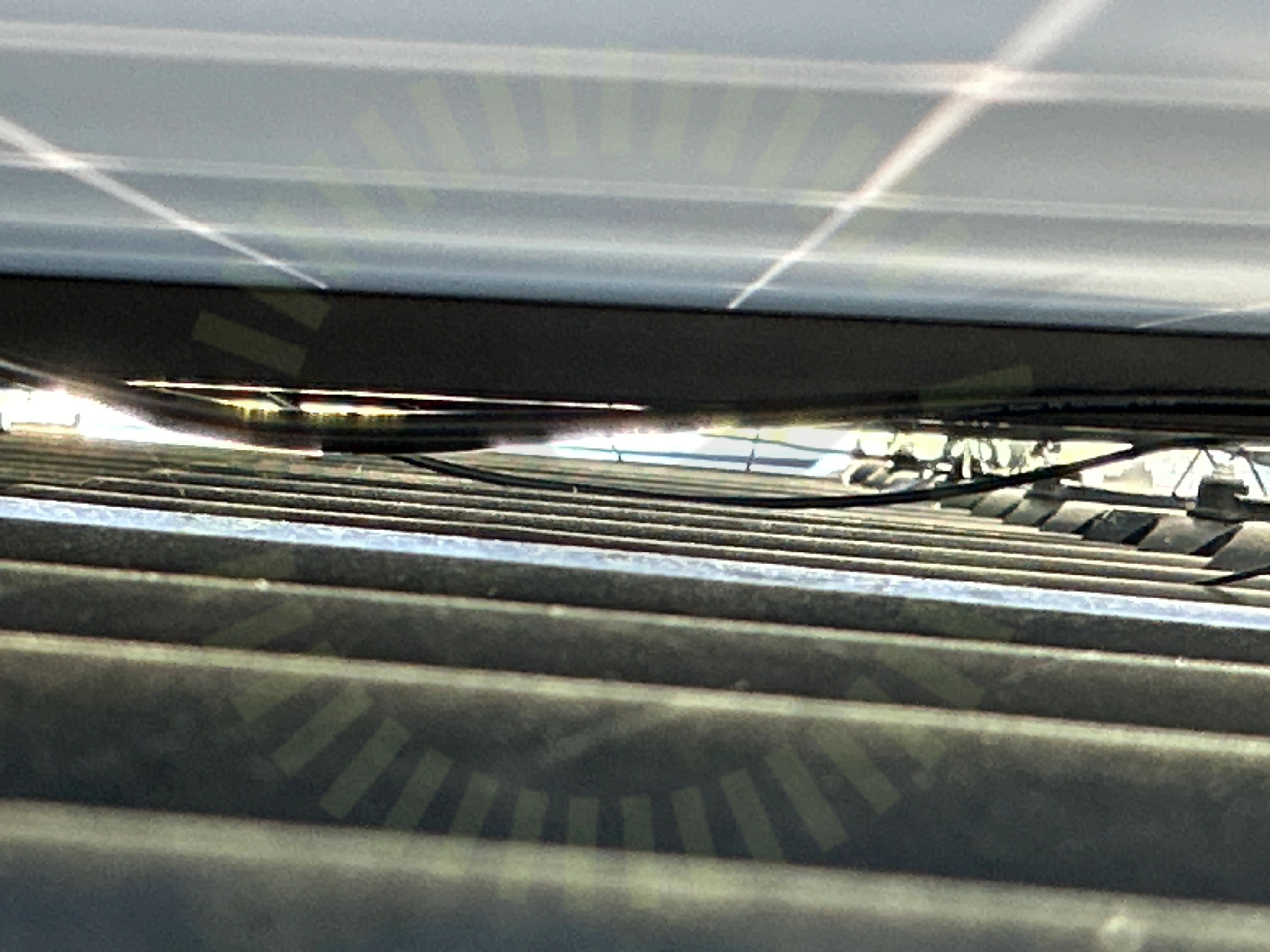

4.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.521.101 och 522.8.4)

4.3 Skenornas överhäng

Inte godkänd

Korrekt lastberäkning saknas. Skenornas överhäng kan inte kontrolleras.

Snö- och vindlastberäkning

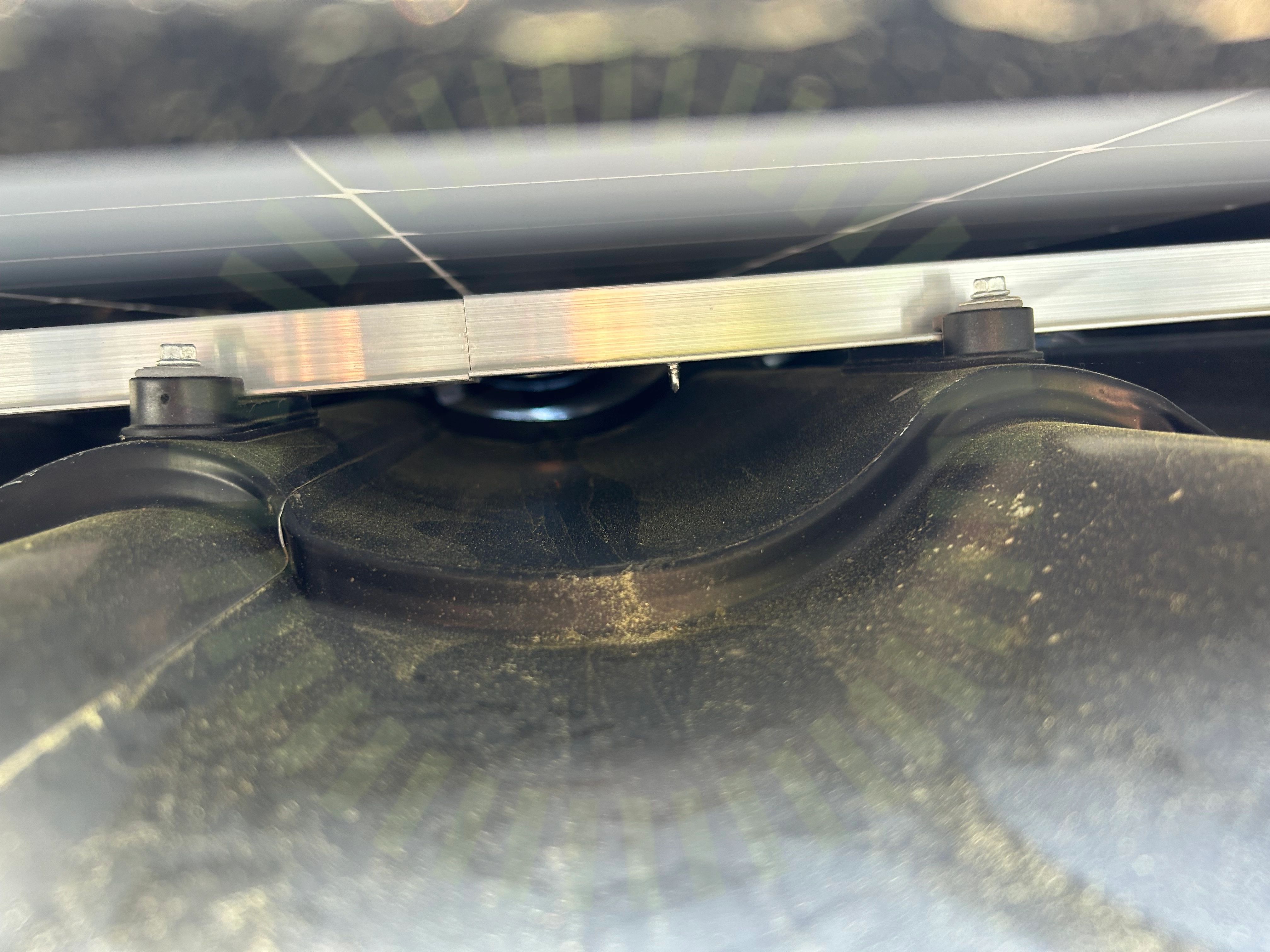

4.4 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

BasicRail-assembly-en, Sida 12

4.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen stämmer inte med verkligheten.

Tillverkarens montageanvisningar

4.6 Takinformation

Inte godkänd

Inmatad taklutning stämmer inte med verkligheten.

Snö- och vindlastberäkning

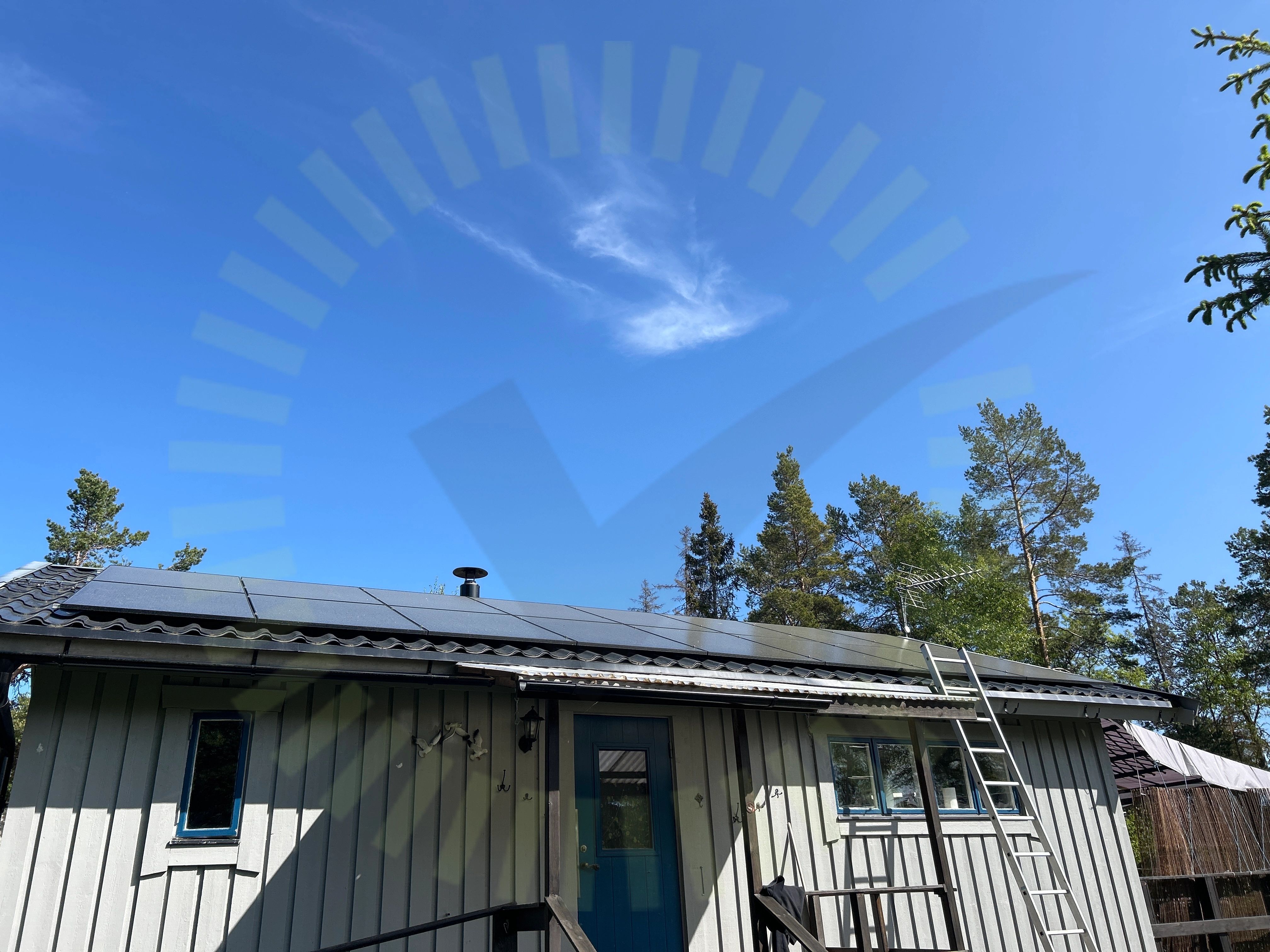

4.7 Termisk brytpunkt skenor

Inte godkänd

Termiskt brytpunkt saknas efter tillverkarens krav.

BasicRail-assembly-en, Sida 5

Godkända kontrollpunkter

21/28

Använd plåtskruv

Använd skruv för klämma

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Infästningarnas placering

Kabeldragning mellan takytor

Klämmans placering i skena

Mittklämmor

Panelramens höjd

Placering

Plåtens tjocklek

Plåtinfästning

Skada på klämmor

Skador

Skenans utstick för klämma

Skenornas infästning

SpeedLock

Taklutning

Väderbeständigt material

Ändklämmor

Varselmärkning

Anmärkningar

1/5

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

4/33

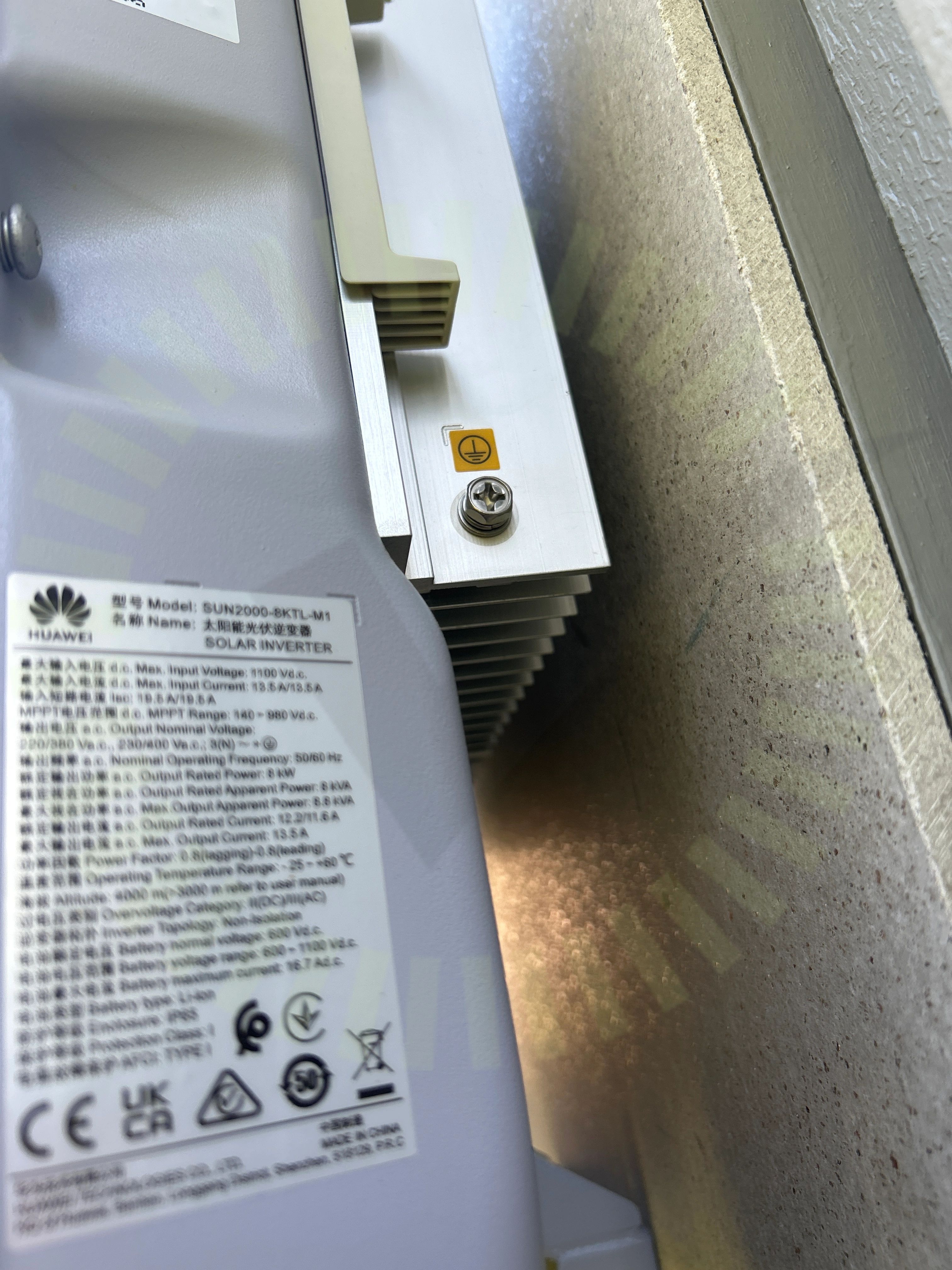

6.1 Jordning av chassi

Inte godkänd

Växelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44

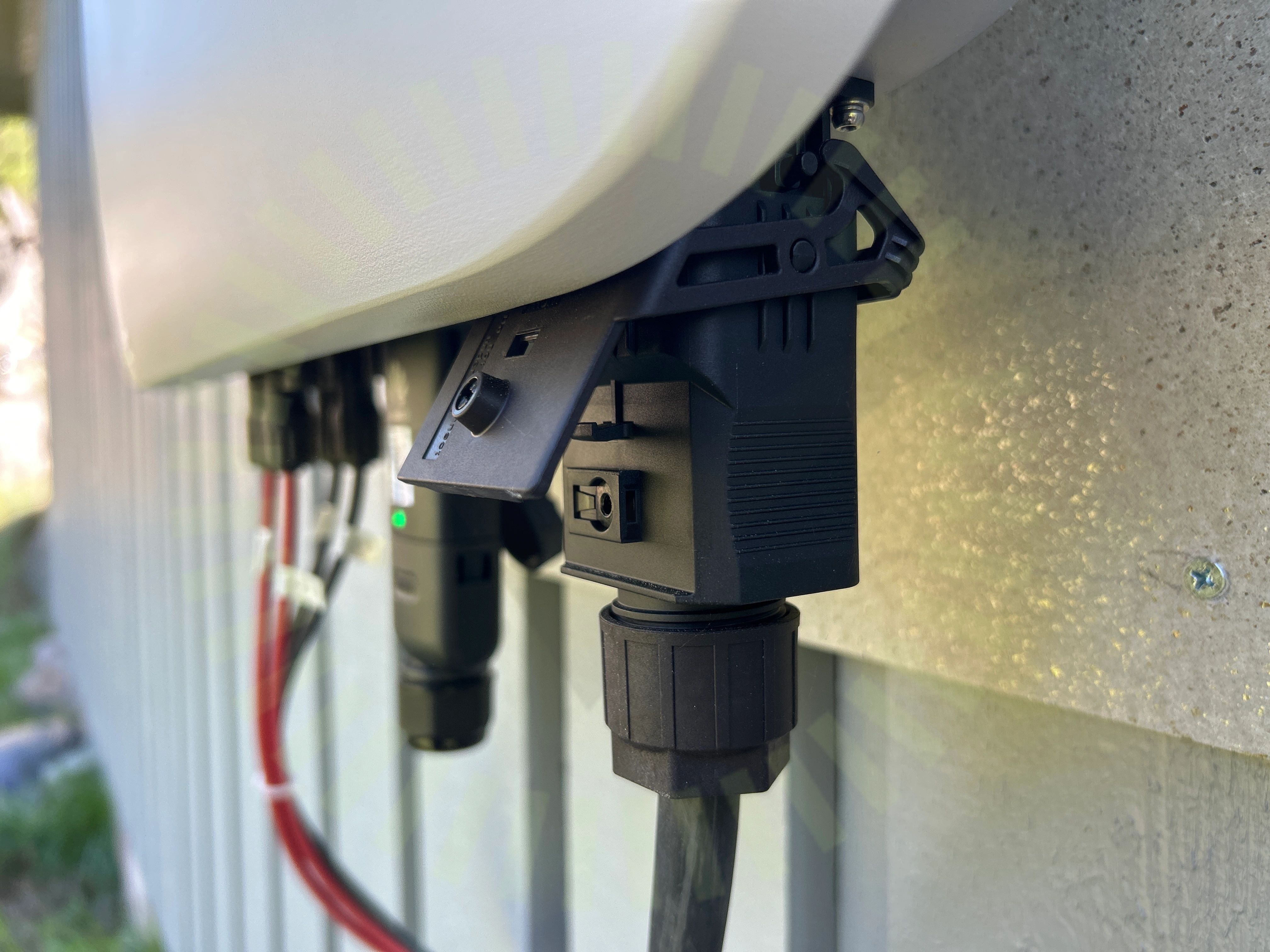

6.2 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

6.3 Avstånd till hav

Inte godkänd

Växelriktaren sitter monterad utomhus mindre än 500m från havet.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 8

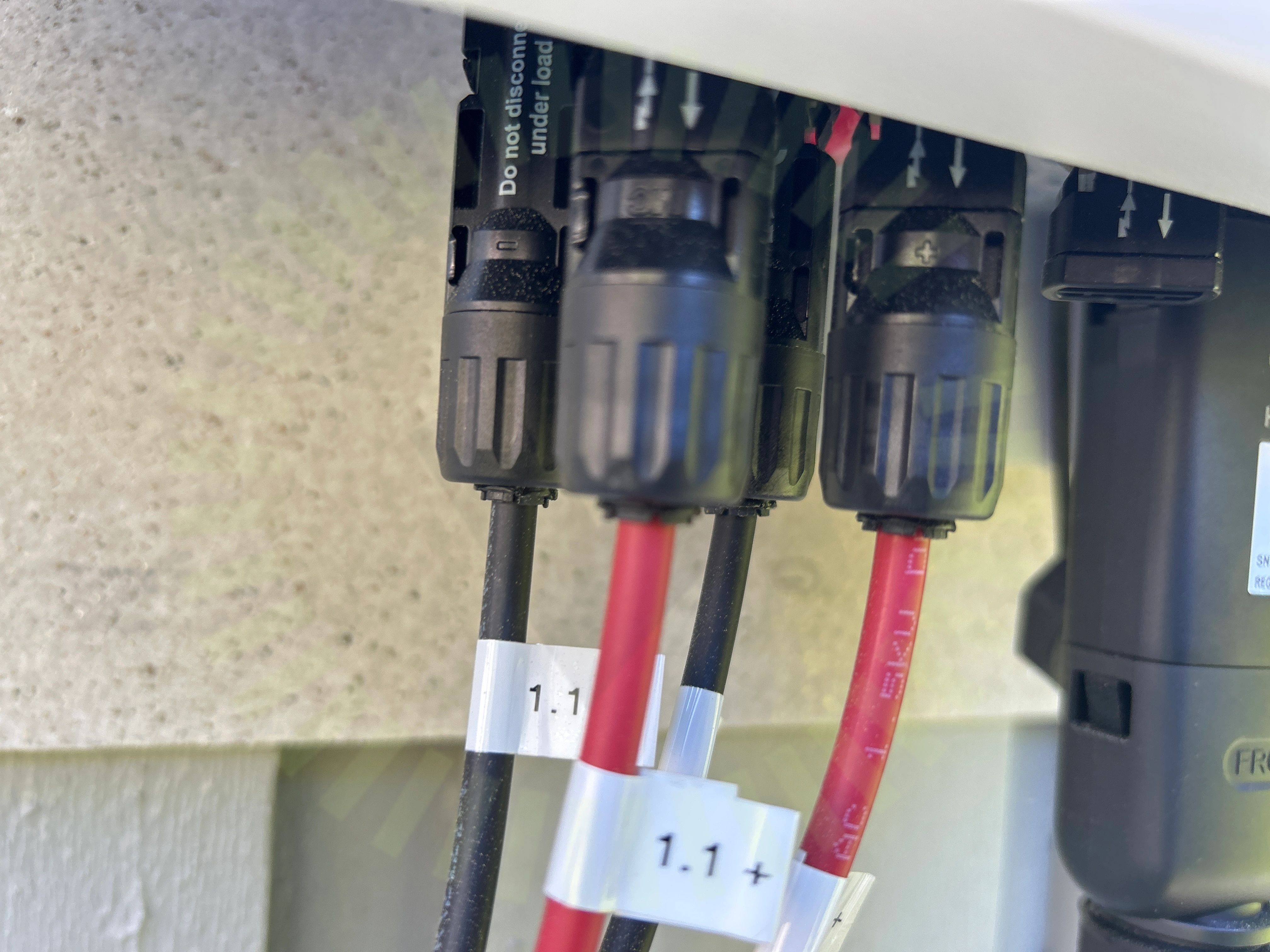

6.4 Kontakter

Inte godkänd

Kontakter är inte monterade enligt tillverkarens anvisningar. Förskruvningar ska inte bottnas.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 48-50

Godkända kontrollpunkter

29/33

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Genomföringar

Huvudsäkring

Infästning

Kabeldimensionering

Ledare Fastspända

Likspänningskomponenter

Märkning

Placering

Skadat kablage

Strängdesign

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material
