Besiktningsrapport

9.9

Installation genom

Söderens

Datum

10 november 2023

Ort

Landvetter, Västra Götalands län

Jordning av chassi

Tillförlitligt fäst

Insyn kapsling

98% godkända2% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27

MontagesystemTJB: Solentra takkrok råspont

VäxelriktareGroWatt: MID15~25KTL3-X

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av Söderens som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

GroWatt: MID15~25KTL3-X

Anmärkningar

2/41

2.1 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

Growatt: MID 6-25KTL3-X User Manual EN 202305, Sida 13

2.2 Tillförlitligt fäst

Inte godkänd

Vald märkning kommer inte sitta kvar under anläggningens förväntade livslängd.

ELSÄK-FS 2022:2, §11

Godkända kontrollpunkter

39/41

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

TJB: Solentra takkrok råspont

Godkända kontrollpunkter

20/20

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKabeluppfästningMittklämmorRåspontsinfästningSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Trina: TSM-NEG9RC.27

Godkända kontrollpunkter

14/15

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablaget generell böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Undercentral

Anmärkningar

1/1

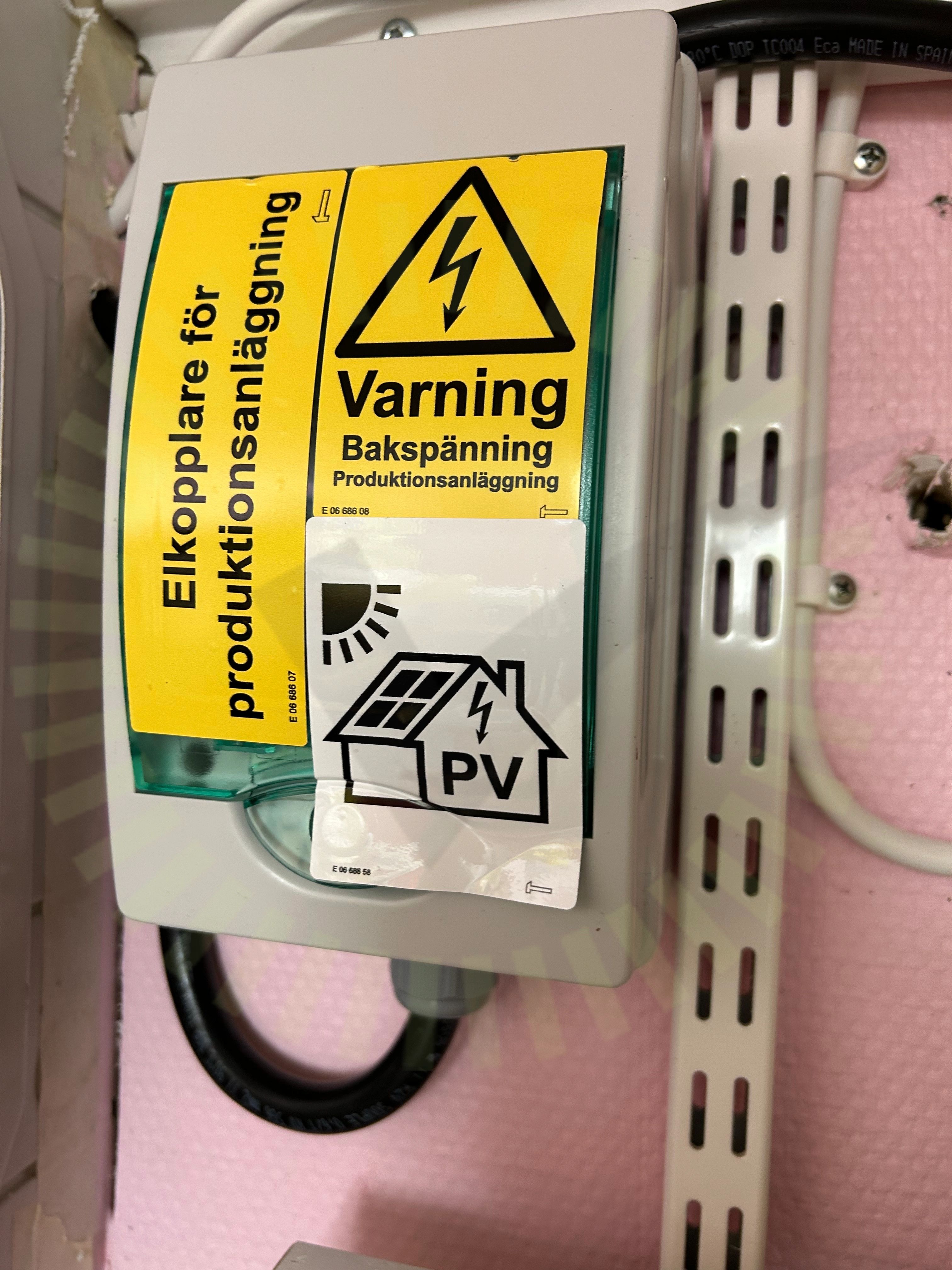

6.1 Insyn kapsling

Kundkommentar

Kapsling är överklistrad så det går inte att se om säkringar har löst eller ej.

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
