Besiktningsrapport

8.4

Installation genom

Nordpolen Energi

Datum

31 augusti 2023

Ort

Ugglarp, Hallands län

PEN-ledare

Skydd mot beröring

Klämmornas placering

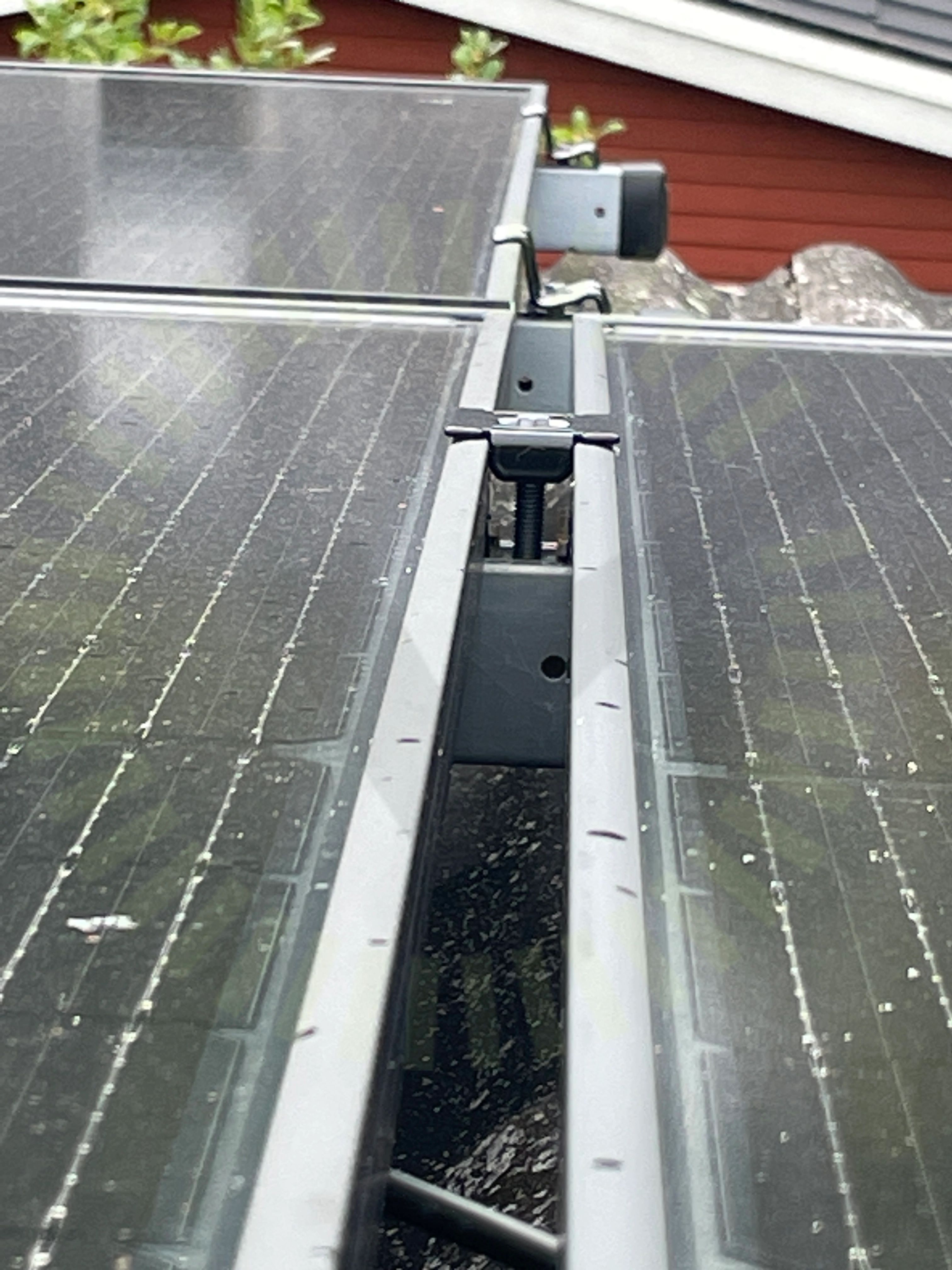

+ 12

85% godkända15% ej godkända

Om installationen

PanelerDenim U M3B 410 BTG 108H

MontagesystemWeland Stål: Råspont

VäxelriktareSunGrow: SG5-12RT

TillbehörUndercentral

Installerad av Nordpolen Energi som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Denim U M3B 410 BTG 108H

Anmärkningar

4/15

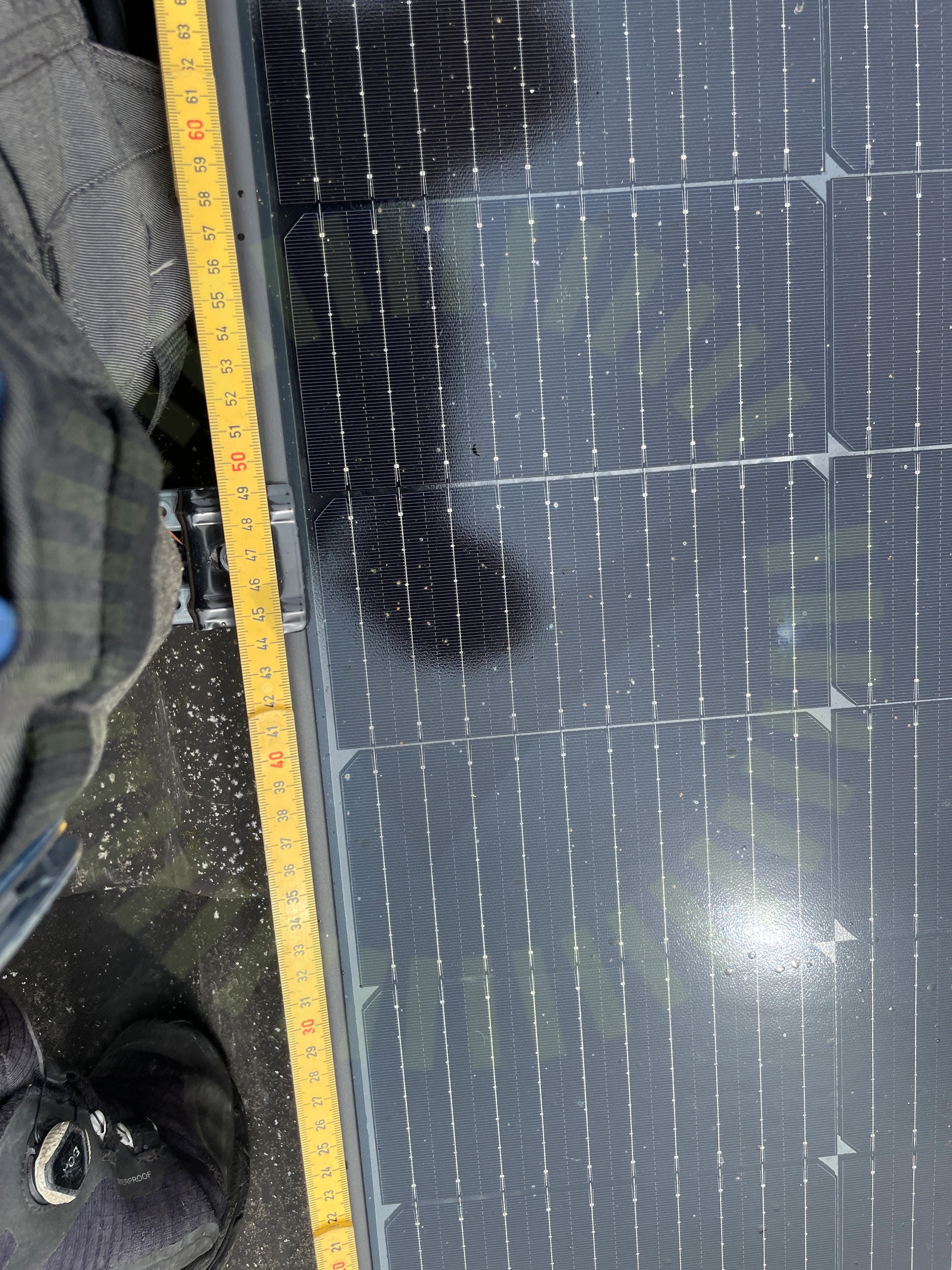

2.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Denim Installation for double glass modules manual, Sida 8-9

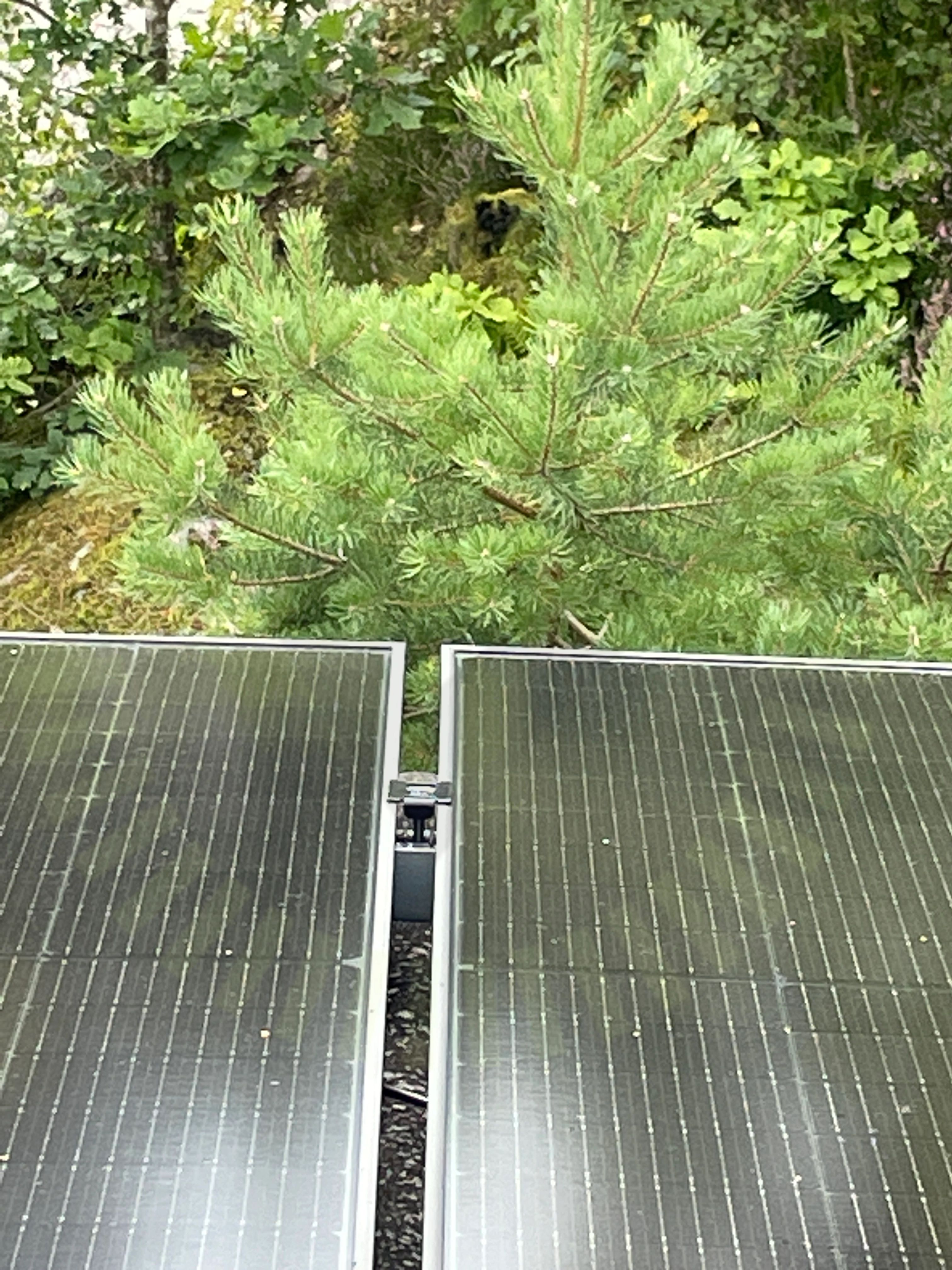

2.2 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar. Mittklämma är snett monterad.

Denim Installation for double glass modules manual, Sida 7

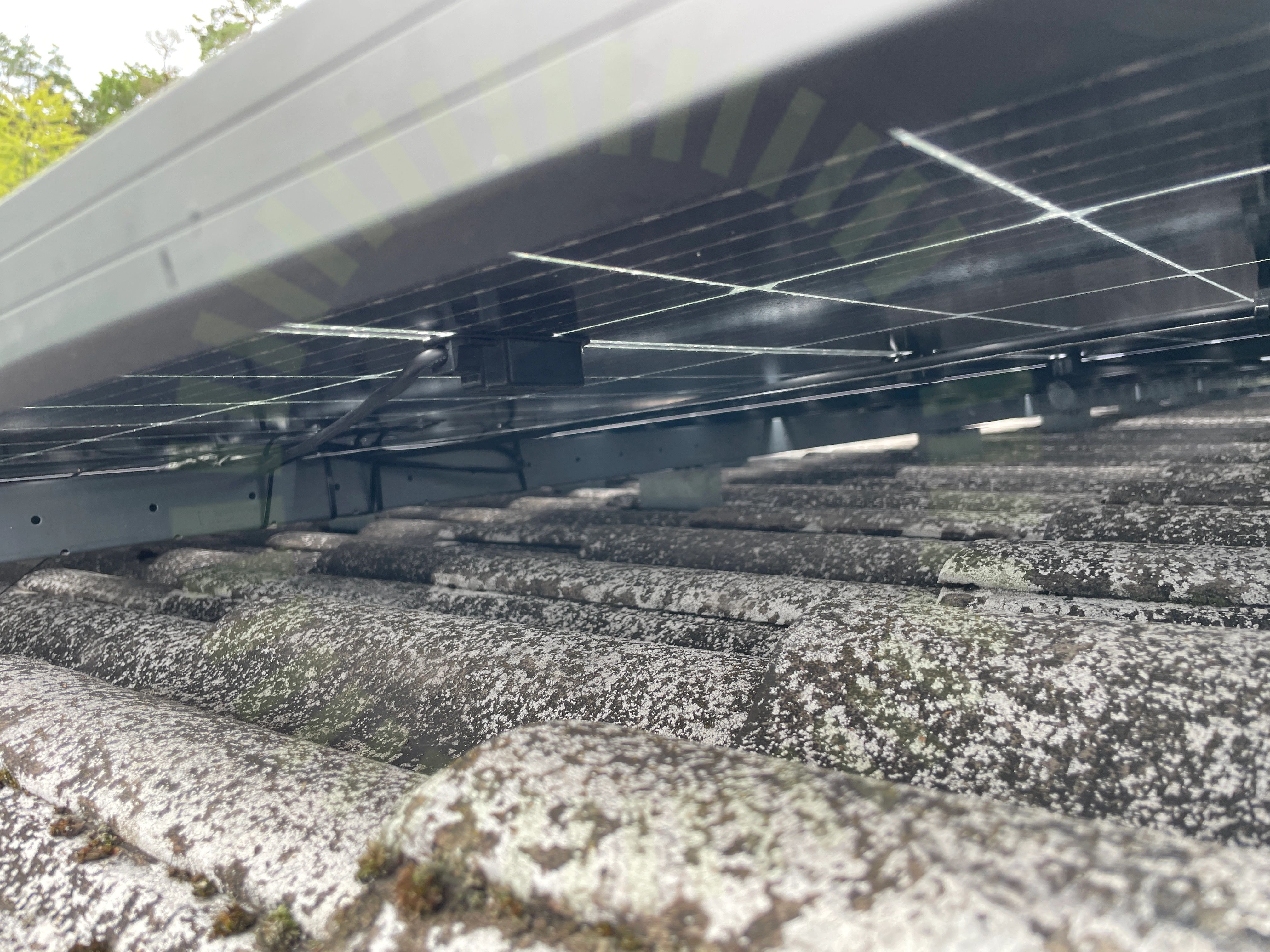

2.3 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan.

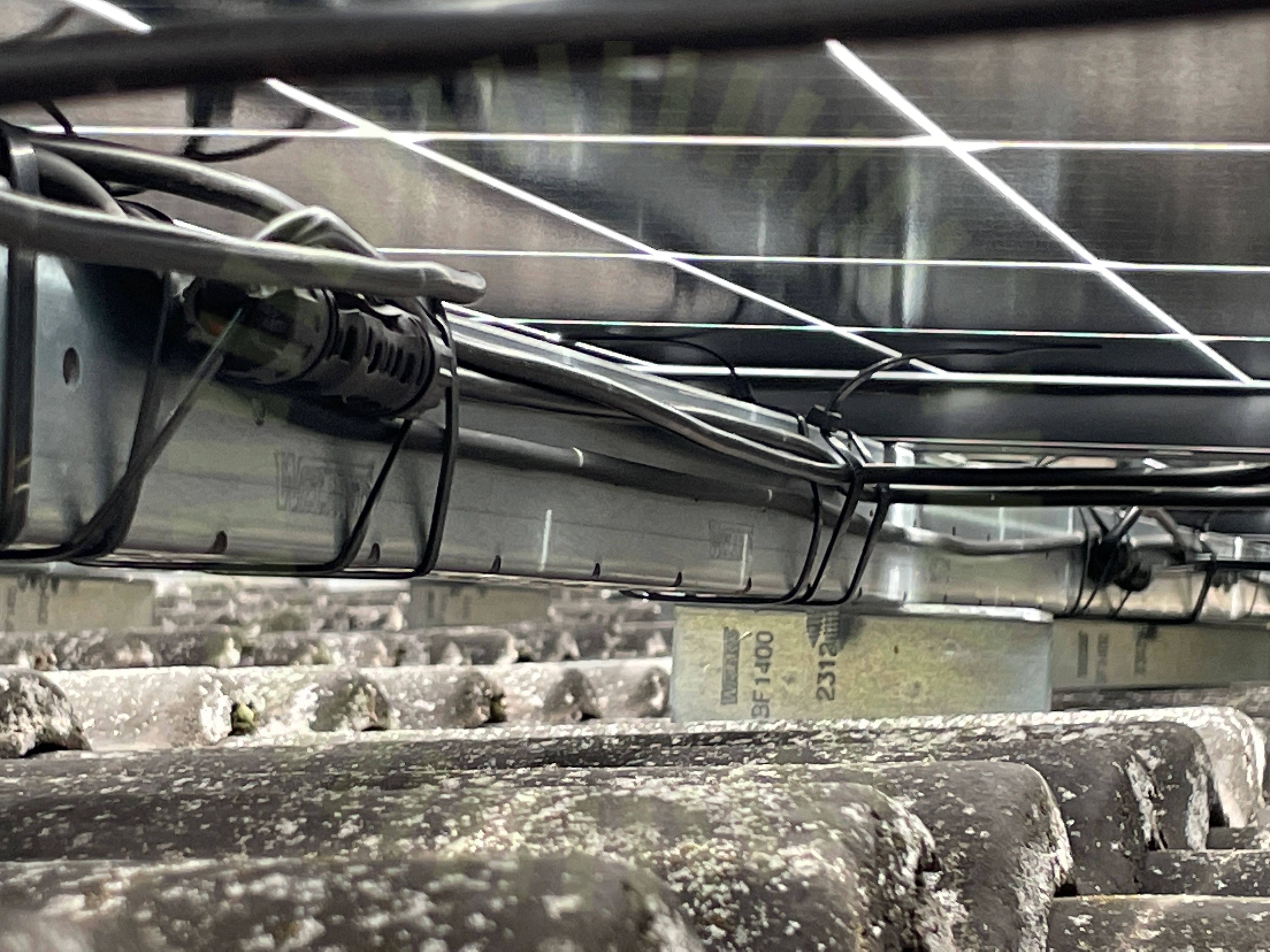

2.4 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

11/15

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

SunGrow: SG5-12RT

Anmärkningar

5/39

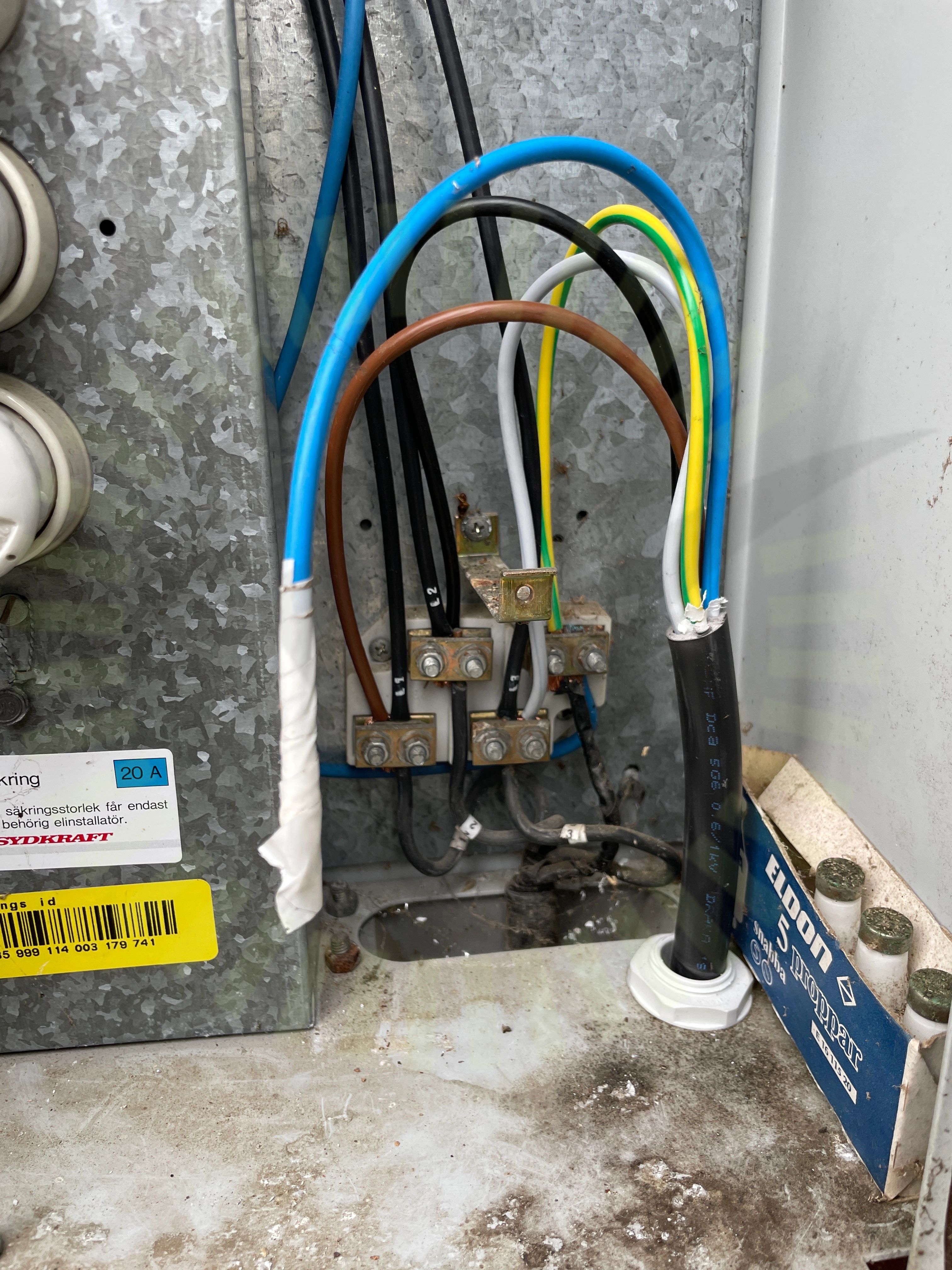

3.1 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är eventuellt högre än vad kabeln kan hantera. Ledningsdimensionering rekommenderas.

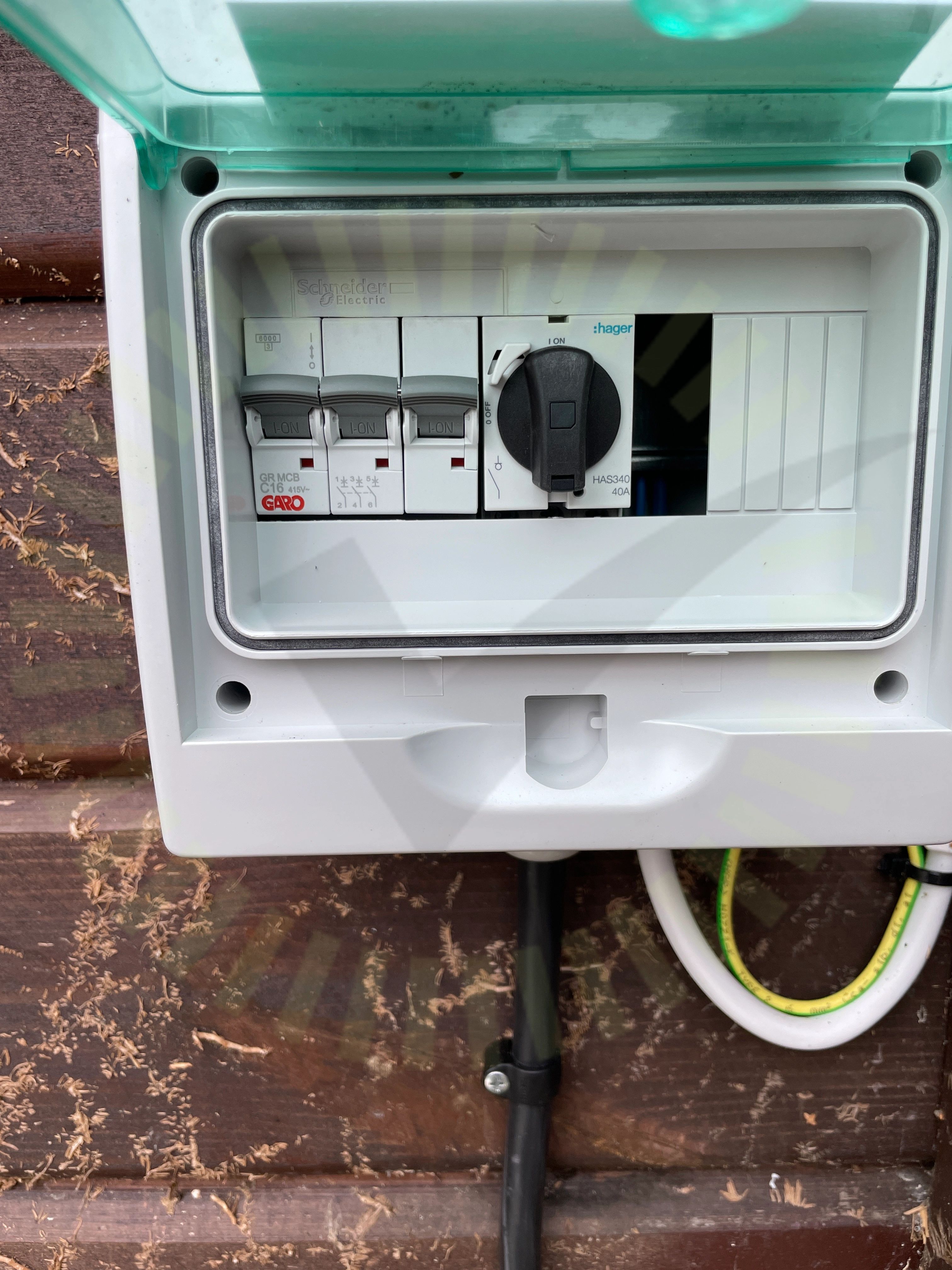

3.2 Märkning

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

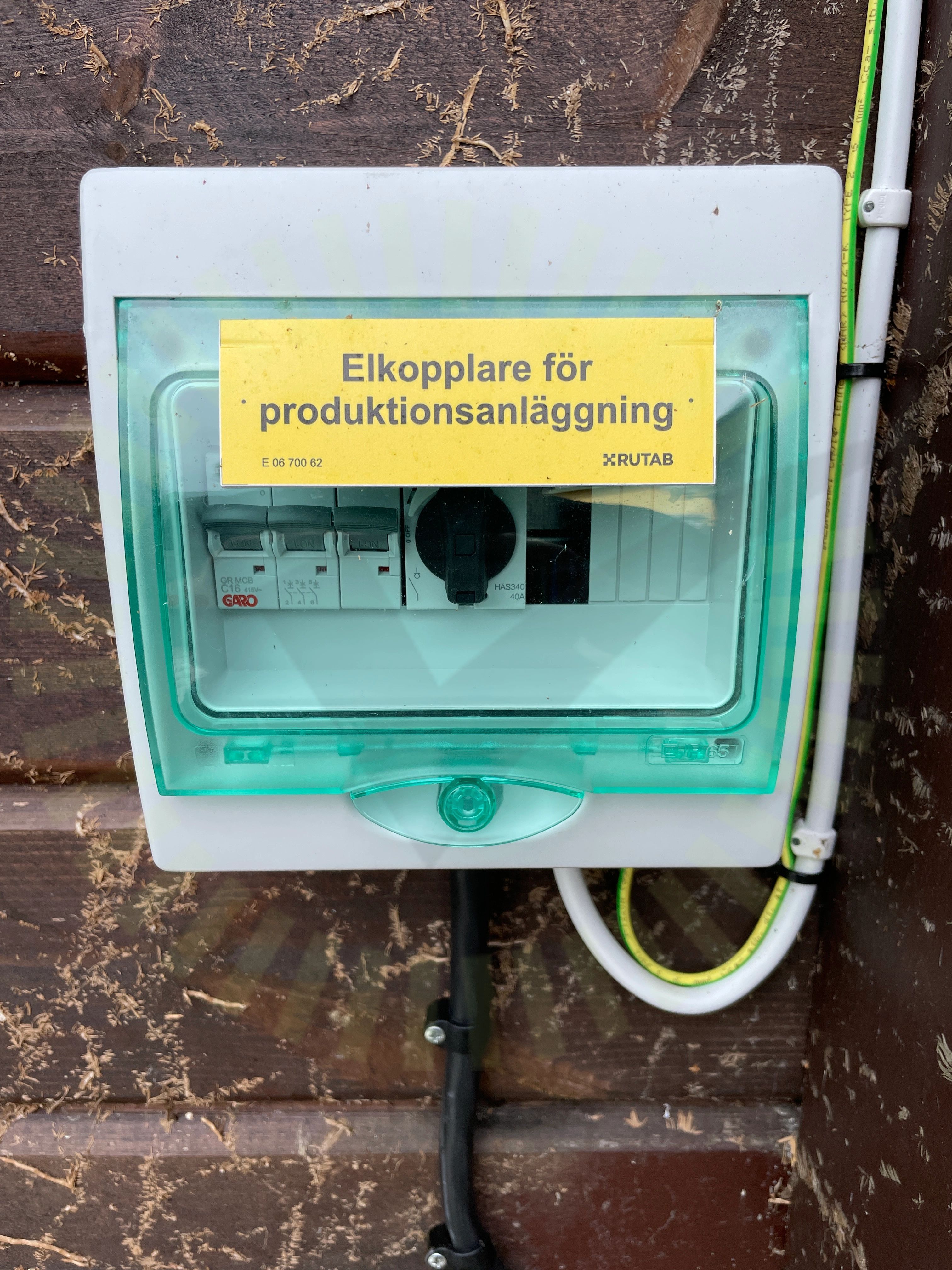

3.3 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för bakspänning saknas på undercentral. Se referens.

SEK 457, Sida 42

3.4 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas på växelriktare.

SS 436 40 00 (712.514.102)

3.5 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt. Jordkabel är ej skyddad.

Godkända kontrollpunkter

33/39

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/39

Tillförlitligt fäst

Tak 1, Weland Stål: Råspont

Anmärkningar

1/1

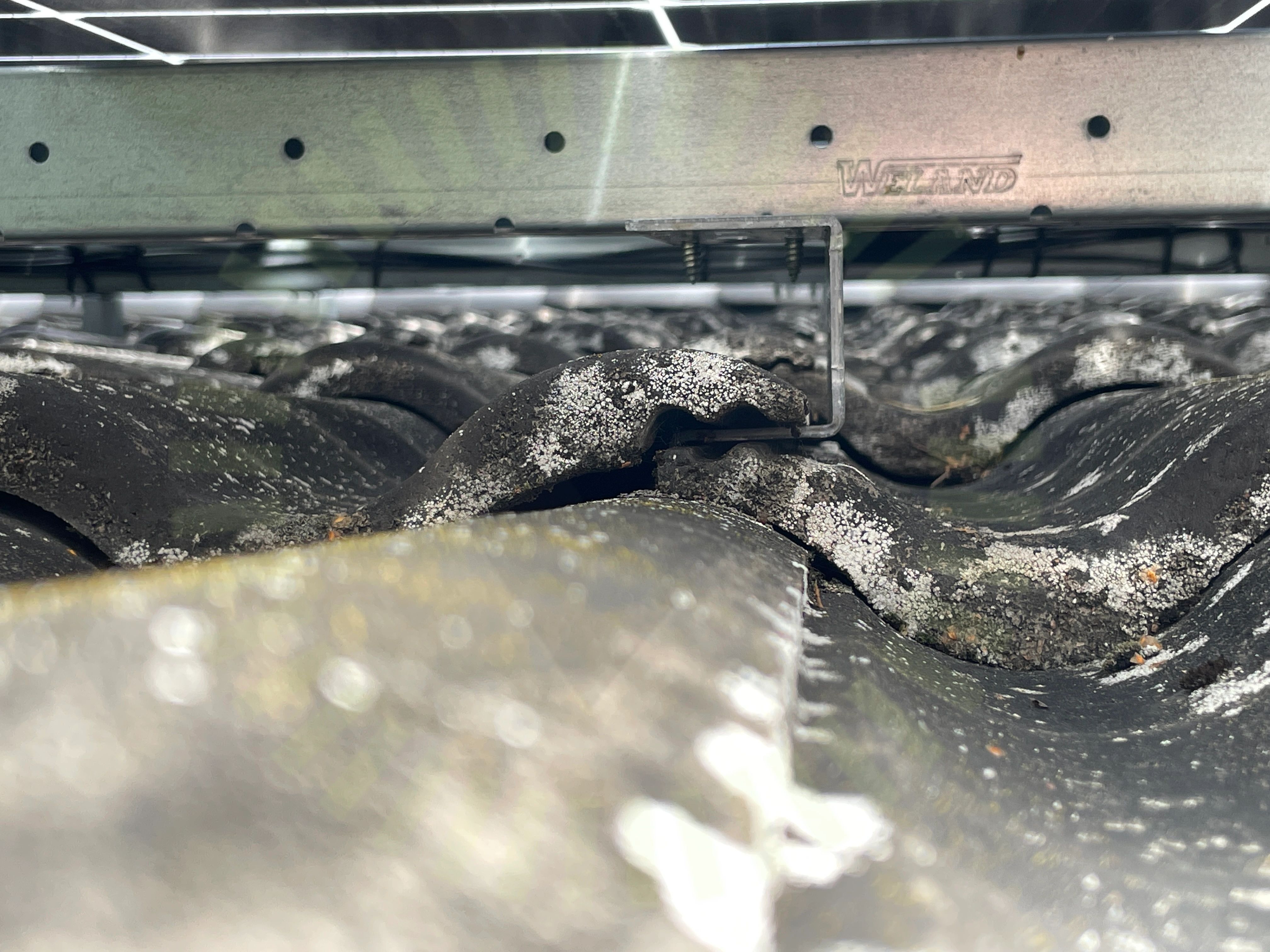

4.1 Ovanliggande takpanna

Rekommendation

Då ovanliggande takpanna ej är urfasad för kroken ligger där en punktbelastning på takpanna och risken ökar för att ovanliggande takpanna spricker.

Undercentral

Anmärkningar

2/8

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

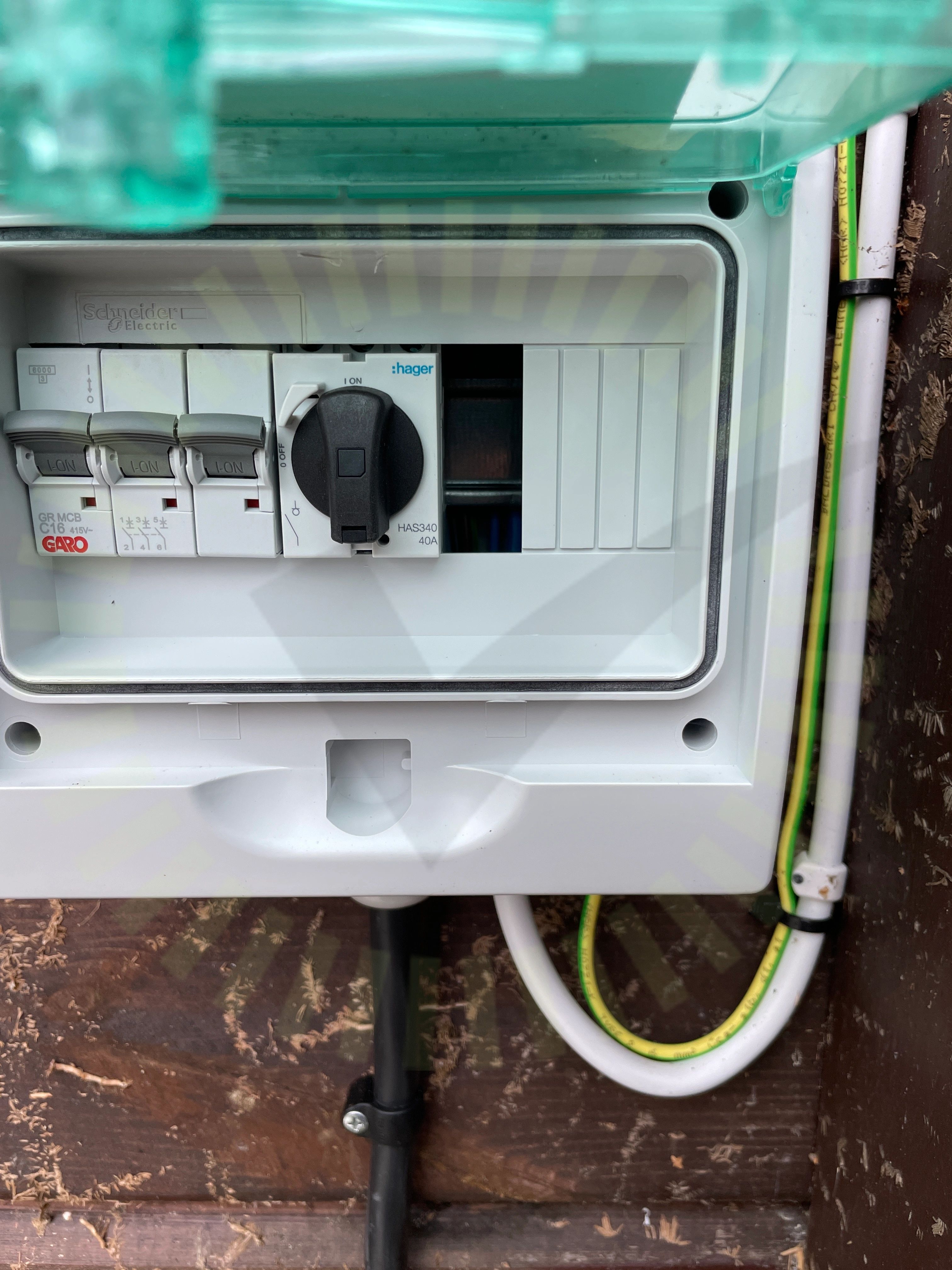

5.2 Skydd mot beröring

Inte godkänd

Beröringsskydd är inte uppfyllt. Täcklock saknas.

Godkända kontrollpunkter

6/8

BrytareBöjradieFörskruvningarInfästningIP-KlassningPlacering

Weland Stål: Råspont

Anmärkningar

4/24

6.1 Skador

Inte godkänd

Nockpannor inte återmonterade korrekt. Tätning håller ej tätt.

6.2 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

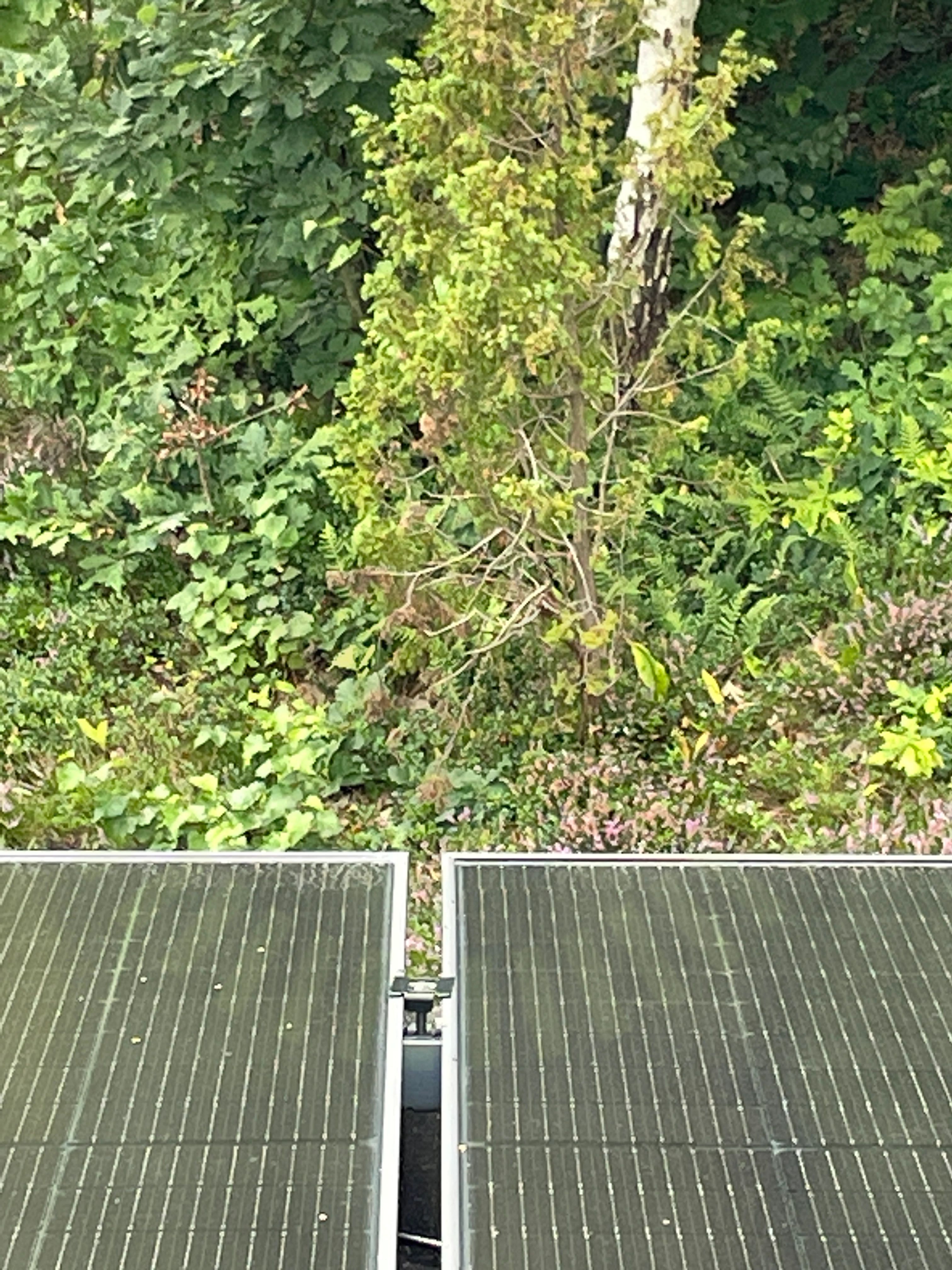

6.3 Mittklämmor

Inte godkänd

Flertalet mittklämmor ligger snett monterat och får inte tillräckligt överlapp på paneler.

MA5111 Sid 1 (1) | Version 4 - 221117

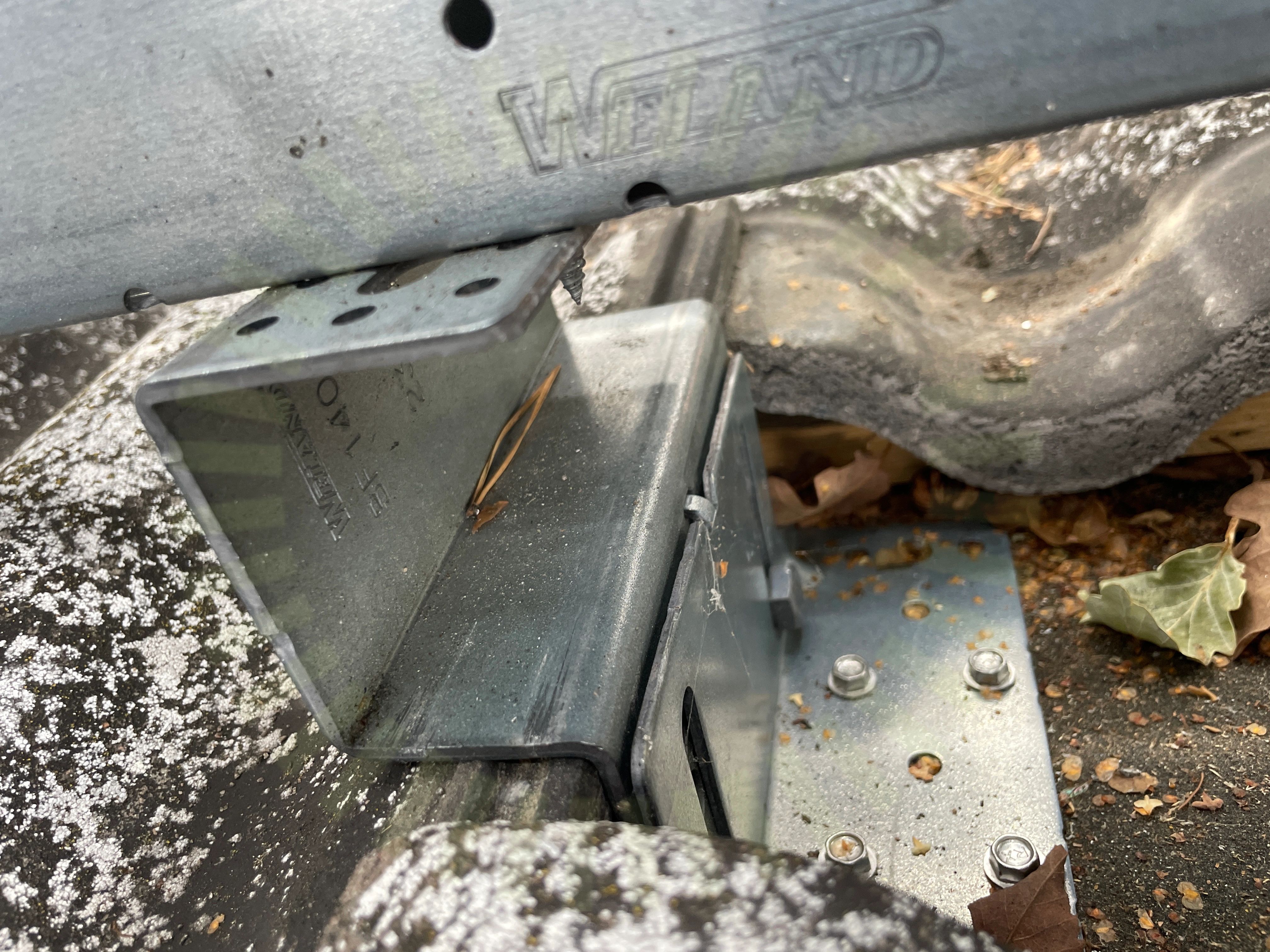

6.4 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

19/24

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningMittklämma skruvPlaceringRåspontsinfästningSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakgenomföringTakkrokarnas CCTvådelad TakkrokVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/24
