Besiktningsrapport
9.7
Installation genom
Nordpolen Energi
Datum
20 december 2023
Ort
Oxelösund, Södermanlands län
Föremål mot bakstycke
Skenornas infästning
Takgenomföring
Informering av solceller
96% godkända
4% ej godkända
Om installationen
Paneler
Denim: U M3 XXX BB 120H
Montagesystem
Weland Stål: Råspont
Växelriktare
SunGrow: SH5-10RT
Tillbehör
Undercentral
Installerad av Nordpolen Energi som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Tak 1, Denim: U M3 XXX BB 120H
Anmärkningar
1/16

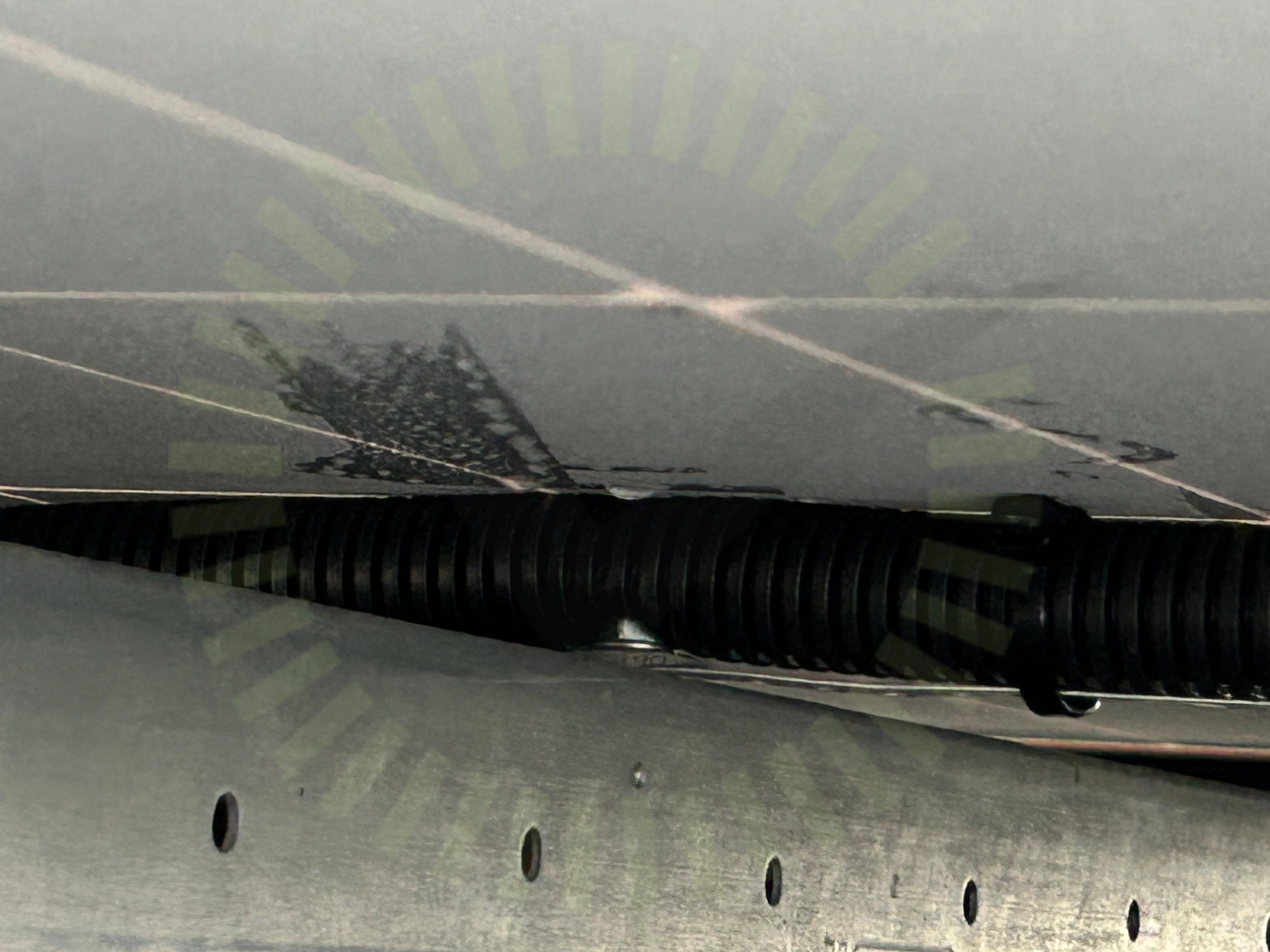

2.1 Föremål mot bakstycke
Inte godkänd
Föremål skaver mot panelens undersida.
Denim: PV-Module installation manual BB/BW 22.08, Sida 5
Godkända kontrollpunkter
15/16
Avstånd till hav
Dräneringshål
Förbindelse av kontakter
Klämmornas placering
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelkablaget böjradie
Panelramar separerade
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1, Weland Stål: Råspont
Anmärkningar
2/22

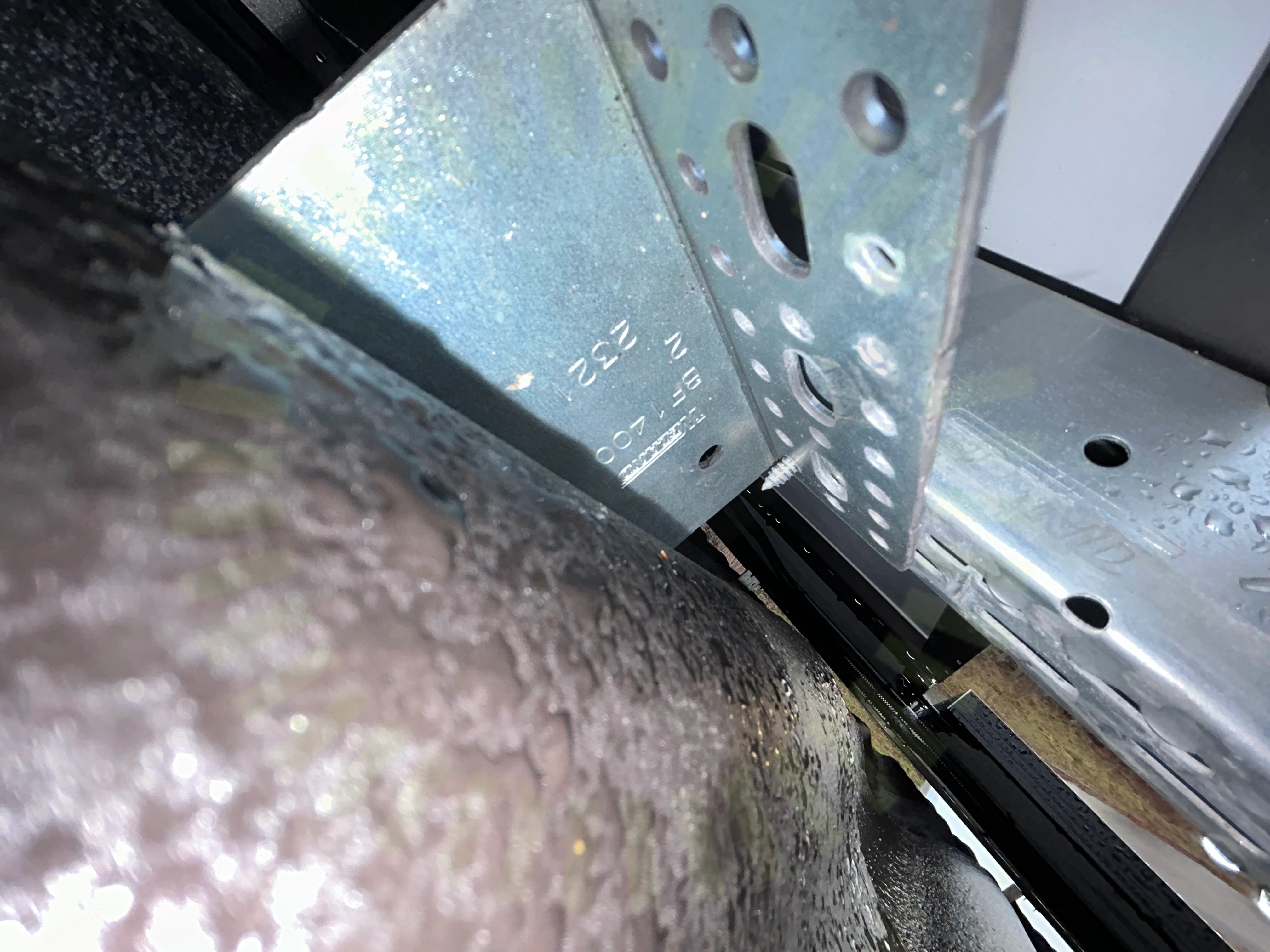

3.1 Skenornas infästning
Inte godkänd
Fel antal skruvar är använda i skeninfästning.
MA5102 Sid 1 (1) | Version 3 - 221101

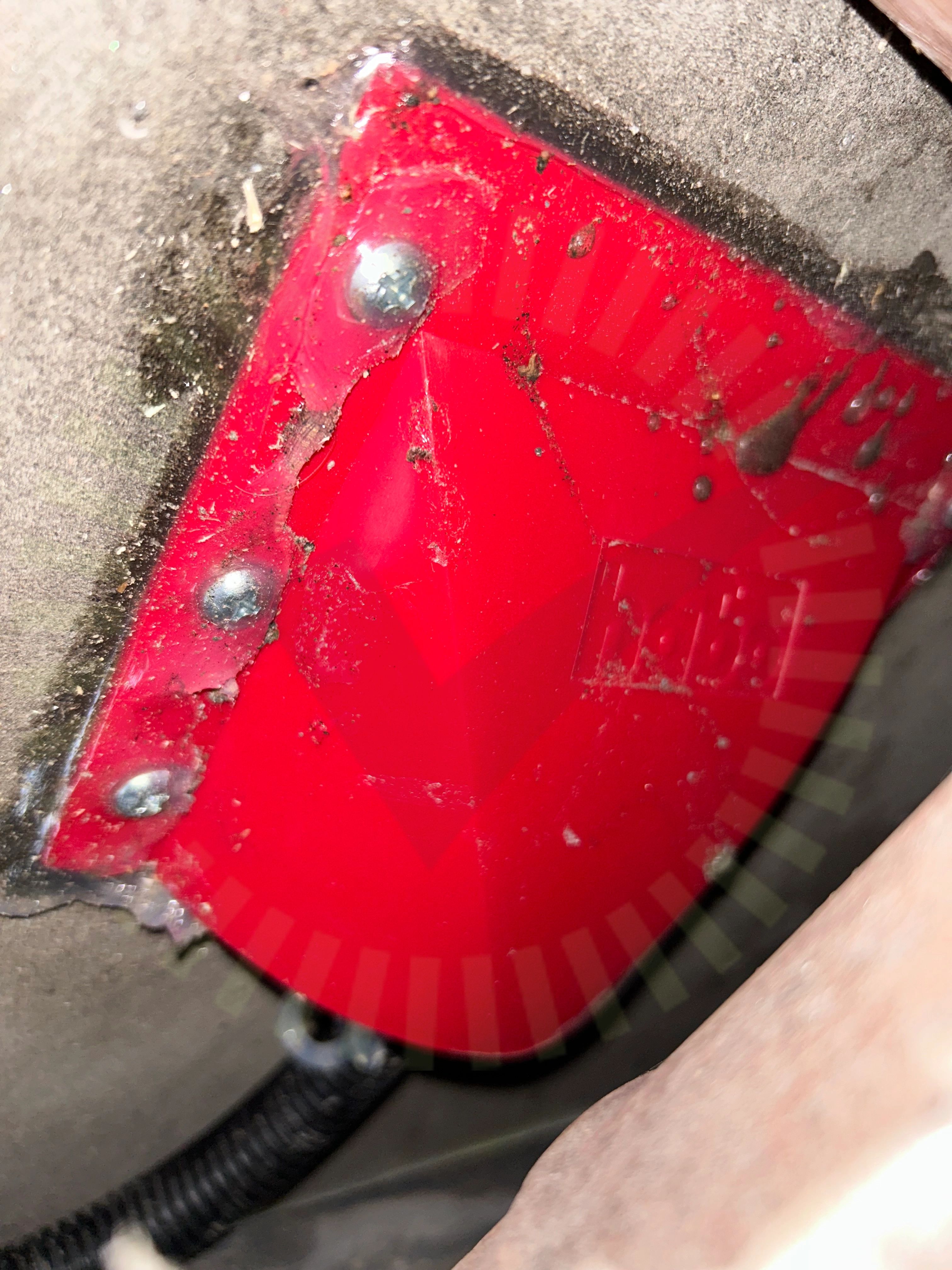

3.2 Takgenomföring
Inte godkänd
Använd produkt för genomföring i ytpapp är inte monterad enligt tillverkarens anvisningar.
Habo, Ventilationsbeslag Mögelstopp i plast, Monteringsanvisning.
Godkända kontrollpunkter
20/22
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmor rätt förläggning
Mittklämmor
Placering
Råspontsinfästning
Skador
Skenornas överhäng
Skenors avstånd till varandra
Skenskarvar
Snö- och Vindlastberäkning
Takkrokarnas CC
Tvådelad Takkrok
Underbyggnad
Underliggande takpanna
Väderbeständigt material
Ändklämmor skena
Undercentral
Godkända kontrollpunkter
6/6
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Anmärkningar
1/4
5.1 Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
3/4
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
36/36
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
